20mm口径AC220V直动式电磁阀结构

　　这款20mm口径电磁阀采用AC220V交流供电，属于直动式常闭流体控制元件，三维结构完整还原了电磁驱动头、阀体流道、管路接口与安装基座的装配关系，适合在净水设备、开水器、饮水机、小型给排水系统、自动化流体管路以及试验台架中承担通断控制任务。模型在建模时没有把产品简化成单一外观件，而是将线圈骨架、励磁绕组外包封、导磁轭铁、动铁芯、密封件、阀座和两侧接管分别按功能区域表达，便于结构工程师核对运动间隙、密封压缩量以及管路布置边界。

　　从实际使用角度看，这类阀的核心作用是通过电信号控制水路快速开启或关闭。线圈得电后，电磁回路产生吸力，带动内部铁芯提升，使密封垫离开阀座，介质沿阀体横向流道通过；失电后，弹簧与介质压力共同作用，使密封件复位，切断流道。由于口径为20mm，接管尺寸接近常用六分管路，设备配管时可以直接对接相应软管或硬管，减少额外变径。阀体下部和两侧圆柱接口构成直通式流路，流道转折少，在清水、低压常温流体场景中压损较小，也不容易在常规通水工况下形成明显滞留区。

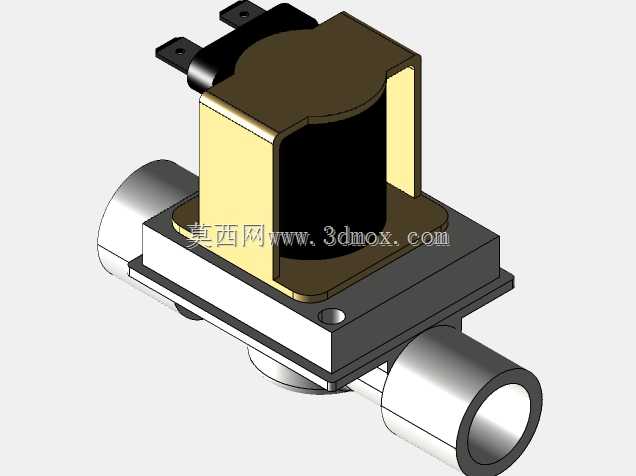

　　外形上，上部电磁组件占据主要高度，黑色插片式接线端位于线圈顶部，两个平行导电插片用于与交流电源插头配合，接线方向明确，设备内部布线时可预留插拔空间。线圈外部由金属轭架包围，轭架既承担导磁功能，也对塑封线圈形成机械保护；侧面开口能够看到绕组包封与铁芯腔体的相对位置。下部阀体为金属质感结构，中部方形基座承托电磁头，基座上的小孔对应装配定位或紧固位置，拆装时可据此判断线圈与阀体的对中关系。

　　安装边界方面，三维布局需要同时考虑横向接管长度、上部线圈高度以及顶部接线插头的操作空间。阀体两侧接口同轴布置，管路中心线应尽量保持水平，避免设备运行时因软管拉扯产生附加弯矩。电磁头上方不宜紧贴钣金或其他金属件，一方面要给接线端子留出插接和检修距离，另一方面也要保证线圈散热，避免密闭狭小空间内热量积聚。若多只阀并排安装，除保证管路口径对齐外，还应控制相邻线圈外壳间距，防止振动接触和接线干涉。

　　结构设计思路上，该模型把电气驱动部分与流体通路部分清晰分层：上部以线圈和磁路为核心，下部以密封和流通为核心，中间通过阀芯轴线传递动作。这样的分层有利于选型时分别校核电气参数、介质兼容性和安装尺寸。对于设备厂的工程人员而言，在整机布局阶段可以直接利用该外形确认阀件与水箱、水泵、过滤器、管路接头之间的相对位置；对于机械建模人员，则可参考其装配关系练习电磁元件、钣金支架、橡胶密封和机加工阀体的组合建模。

　　在维护层面，直动式电磁阀结构紧凑，响应速度快，但对介质洁净度有一定要求。若水中含有颗粒杂质，密封面可能被垫住，导致关闭不严；因此在前端设置过滤网是常见工程做法。模型中阀体与电磁头的连接区域体现了可拆装结构，实际产品检修时可围绕线圈固定、阀芯复位和密封垫状态进行检查。设计安装支架时，支撑面应贴合阀体下方或中部基座，不宜单独承受管路重量；软管弯曲半径也应满足接口附近不形成强行扭转的要求。

　　整体来看，该三维结构不仅呈现了电磁阀的外观比例，也保留了工程选型所需的关键空间特征：横向直通接口、顶部插片接线、方形线圈外罩、下部安装平台以及阀芯驱动区域均有明确表达。将其放入饮水、清洗、给排水或小型自动化流体设备中，可以帮助设计者在样机制作前完成管路干涉检查、电气接线空间确认和维护可达性评估。
