工业级DE-9串口连接器结构设计

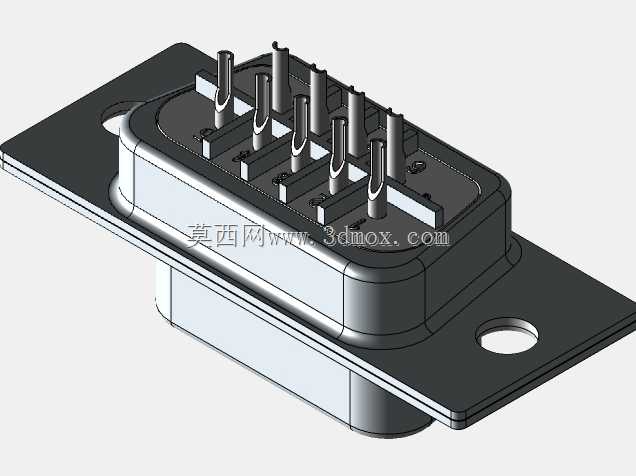

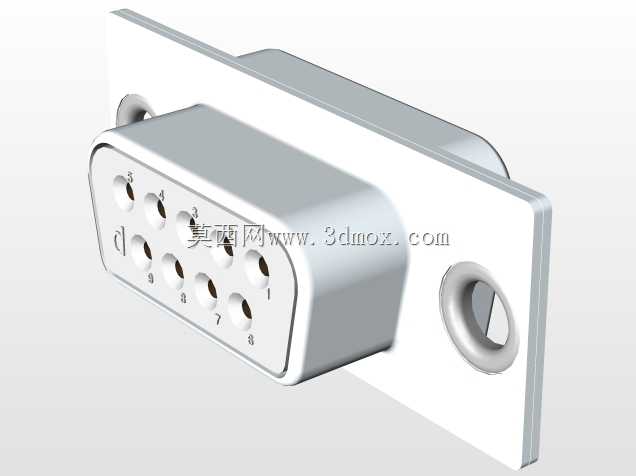

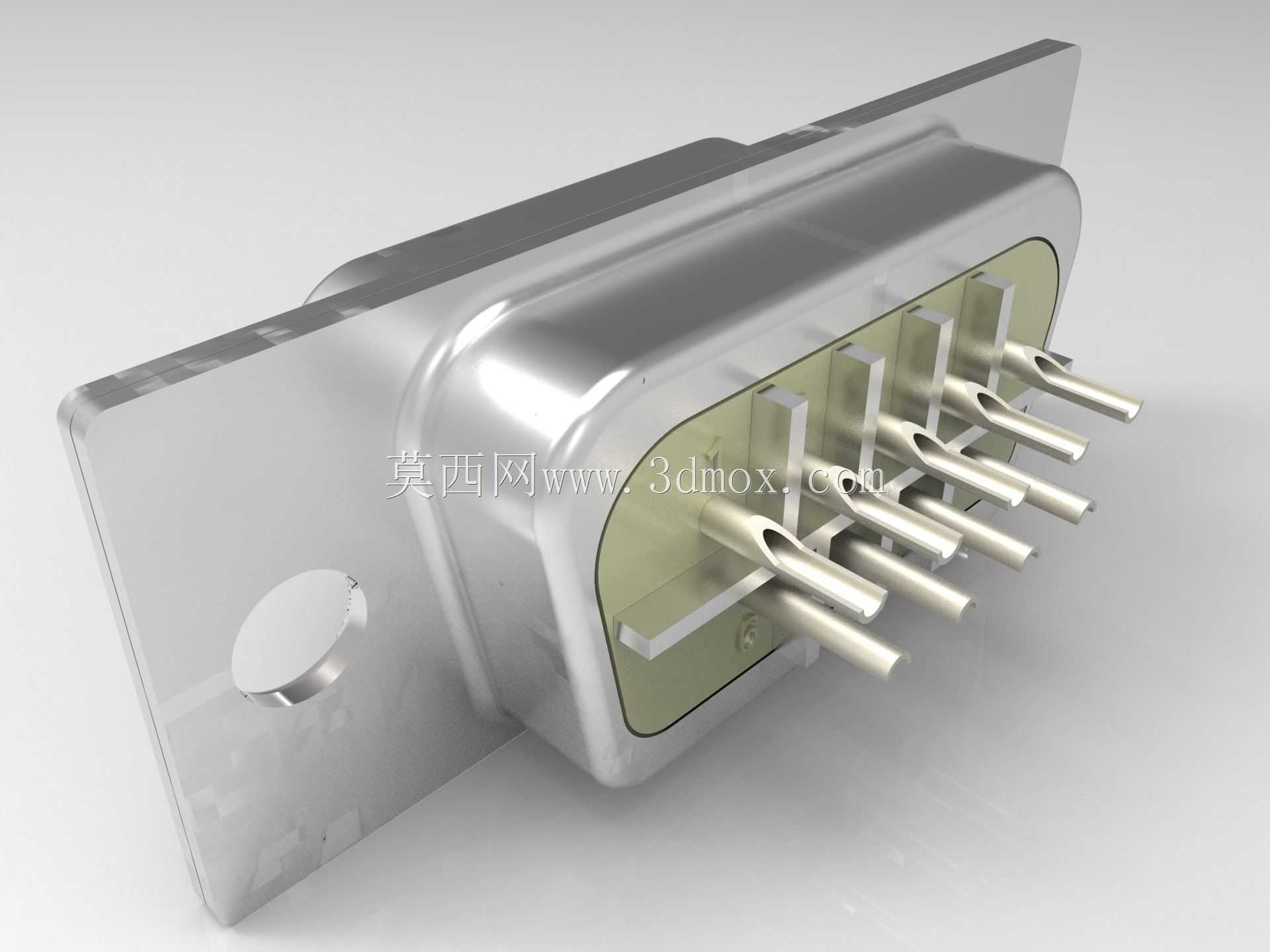

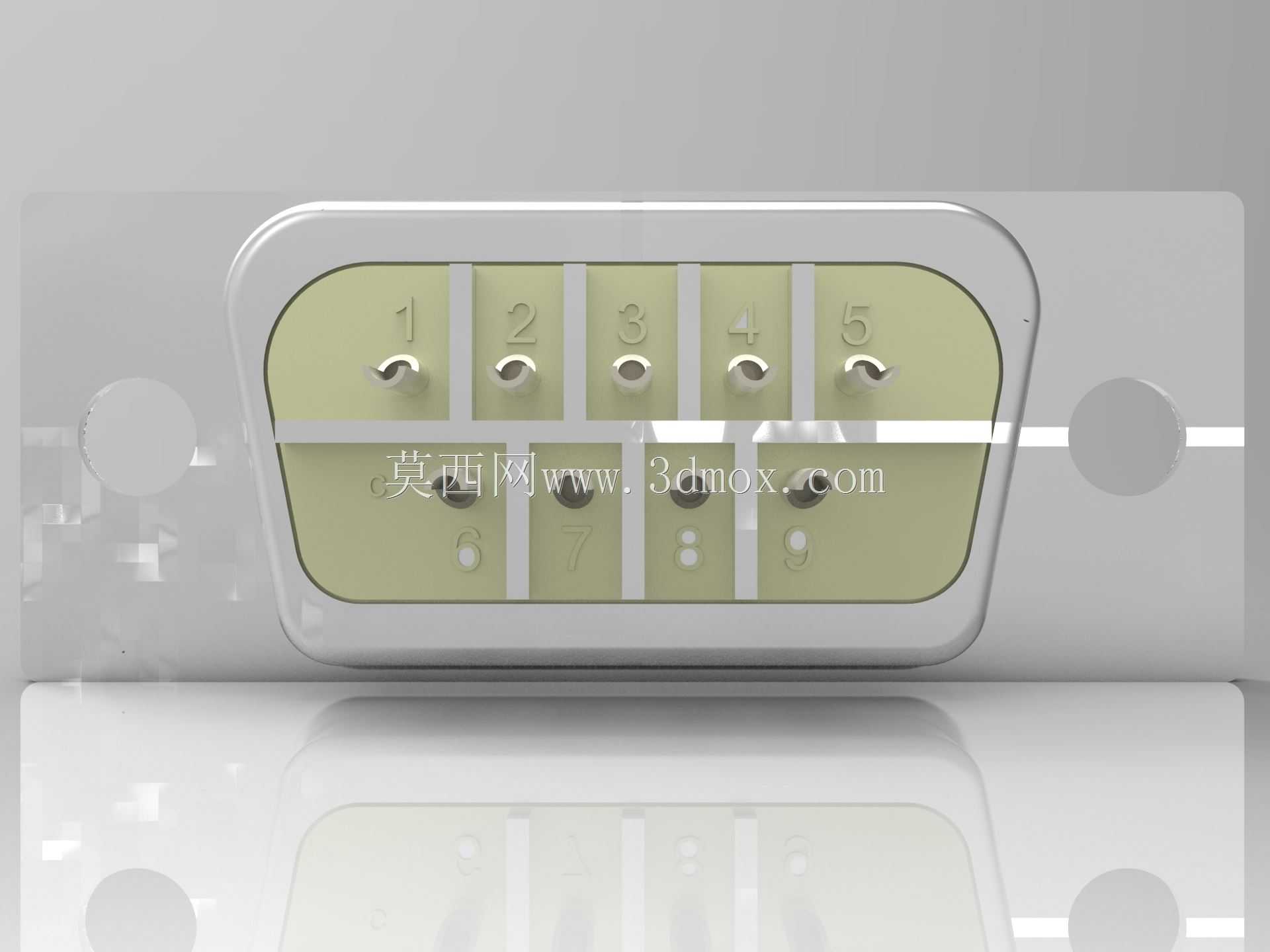

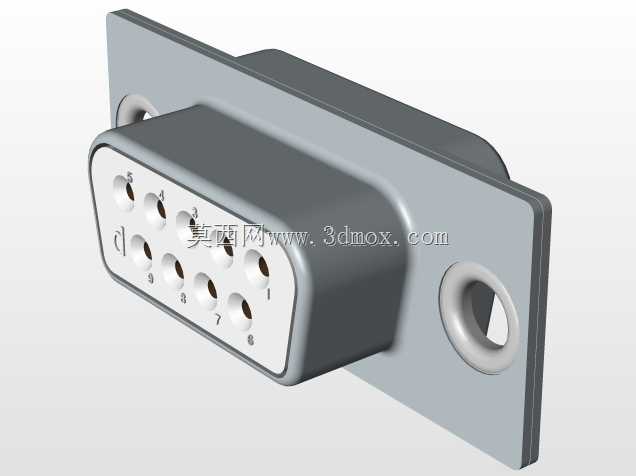

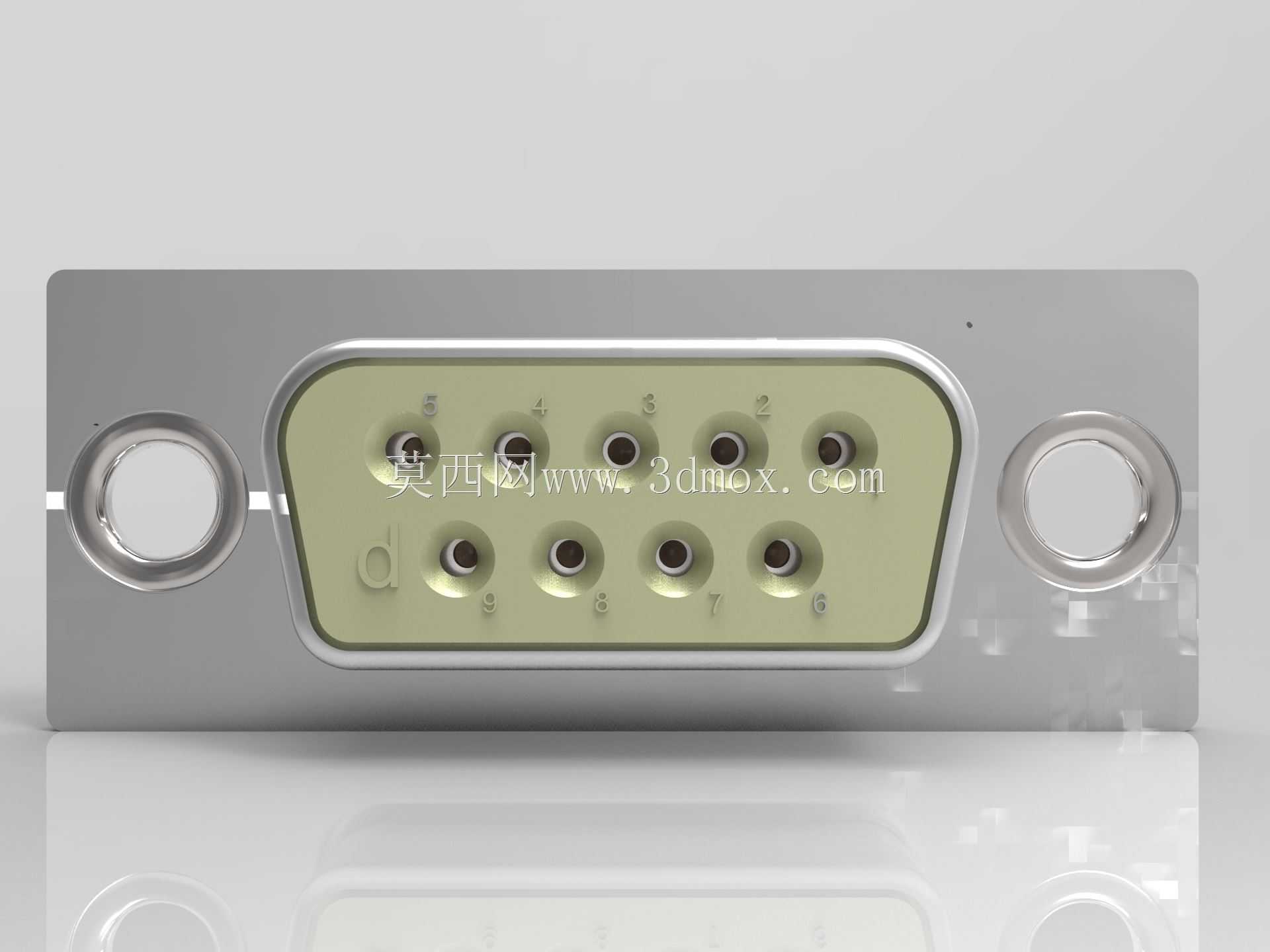

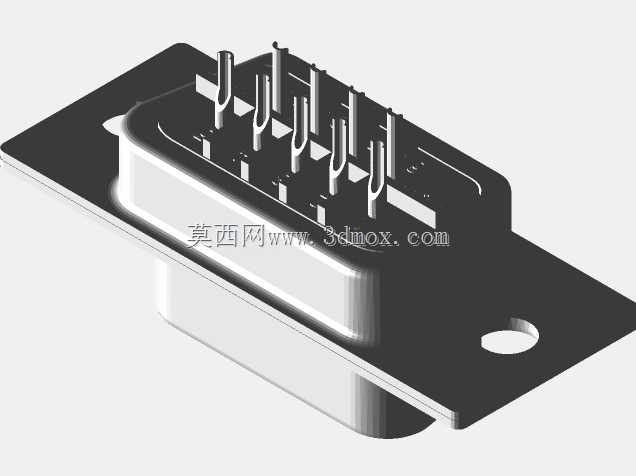

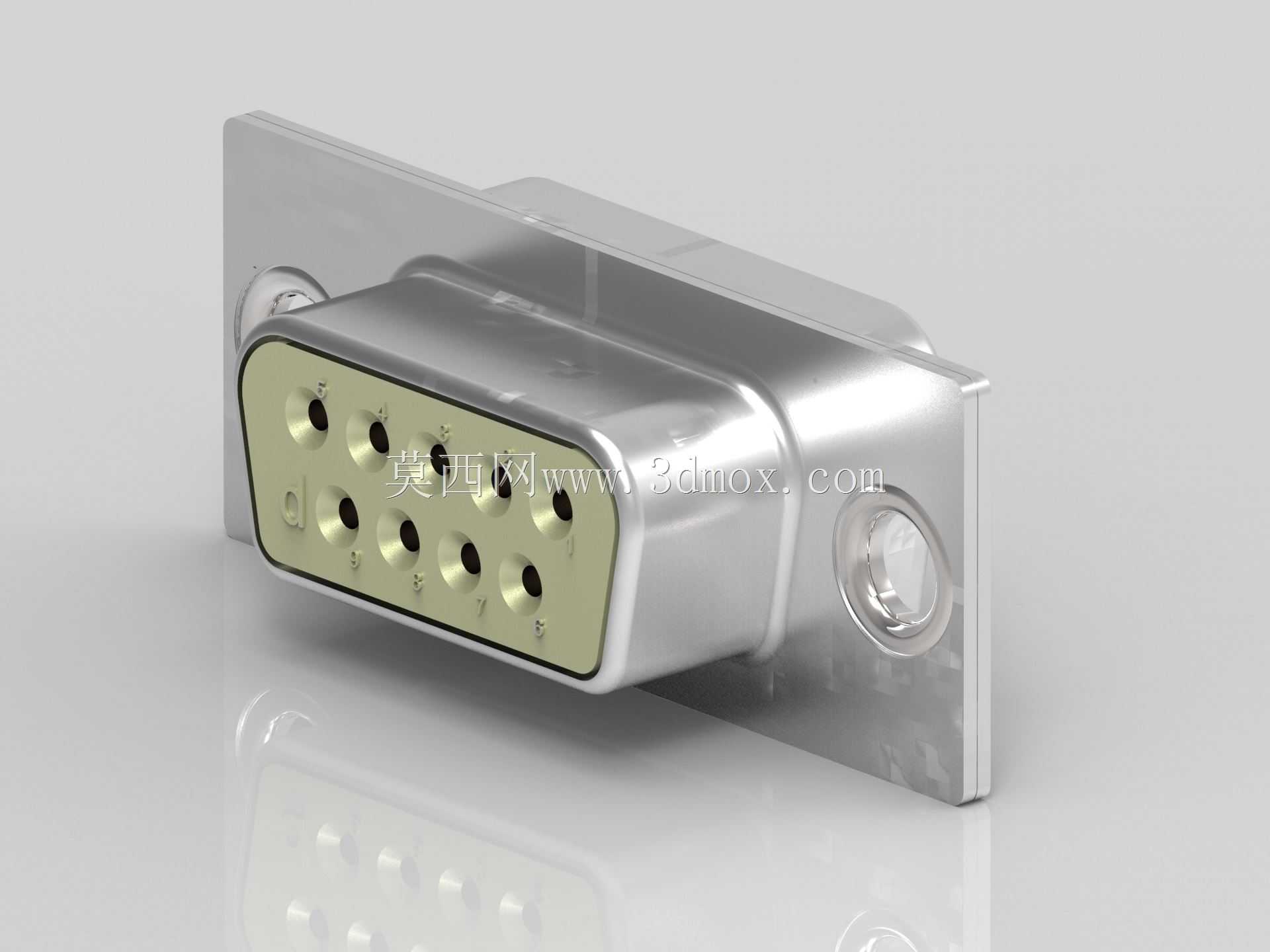

DE-9连接器作为工业通讯领域应用最广泛的串行接口接插件，长期承担着工控设备、检测仪器、老旧计算机外设之间的低速数据传输任务，在工业自动化现场、实验室测试台架、嵌入式设备调试场景中，这类接口依然是短距离点对点通讯的可靠选择。这款连接器的设计完全遵循标准DB9接口的机械规范，主体采用锌合金压铸成型的金属外壳，表面做哑光镀镍处理，既能够提供足够的结构强度抵御安装过程中的磕碰，也能形成连续的电磁屏蔽层，减少工业现场复杂电磁环境对传输信号的干扰。前端的插针基座采用耐高温绝缘工程塑料注塑成型，9根镀金接触插针按照标准两排布局排列，上排4针下排5针的排布完全符合RS-232串行通讯的引脚定义，插针根部做了防弯折倒角处理，避免多次插拔后出现针脚歪斜、接触不良的问题。两侧延伸的安装耳上预留了标准规格的固定孔位，既可以配合螺丝将连接器固定在设备面板的开孔上，也能搭配锁紧螺丝实现对接插头的锁止，防止设备运行过程中受震动出现接口松脱。设计过程中充分考虑了现场安装的操作边界，外壳的整体轮廓做了圆角过渡，没有尖锐的凸起棱角，安装耳的位置与插针端面的距离符合通用安装尺寸要求，不需要额外调整设备面板的开孔位置就能直接替换同规格的老旧连接器。尾部的线缆接入空间预留了充足的走线余量，既可以适配焊接式的接线工艺，也能兼容压接式的快速组装需求，金属外壳的接缝处做了咬合式的卡扣结构，组装后不需要额外打胶就能实现壳体的牢固拼接，后期维护拆解也十分方便。接触插针的镀金层厚度满足工业级使用要求，能够承受上千次的插拔循环而不出现接触电阻超标的问题，绝缘基座的耐温范围覆盖了工业现场常见的温度区间，即使在靠近发热设备的安装位置也不会出现基座变形、针脚移位的故障。
