瓦屋面分布式光伏电池板安装固定支架

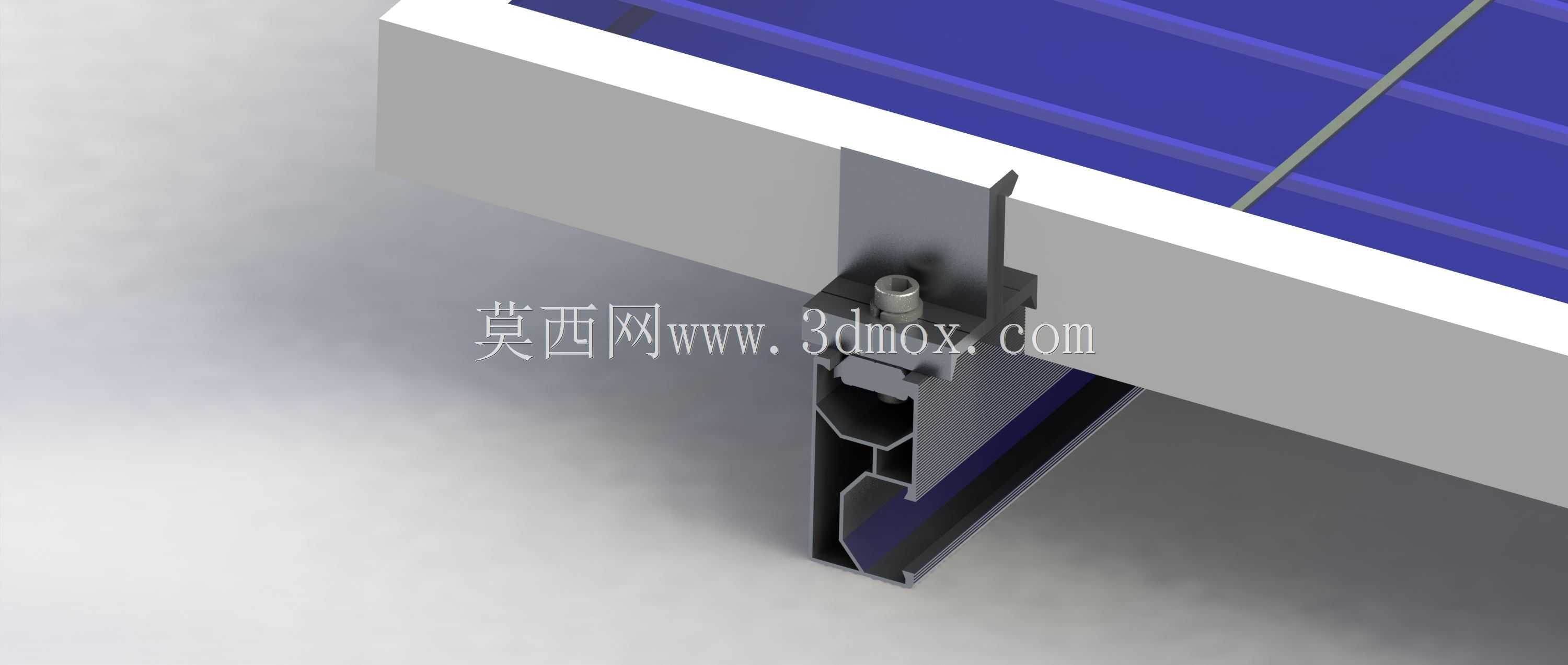

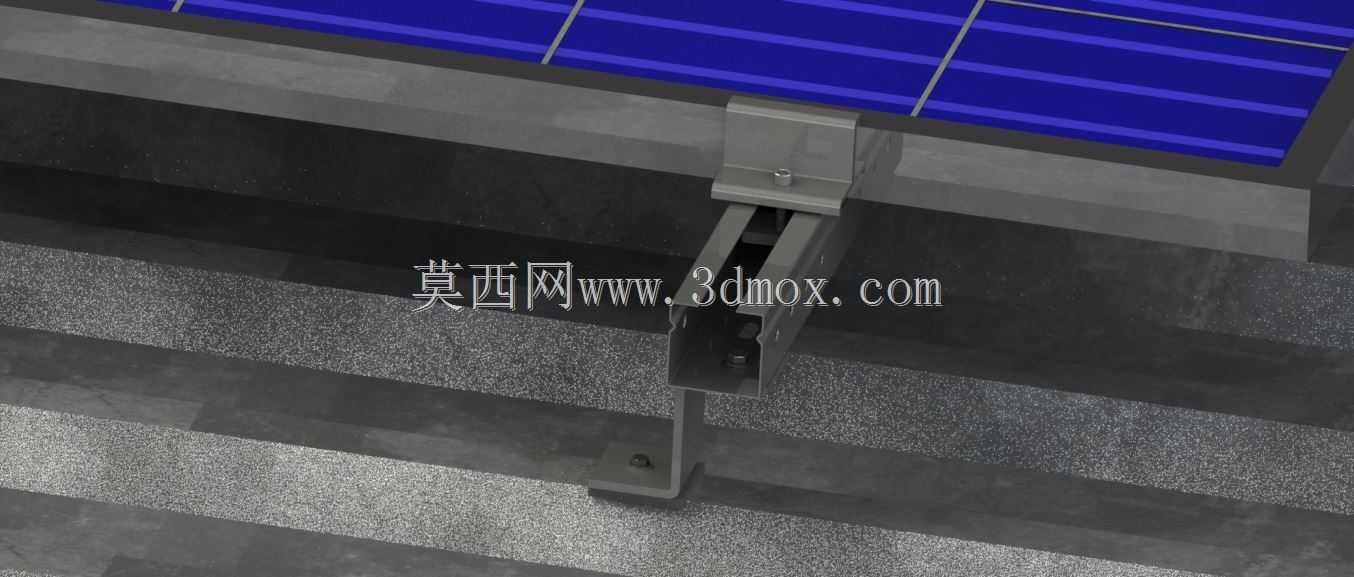

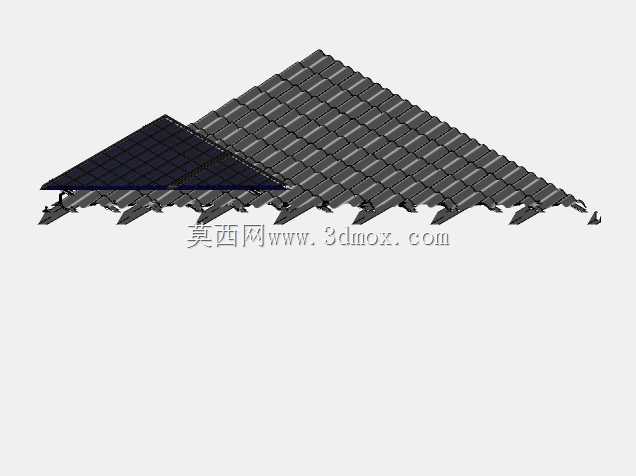

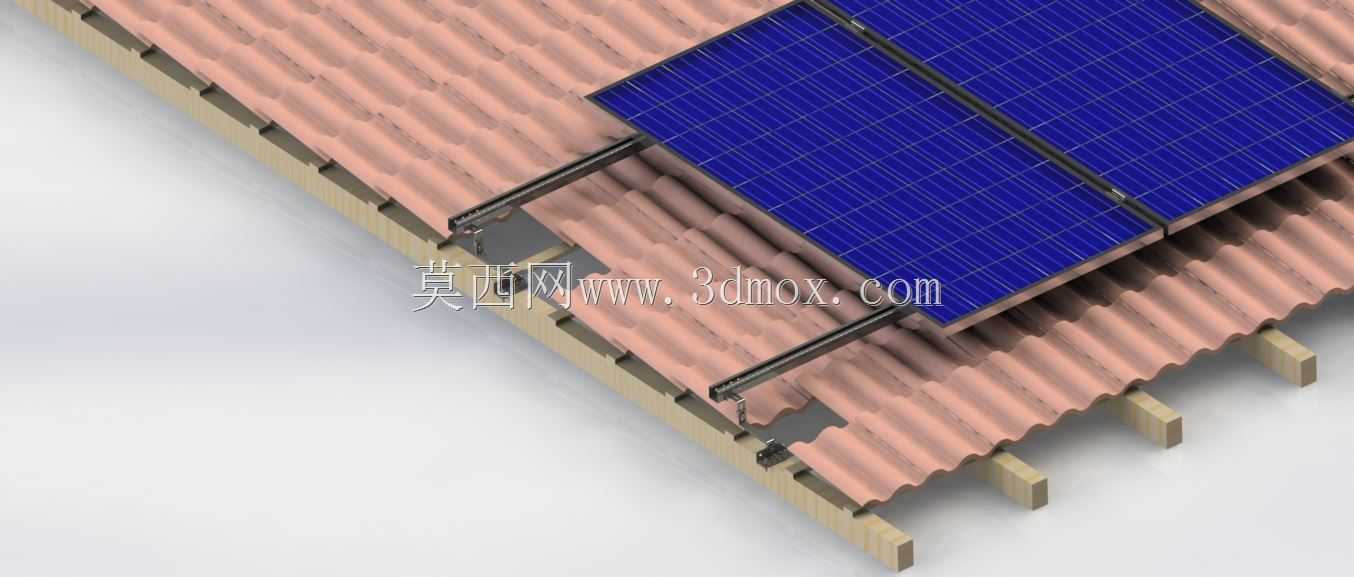

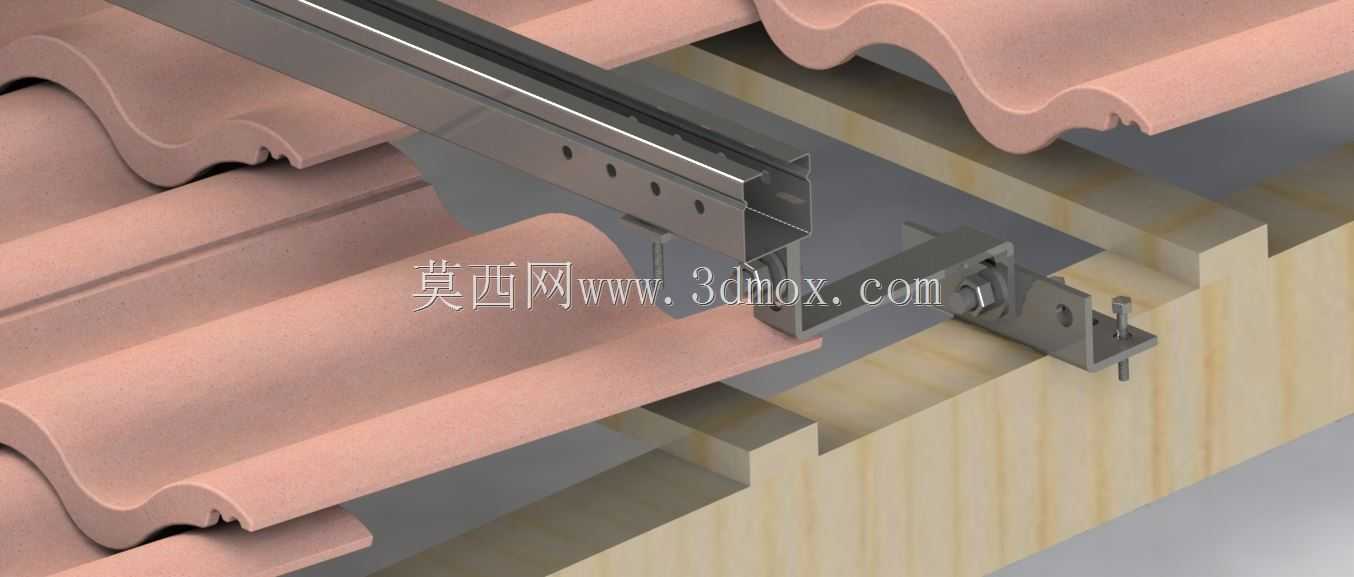

这套瓦屋面光伏安装支架，是针对民用及工商业坡瓦屋面分布式光伏电站开发的专用固定结构，主要解决传统瓦面光伏安装时易破坏屋面防水、固定强度不足、适配性差的行业痛点，广泛应用于农村户用光伏、老旧厂房屋面光伏改造、别墅屋面光伏加装等场景，能够在不破坏原有瓦屋面结构完整性的前提下，为太阳能电池板提供稳定可靠的安装支撑。从实际用途来看，该支架承担着连接屋面基层与光伏组件的核心作用，一方面要将光伏组件牢牢固定在设定的安装倾角位置，抵御户外大风、积雪、温度交变带来的载荷冲击，另一方面要适配不同波形的烧结瓦、水泥瓦的外形轮廓，避免安装过程中对瓦片造成挤压破损，同时预留出组件背面的通风散热间隙，保障光伏组件的发电效率与使用寿命。在功能特性设计上，这套支架采用模块化分体结构，主要包含屋面挂钩、导轨转接件、横向承载导轨三个核心部分，屋面挂钩采用L型折弯结构，下部延伸至瓦片下方的木质檩条位置，通过自攻螺钉与檩条实现刚性连接，挂钩上部伸出瓦片接缝的位置设置多档位调节孔位，可根据不同瓦片的厚度调整伸出高度，适配15mm到50mm厚度区间的各类波形瓦；导轨转接件采用抱合式卡扣设计，无需现场钻孔即可与铝合金导轨快速锁紧，同时具备左右位置微调能力，可抵消屋面施工时的尺寸误差，降低现场安装的精度要求。设计思路上，整套结构优先考虑安装便捷性与长期耐候性，所有金属部件均采用铝合金与不锈钢材质，避免户外长期使用出现锈蚀问题，受力部位经过有限元载荷校核，可满足12级风载与20cm积雪载荷的使用要求，同时所有与瓦片接触的部位都做了圆角钝化处理，防止尖锐棱角割伤瓦片表面的防水釉层，挂钩与瓦片的接触位置还预留了柔性密封垫的安装空间，安装后可对接缝位置做防水密封处理，彻底杜绝屋面漏水隐患。从安装边界来看，这套支架适配坡度在15度到60度之间的坡屋面，单组挂钩可承载200kg以上的垂直载荷，横向导轨的标准拼接长度可适配常规1660mm*990mm、1722mm*1134mm等主流尺寸的晶硅光伏组件，安装时无需大规模拆除原有瓦片，仅需在瓦片接缝位置微调即可完成挂钩固定，单千瓦装机容量的支架安装时长可控制在1.5小时以内，大幅降低现场施工的人工成本。
