3D打印机BLTouch自动调平传感器结构

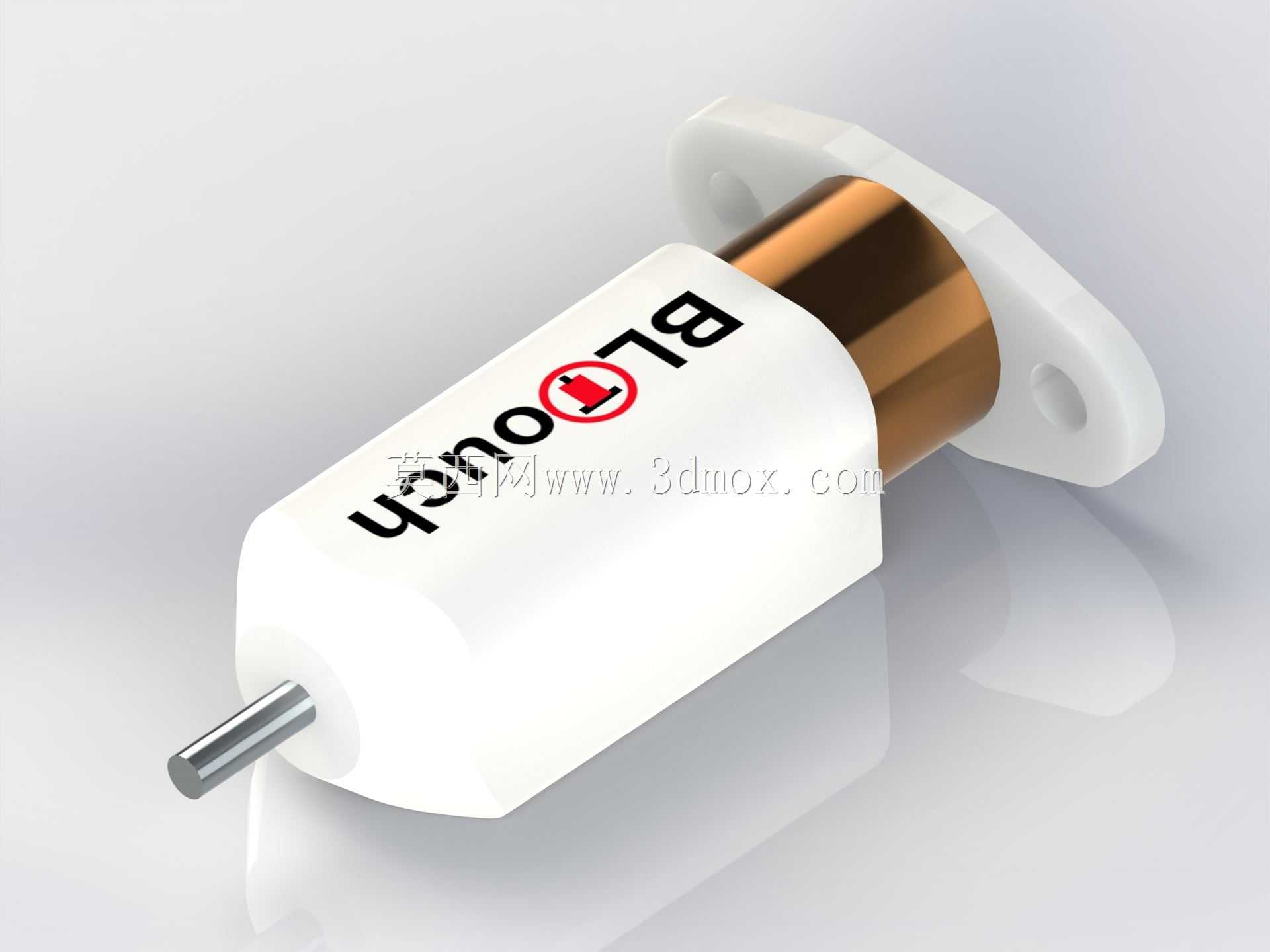

这款BLTouch自动调平传感器是面向桌面级FDM 3D打印机设计的高精度床面检测组件，核心作用是在打印作业启动前自动完成热床平面多点位的高度探测，替代传统手动调平的繁琐操作，解决热床形变、安装倾斜、耗材附着不均导致的首层打印失败问题，广泛适配RepRap系列及各类开源架构DIY 3D打印机，也可兼容多数市售消费级桌面3D打印设备的改装升级需求。

从功能特性来看，该传感器采用物理探针接触式检测方案，相比电容式、电感式接近传感器，不受热床材质、表面涂层颜色、环境温湿度变化的干扰，探测精度可达0.005mm级别，能够精准捕捉热床表面的高度差数据，反馈给主控板完成Z轴偏移量的自动补偿，确保打印首层全程与热床保持均匀贴合间隙，大幅提升打印成功率，尤其适合大尺寸打印幅面、玻璃热床、PEI柔性面板等不同工况的使用场景。

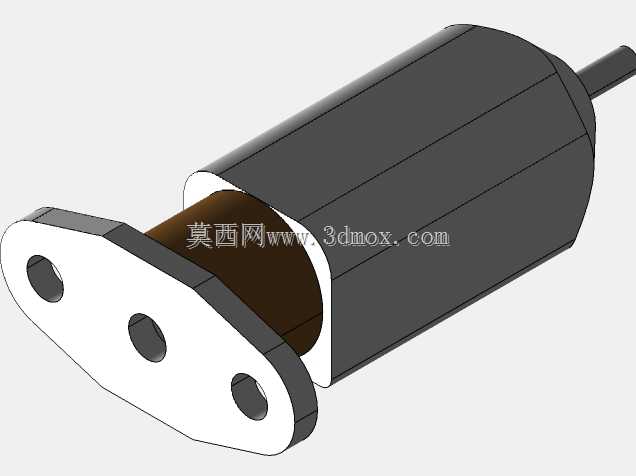

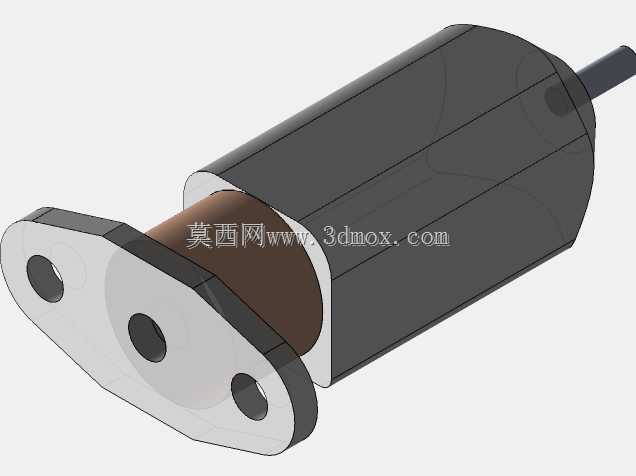

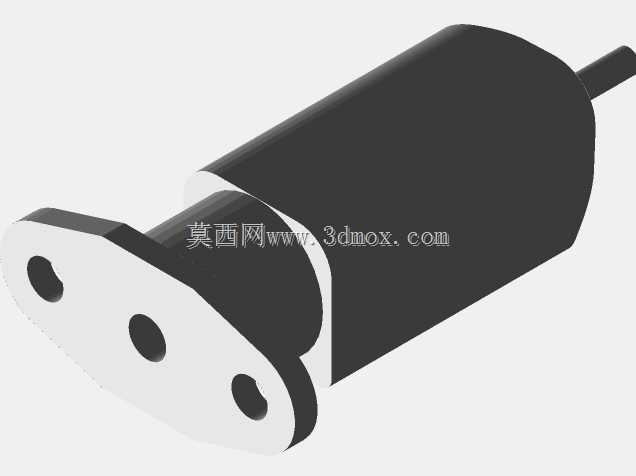

设计思路上，整体采用紧凑化集成结构，主体外壳为耐高温工程塑料注塑成型，能够耐受打印腔体内的长期高温环境，避免长时间工作出现形变老化；中部金属套筒为探针伸缩提供稳定导向，内置微型电磁驱动机构控制探针的伸出与收回，探测时探针缓慢伸出接触热床表面，触发信号后立刻收回，不会在打印过程中剐蹭模型表面；侧边带双安装孔的固定翼采用一体化成型设计，安装孔位间距适配主流3D打印机挤出头的标准安装孔距，无需额外定制转接件即可完成固定。

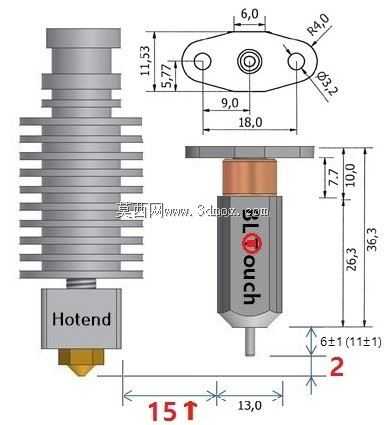

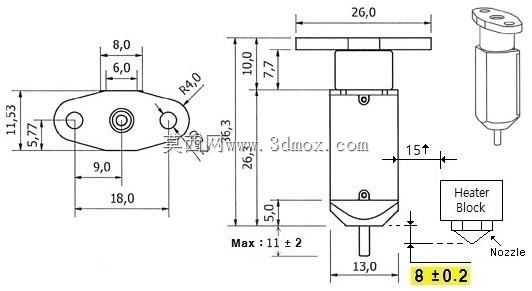

外形尺寸与安装边界方面，主体为近似方柱形结构，整体长度控制在30mm以内，最大直径不超过12mm，安装后突出挤出机端面的高度仅为15mm左右，不会过多占用打印幅面的Z轴行程空间；探针伸出最大长度为8mm，收回后完全收纳于外壳内部，避免打印过程中与模型、热床发生碰撞；固定翼的安装孔为M3标准螺丝孔位，安装时可根据挤出头结构调整前后位置，确保探针探测点与喷嘴中心的水平偏移量在固件补偿参数可调整范围内，接线端采用标准3Pin接口，适配常见3D打印机主控板的伺服探针接口定义，无需复杂改线即可完成接线调试。
