桌面壁挂两用Qi无线充电支架结构设计

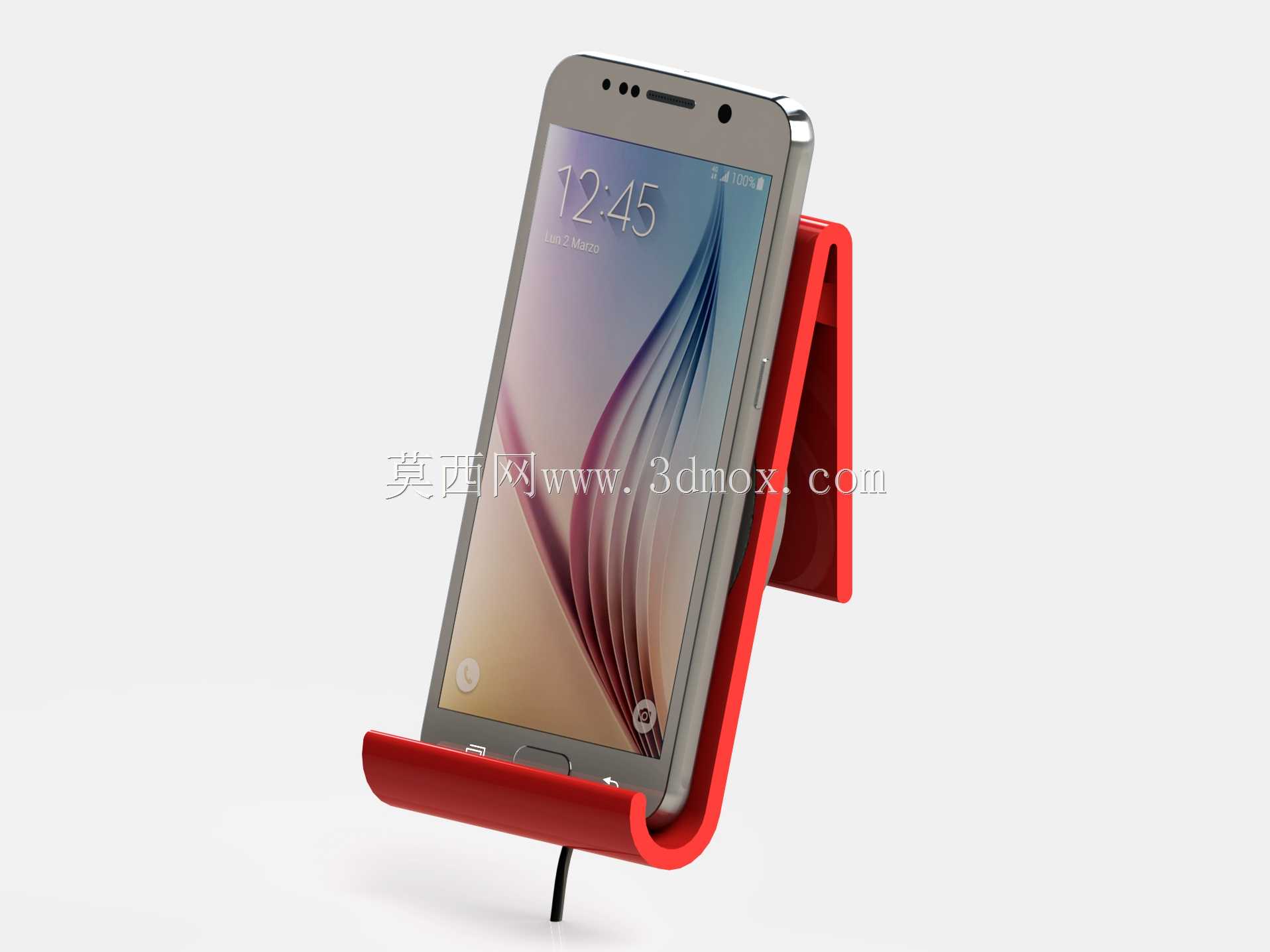

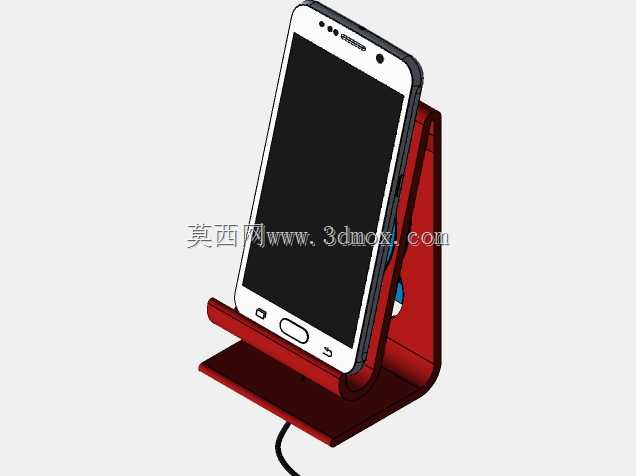

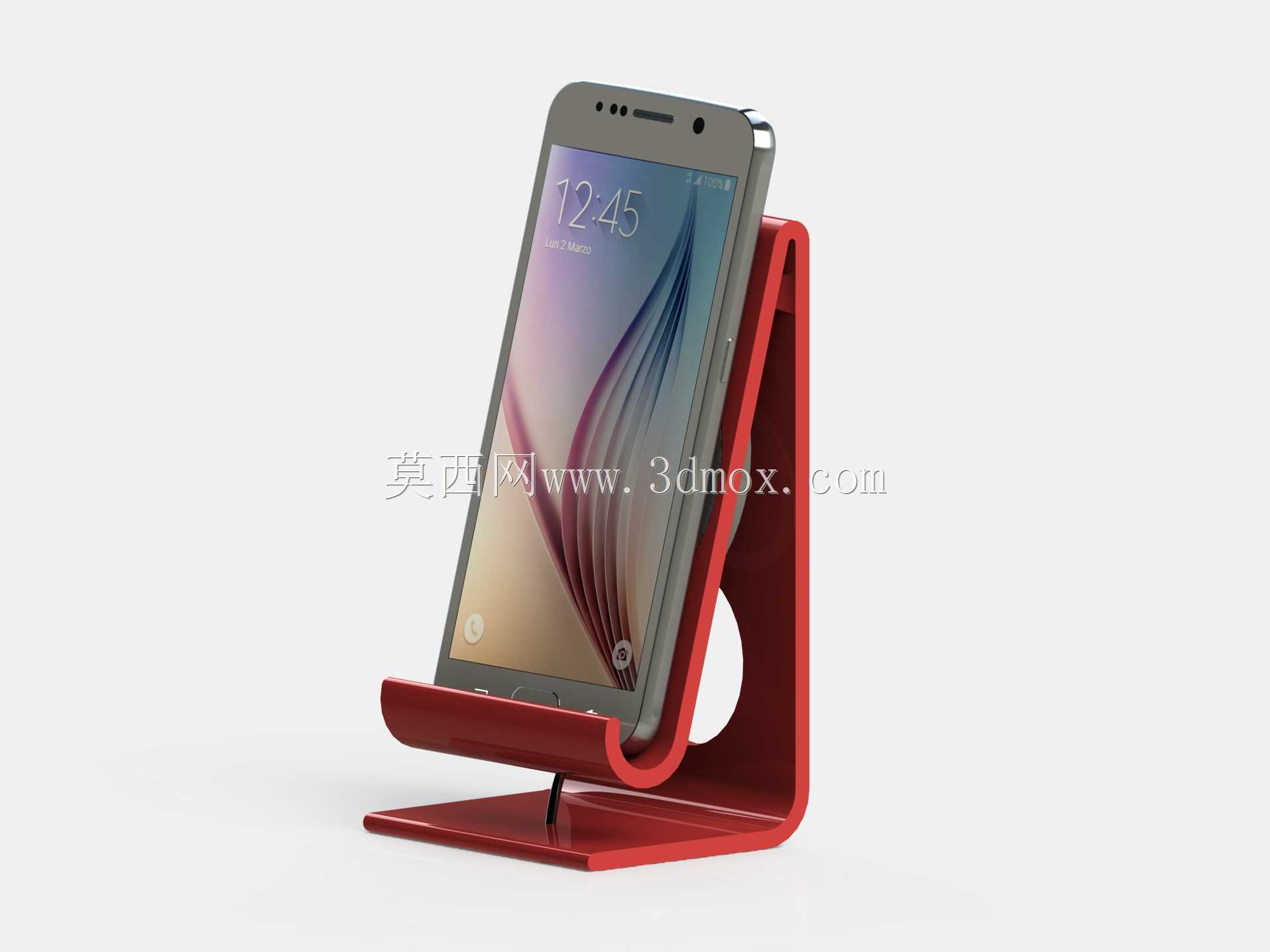

这款Qi无线充电支架的结构设计，核心围绕日常数码设备无线充电的使用痛点展开，同时覆盖桌面放置与墙面挂载两类使用场景，适配绝大多数支持Qi标准的智能手机设备。从实际使用场景来看，桌面版本可放置于办公桌、床头柜、玄关台面等位置，用户在办公、休憩、进门放置随身物品时，可直接将手机斜靠在支架上，无需插拔充电线即可完成无线充电，同时倾斜的支撑角度可让用户无需拿起手机，就能清晰查看屏幕推送、来电提醒等信息，适配日常刷视频、视频通话时的观看视角需求；壁挂版本则可固定在墙面、床头侧边、书桌侧立面等位置，充分利用垂直空间，避免占用桌面有限的操作面积，适合小户型桌面、床头墙面等空间局促的使用场景。

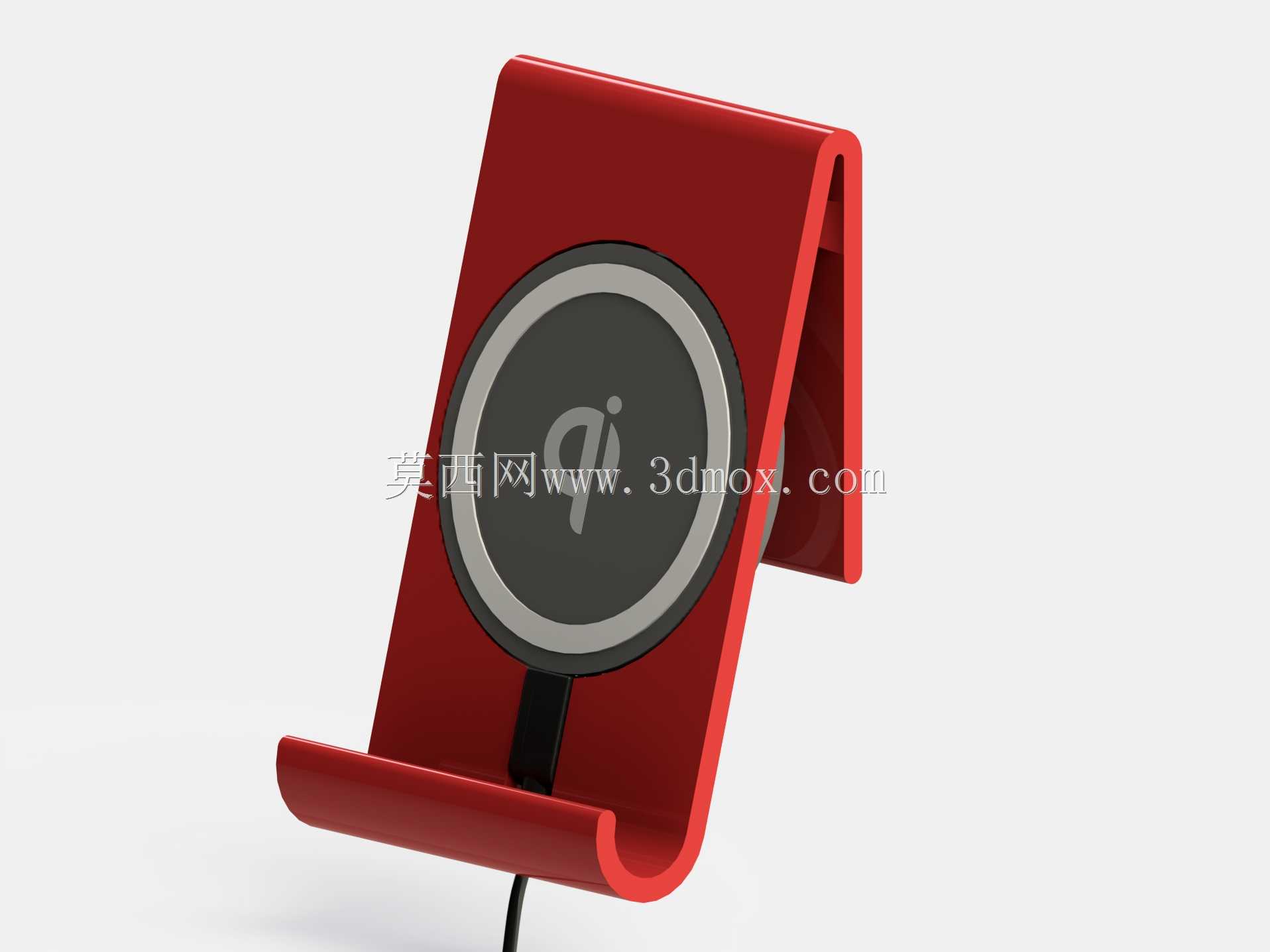

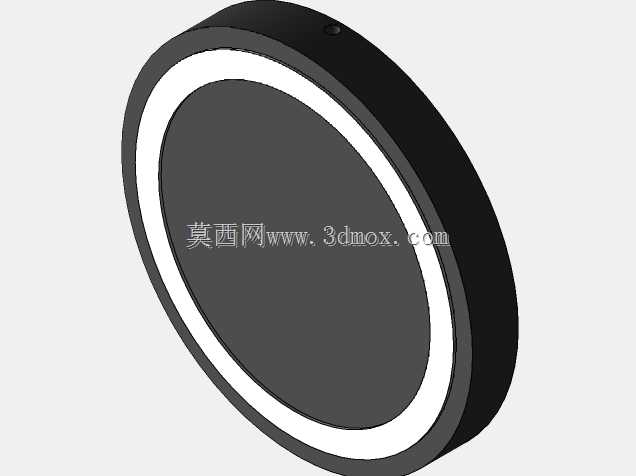

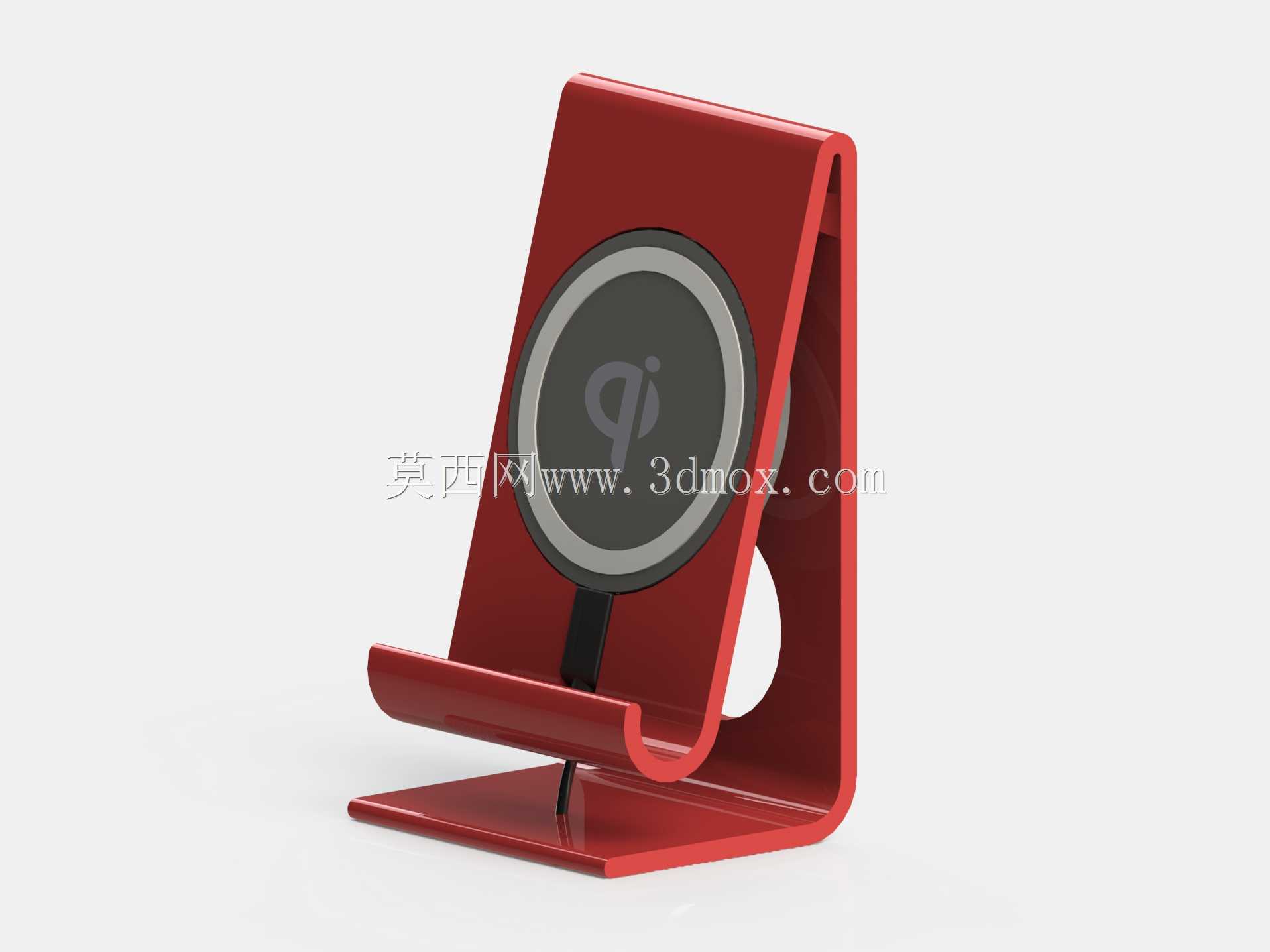

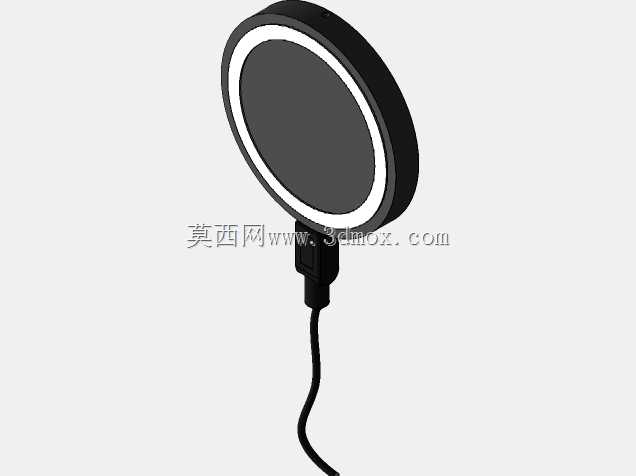

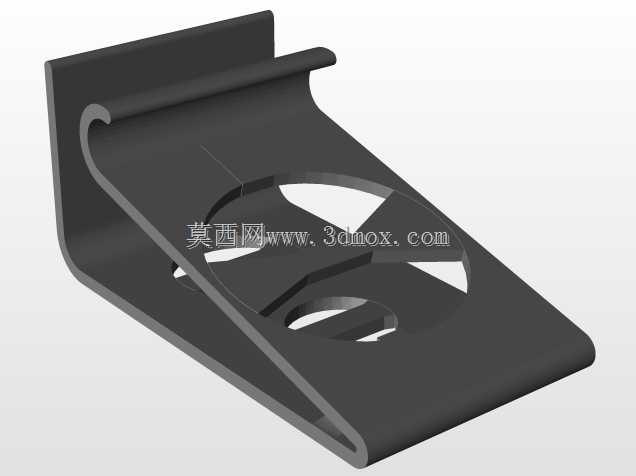

在功能特性设计上，支架整体采用一体化弯折的承托结构，底部设置有向上翻起的托边，可牢牢兜住手机底部，避免手机滑落；中部预留了适配标准Qi无线充电线圈的圆形安装位，安装位周边做了环形限位结构，可将无线充电模块精准固定在对应位置，保证充电线圈与手机内置接收线圈的对位精度，避免因错位导致的充电效率下降、断充等问题；支架侧边预留了充电线的走线缺口，可让充电线从支架背部顺出，避免线材外露杂乱，同时走线缺口做了圆角处理，避免长期使用磨损线材外皮。

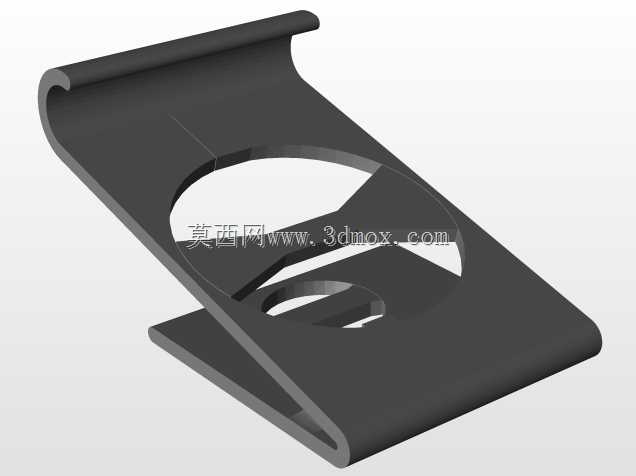

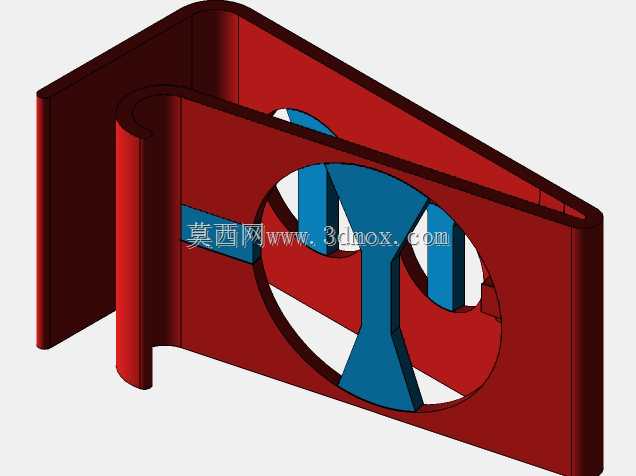

从设计思路层面，这款支架采用无额外紧固件的一体化结构设计，整体为等壁厚的弯折形态，适合通过3D打印工艺快速制作，也可通过板材弯折、注塑工艺实现批量生产，结构上没有复杂的装配关系，仅需将Qi无线充电模块嵌入预留的安装位，即可完成整体组装，生产与组装门槛极低。结构受力层面，通过背部的斜向支撑与底部的水平承托面形成稳定的三角受力结构，可承受常规尺寸手机的重量，不会出现前倾翻倒的问题；壁挂版本在背部预留了挂装孔位，可适配常规的自攻螺丝、无痕粘钩等挂装配件，安装时无需复杂的定位操作，普通人即可快速完成固定。

在外形尺寸与安装边界上，桌面版本的底部承托面宽度适配绝大多数6.7英寸以内的智能手机，托边高度控制在10mm以内，不会遮挡手机屏幕底部的显示区域；支架整体倾斜角度设置为65度，符合日常坐姿下的人眼观看视角，无需低头即可清晰查看屏幕内容；壁挂版本的整体厚度控制在15mm以内，贴墙安装后不会过度突出墙面，避免磕碰，挂装孔位的间距设置为通用的60mm，适配市面上绝大多数墙面挂装配件的安装尺寸，无需额外打孔定制。整体结构没有尖锐的棱角，所有边缘都做了R2以上的圆角处理，日常取放手机时不会划伤手机边框，也不会刮伤用户手部。
