四树莓派集成收纳机箱结构设计

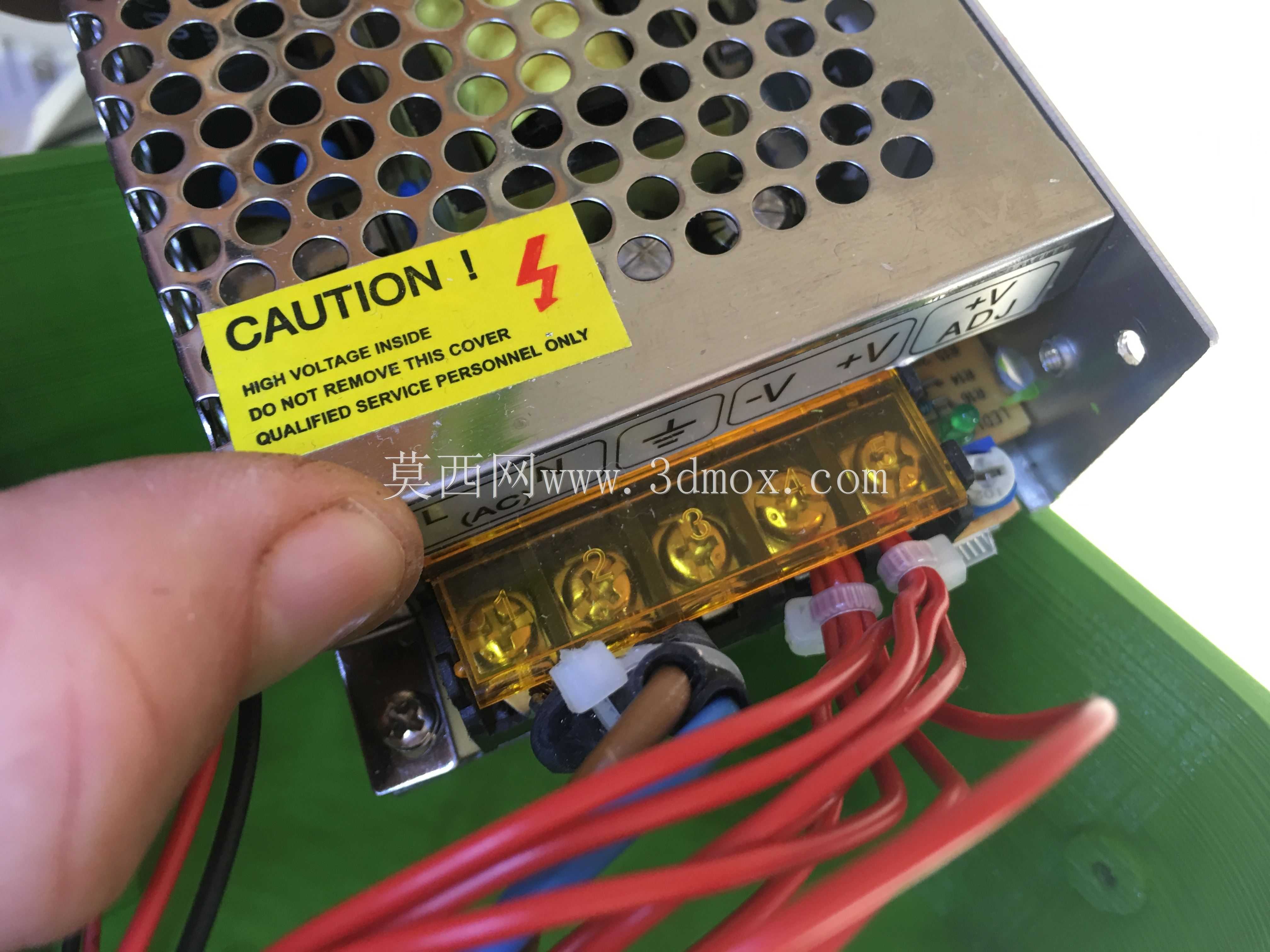

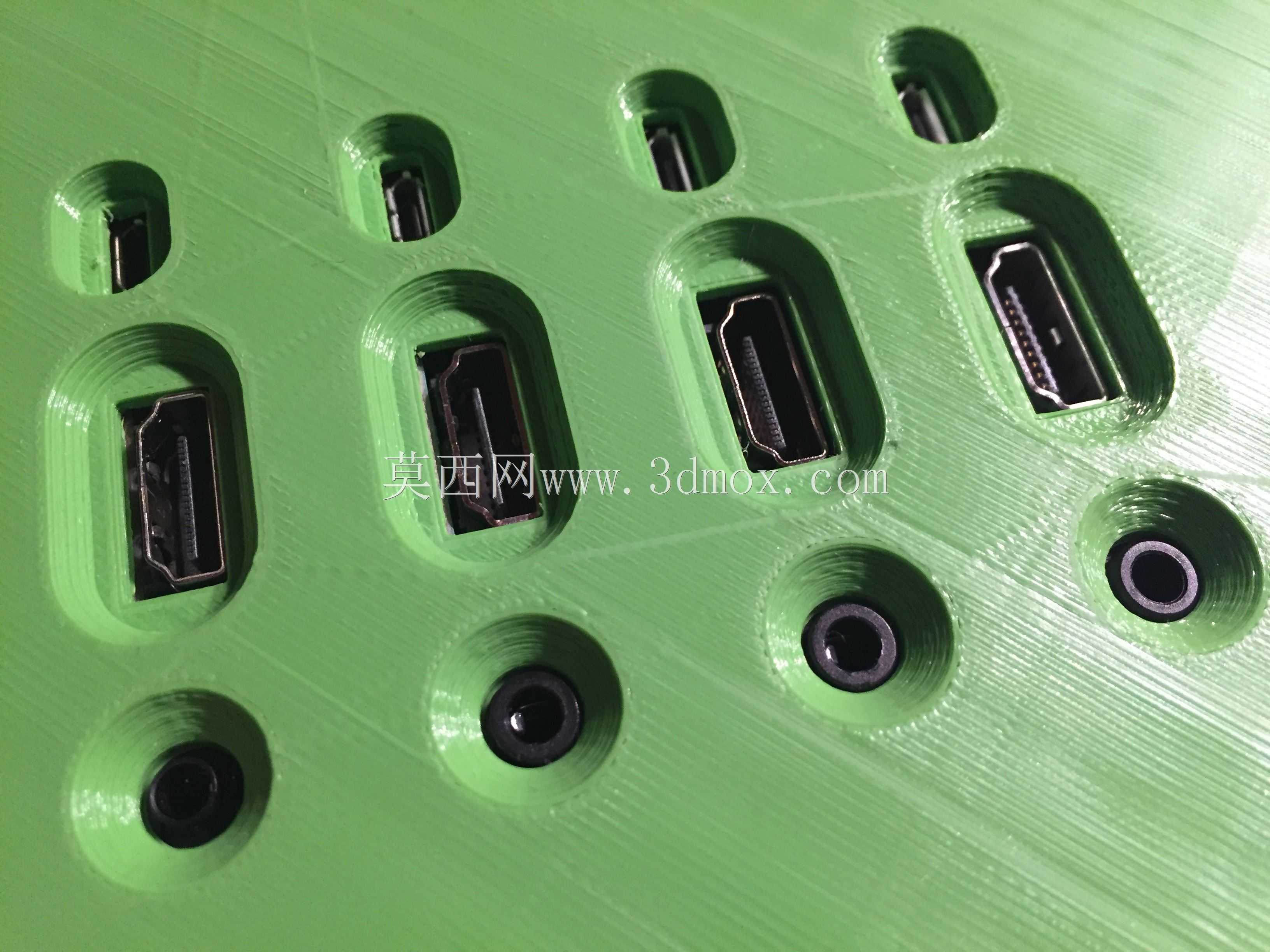

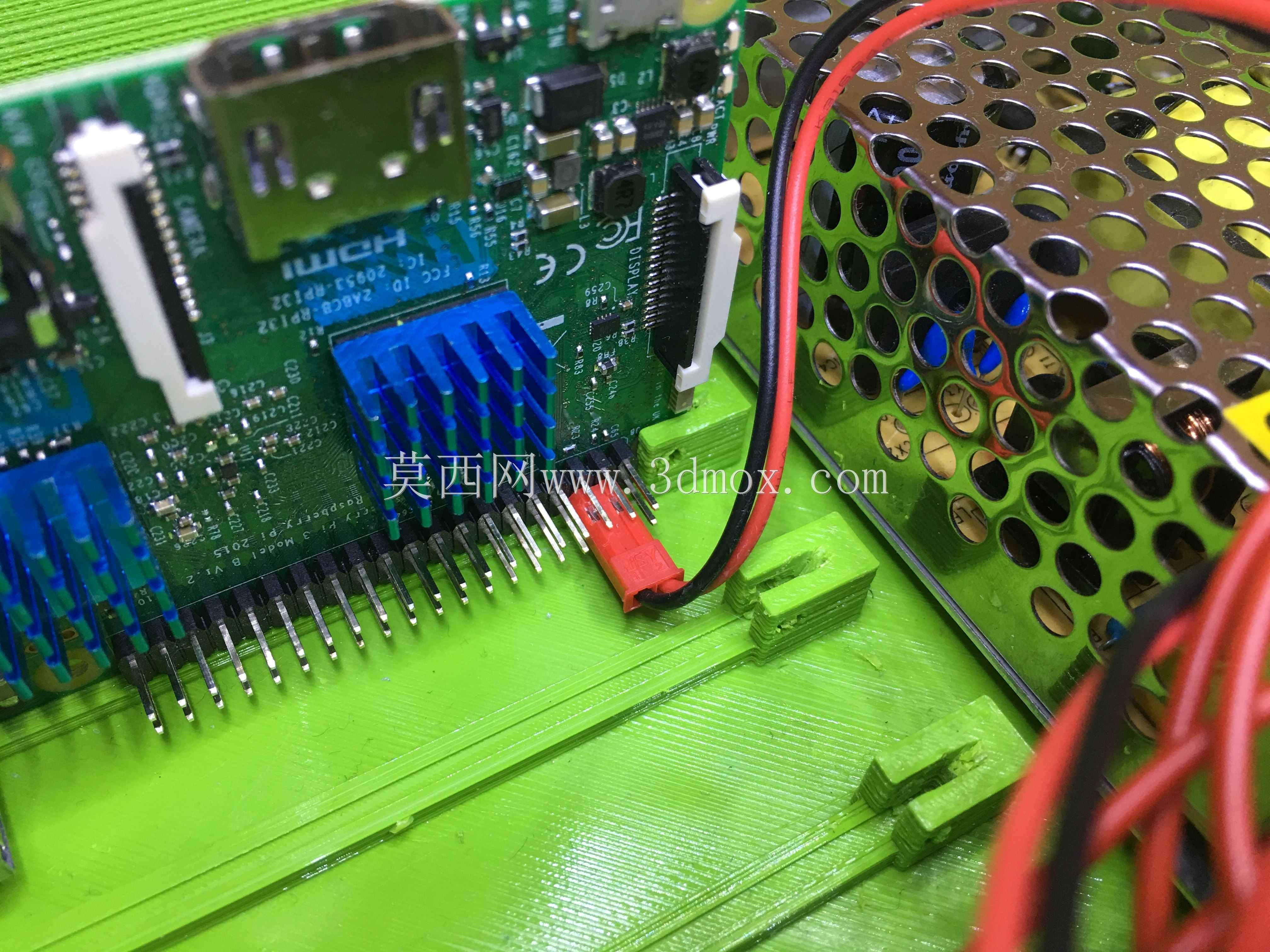

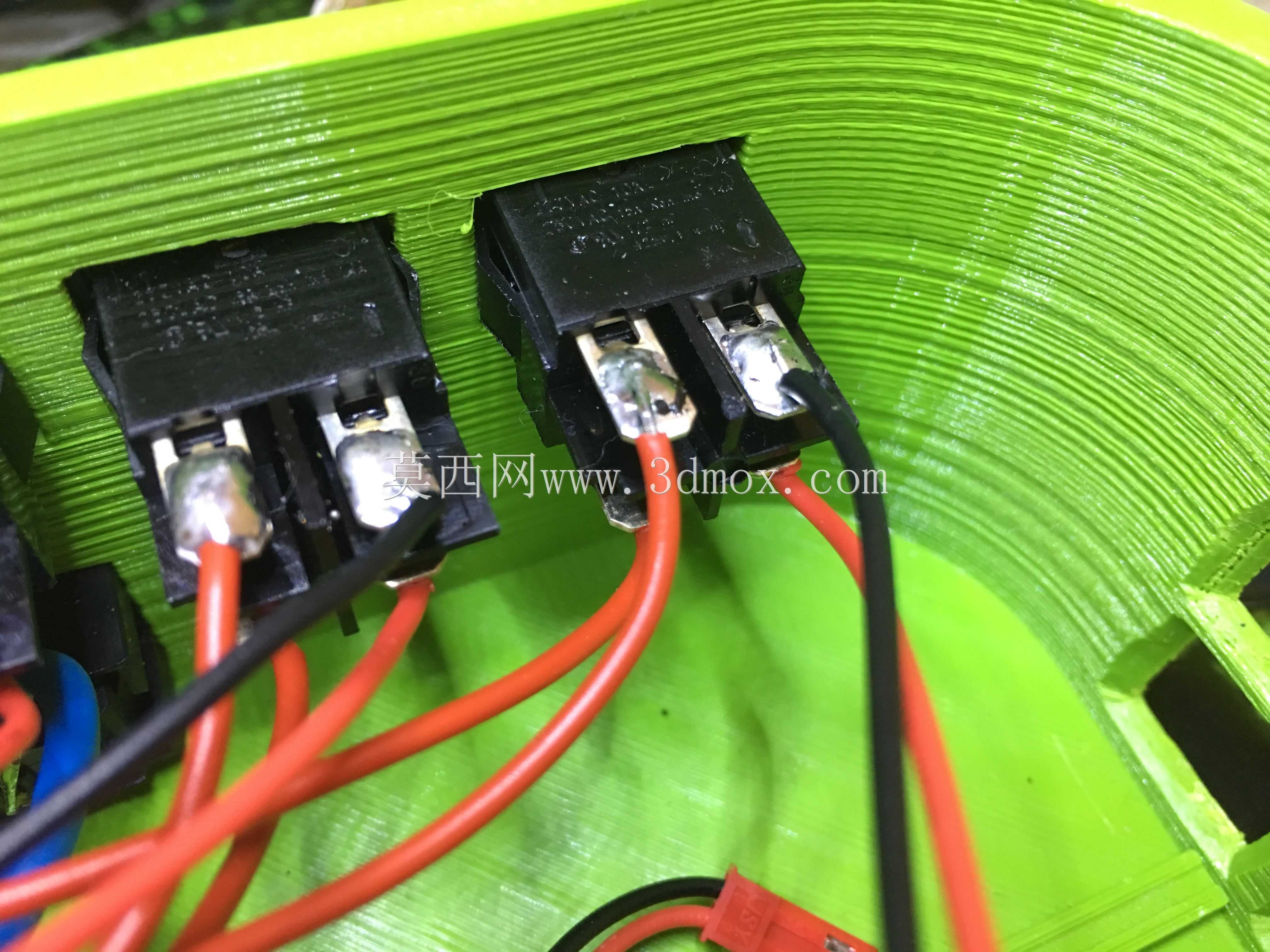

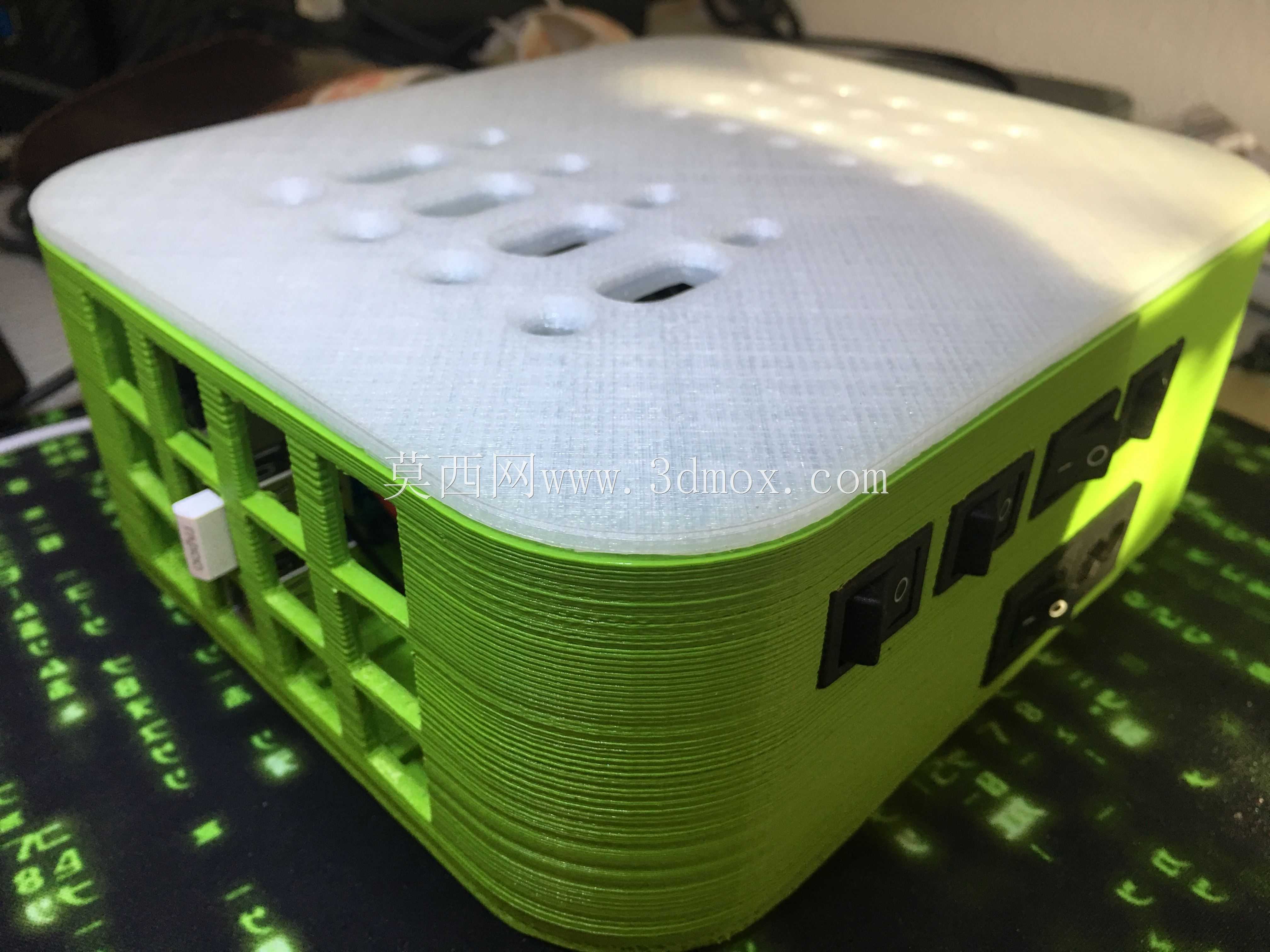

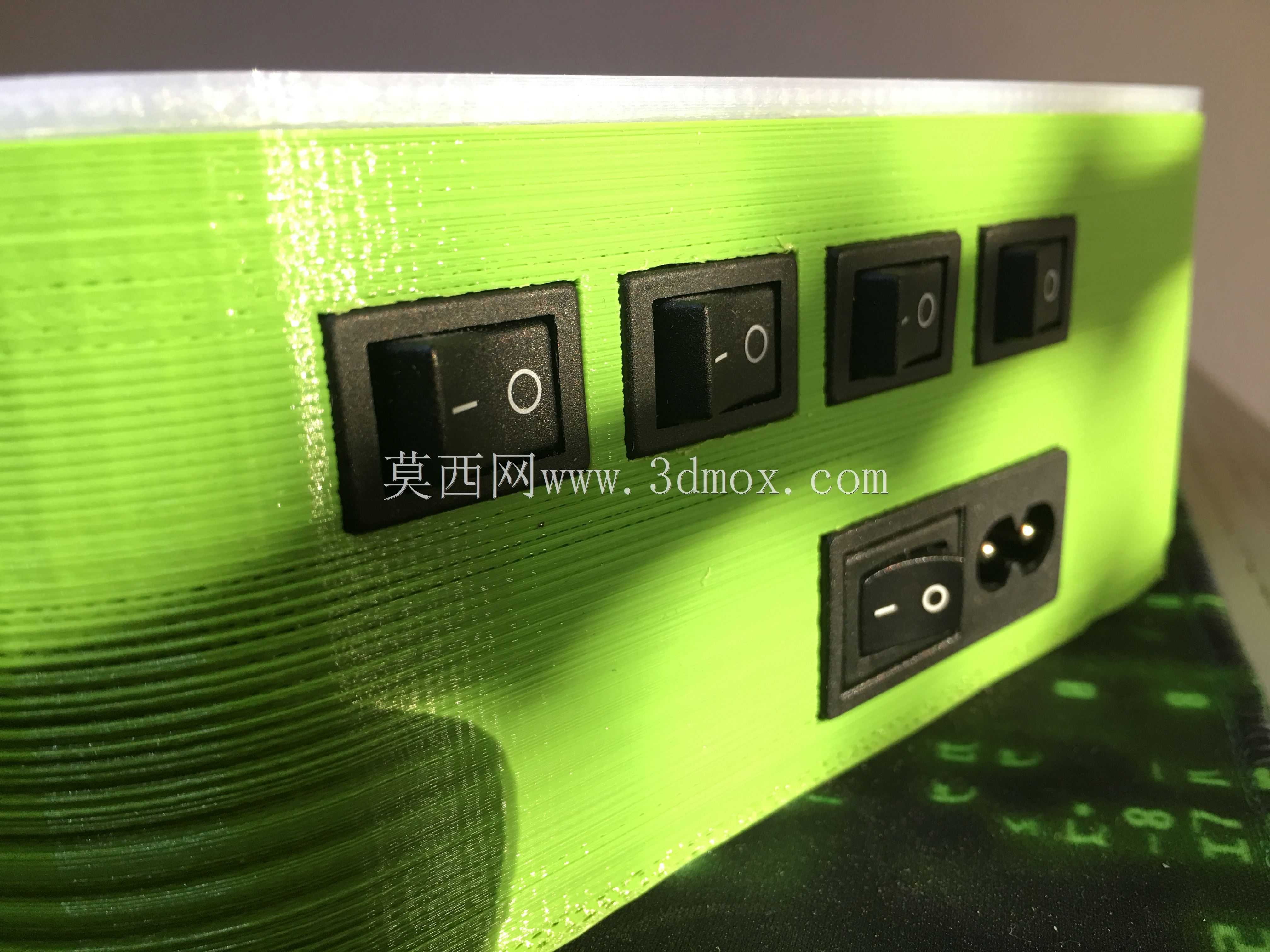

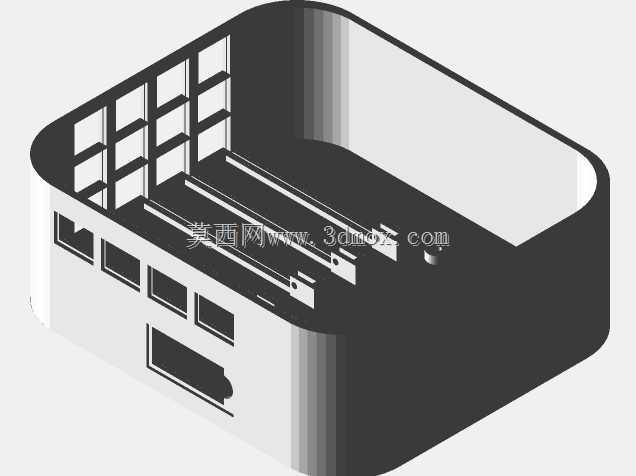

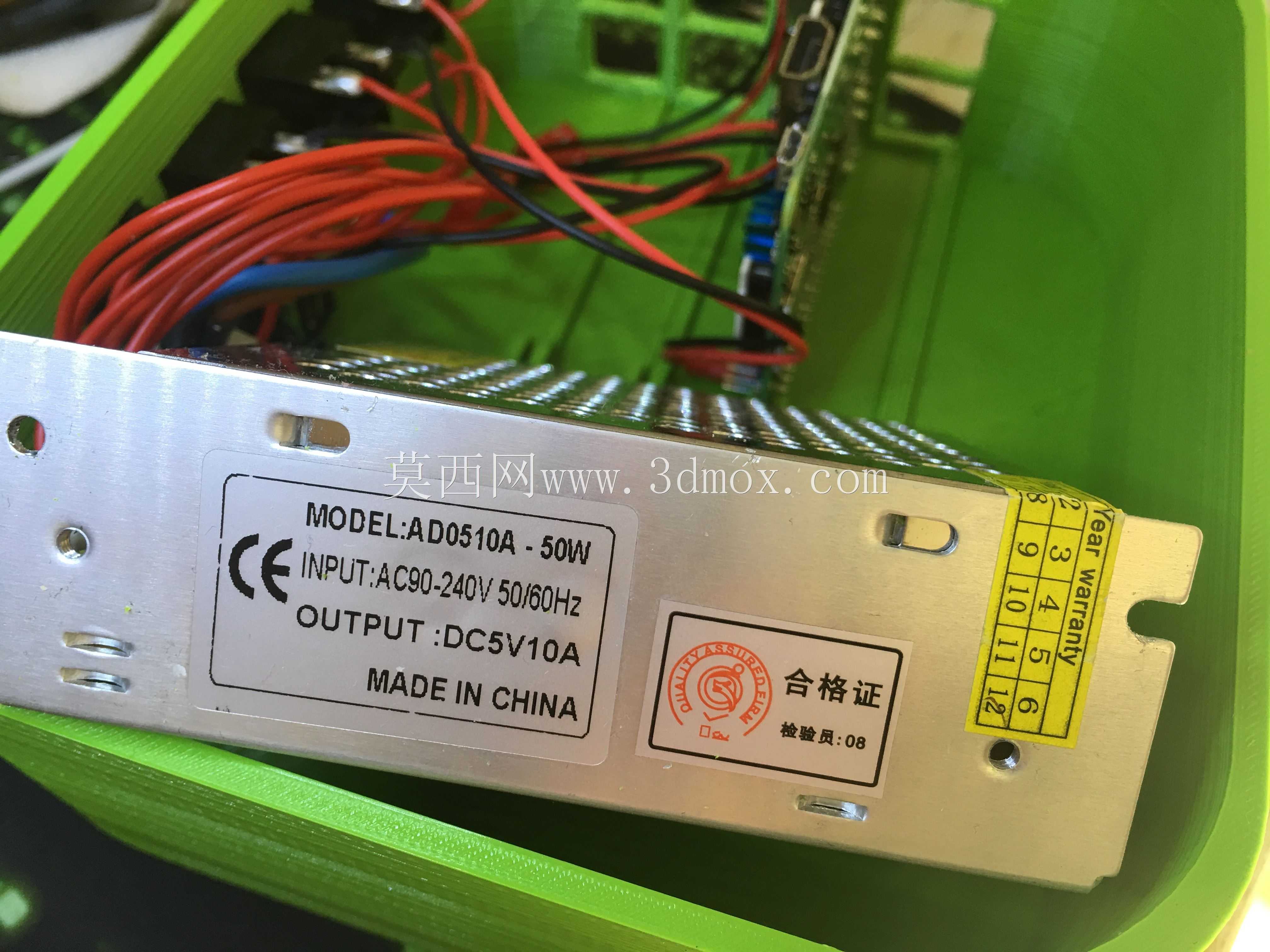

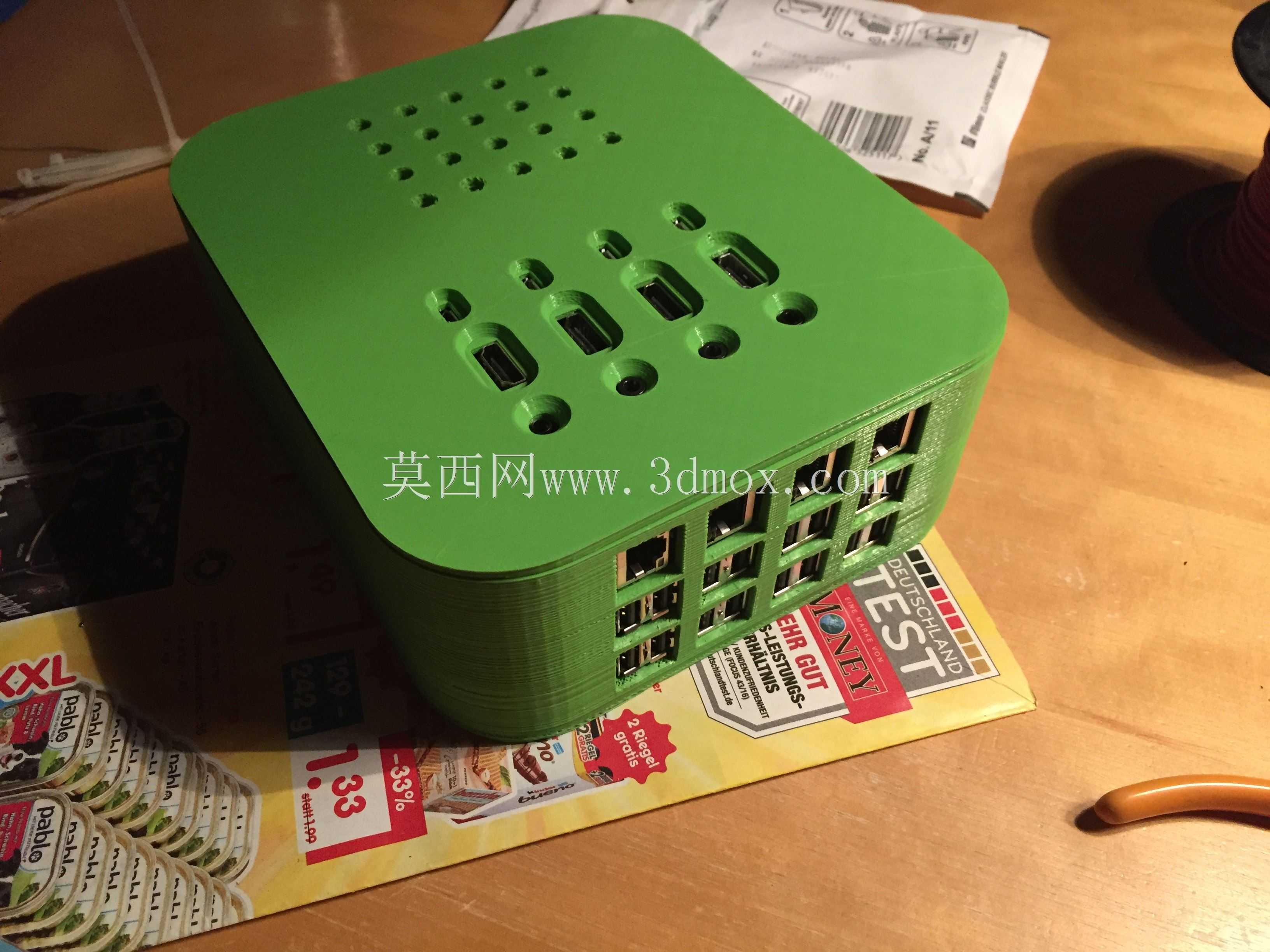

这款多板卡集成收纳机箱，主要面向嵌入式开发、小型集群搭建、多节点物联网部署这类场景设计，能够同时容纳四块树莓派或同规格的华硕叮当板开发板，解决多块开发板零散摆放接线杂乱、供电分散、占用桌面空间大的实际使用痛点。机箱内部预留了独立的电源供应安装区域，可统一接入总电源，避免多块板卡分别搭配独立电源带来的线材冗余与插座占用问题。箱体设置了一个总电源开关，同时为每一块板卡单独配置了独立的电源控制开关，使用者可以根据实际运行需求单独启停任意一块板卡，无需反复插拔供电线材，也不会影响其余板卡的正常运行，大幅提升多板卡调试、运行过程中的操作便捷性。设计过程中充分考虑了3D打印的成型特性，外壳采用格栅式镂空结构，既能够减轻整体重量，减少打印耗材消耗，也可以为持续运行的开发板提供充足的自然通风散热通道，避免多块板卡密集摆放带来的热量堆积问题，保证板卡长时间稳定运行。箱体边角做了圆弧过渡处理，顶部盖板设置了阵列式的凸起防滑结构与通风开槽，既提升了整体外观的精致度，也能够避免顶部放置小物件时出现滑落。侧面的接口区域做了精准的对位开槽，所有板卡的USB接口、网线接口、HDMI接口都可以完全外露，无需额外转接即可正常插拔使用，开关按键的位置也做了凸起标识，盲操作也可以快速定位对应开关。整体安装边界适配常规桌面摆放需求，尺寸控制在可以稳定放置于普通书桌置物架的范围内，底部做了微凸的支撑脚，既可以垫高箱体提升底部通风效果，也能够避免箱体底部直接接触桌面刮花打印表面。内部的板卡位设置了导向卡槽，安装时可以直接将板卡顺着卡槽推入到位，不需要额外螺丝固定，拆装维护都十分便捷，电源区域也预留了扎带固定位，可以将电源模块与线材规整固定，避免内部线材杂乱干扰板卡安装。
