树莓派五英寸触控屏防护外壳结构

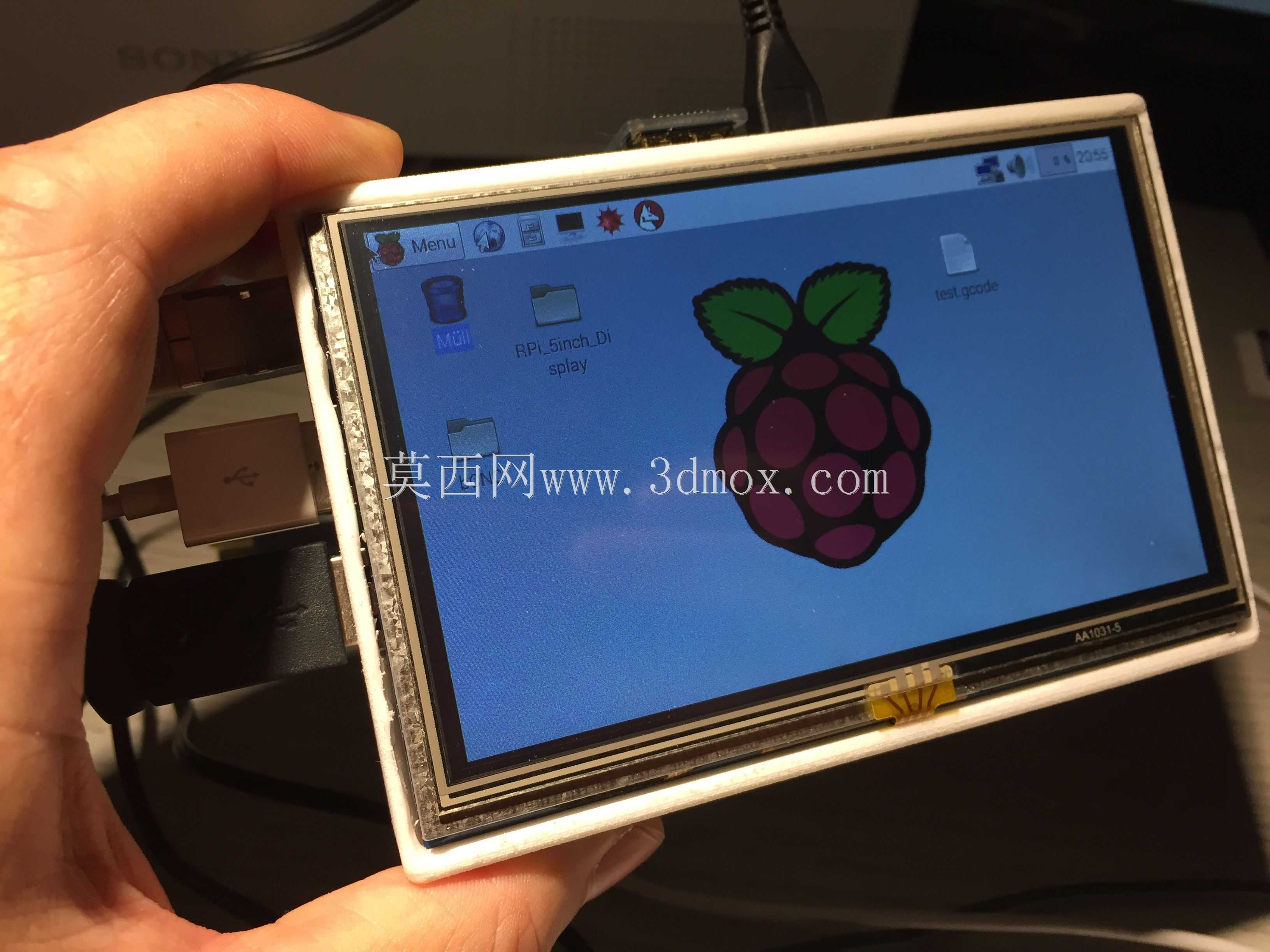

　　这套壳体针对5英寸电阻触控树莓派屏幕开发，核心使用场景覆盖嵌入式调试工位、小型工控人机界面、桌面便携监测终端以及教学实验平台。在产线设备旁做临时状态显示时，屏幕直接暴露容易被工装剐蹭、被油污飞溅，裸屏的侧边软排线也容易在插拔线材时被扯动，壳体首先要解决的就是这些现场使用中的物理防护问题，同时不能牺牲触控操作和屏幕显示的可视范围。从实际装机逻辑来看，壳体采用前后框扣合的包裹形式，前框在屏幕显示区域做整面开窗，开窗边缘预留0.3至0.5毫米的承托台阶，台阶高度匹配屏幕液晶层与外框的厚度差，既能把屏幕面板卡在台阶内侧避免向前脱出，又不会遮挡有效显示区域的边缘像素。触控膜的引出排线位置在壳体下沿开出窄槽，槽边做圆角过渡，

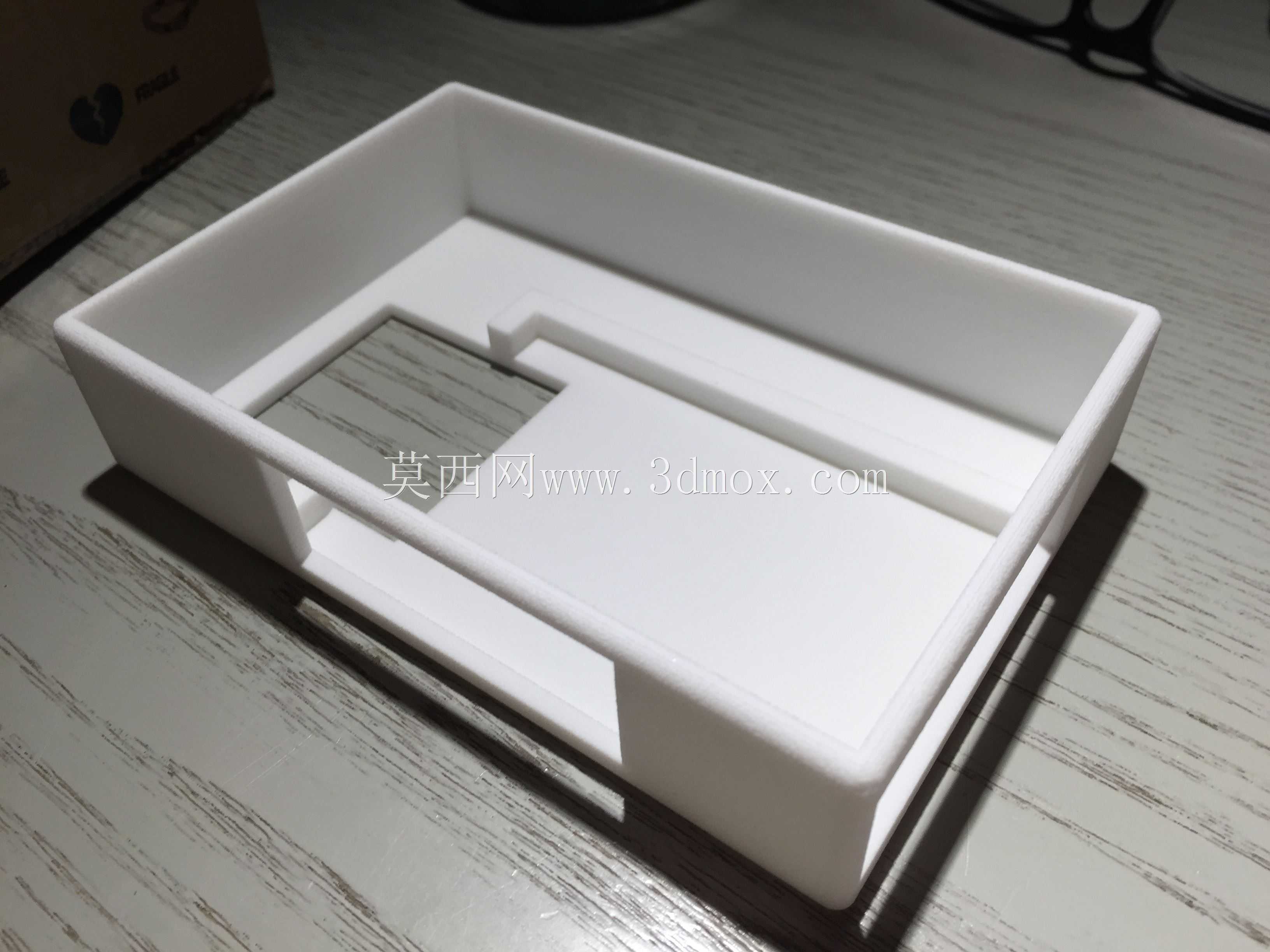

　　避免合壳时硬边割伤排线绝缘层，槽宽比排线实际宽度大0.2毫米，给装配公差留出余量，不会出现排线被壳体压死导致触控失灵的情况。后框的空间设计需要兼顾屏幕驱动板与树莓派主板的叠放关系，5英寸屏的驱动板通常通过排针直接与树莓派GPIO接口连接，两块板之间的堆叠高度决定了后框的内腔深度。建模时需要先实测驱动板电容、接口等最高元器件的突出高度，再叠加树莓派本体厚度，在元器件与壳体内壁之间留出至少1毫米的安全间隙，防止组装后壳体挤压元件造成虚焊。后框对应树莓派的HDMI、USB、网口、电源接口位置全部开出精准对位的槽口，槽口边缘做0.2毫米的倒角，既方便插拔线材，也能在壳体有轻微收缩变形时仍保证接口不被遮挡。散热方面，

　　后框在主控芯片对应区域开设密集的格栅式散热孔，开孔方向避开正面操作视角，防止液体直接滴入，同时保证空气自然对流带走主板工作热量，长时间运行桌面系统也不会因密闭空间积热导致降频。壳体的固定结构采用螺丝柱与卡扣结合的方式，前框四角设计内凹的螺丝柱，螺丝从后框向前锁入，螺丝柱根部做加强筋处理，避免多次拆装后柱子断裂。侧边配合位置设置几处小型定位卡扣，合壳时先通过卡扣对齐前后框，再锁螺丝，减少装配时的对位难度，也能让壳体四周的合模缝隙更均匀。考虑到很多使用者会把这套小屏幕作为便携设备，壳体侧边预留了挂孔和支架安装位，可以直接挂在设备机柜的导轨旁，也能搭配折叠支架放在桌面上调整观看角度。外形尺寸上，壳体整体长宽比屏幕模组各大出8至10毫米，

　　壁厚控制在1.8至2毫米，既保证3D打印或注塑后的结构强度，又不会让整体显得过于笨重。屏幕正面的前框边缘做轻微的弧面过渡，手持操作时不会硌手，后框表面做细微的防滑纹理处理，单手拿取时不易滑落。设计过程中还需要修正屏幕与边框的配合公差，早期版本如果边框预留间隙过小，屏幕装入后会挤压液晶出现水波纹，间隙过大则会让屏幕在壳体内晃动，通过多次试装调整台阶尺寸与侧边筋位的松紧度，最终让屏幕刚好被压紧且不产生应力。壳体四角做全包处理，跌落时冲击力会先作用在壳体边角，避免屏幕玻璃直接接触硬物，内部对应屏幕背面的位置可以预留泡棉粘贴区域，进一步缓冲震动。对于需要外接扩展模块的场景，后框顶部也预留了可拆除的挡片，使用者可以根据需求拆下挡片引出排线，连接额外的传感器或扩展板，不用整体重新制作外壳。整个结构没有复杂的倒扣和异形结构，无论是采用3D打印快速打样验证，还是后续开模批量生产，都具备较好的工艺可行性，打印时不需要大量支撑，拆样后简单打磨就能获得合格的装配效果。
