3D打印机挤出机进料驱动结构

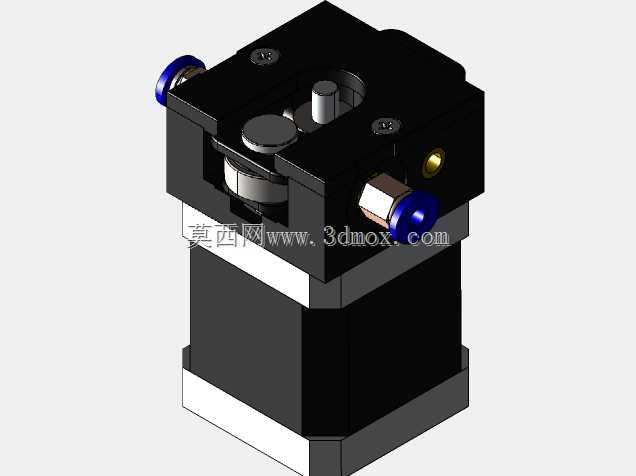

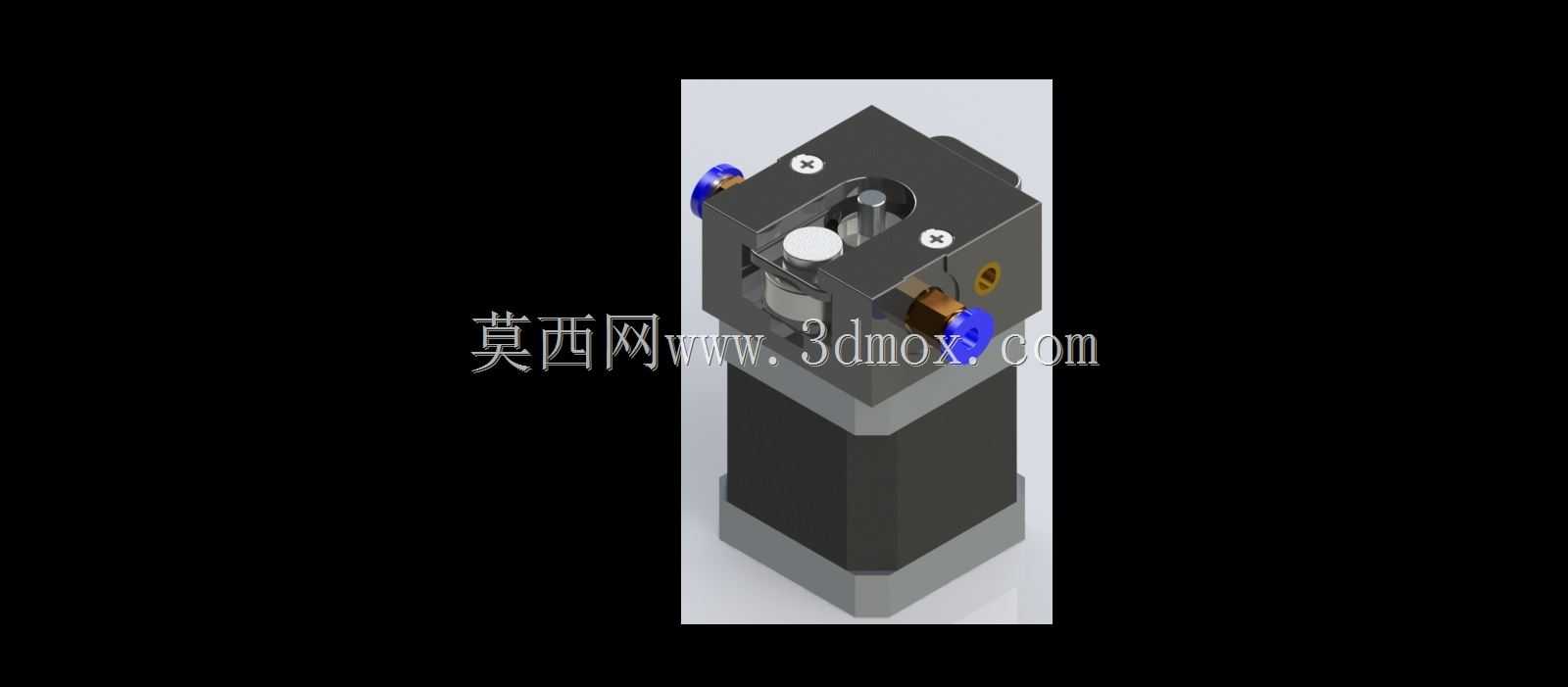

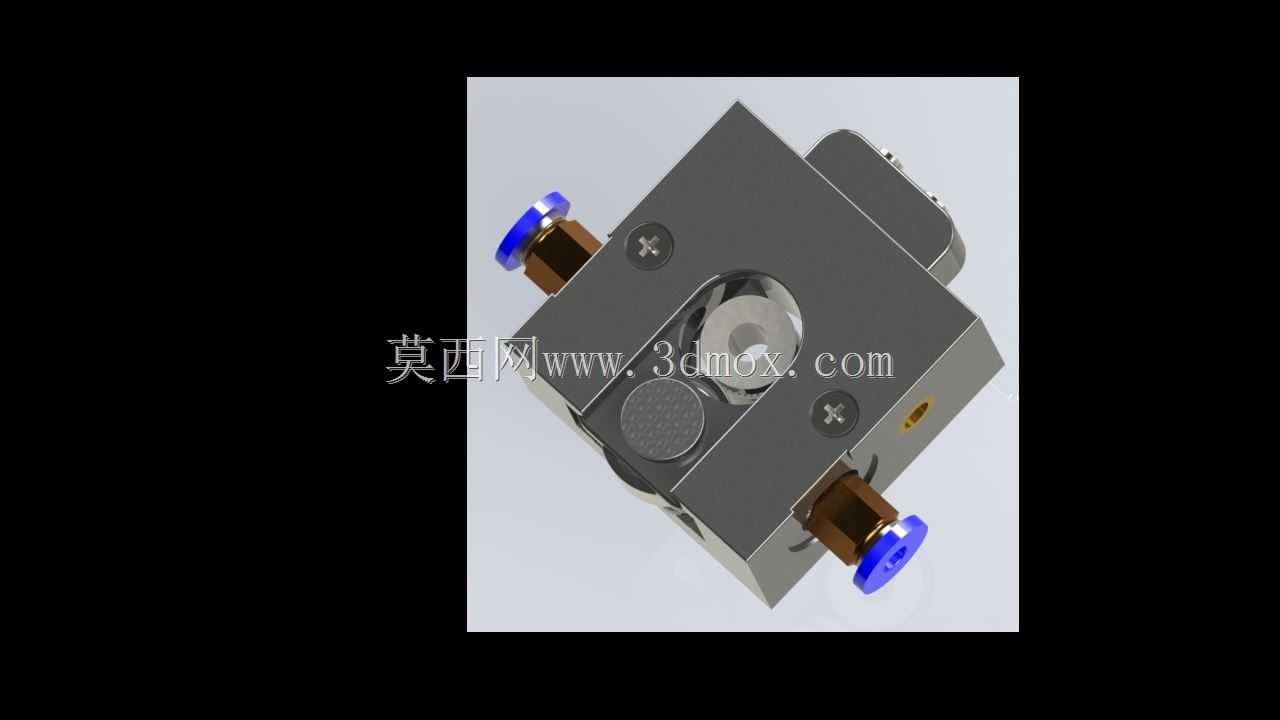

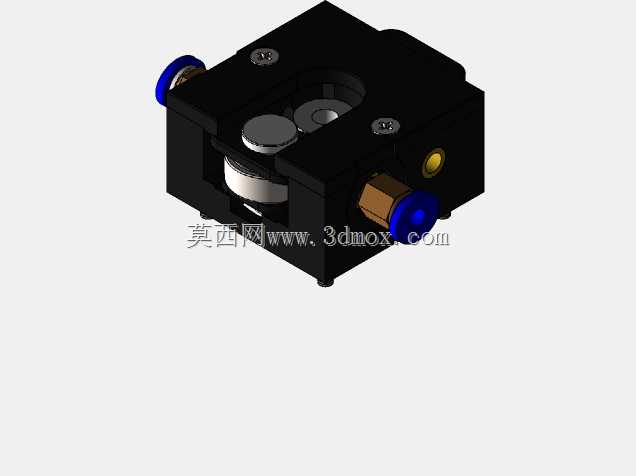

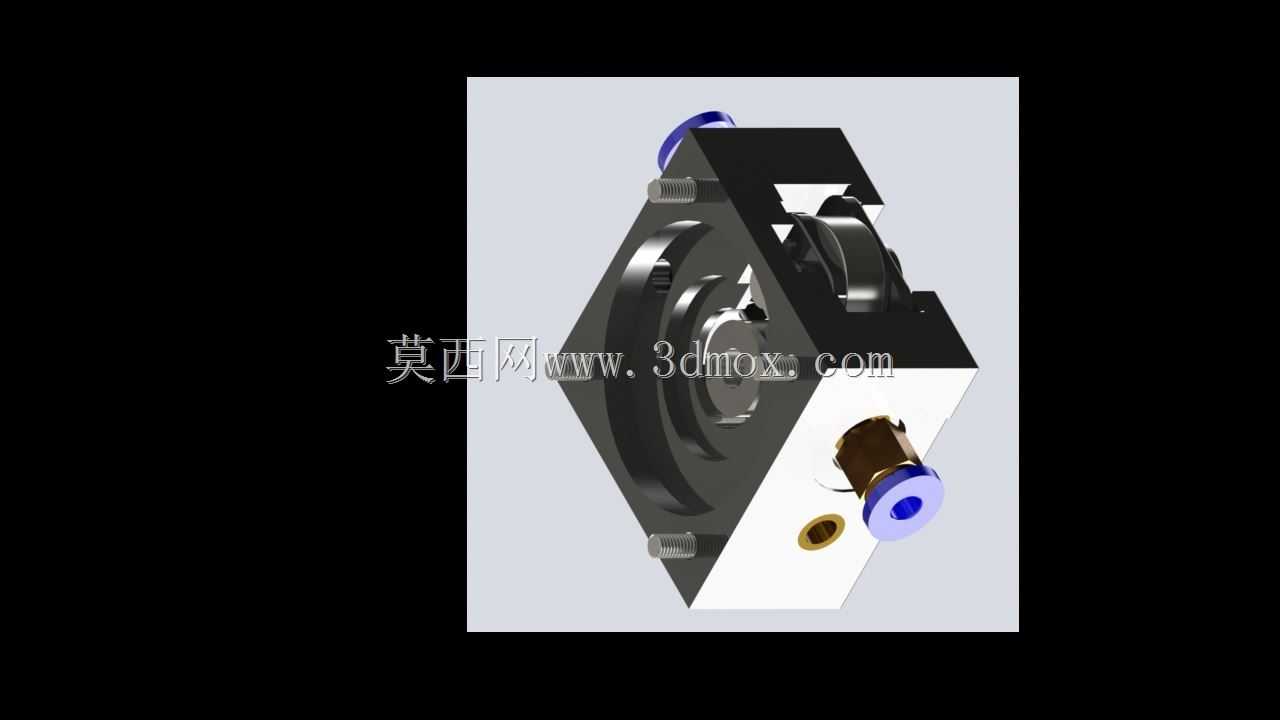

该结构是熔融沉积型3D打印机的核心进料执行部件，主要承担打印耗材的稳定输送、熔融前的精准推送功能，是决定打印成型精度、出料连续性的关键组件，广泛适配桌面级、入门工业级FDM3D打印设备，可覆盖PLA、ABS、PETG等多种常见热塑性打印耗材的输送需求。在实际打印作业场景中，该部件安装于打印头运动模组的安装位，跟随打印头按照切片路径完成X、Y轴方向的平面移动，同时配合Z轴的层厚抬升动作，将固态丝材匀速推送至加热腔内部，丝材在加热腔中熔融后从喷嘴挤出，逐层堆叠完成三维实体的成型作业。该结构采用近端挤出的布局设计，驱动组件与加热喷嘴的距离较短，能够有效减少送料滞后、回抽误差等问题，对于柔性耗材的输送适配性更强，可降低软质耗材在送料路径中弯折卡滞的概率。整体结构采用模块化集成设计，上部为丝材驱动腔体，集成了驱动齿轮、压紧调节机构、丝材导向通道，侧面预留的调节旋钮可调整压紧轮对丝材的夹持力度，适配不同直径、不同硬度的打印耗材，避免压力过大导致丝材变形碎裂，或是压力过小导致送料打滑、出料不足的问题。下部为标准化的步进电机安装位，可与市面常规42型步进电机直接适配，电机输出轴直接连接驱动齿轮，省去了额外的传动结构，既缩小了整体结构的体积，也减少了传动过程中的动力损耗，提升送料动作的响应速度。结构的安装边界采用标准化的孔位布局，可直接适配多数市面在售的桌面级3D打印机的挤出机安装位，无需额外修改安装支架即可完成替换升级，整体外形紧凑方正，不会在打印头移动过程中与打印平台、模型轮廓发生干涉，可适配最大200*200*200mm以上成型尺寸的打印设备。结构上预留的散热安装位可配合散热片、散热风扇使用，能够隔绝加热腔的温度向上传导，避免丝材在进入加热腔前提前软化膨胀，导致送料通道堵塞的问题，有效提升长时间连续打印的稳定性。
