卡索基督酒店标识电子贴片结构设计

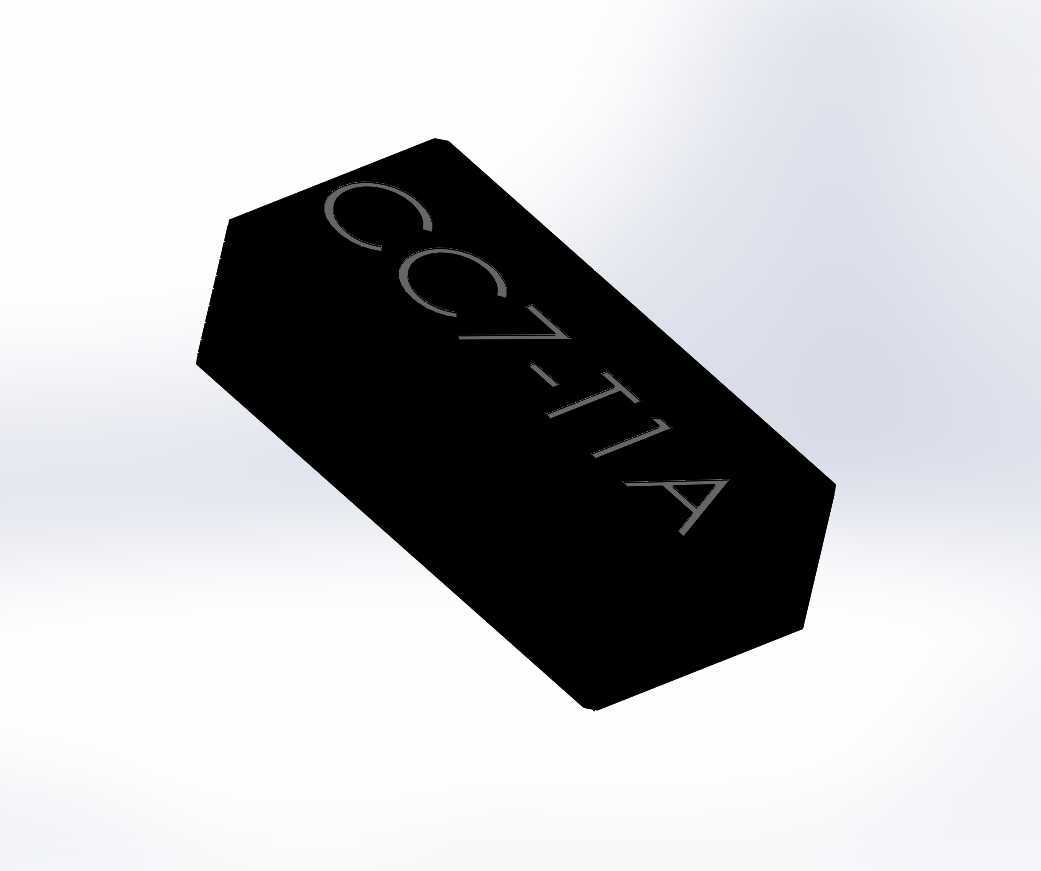

　　这款标识贴片的设计初衷，是适配酒店公共区域的标识导视系统安装需求，在实际项目落地中，这类贴片常被用于客房门牌号、公共区域功能标识、设备状态提示牌的载体，相比传统印刷类标识，硬质贴片的耐磨性能更适配高频人流触碰的场景，日常清洁擦拭也不会出现标识脱落、字迹模糊的问题。从结构设计层面来看，整体采用切角长条形的外形轮廓，两端的斜切角设计并非单纯的造型装饰，一方面可以避免直角边缘在安装、搬运过程中出现磕碰崩边的问题，另一方面在嵌入式安装场景下，斜切角能够更好地适配安装槽的导入导向，降低装配时的对位难度，减少安装过程中对贴片表面的划伤概率。贴片表面的字符采用凹刻工艺处理，字符凹陷深度控制在0.15mm左右，既可以保证字符的辨识度，

　　又不会因为凹陷过深积纳灰尘，后期维护时仅需用平布擦拭即可完成清洁，无需针对字符缝隙做特殊清理。在安装边界的设计考量上，这款贴片的厚度控制在2mm，既保证了整体结构的刚性，在粘贴安装时不会因为外力出现翘曲变形，又不会因为厚度过大突出安装基面过多，避免过往人员剐蹭导致贴片脱落。如果采用螺丝固定的安装方式，贴片背面预留了两个沉头安装孔位，孔位间距按照常规86型底盒的安装孔距做匹配，能够直接适配现有墙面的预埋底盒，无需额外在墙面打孔，大幅降低现场安装的施工量。从功能特性来看，这款贴片的基材选用硬质工程塑料，表面做哑光黑色处理，哑光表面可以避免公共区域灯光直射产生的反光问题，保证不同角度下都能清晰识别表面的字符内容，

　　同时哑光表面的抗指纹性能优于亮面处理，人员触碰后不会留下明显的指纹印记，长期使用也能保持外观整洁。在实际选型应用中，这类贴片除了酒店场景外，也可适配写字楼、商业综合体、工业厂区的导视系统需求，设计时预留的字符修改余量，可以根据不同场景的标识内容快速调整表面字符，无需改动整体结构，大幅缩短同系列不同标识内容的开发周期。建模过程中，针对贴片的边缘做了R0.2mm的圆角处理，消除锐边风险，避免安装维护人员被锋利边缘划伤，同时圆角处理也能提升注塑生产时的熔体流动性，减少填充末端的缺胶风险，降低量产时的不良率。贴片背面设计有0.1mm深度的背胶容纳槽，粘贴安装时可以将双面胶完全嵌入槽内，避免背胶受压后从贴片边缘溢出，影响安装后的外观整洁度，

　　容纳槽的边缘做了微小的溢胶缺口，多余的胶体会从缺口处排出，不会在贴片与安装基面之间形成鼓包，保证贴片粘贴后与基面完全贴合，无凸起缝隙。考虑到部分场景需要做发光标识的需求，贴片的字符凹刻区域预留了透光层的安装空间，如需做发光版本，仅需在凹刻位置嵌入透光亚克力片，背面加装LED灯板即可实现发光效果，基础结构无需做大幅修改，能够快速覆盖不同成本档位的项目需求。在尺寸公差的设计上，贴片的外形尺寸公差控制在±0.1mm，安装孔位的位置公差控制在±0.05mm，保证批量生产时的安装互换性，不会出现单个产品孔位错位无法安装的问题。针对户外使用的场景，结构设计时在贴片边缘预留了防水胶圈的安装槽，加装硅胶防水圈后可以达到IP65的防护等级，能够适配户外门头、室外导视牌的使用需求，避免雨水渗入内部腐蚀发光组件。
