3D打印热床MOS管功率扩展模块

在桌面级FDM3D打印设备的实际使用场景中，热床作为核心温控部件，需要持续稳定的大电流输出来维持打印平台的恒定温度，避免打印件因平台温度不均出现翘边、脱落等问题。不少入门级3D打印机的主控板载热床供电回路载流能力有限，长时间满负荷运行容易出现MOS管过热、供电压降过大甚至烧毁主控的故障，这款热床功率扩展模块正是为解决这类痛点设计的外置功率拓展部件。

该模块核心采用大电流低内阻MOS管作为功率开关元件，搭配独立的散热结构，能够承载远高于主控板载回路的持续工作电流，将热床的大电流供电回路从主控板剥离，直接从外置电源取电，仅通过信号端子接收主控板的温控开关信号，既降低了主控板的供电负载与发热风险，也能保证热床供电的稳定性，提升温控响应速度与温度均匀性。

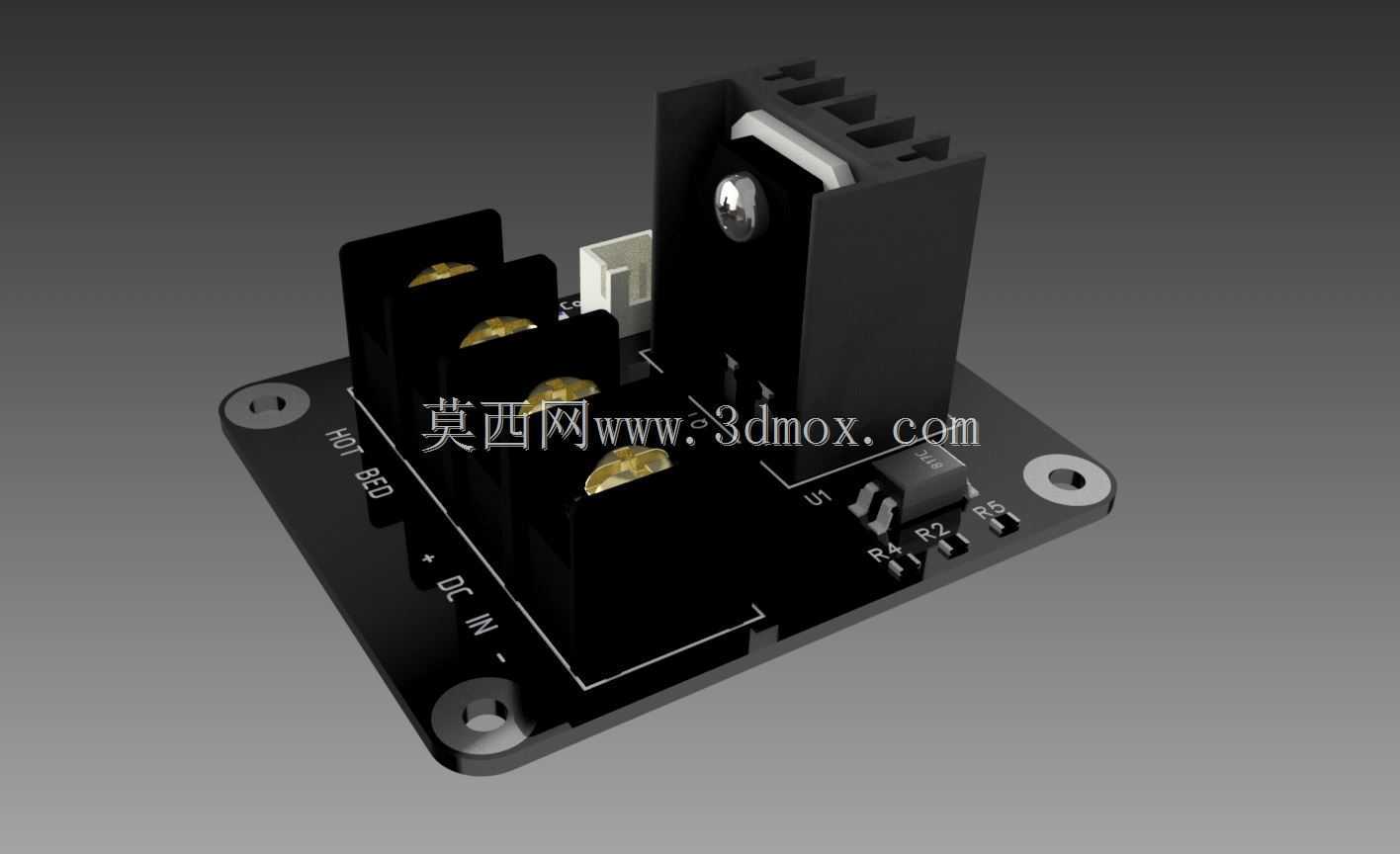

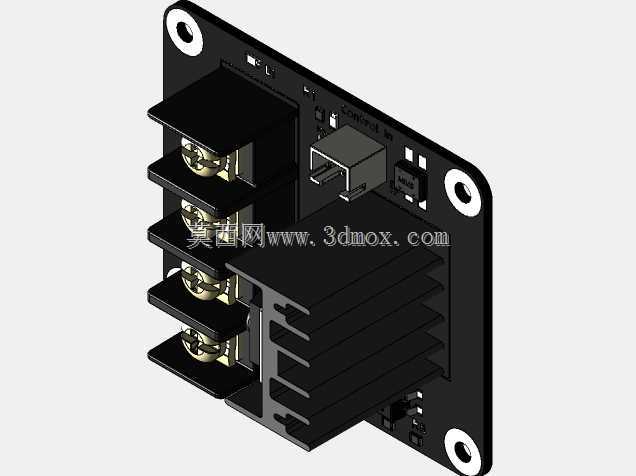

从设计思路来看，模块整体采用平板式PCB布局，输入输出端采用大电流接线端子，能够适配常规的粗线径供电线材，降低接线处的接触电阻与发热风险；信号输入端采用标准插接端子，兼容市面主流3D打印机主控板的热床控制信号接口，无需改线即可直接对接使用。功率元件旁预留了独立的散热鳍片安装位，自带的黑色散热鳍片通过卡扣与螺丝双重固定，与MOS管接触面贴合紧密，能够快速将功率元件工作产生的热量导出，即使长时间满负荷工作也能维持元件温度在安全区间。

安装边界方面，模块PCB四角设计了标准的安装固定孔，孔位间距适配常规的3D打印机电控仓安装尺寸，既可以通过螺丝直接固定在设备框架的型材上，也可以搭配绝缘垫片安装在金属电控盒内，整体外形紧凑，不会占用过多的电控仓内部空间。PCB板上丝印了清晰的正负极、输入输出、信号端标识，接线时无需对照说明书即可快速完成接线，避免接反损坏部件。模块整体的外围电路做了简化优化，去掉了冗余的元件，在保证功能稳定的前提下压缩了整体体积，同时板载了必要的阻容保护元件，能够抑制浪涌电流对MOS管的冲击，提升模块的长期运行可靠性，适配绝大多数热床功率在200W到400W区间的桌面级3D打印机升级使用。
