3D打印机冷却系统径向离心风扇

这款径向风扇是专为桌面级FDM 3D打印机冷却系统开发的专用送风部件，核心作用是为打印过程中的熔融耗材提供快速定向冷却，同时兼顾打印机内部热端、驱动板卡等发热元件的环境散热需求。在3D打印作业场景中，耗材从喷嘴挤出后需要在极短时间内完成固化定型，尤其是PLA等低温耗材打印时，冷却风量的均匀性和风压大小直接决定了悬垂面打印质量、桥接结构成型精度以及小细节的轮廓清晰度，普通轴流风扇风压不足、送风发散的问题，很容易导致打印件出现翘边、层间错位、细节糊化等缺陷，这款径向风扇正是针对这类痛点完成的结构设计。

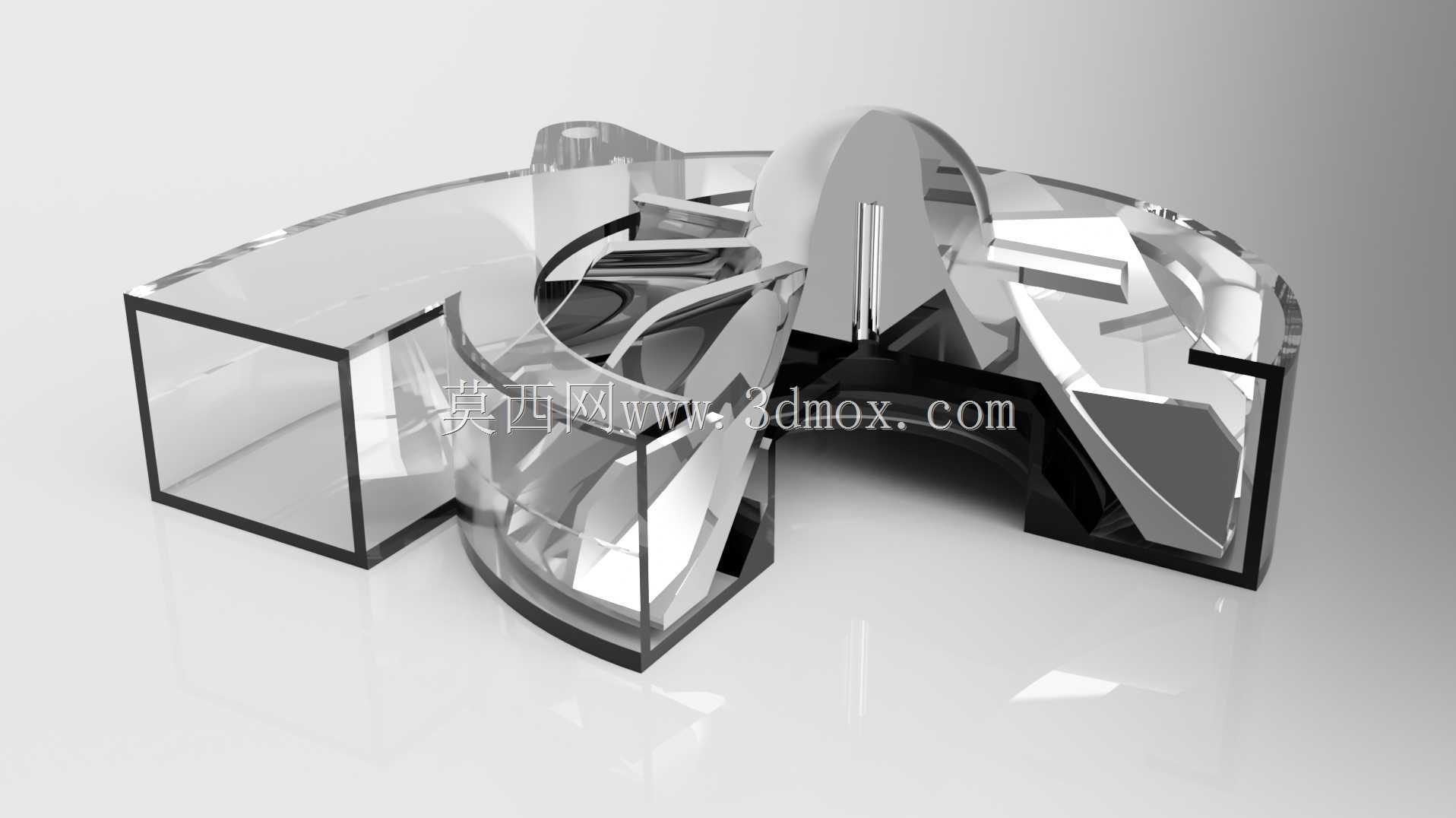

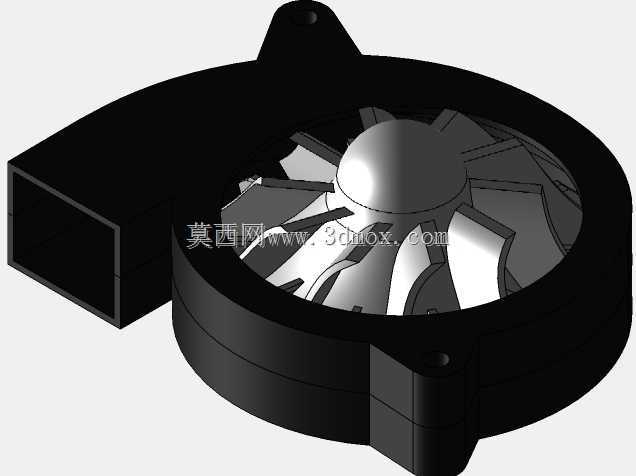

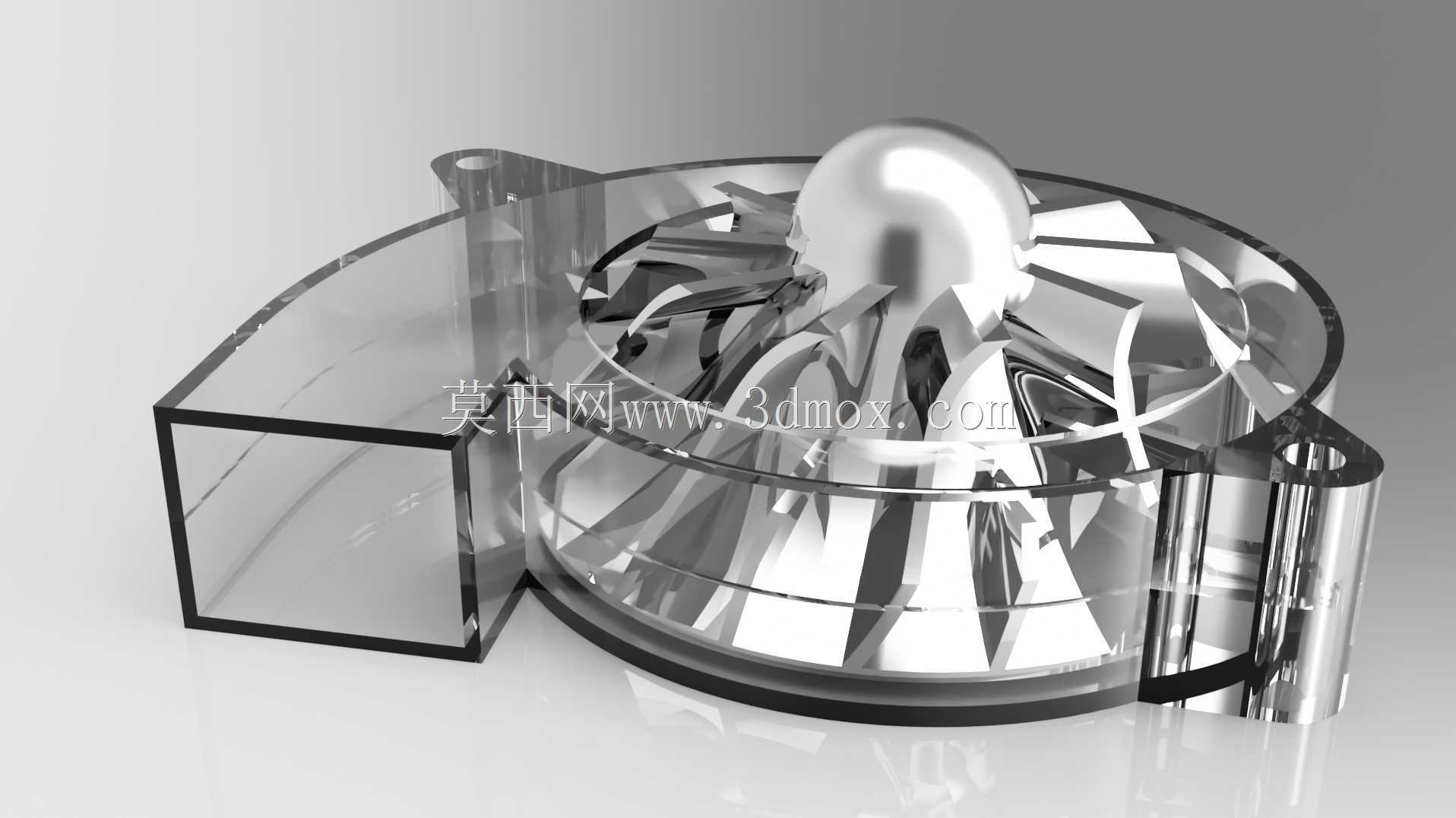

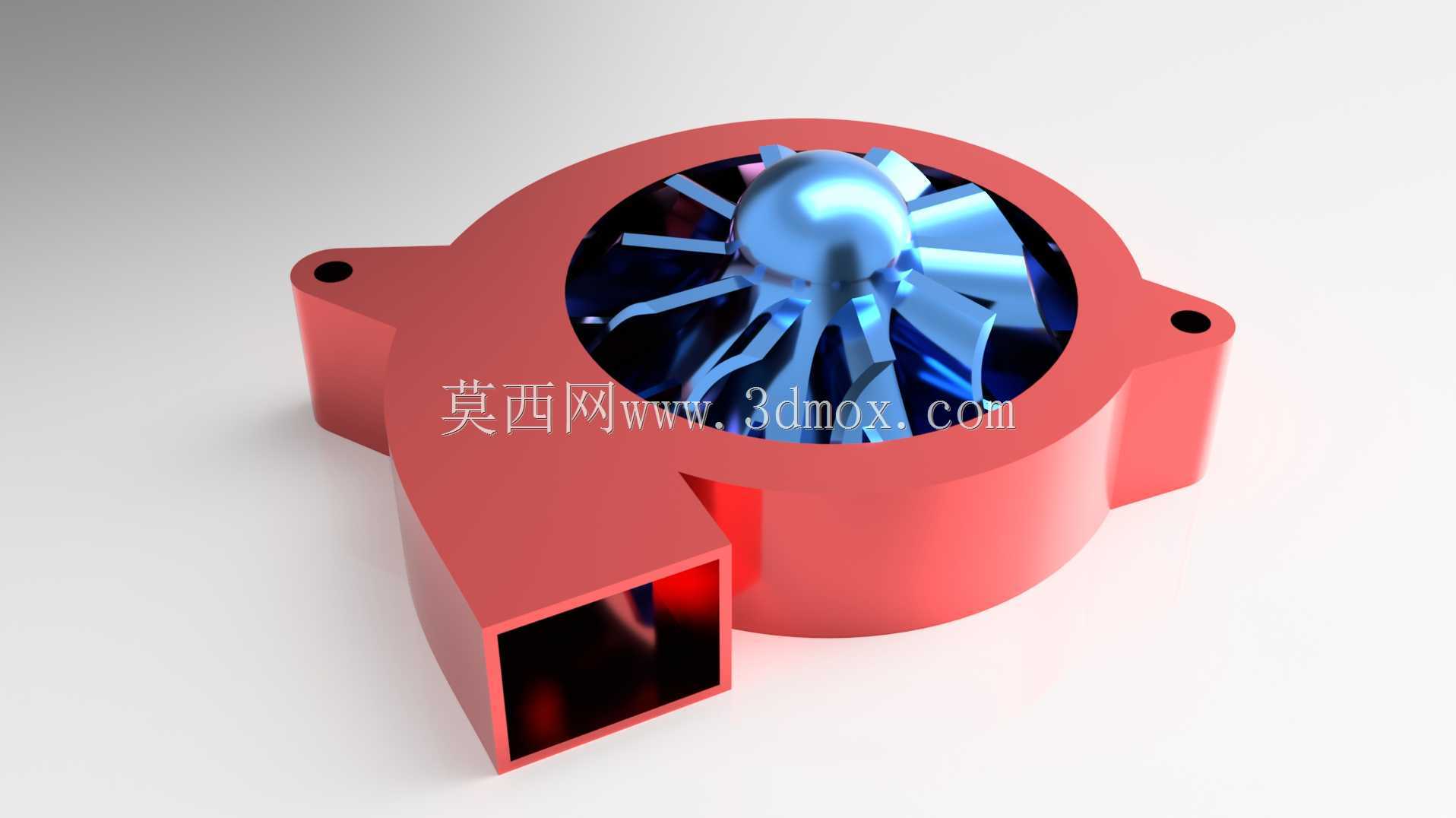

从功能特性来看，这款径向风扇采用离心式叶轮结构，相比同尺寸轴流风扇能够输出更高的送风压力，气流在叶轮腔体内经过导流后从侧向出风口集中送出，能够有效压缩送风管道的截面尺寸，不需要大直径的风道就可以将冷却风精准输送到喷嘴尖端位置，避免气流吹散刚挤出的熔融耗材，同时也能减少冷却系统对打印头移动空间的占用，适配近程挤出、远程挤出等不同结构的3D打印机安装需求。风扇集成了适配12V直流电机的一体化外壳，叶轮与外壳之间的间隙经过反复优化，既保证了叶轮高速旋转时不会出现剐蹭异响，又能最大程度减少内部气流泄漏，提升送风效率。

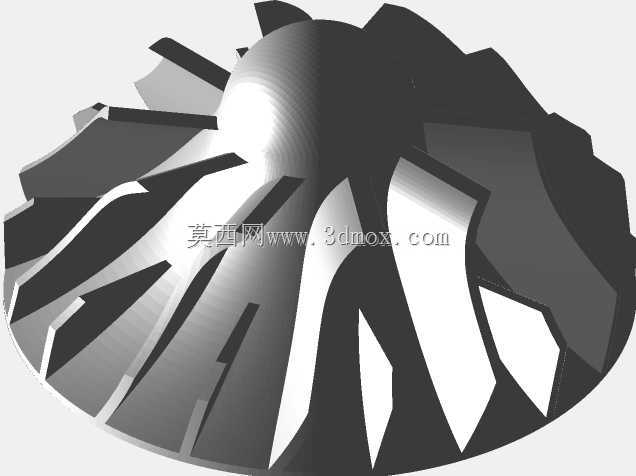

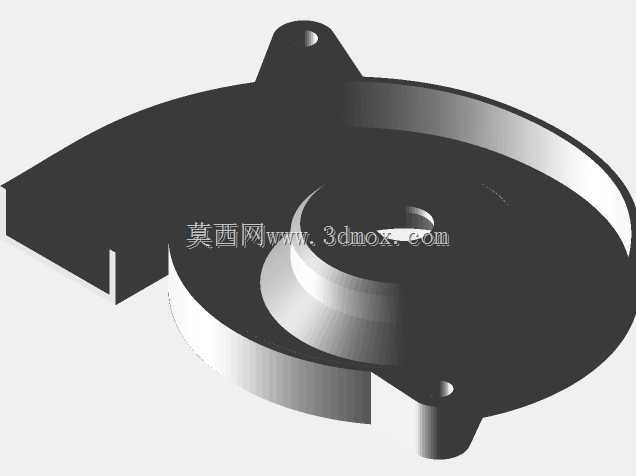

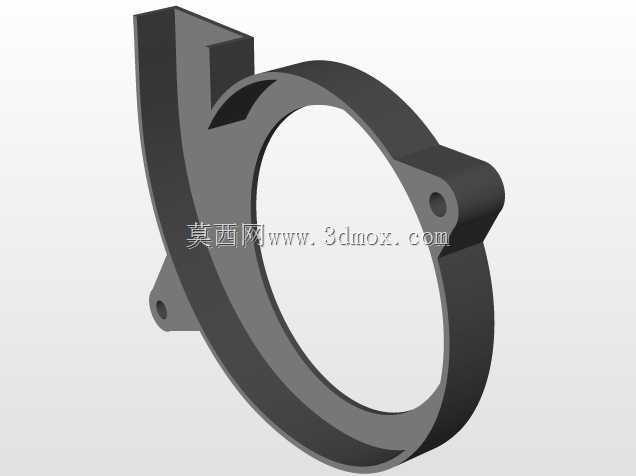

设计过程中重点考量了安装边界与适配性，外壳预留了标准的安装固定孔位，能够直接适配市面上多数桌面级3D打印机的挤出头安装位，侧向出风口的尺寸经过校准，可以直接对接常规的冷却风道导管，不需要用户额外做结构修改。叶轮的叶片采用后倾式曲面设计，在保证高风压输出的同时有效降低了旋转噪音，长时间打印作业也不会产生明显的噪音干扰。外壳的进风侧设置了防护格栅，能够避免打印过程中产生的耗材碎屑、灰尘被吸入叶轮腔体，降低叶轮卡滞、磨损的风险，延长部件的使用寿命。经过实际打印测试，这款风扇能够在打印机高速移动打印的过程中稳定输出均匀气流，在打印大角度悬垂结构、薄壁结构以及精细小零件时，能够显著提升成型质量，减少支撑结构的使用量，降低后期打磨处理的工作量。
