低成本高精度皮带式轨道线性传动结构

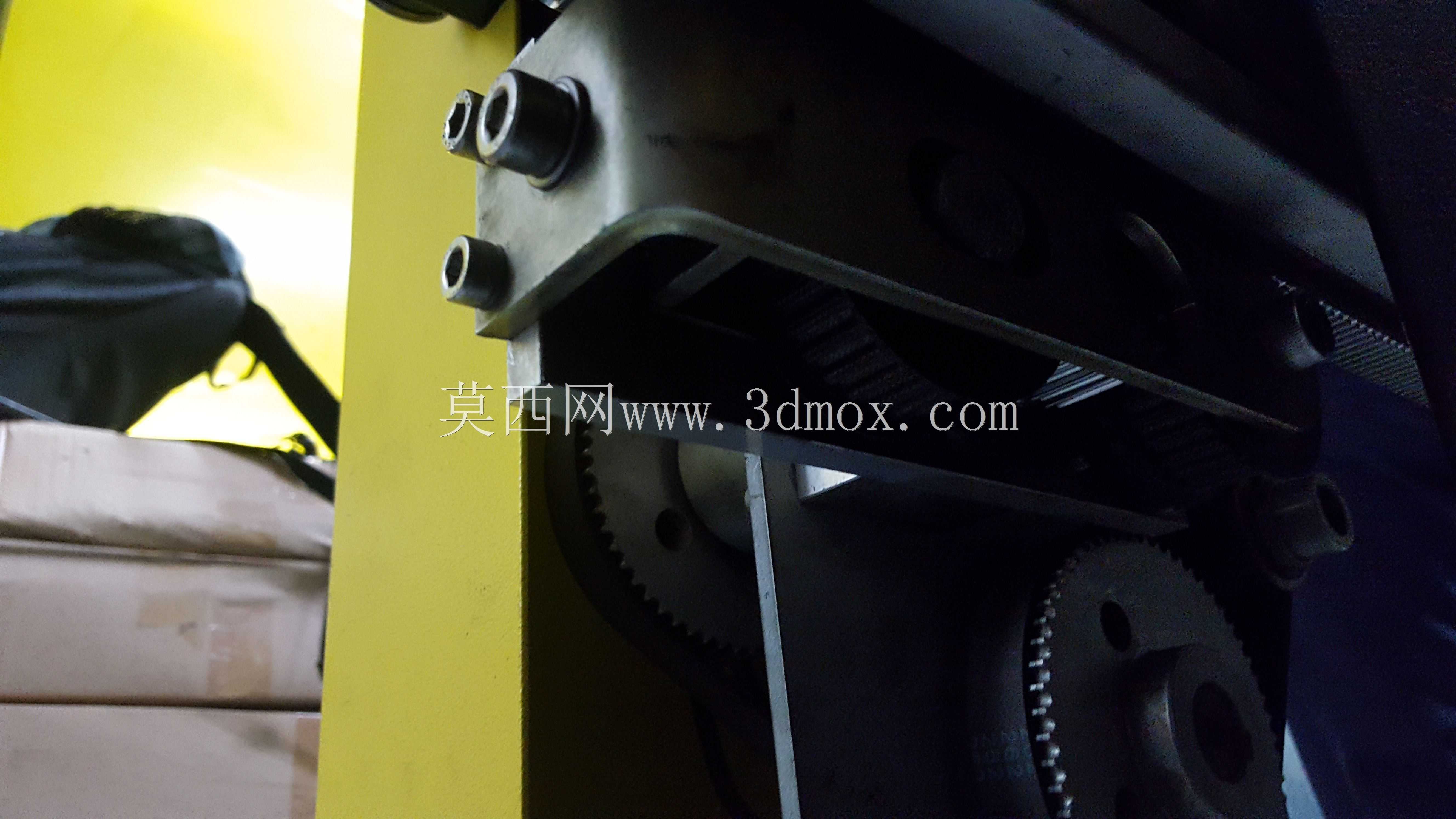

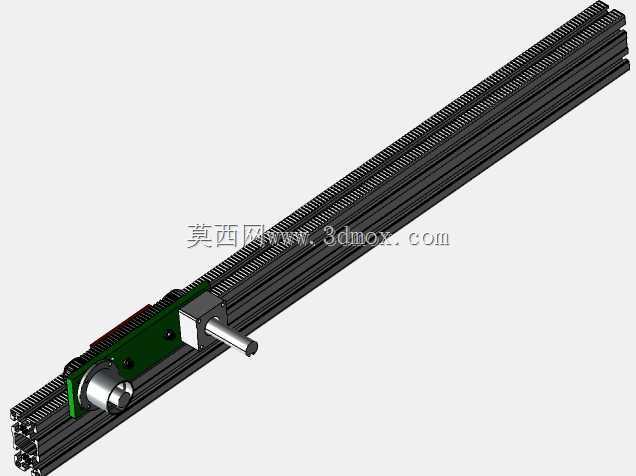

该轨道驱动结构专为长行程线性运动场景设计，可直接替代传统齿条与齿轮组合的长行程传动方案，尤其适配数控机床这类对传动精度、运行成本有双重要求的工业加工设备，在物料输送、精密位移平台、自动化生产线的长距离往复工位中也能发挥稳定作用。不同于常规齿轮齿条传动对加工精度、安装同轴度的严苛要求，这套传动结构采用特制皮带作为核心传动介质，从设计源头降低了整套机构的加工与装配成本，同时依托皮带的柔性传动特性，能有效抵消长行程安装过程中产生的微小平行度误差，避免硬齿面传动常见的卡滞、磨损过快问题。结构核心的啮合组件采用小齿轮与皮带内侧齿形精准配合的设计，传动过程中齿隙控制在极小范围内，能满足高精度进给的位移精度要求，同时皮带本身具备优秀的耐腐蚀属性，可在多粉尘、少量切削液飞溅的车间环境下长期稳定运行，无需频繁做防锈、齿面清洁维护。整套结构的安装边界设计紧凑，侧向安装座预留了标准螺栓固定孔位，可直接适配多数数控机床的原有安装基面，无需对设备床身做额外改造；传动组件的整体厚度控制在较小范围内，不会过多占用设备侧方的操作空间，长行程布置时可通过分段拼接皮带支撑轨道的方式延伸行程长度，单段标准轨道的拼接精度经过预校准，现场安装时只需对齐定位销即可完成拼接，无需现场二次铣削加工基面。在实际运行过程中，皮带传动的运行噪音远低于金属齿轮齿条的啮合噪音，能有效改善车间作业的声环境，同时皮带属于易损易耗件，更换操作十分简便，无需拆解整套传动结构即可完成皮带的张紧与更换，大幅降低了设备的停机维护时长。整套结构的载荷设计覆盖了常规数控机床进给轴的载荷需求，既能满足快速空行程的移动速度要求，也能在切削进给时提供足够的传动扭矩，不会出现打滑、丢步的问题，长期运行的精度保持性经过实际工况验证，能满足精密零件加工的重复定位精度要求。
