恶劣工况用复合带传动自校准线性定位装置

　　在矿山井下输送巡检、户外冶金物料分拣、高粉尘建材加工这类工况里，常规敞开式同步带直线滑台的皮带工作面直接暴露在含尘、含碎屑的环境中，磨粒极易嵌入带齿与带轮啮合面，短时间内就会出现带体磨损、齿面剥落、传动打滑丢步的问题，而采用全封闭丝杠传动的定位机构，不仅制造成本偏高，在强冲击振动的工况下丝杠螺母副容易出现滚道点蚀，维护更换的成本也居高不下。这款复合带传动线性定位装置，正是针对这类恶劣应用场景开发的直线执行机构，核心设计逻辑是把传动皮带的承载工作面完全封闭在机构内部，仅通过外侧的复合平带带动滑台做直线往复运动，从结构根源上避免粉尘、碎屑接触传动啮合部位，同时依托外部反馈回路实现全行程自校准，即使皮带出现微量打滑，也不会影响最终的定位精度，完全适配高粉尘、强冲击、维护不便的作业场景。

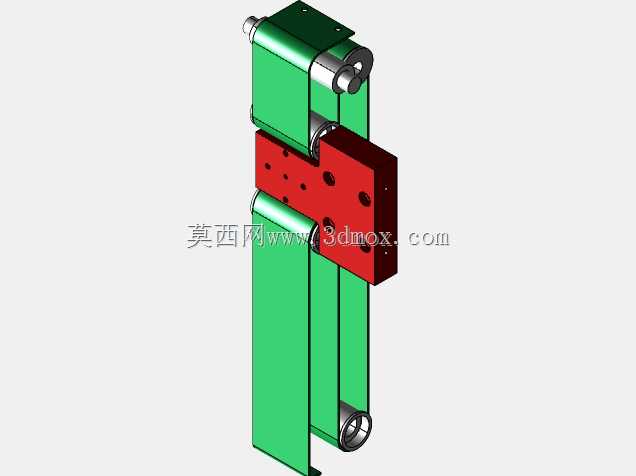

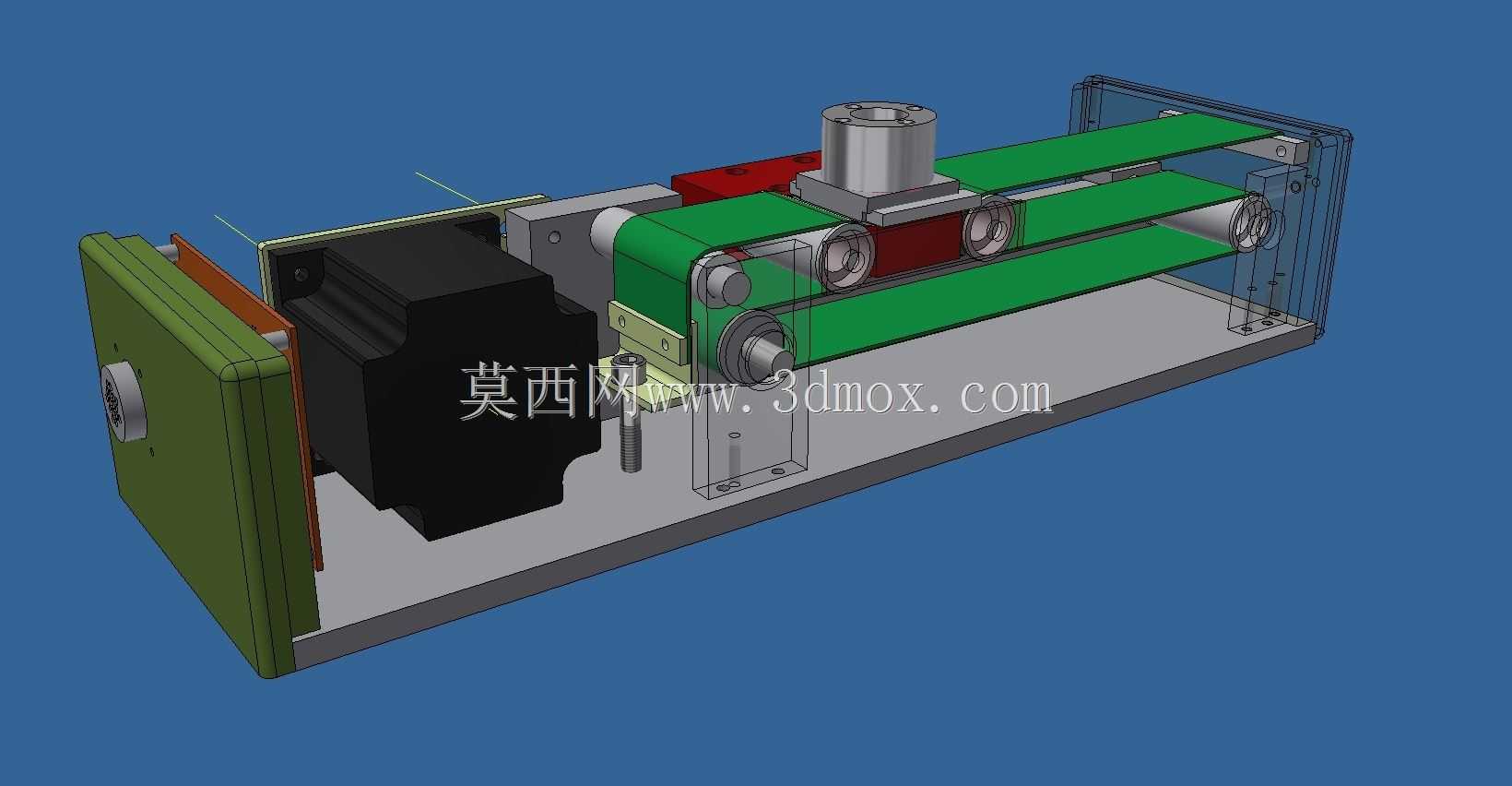

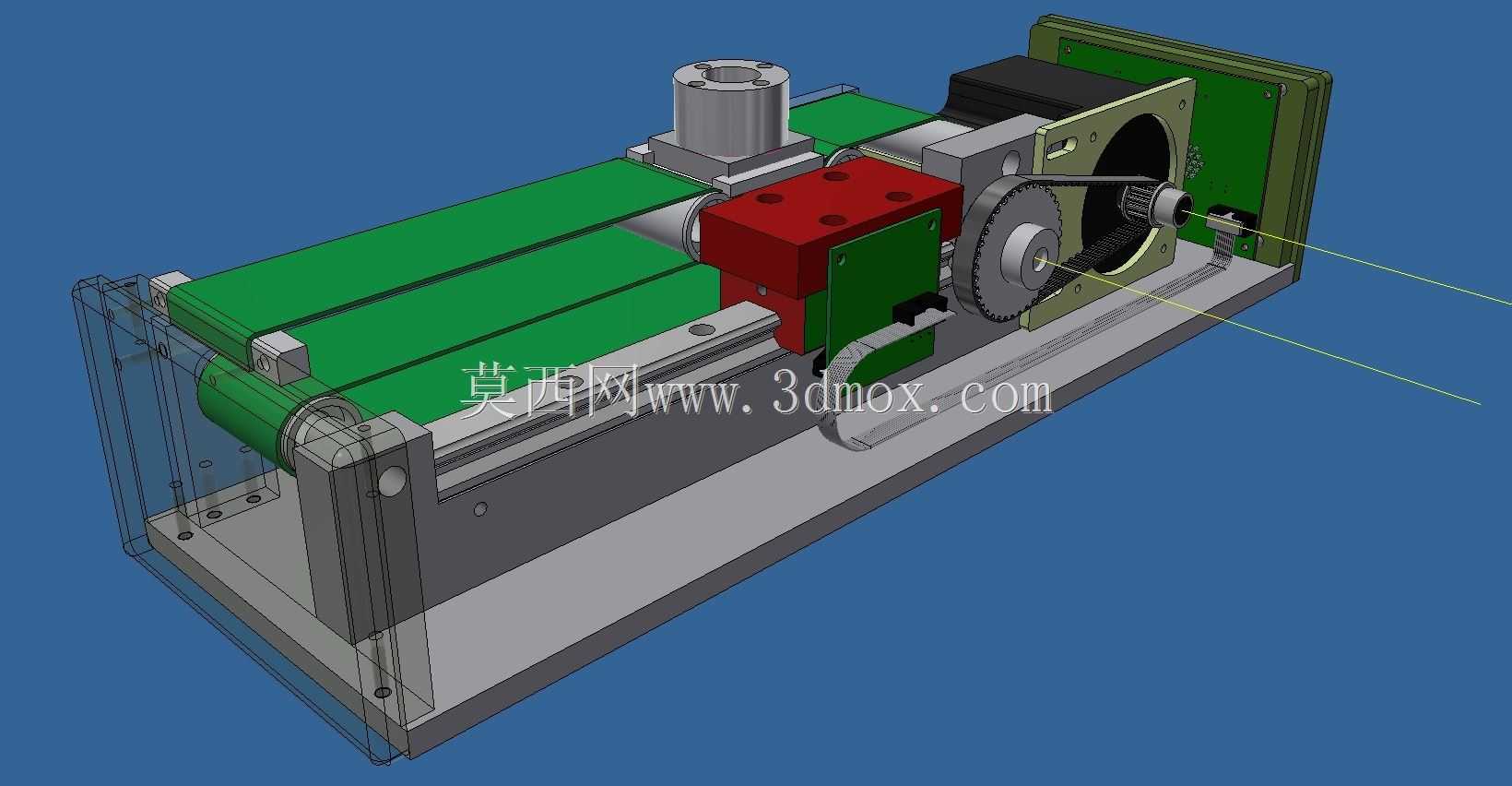

　　从结构设计细节来看，装置的驱动端采用集成式安装座，可直接适配标准法兰的伺服或步进电机，电机输出轴通过同步带轮连接内部的传动辊组，两组平行布置的传动辊张紧内部的环形同步带，同步带的带背与外侧的复合承载平带做刚性连接，承载平带沿着安装底座的两侧导向面做往复运动，滑台安装座直接固定在复合平带的上表面，所有传动啮合部位都被两侧的防护侧板与底座的承托结构完全封闭，外部的粉尘、切削液、金属碎屑无法进入传动啮合区域，仅承载平带的外表面暴露在环境中，而平带表面无啮合齿结构，即使附着杂物也不会影响传动运行，日常仅需擦拭平带外表面即可完成基础维护。

　　功能特性层面，这款定位装置最突出的优势是全行程自校准能力，区别于常规开环带传动滑台依赖脉冲计数计算位置的逻辑，该机构在每个回程的端点设置了基准触发位，每次回到端点位置时都会通过外部反馈信号重置位置计数，即使运行过程中因为负载冲击、带体微量伸长出现打滑丢步，也会在回程校准后消除累计误差，不需要额外加装高精度光栅尺就能实现稳定的重复定位精度，大幅降低了恶劣工况下的传感部件防护成本。同时复合带结构本身具备一定的弹性缓冲能力，在滑台受到轴向冲击载荷时，带体可以吸收部分冲击能量，避免刚性传动结构容易出现的辊轴变形、连接部位断裂问题，抗冲击性能远优于同规格的丝杠传动滑台。

　　安装边界与尺寸适配方面，装置的底座采用一体化挤压铝型材结构，底面设置了标准的T型安装槽，可直接通过T型螺栓固定在设备机架或者安装平台上，不需要额外加工安装孔位，适配不同的安装间距需求。滑台安装面预留了成组的螺纹安装孔，可直接搭载末端执行夹具、检测传感器、作业工具等负载，安装孔位的间距符合通用直线滑台的安装规范，可直接替换同行程的常规带传动滑台，不需要改动原有设备的安装结构。装置的整体宽度控制在120mm以内，高度不超过80mm，在狭小的设备安装空间内也能完成布置，有效行程可根据实际使用需求调整辊组间距实现定制，单段最长有效行程可做到1200mm，满足大部分中短行程直线定位的需求。

　　实际选型应用时，需要注意该装置的负载能力与带体张紧力的匹配，搭载水平负载时可根据运行速度调整张紧辊的预紧力，速度低于0.5m/s时可适当降低预紧力延长带体使用寿命，速度高于1m/s时需适当提高预紧力避免高速运行下带体跳动。垂直安装使用时需要额外配置平衡机构抵消滑台与负载的自重，避免断电情况下滑台下坠。由于传动部位完全封闭，该装置可直接应用在有喷淋、多粉尘的作业场景，比如石材切割的喷头定位、矿山设备的巡检探头移动、建材生产线的物料挡块调整等场景，不需要额外加装风琴罩或者钢板防护罩，整体结构的紧凑性远高于带防护的常规滑台，长期运行的维护频次仅为常规敞开式滑台的五分之一，能有效降低恶劣工况下设备的停机维护时间。
