民用航空涡扇发动机结构演示模型

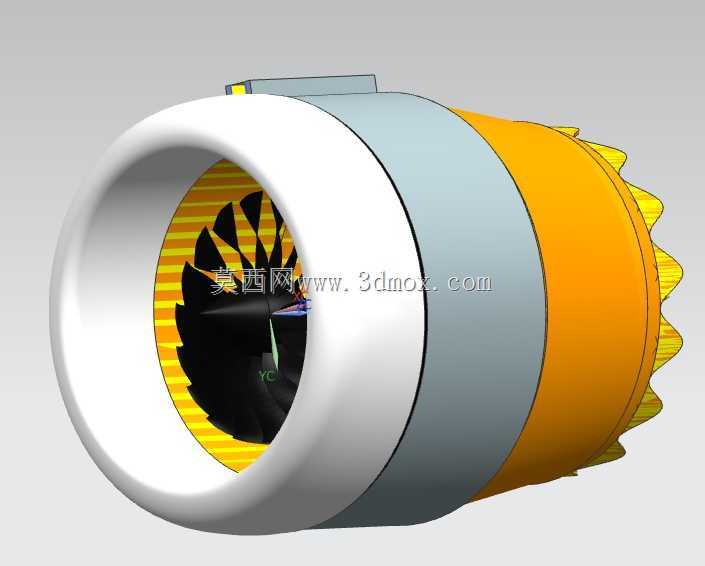

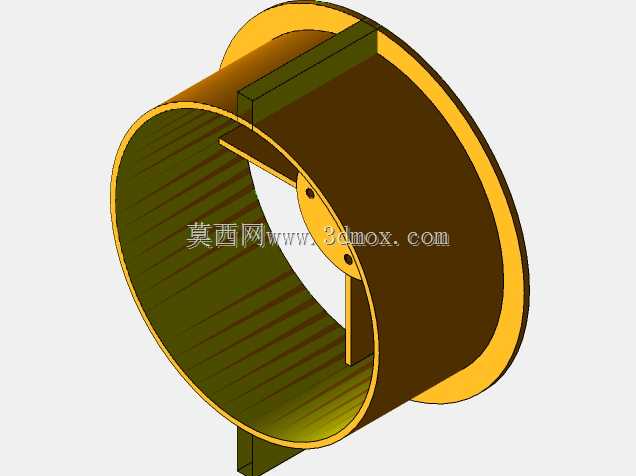

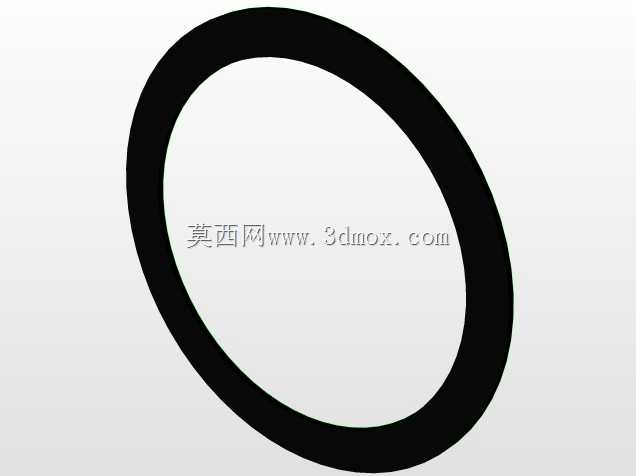

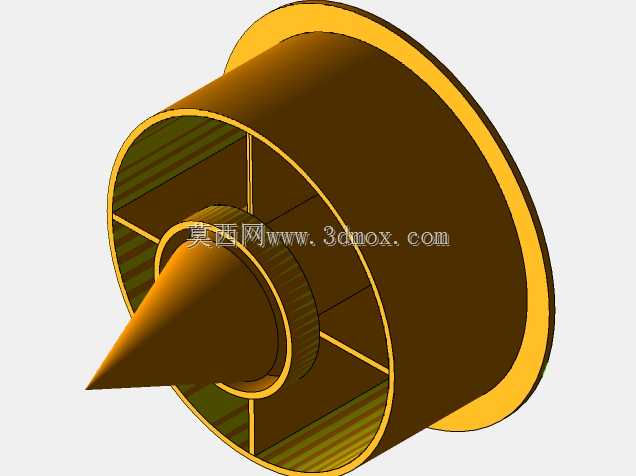

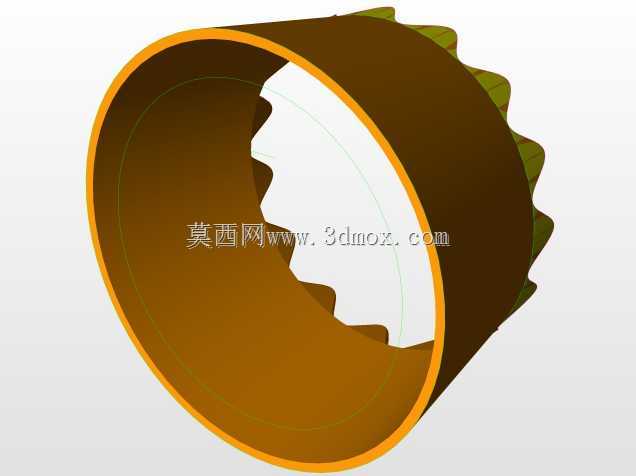

该模型还原的是民用航空领域常用的大涵道比涡轮风扇发动机核心结构，这类动力装置是当前干线民航客机、大型货运飞机的核心动力来源，承担着为飞行器提供巡航推力、驱动机载辅助系统运转的核心作用，直接决定飞行器的航程、载重能力与燃油经济性。从实际应用场景来看，这类大涵道比涡扇发动机多用于万米高空的长航程巡航工况，需要在高低温交变、高负荷、高转速的复杂环境下持续稳定工作，因此结构设计上需要兼顾气动效率、结构强度与维护便捷性。模型完整呈现了发动机的核心组成部分：前端大尺寸进气道采用圆滑过渡的唇口设计，能够在不同飞行姿态下均匀导入进气气流，降低进气畸变对压气机工作稳定性的影响；进气道内侧的风扇叶片采用宽弦后掠的气动布局，能够在提升进气压缩效率的同时降低工作噪音，这也是大涵道比发动机区别于军用小涵道比发动机的典型特征。模型中段的机匣采用分段式模块化设计，不同分段分别对应低压压气机、高压压气机、燃烧室与高低压涡轮的安装舱段，这种分段结构在实际生产中能够降低加工难度，在运维场景下可以单独拆解故障段进行检修，无需整体拆解发动机，大幅缩短地面维护周期。尾段的锯齿状喷口设计是当前新一代民用航发的典型特征，能够加快高温排气与外界冷空气的混合速度，降低排气噪音，满足机场周边的噪音管控要求。从设计思路来看，该模型采用了等比例简化的结构呈现方式，省略了实际发动机内部复杂的管路、线束与附件传动结构，重点突出核心气流通道与转子部件的位置关系，能够直观展示外涵道与内涵道的气流走向：外涵道气流直接通过风扇加速后排出提供主要推力，内涵道气流经过压气机压缩、燃烧室燃烧后驱动涡轮运转，再从尾喷口排出提供额外推力。在安装边界方面，这类发动机通常采用翼下吊装的安装方式，模型呈现的机匣外侧安装节位置，对应实际发动机与飞机挂架的连接接口，安装时需要保证发动机轴线与飞机纵轴的平行度偏差在允许范围内，避免产生额外的飞行阻力与结构振动。模型的整体外形尺寸符合窄体干线客机配套动力的大致比例，进气道直径约为发动机总长度的三分之一，涵道比约为10:1，符合当前主流民用大涵道比涡扇的参数特征，能够用于航空科普教学、机务人员岗前结构认知培训，也可为航空相关专业的课程设计提供直观的结构参考。
