可3D打印二氧化碳往复式动力装置

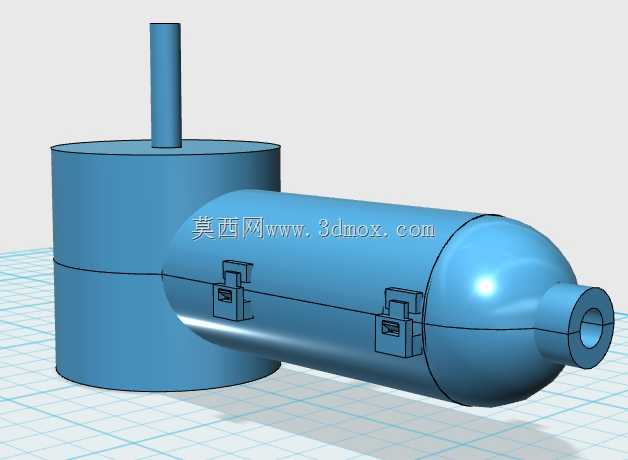

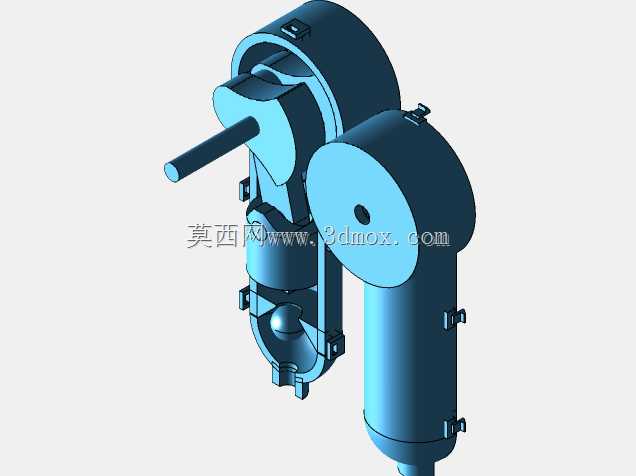

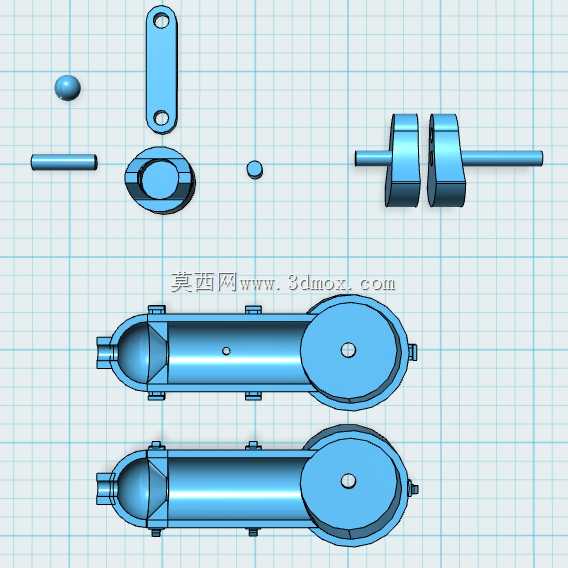

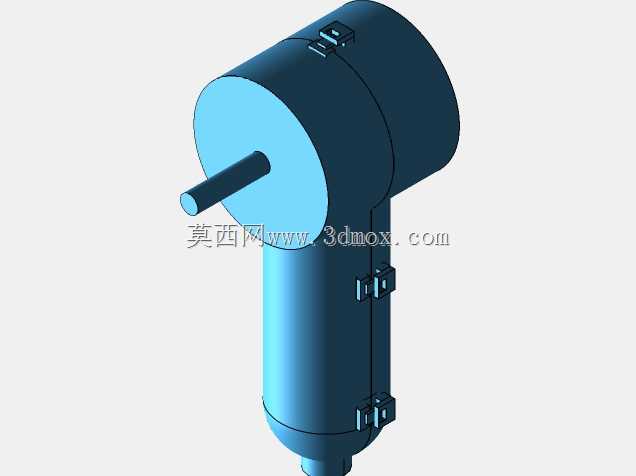

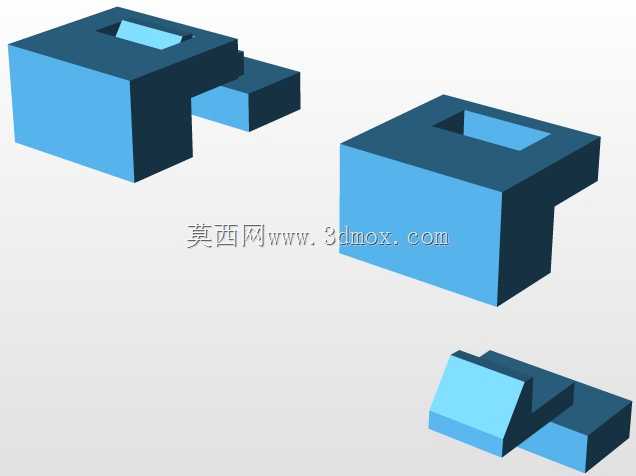

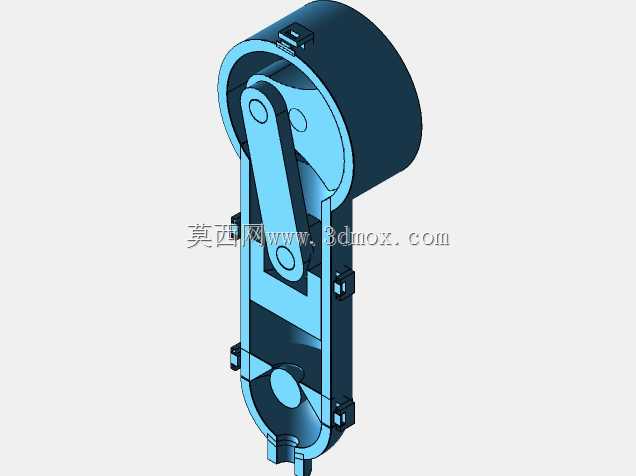

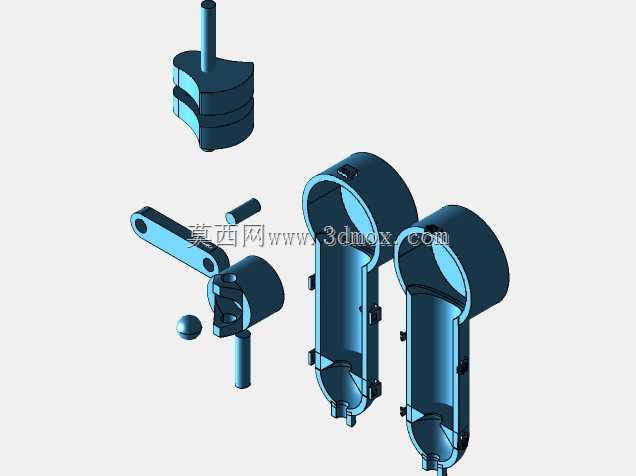

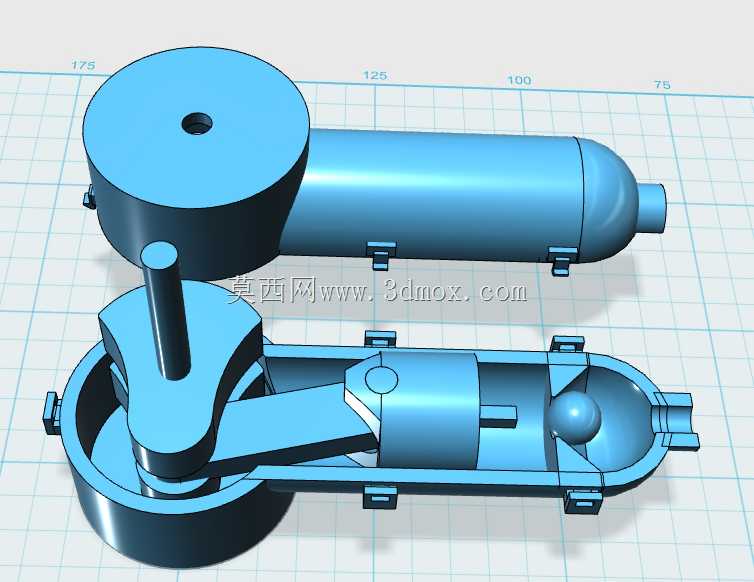

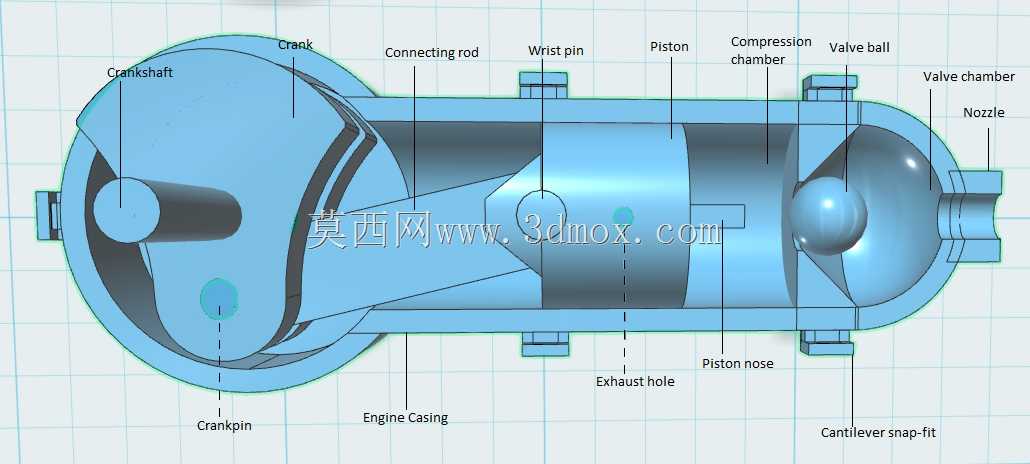

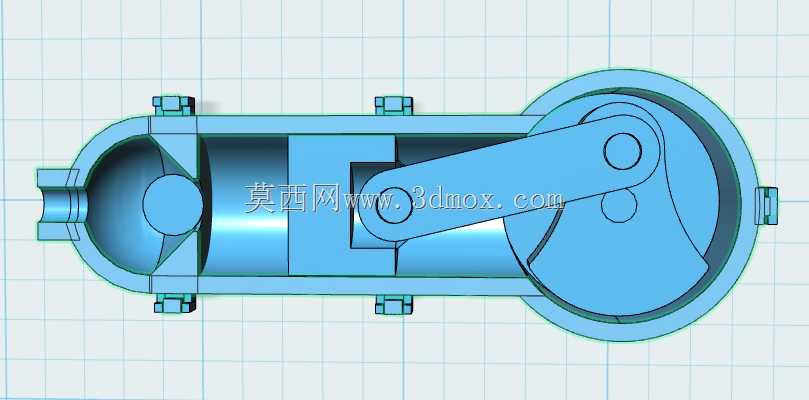

这款二氧化碳往复式动力装置，主要面向科教演示、创客DIY制作以及小型气动动力验证场景使用，可作为物理教学中气动能量转换的直观演示载体，也能为小型创意装置提供稳定的低压动力输出，在青少年科创教育、个人机械创作领域有着较高的实用价值。装置以液态二氧化碳汽化产生的高压气体作为动力源，通过气体压力推动活塞做往复直线运动，再经由曲柄连杆机构将直线运动转化为旋转运动，最终通过端部的飞轮输出稳定扭矩，整套动力转换过程结构清晰，能够完整呈现往复式动力设备的核心工作逻辑，帮助使用者直观理解热能-压力能-机械能的能量转换路径。设计过程中充分考虑了3D打印的工艺特性，所有零部件均采用无复杂内流道、无悬空倒扣的结构设计，壁厚控制在1.5mm到3mm之间，既保证了零部件的结构强度，又能避免打印过程中出现翘曲、支撑难以去除的问题，各运动部件之间预留了0.2mm的装配间隙，无需二次打磨即可完成顺畅装配，降低了制作门槛。整体结构采用模块化拆分设计，分为储气腔、动力缸、传动曲柄、飞轮四个独立模块，各模块之间通过卡扣与定位销实现连接，无需额外粘接即可完成组装，既方便后期对易损部件进行单独更换，也便于使用者根据自身需求调整储气腔容积、活塞行程等参数，适配不同的动力输出需求。整体外形尺寸控制在180mm*80mm*100mm范围内，安装边界规整，底部预留了四个M3规格的安装孔位，可直接固定在各类创意小车、小型机械演示平台上，不会与周边其他结构产生干涉。装置的储气腔采用流线型圆柱过渡设计，在保证容积足够的前提下降低了气体流动阻力，动力缸内壁做了等径公差优化，能够保证活塞运动过程中的气密性，减少气体泄漏带来的动力损耗，端部配置的配重飞轮可储存旋转惯性，有效抵消活塞往复运动的顿挫感，让动力输出更加平稳顺滑。整套装置没有复杂的精密零部件，普通FDM3D打印机即可完成全部零件的制作，使用常规PLA耗材就能满足强度要求，制作成本低廉，组装完成后仅需接入标准二氧化碳小钢瓶即可正常工作，操作门槛极低，既适合作为机械原理教学的实操教具，也能作为创客爱好者的创意动力组件，拓展出更多趣味机械作品。
