3D打印机改装皮带传动波顿挤出结构

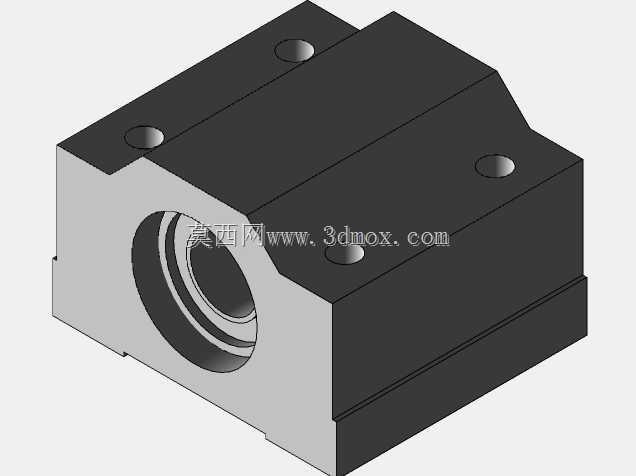

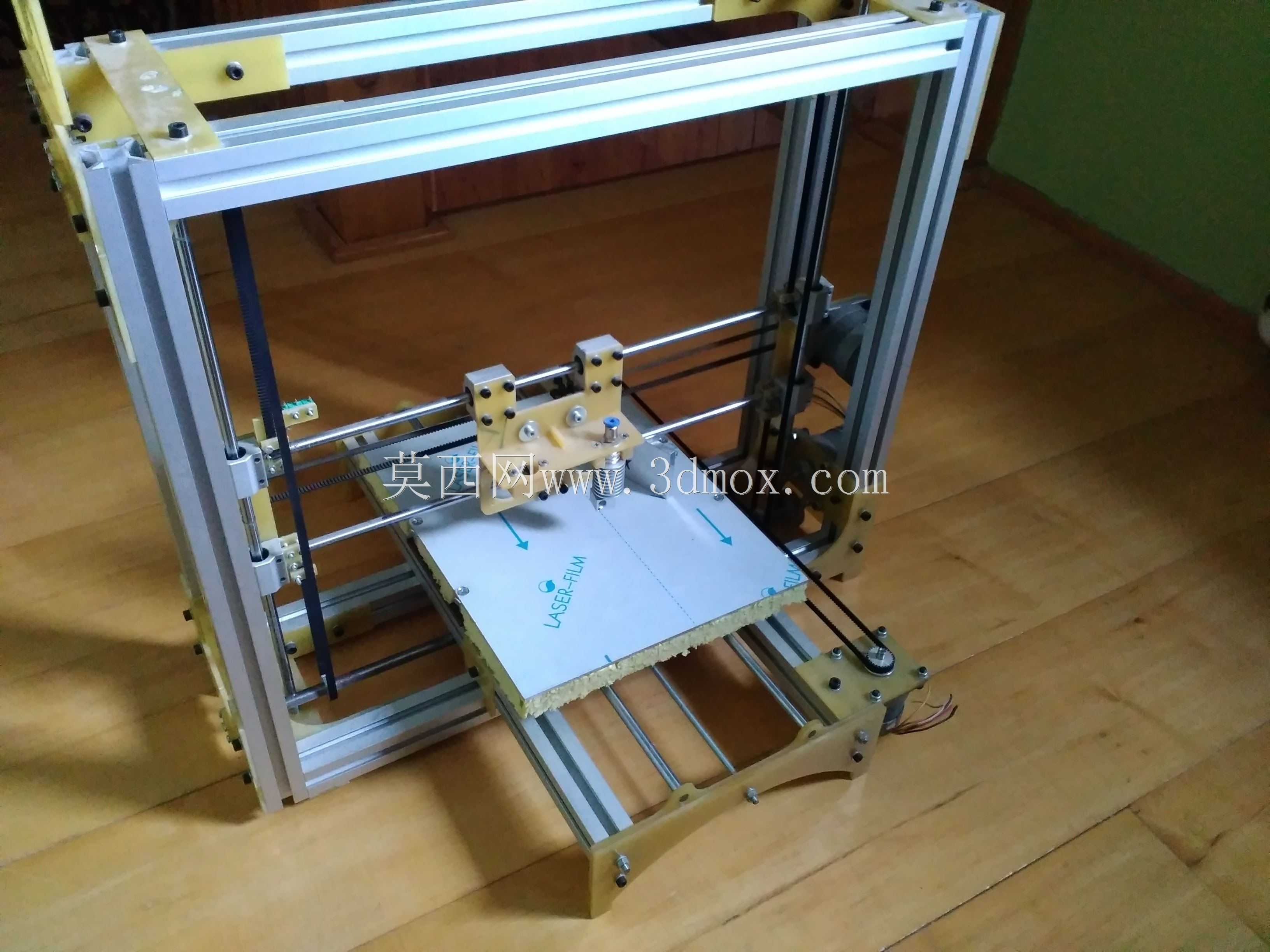

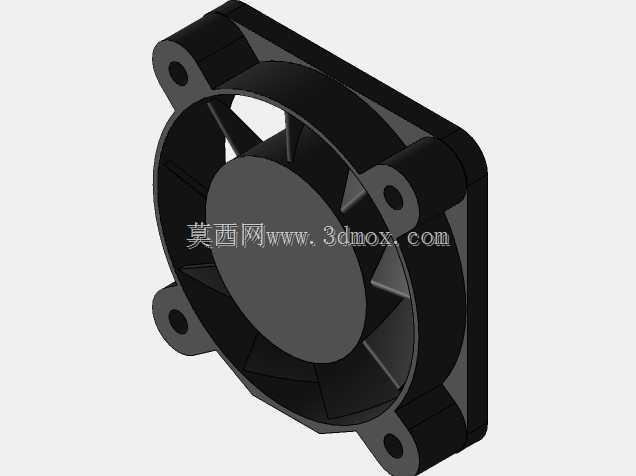

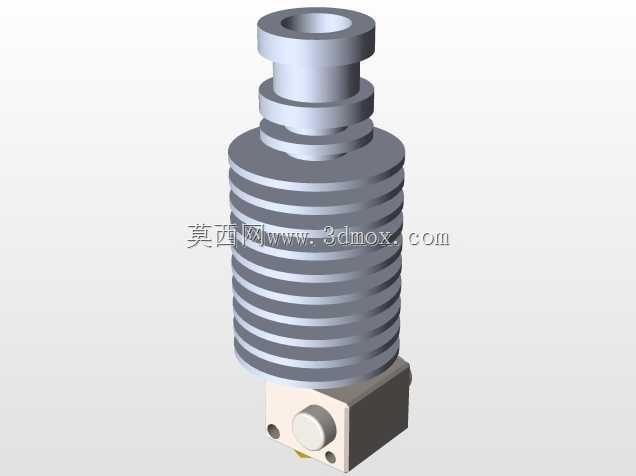

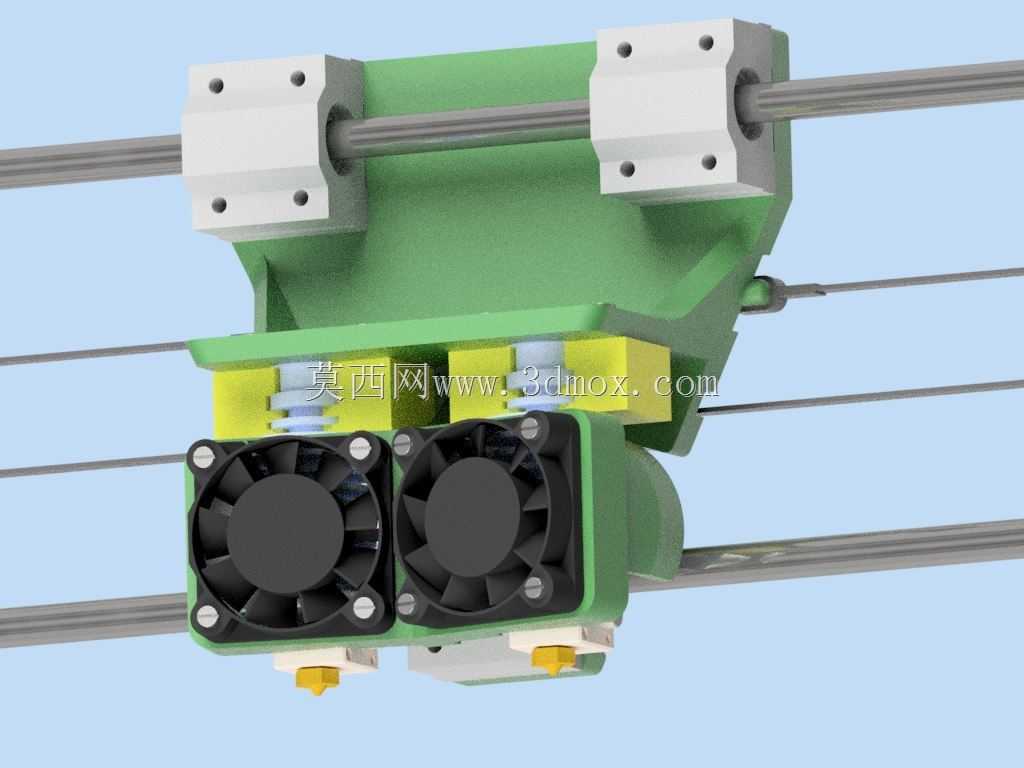

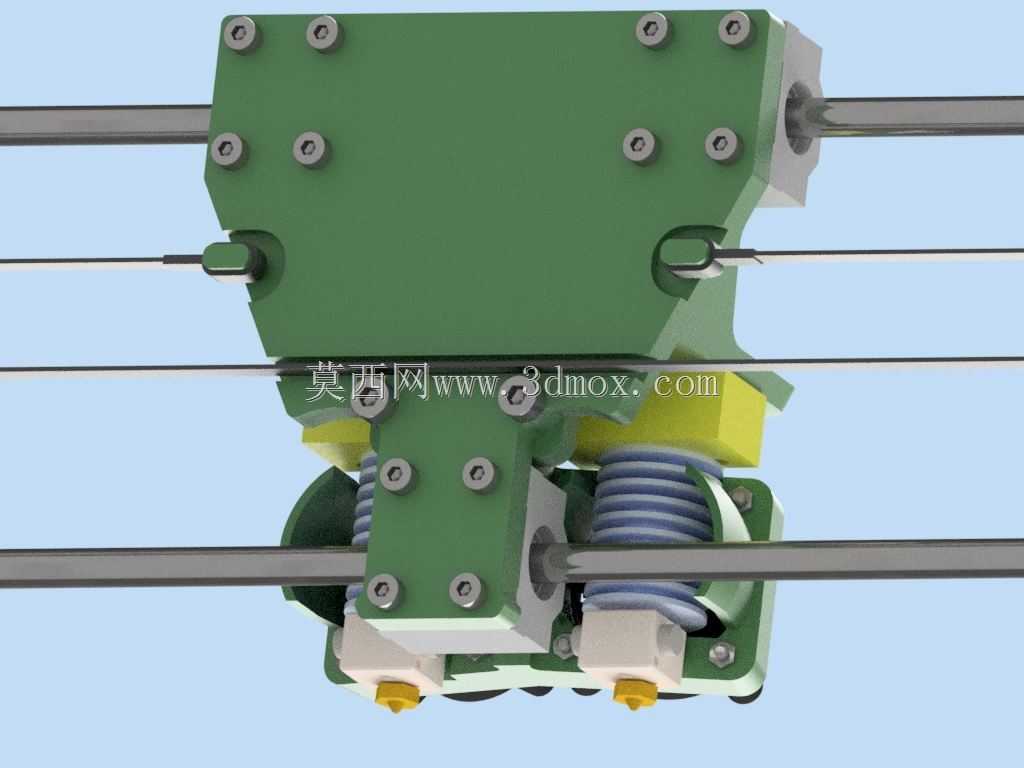

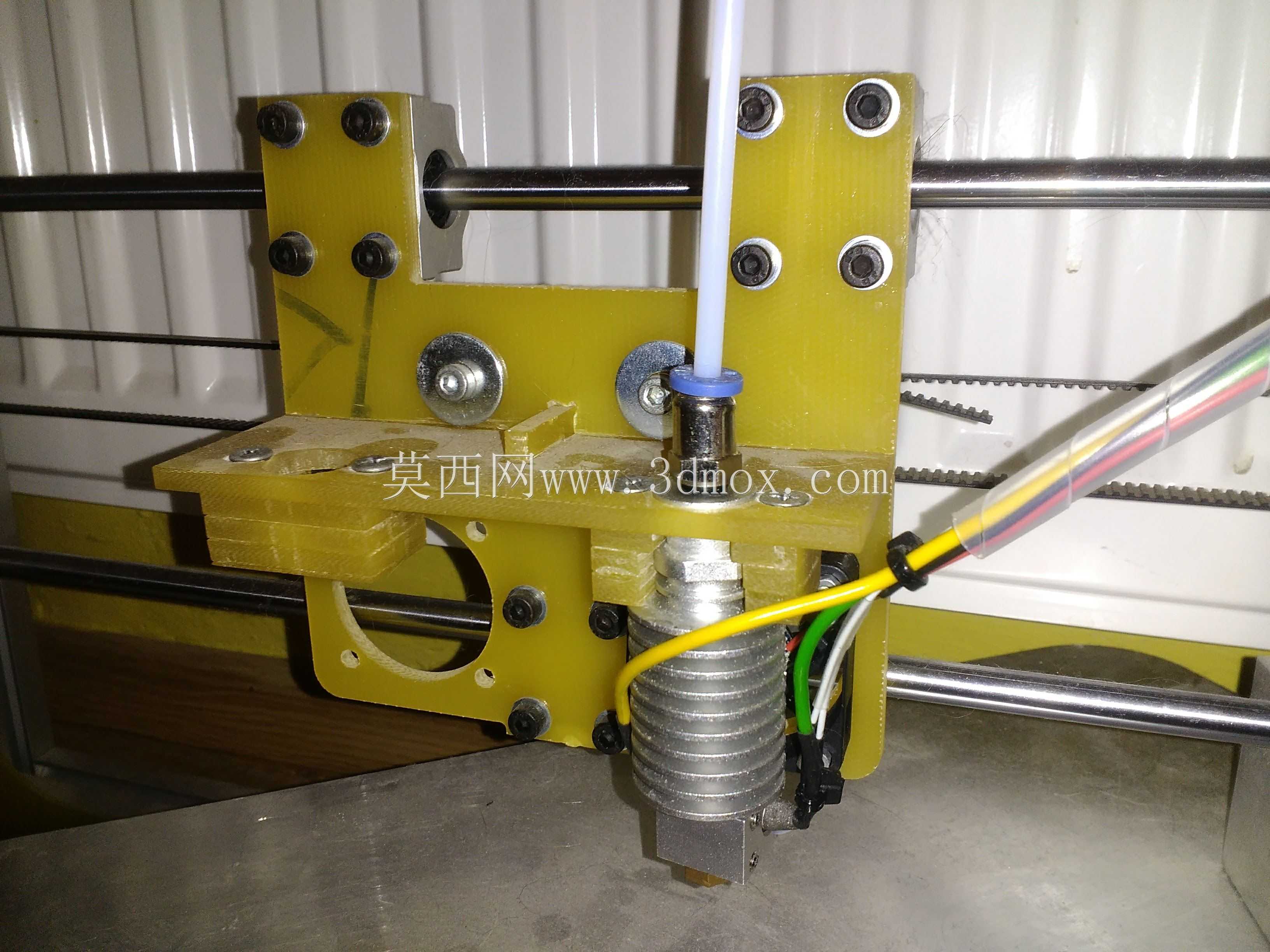

该结构是面向桌面级FDM 3D打印机的定制化改装挤出组件，主要应用于业余DIY桌面3D打印设备的性能升级场景，可直接替换原有Z轴梯形螺纹传动的挤出机构，解决原有结构扭矩不足、传动响应滞后、挤出压力不稳定的痛点，适配日常创意模型打样、小型功能件试制、个性化定制零件生产等桌面级3D打印作业需求。整套挤出组件自重控制在600克左右，大幅降低运动轴负载，可有效提升打印过程中轴系移动的响应速度，减少运动惯性带来的打印振纹，提升成型件表面质量。设计上采用齿形皮带替代原有梯形螺纹传动结构，搭配步进电机提供足够的输出扭矩，可直接承载皮带与挤出电机的整轴负载，同时将电机供电电压从常规12V提升至24V，进一步强化动力输出能力，避免大流量挤出时出现的扭矩不足、丢步问题。针对原有结构存在的散热缺陷，设计中对Z轴梯形螺纹结构做了优化改进，采用直吹式进风冷却结构，搭配两个40×40毫米规格的散热风扇，对挤出喉管、加热块区域做定向散热，有效减少耗材在喉管内提前软化引发的堵头故障，保障长时间连续打印的稳定性。整套结构的主体承载框架采用30×30×500mm规格的工业铝型材加工制作，型材之间通过精密铣削加工的玻璃纤维连接件完成拼接组装，整体结构刚性优异，可承受高速打印运动下的冲击载荷，不易出现结构形变。组件采用分体式模块化设计，整体可拆分为两个独立部分，日常维护、部件更换时无需完全拆解整机，转移部署十分便捷。安装边界上，组件适配标准E3D挤出机的安装孔位，可直接搭载在配备线性轴承的光轴运动导轨上，无需对原有打印机的运动平台做大规模改造即可完成换装，改装后可将设备的有效打印区域拓展至约1.5厘米的成型范围，兼容PLA、ABS等常规FDM耗材，也可适配PolyJet工艺的RGD525类光敏树脂材料的挤出作业，满足不同工艺的打印使用需求。
