米勒MIG焊机三维设计模型

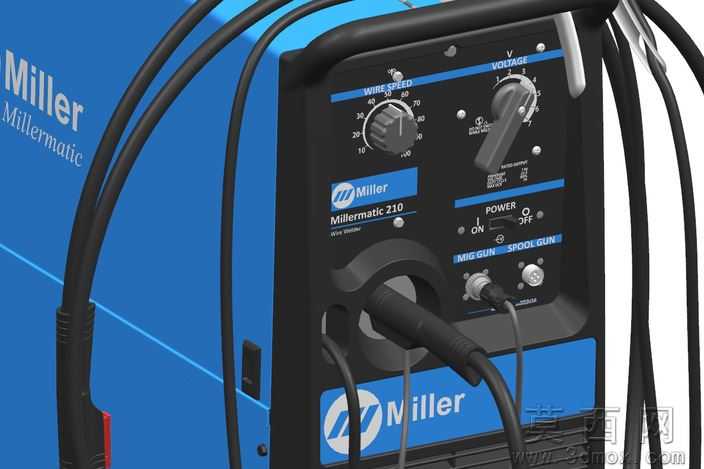

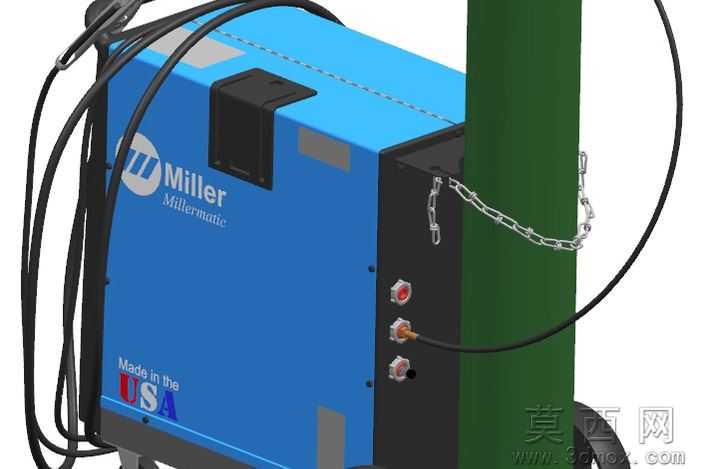

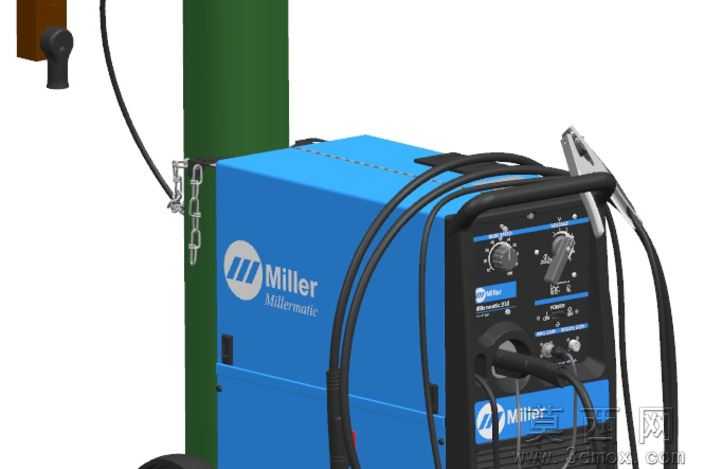

本模型为米勒品牌MIG熔化极气体保护焊机的高精度三维建模成果，建模流程遵循工业设备逆向建模的标准逻辑：首先以实物焊机的外观尺寸、结构布局为参考基准，在NX软件中完成主体轮廓的草绘定位，依次搭建焊机主机箱体、前面板操控区、线缆接口、接地夹挂放结构、侧面品牌标识区的基础特征，再通过倒角、抽壳、阵列等细节特征命令完善各部件的装配契合度，最后将完成的装配体导出为多格式文件，确保不同软件环境下的结构完整性。参数设计阶段严格匹配民用级MIG焊机的真实尺寸比例，主机箱体长宽高设定为符合便携移动焊机的常规尺寸，前面板的旋钮、调节拨杆、接口插孔均按照实物的操作布局做1:1还原，线缆的弯曲半径、接地夹的开合结构、挂放挂钩的承重尺寸都经过参数化校验，避免出现结构干涉或比例失真的问题。渲染材质环节针对不同部件做了精准的材质匹配：主机箱体采用哑光蓝色金属漆材质，还原米勒焊机经典的品牌外观配色，前面板操控区采用磨砂黑色工程塑料材质，调节旋钮做金属镀铬质感处理，连接电缆采用黑色橡胶材质并添加细微的表面纹理提升真实感，接地夹采用镀锌金属材质，侧面的品牌Logo采用丝网印刷的质感呈现，配套的绿色立柱、接地挂钩等附属部件也分别匹配对应金属、橡胶的材质属性，最终渲染效果贴近实物的视觉表现。结构原理层面完整还原了MIG焊机的外部功能结构：主机箱体为内部焊接电源、送丝机构提供防护空间，前面板的旋钮分别对应电流调节、电压匹配、送丝速度调节等核心焊接参数控制功能，多根外接电缆分别对应焊枪连接、电源输入、接地回路的功能接口，侧面的挂放结构用于收纳焊枪与接地夹，底部的支撑结构保证焊机放置的稳定性，整体结构完全符合MIG焊机的实际功能布局。软件兼容方面，模型提供SolidWorks原生格式，同时导出STEP、IGES通用中间格式，可兼容UG、Creo、3ds Max、AutoCAD等主流三维设计软件，不同软件导入后可直接进行结构拆解、运动仿真、渲染出图等操作，不会出现特征丢失或面破损的问题，附带的效果图文件可直接用于方案展示参考。研发教学应用层面，该模型可作为焊接设备结构设计的参考案例，用于职业院校焊接专业、机械设计专业的设备结构教学演示，帮助学习者直观理解MIG焊机的外部布局与功能分区，也可作为焊接工作站布局设计的配套设备模型，用于工业焊接生产线的三维场景搭建，同时也能为焊机外观改型设计提供基础的模型参考，缩短同类产品的研发建模周期。
