汽车车身自动焊接工作站机械臂设计

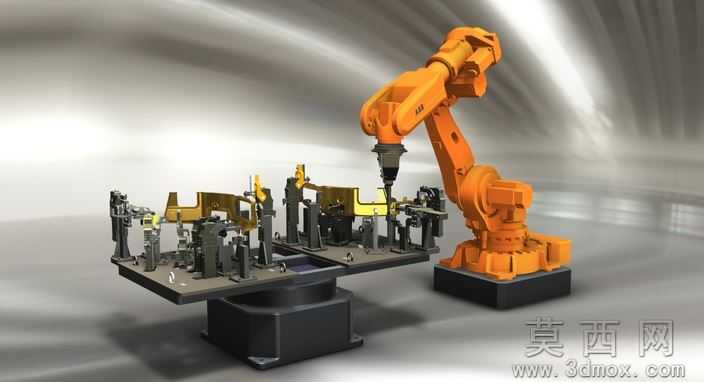

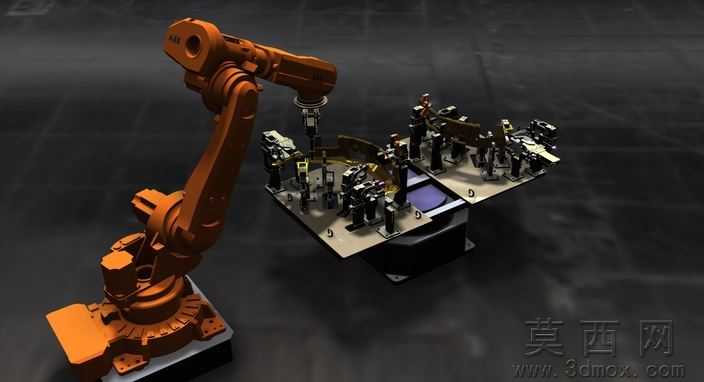

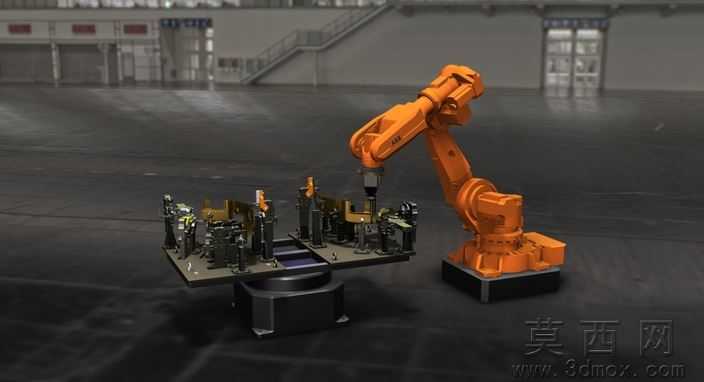

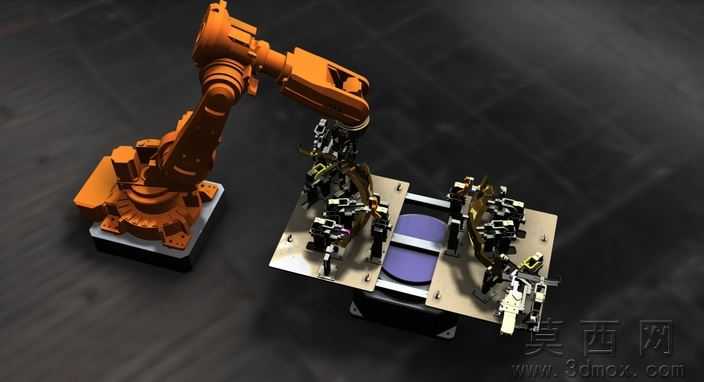

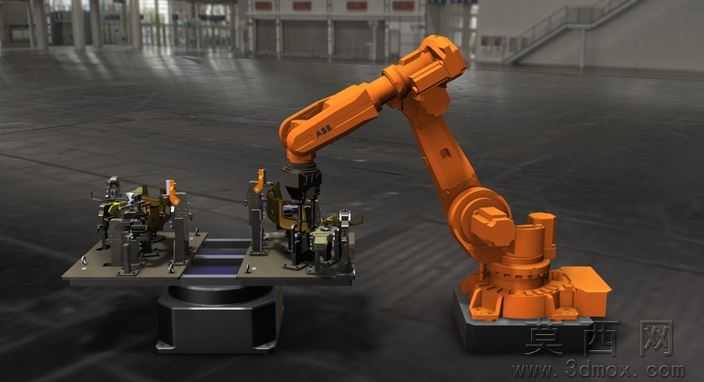

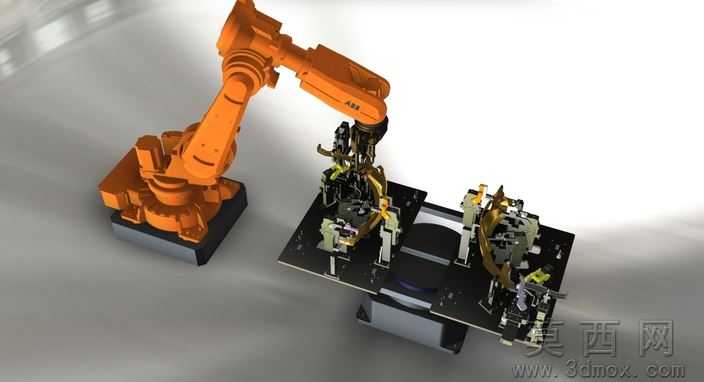

本模型为汽车车身焊接场景的自动化焊接工作站完整三维设计，建模阶段以真实工业焊接产线为参考基准，首先完成六轴焊接机械臂的关节参数化建模，依次定义底座回转关节、大臂摆动关节、小臂俯仰关节、手腕三个旋转关节的运动限位与装配约束，确保各关节运动无干涉，匹配真实工业焊接机器人的运动行程范围；随后完成双工位回转焊接工作台的建模，对工作台面上的车身焊接夹具、定位销、夹紧气缸组件逐一进行结构还原，保证夹具定位面与车身焊接工件的贴合精度符合焊装工艺要求。参数设计层面，机械臂臂展参数适配双工位工作台的作业覆盖范围，末端焊枪安装法兰采用通用标准接口尺寸，回转工作台的回转直径、承载台面尺寸参考主流汽车白车身焊接工位的设计规范，夹具的夹紧行程、定位销公差均按照汽车焊装工装的精度标准设定，所有配合尺寸预留合理的装配间隙，符合实际机械加工的公差要求。渲染材质环节，机械臂本体采用工业橙哑光烤漆材质，还原真实焊接机器人的外观质感，底座部分做深灰色金属磨砂处理，工作台夹具组件根据零件属性分别赋予黑色阳极氧化铝、镀锌钢、橡胶缓冲垫等对应材质，地面采用工业环氧地坪材质，场景添加工厂车间环境光与局部补光，还原真实焊装车间的视觉效果，同时在模型表面添加合理的光影反射，提升渲染真实感。结构原理上，整套工作站采用双工位回转布局，操作人员可在外侧工位完成工件上下料，内侧工位由机械臂完成自动焊接作业，回转台切换工位后即可进入下一轮焊接循环，大幅提升焊接作业效率；六轴机械臂通过多关节联动可实现复杂空间轨迹运动，能够覆盖车身焊接位置的所有焊缝点位，夹具通过多点定位与气动夹紧实现车身部件的精准固定，避免焊接过程中工件移位影响焊接精度。软件兼容方面，模型提供STL通用三维格式，同时附带效果图与AutoCAD格式的二维参考文件，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件，支持直接导入进行装配干涉检查、运动仿真分析，也可导入3Dmax、Blender等渲染软件进行场景效果调整，无需额外格式转换即可用于不同设计场景。研发教学应用层面，该模型可作为高校机械工程、自动化专业的工业机器人课程教学案例，帮助学生理解六轴机器人的运动学原理、自动化焊接工作站的布局逻辑，也可作为企业焊装产线设计的参考方案，用于新员工的焊装工艺培训，同时也可用于自动化设备研发阶段的方案验证，通过运动仿真提前排查工作站的作业盲区与干涉问题，缩短产线研发的调试周期，降低实体样机的试制成本。
