无摩擦磁力轴承结构设计

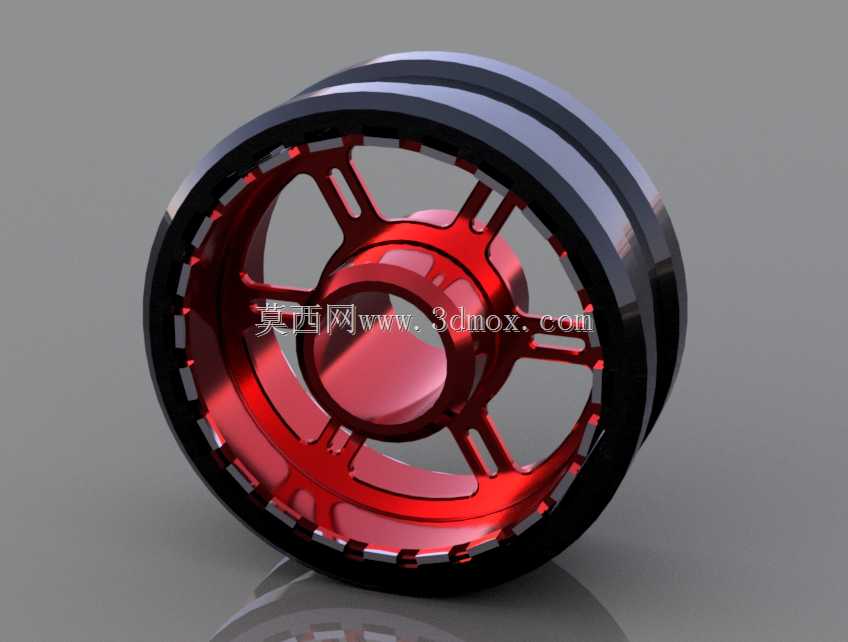

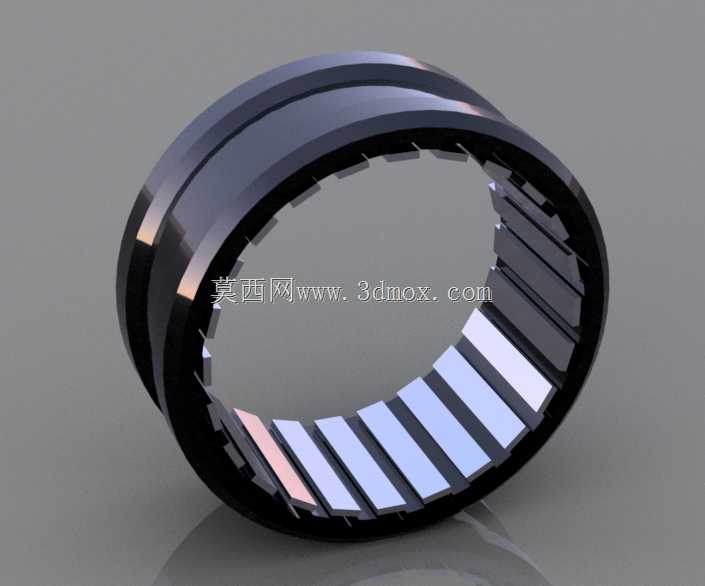

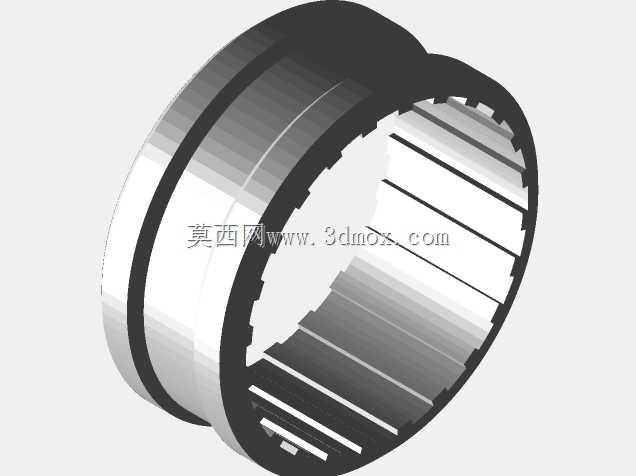

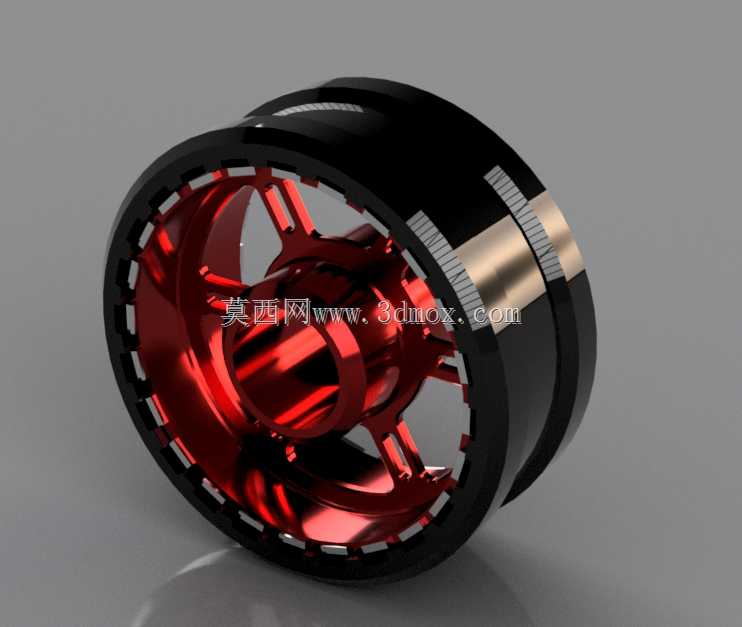

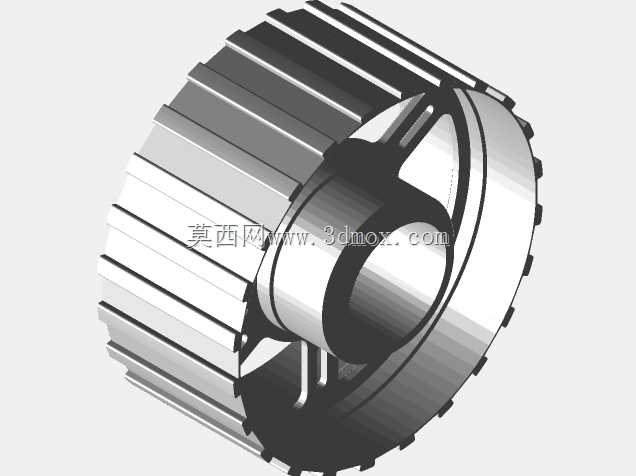

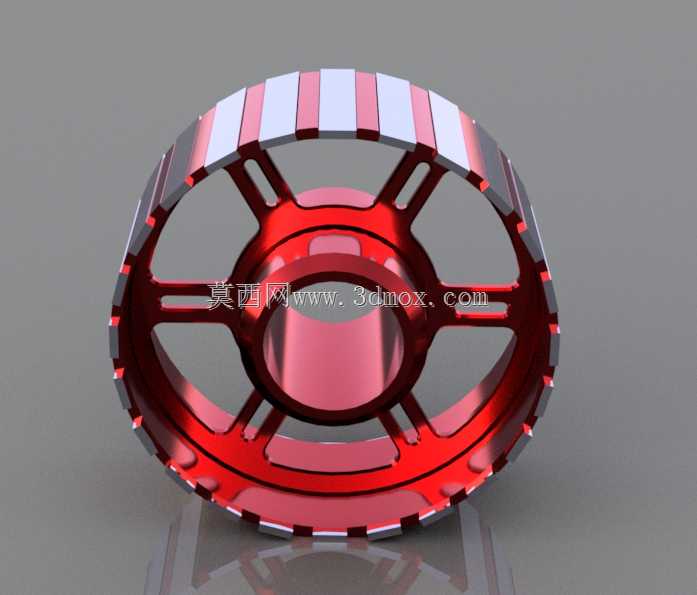

这款无摩擦磁力轴承主要面向低负载、高转速的精密传动场景，常见于小型精密仪器、低功率动力传输单元、轻载实验设备等对传动损耗有严苛要求的领域，能够替代传统接触式轴承解决长期运行的磨损、润滑维护、摩擦发热等痛点。它依靠同名磁极相斥的磁作用力实现转子与定子的无接触支撑，运行过程中不存在机械接触摩擦，不会产生接触磨损，也无需额外添加润滑介质，能够大幅降低轻载工况下的传动损耗，提升低质量负载设备的运行效率，同时减少日常维护的工作量，在长期连续运行的场景下稳定性表现更突出。设计过程中核心围绕磁斥力的均匀分布展开，通过对称的磁极排布让转子在径向获得均匀的悬浮支撑力，保证转子运转过程中的同轴度，避免出现偏载、蹭碰的问题；同时针对磁极的安装定位做了适配设计，在转子和定子对应位置预留了标准磁铁的安装槽位，无需复杂的二次加工，装配时只需按照对应位置嵌入指定尺寸的磁铁即可完成组装，大幅降低了生产装配的难度。尺寸方面，转子部分直径为160mm，宽度为80mm，适配3*1/2*1/8规格磁铁的安装需求；定子部分直径为190mm，宽度为80mm，适配3*1/2*1/8规格磁铁的安装，整体安装边界清晰，能够直接适配对应尺寸区间的安装腔体，不需要对配套设备的安装位做大幅修改。在轻载工况下，这款轴承可以保持极高的传动效率，几乎没有摩擦带来的能量损耗；当负载重量或者动力输入持续提升时，磁斥力的支撑余量会逐步降低，效率会出现平缓的下降，因此更适配长期稳定轻载运行的场景，相比传统接触式轴承，无论是短期的运行效率还是长期的使用寿命都有明显的优势，也不会出现传统轴承长期运行后磨损间隙增大、运转精度下降的问题。
