Arduino Uno适配数控扩展屏蔽板结构设计

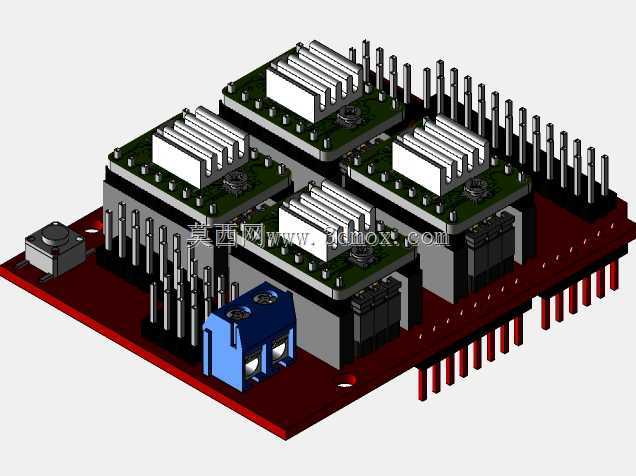

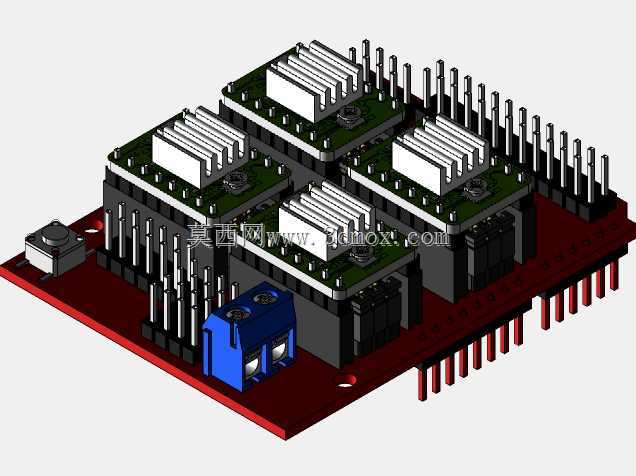

这款数控屏蔽扩展板是面向Arduino Uno主控板开发的专用功能拓展载体，主要应用于桌面级小型数控设备、DIY雕刻机、3D打印机运动控制、小型机械臂驱动等创客开发与小型工业控制场景，能够为开源主控提供稳定的多轴步进驱动承载能力，解决主控板IO口驱动能力不足、驱动模块分散接线杂乱的实际使用痛点。从实际用途来看，该扩展板直接叠装在标准Arduino Uno板上方，通过排针与主控板所有IO引脚实现电气连接，板载四路步进电机驱动安装位，可同时搭载四片A4988或DRV8825类常用步进驱动模块，实现三轴运动平台加一路挤出轴或第四旋转轴的运动控制需求，板上预留的散热片安装位能够为驱动模块提供被动散热能力，保证长时间运行下驱动芯片不会因过热触发过流保护。在功能特性设计上，板载集成了步进驱动的使能、方向、脉冲信号的走线优化，所有信号走线做了等长与抗干扰处理，避免高速脉冲传输过程中出现信号丢步问题；板边预留的外接电源接口可直接接入12-24V直流动力电源，为步进电机提供独立供电，避免驱动电流倒灌损坏主控板；板载的蓝色接线端子区域为电机接线、限位开关接线提供了便捷的压接接口，无需额外焊接即可完成整套运动系统的接线作业。设计思路上完全遵循标准Arduino Uno的安装孔位与排针布局，整体长宽尺寸与Uno主控板完全匹配，叠装后总高度控制在35mm以内，不会超出常规桌面设备的安装边界，板四角预留的M3安装孔可直接将整套叠装结构固定在设备机架上，排针的伸出长度经过精确计算，既保证叠装后接触可靠，又不会出现引脚过长导致的短路风险。板上的电容、电阻等无源器件均采用贴装布局，最大化节省板面空间，驱动模块安装位周围预留了足够的插拔间隙，方便用户更换不同细分档位的驱动模块，整体结构紧凑规整，兼顾了开源开发的灵活性与工业应用的稳定性。
