Arduino Uno数控CNC扩展盾板结构设计

项目分类:通用机械零部件 发布时间:2025-01-13 ID:897468
  • Arduino Uno数控CNC扩展盾板结构设计
  • Arduino Uno数控CNC扩展盾板结构设计
  • Arduino Uno数控CNC扩展盾板结构设计

  这款扩展板是面向小型桌面数控设备开发的接口转接功能板,核心适配Arduino Uno主控板的标准排针布局,主要解决桌面级CNC雕刻机、小型数控走刀设备的驱动信号转接、供电整合问题,在创客DIY小型数控设备、教学用小型数控实训平台、桌面级激光雕刻改造项目中应用十分广泛。

  从实际使用场景来看,不少入门级数控DIY项目里,用户直接用杜邦线连接主控与步进驱动时,经常出现接线错误、信号干扰、接线松脱的问题,这款扩展板直接将四路步进驱动的安装位、信号接线、供电回路全部集成在一块PCB上,用户只需要将对应步进驱动模块直接插装在板上的预留插座,不需要逐根焊接信号线路,大幅降低接线出错概率,也能减少设备运行过程中因为震动导致的接线松脱故障。

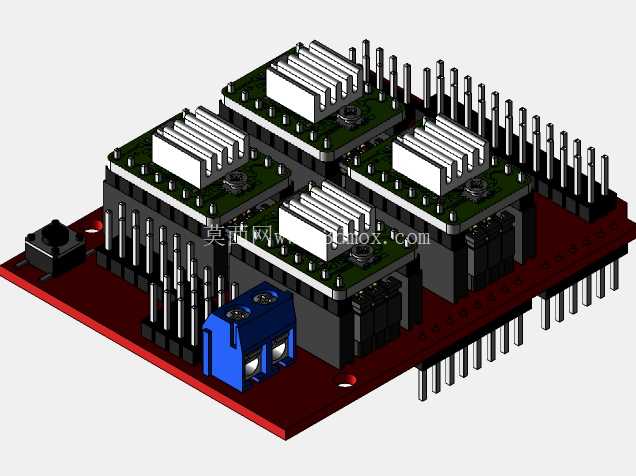

  设计层面上,整块板采用红色阻焊层PCB基材,四个驱动安装位按照2x2的矩阵布局排布,每个驱动位上方预留了足够的散热空间,适配常见的A4988、DRV8825这类步进驱动模块的安装尺寸,驱动模块上方的散热片可以直接垂直安装,不会和周边元件产生干涉。板载的蓝色接线端子是主电源输入接口,采用大电流螺丝固定接线座,能够承载步进电机驱动所需的大电流输入,避免接插件接触电阻过大导致的发热问题。板体四周的排针完全匹配Arduino Uno板的排针间距与引脚定义,直接叠插在主控板上方即可完成物理连接,不需要额外的固定结构,叠装后整体高度控制在合理范围内,不会占用过多安装空间,适配常见的桌面数控设备的控制盒内部安装尺寸。

  安装边界方面,板体的外形轮廓完全覆盖Arduino Uno板的安装孔位,用户可以直接沿用主控板的固定柱完成整体固定,不需要额外打孔。四个驱动模块的插装方向统一,散热鳍片的朝向一致,便于控制盒内部组织散热气流,避免局部热量堆积。信号走线全部做了等长处理,步进脉冲信号的走线远离大电流供电回路,减少驱动工作时的高频信号对主控的干扰,避免出现步进电机丢步、运行抖动的问题。板上预留的使能、方向、脉冲引脚全部直接连通到主控对应的IO口,不需要额外跳帽设置,插装完成后只需要在固件中匹配对应引脚定义即可正常工作。

  从功能特性来看,这款扩展板整合了步进驱动供电、逻辑信号转接、电机接口引出的全部功能,每个驱动位对应的电机输出接口都采用带锁扣的接插件,连接电机线时可以直接扣紧,避免设备运行震动导致接口脱落。板上的电源回路做了防反接保护,即使用户接反主电源输入,也不会直接烧毁驱动模块和主控板,降低调试过程中的硬件损坏风险。在实际设备改造场景中,不管是小型3D打印机的主控替换、桌面数控雕刻机的控制系统搭建,还是小型点胶设备的运动控制改造,这款扩展板都能快速完成硬件搭建,减少前期接线调试的时间成本。结构设计上充分考虑了DIY用户的装配便利性,所有元件的布局都避开了Arduino板上的USB接口、电源接口位置,叠装之后不会影响主控板原有接口的正常插拔使用,用户不需要拆卸扩展板就能完成程序烧录、串口连接等操作。散热空间的预留也经过实际测算,即使驱动模块长时间工作在细分驱动模式下,搭配常规的铝制散热片就能将工作温度控制在合理区间,不需要额外加装散热风扇就能满足桌面设备长时间连续运行的散热需求。
