4.3英寸双液晶面板配套安装外壳结构

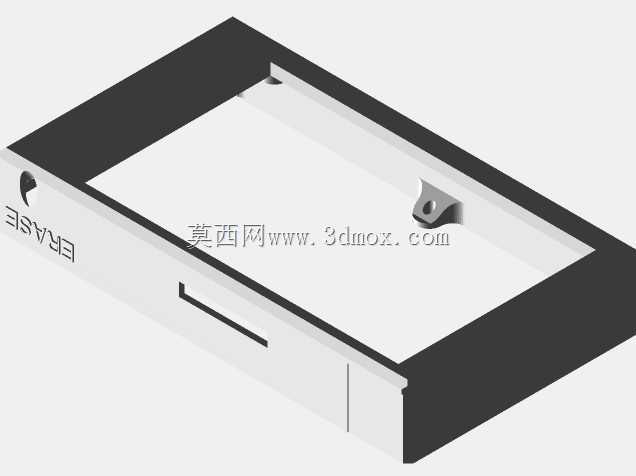

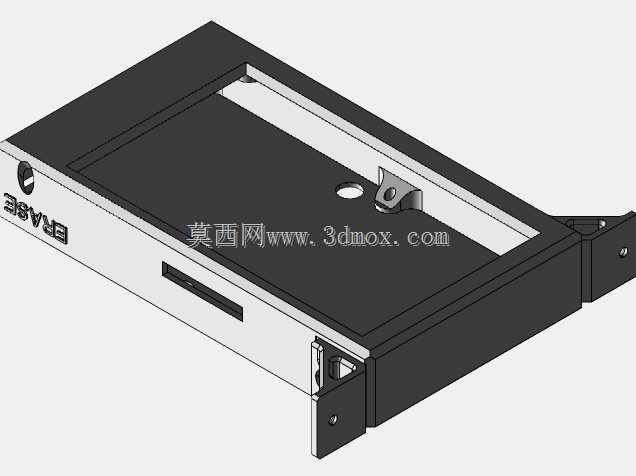

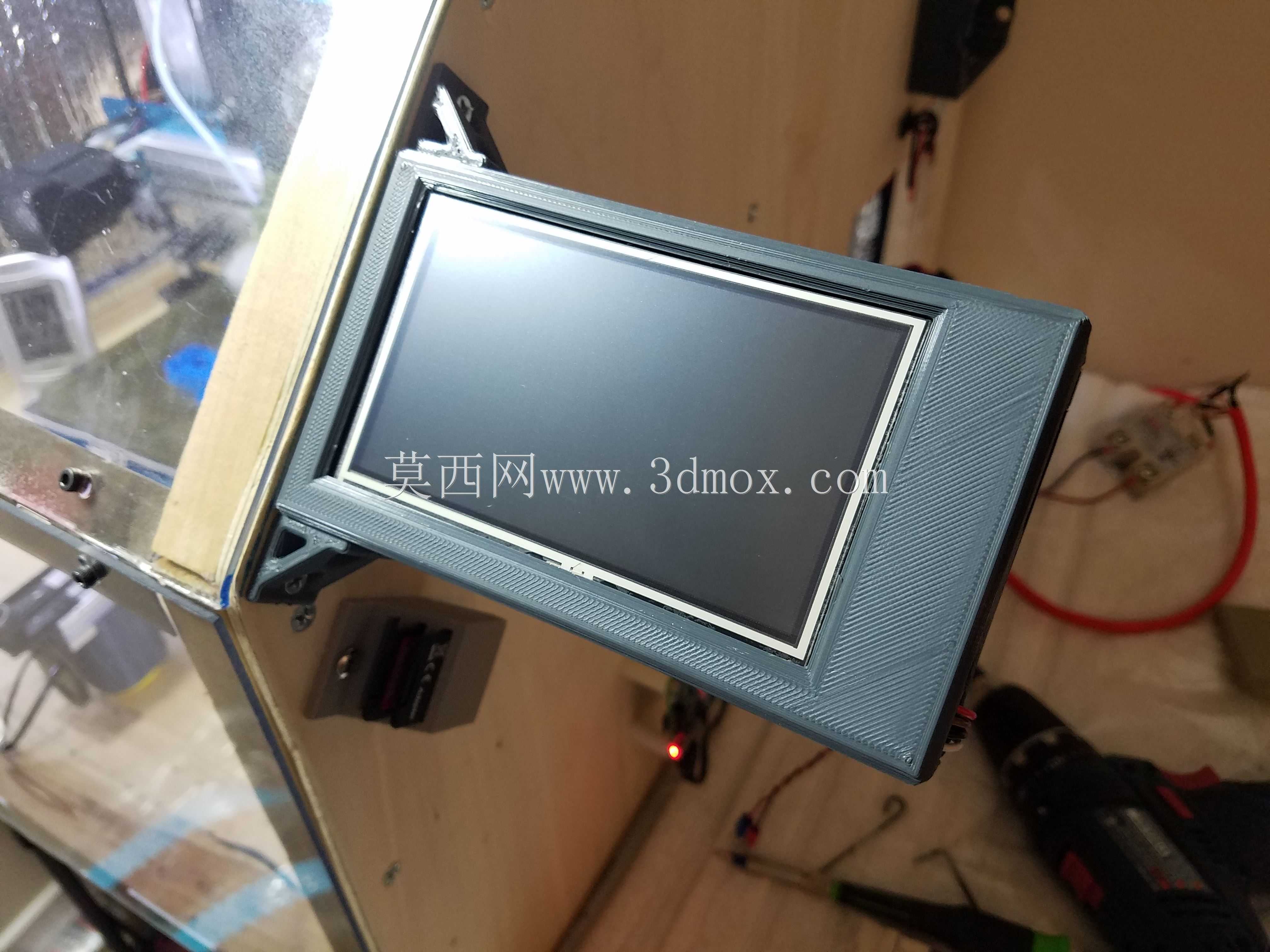

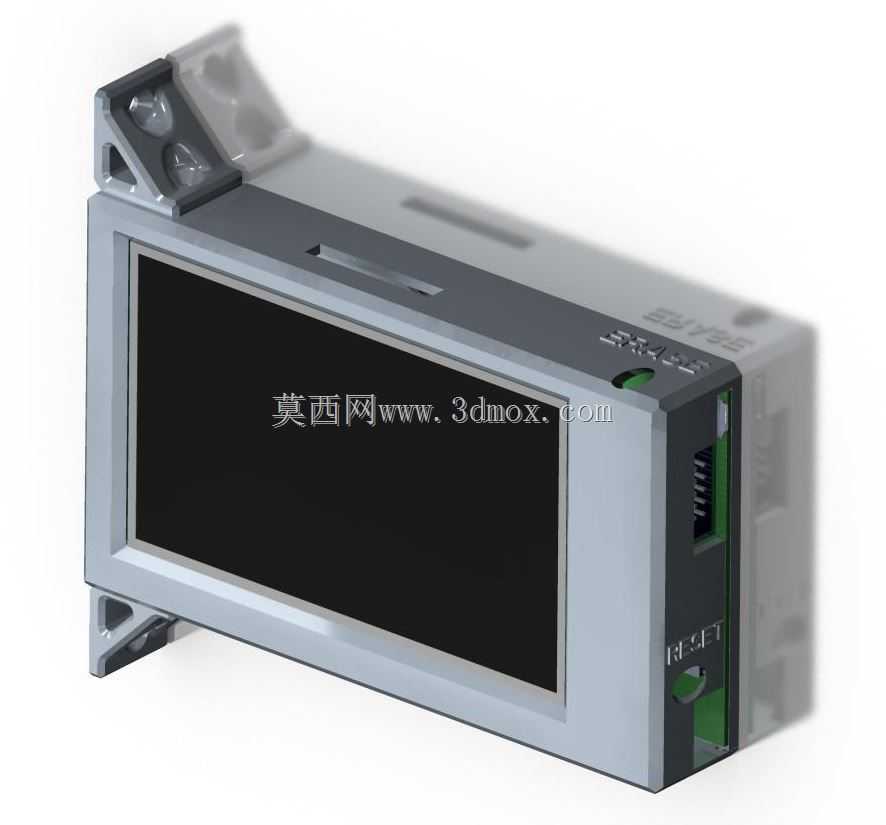

这款外壳结构主要面向小型桌面级加工设备的显示交互场景设计，尤其适配DIY改装类桌面制造设备的操控显示需求，能够为裸露的液晶显示面板提供可靠的物理防护，同时规整设备操控区域的走线与外观，让设备的交互区域更符合日常操作的人机工程要求。在实际设备运行场景中，这类显示外壳承担着多重核心作用：首先是物理防护功能，车间或工作室环境中存在的金属切屑、加工冷却液飞溅、日常操作的磕碰剐蹭都容易直接损伤裸露的液晶面板，带侧边加强筋的外壳结构可以将面板的显示区域完全包覆，仅预留出屏幕可视的窗口，避免外力直接冲击屏幕表面；其次是安装定位功能，外壳集成了带安装孔的固定支脚，可以直接固定在设备的铝型材框架或者木质封板上，不需要额外设计复杂的转接支架，大幅降低显示模组的现场安装难度。从功能特性来看，这款外壳采用围框式包覆结构，侧边做了防滑的纹理处理，既能够提升外壳的结构刚性，避免长期使用出现边框形变挤压屏幕的问题，也能在操作人员触碰屏幕调整参数时增加摩擦力，减少屏幕受力后的晃动。外壳的屏幕安装槽做了0.2mm的公差预留，能够适配常规厚度的4.3英寸双液晶面板，槽位内侧预留了双面胶粘贴的空间，不需要额外设计卡扣结构就可以完成屏幕的固定，同时预留了屏幕排线的走线路径，避免安装时排线被外壳挤压出现接触不良的问题。在设计思路上，这款结构优先考虑了桌面设备改装的易用性，没有采用复杂的倒扣或者分体卡扣结构，整体为一体化的围框设计，既可以通过3D打印直接制作成品，也可以通过铣削加工小批量生产，不需要复杂的后处理工序就可以投入使用。安装支脚的角度经过调整，安装完成后屏幕会呈现略微向上倾斜的角度，刚好适配操作人员站立或者坐姿操作设备时的视线高度，不需要刻意低头或者抬手就可以清晰看清屏幕上的参数信息。从安装边界尺寸来看，外壳的整体外轮廓尺寸刚好匹配4.3英寸屏幕的安装需求，整体厚度控制在20mm以内，不会过多占用设备外侧的操作空间，支脚的安装孔位间距适配标准2020铝型材的槽位间距，既可以通过T型螺栓直接固定在铝型材框架上，也可以通过自攻螺丝固定在木质、亚克力材质的设备封板上，适配多种不同材质的设备柜体结构。外壳的屏幕窗口边缘做了微小的倒角处理，既能够避免安装时刮伤屏幕表面的偏光膜，也能减少窗口边缘的光线反射，提升屏幕内容的可视效果，在日常设备操作过程中，操作人员可以直接通过屏幕完成参数调整、进度查看、故障提示读取等操作，外壳的存在让整个显示模组与设备本体融为一体，避免了裸露屏幕带来的杂乱感与易损问题。
