木质拼装电动机械传动玩具结构设计

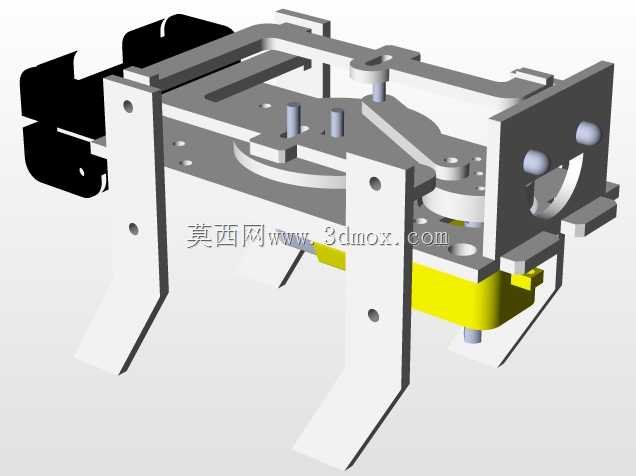

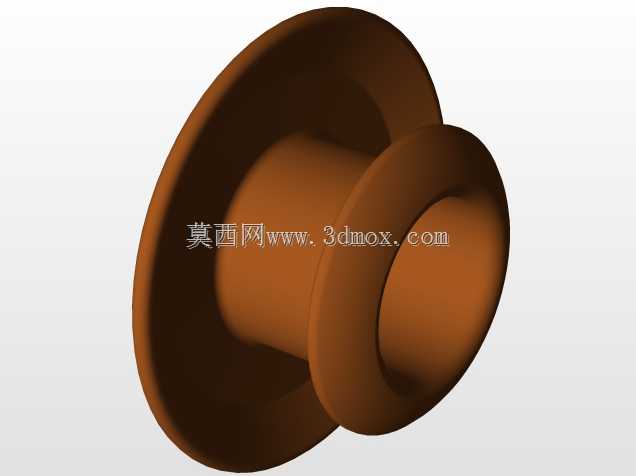

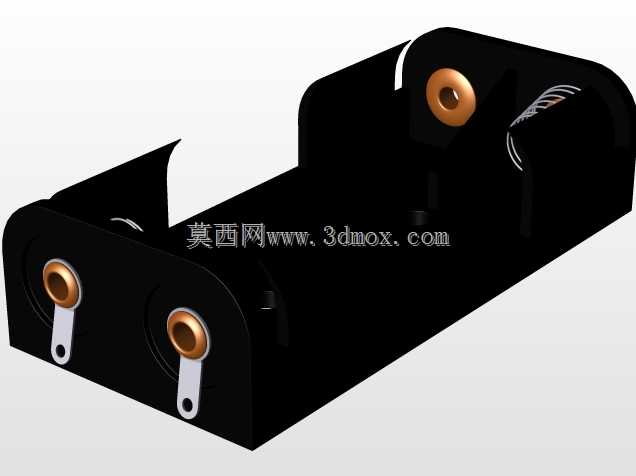

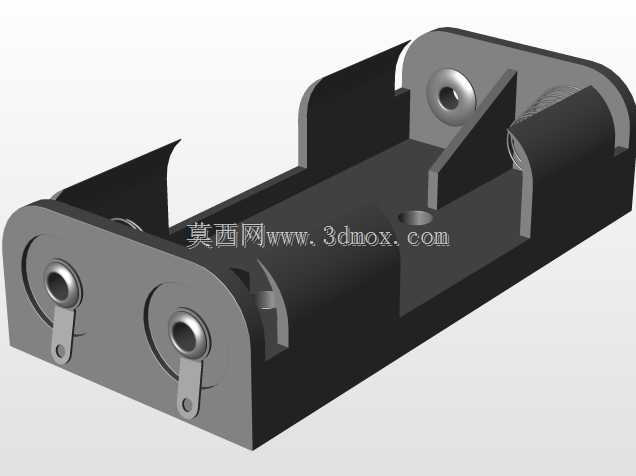

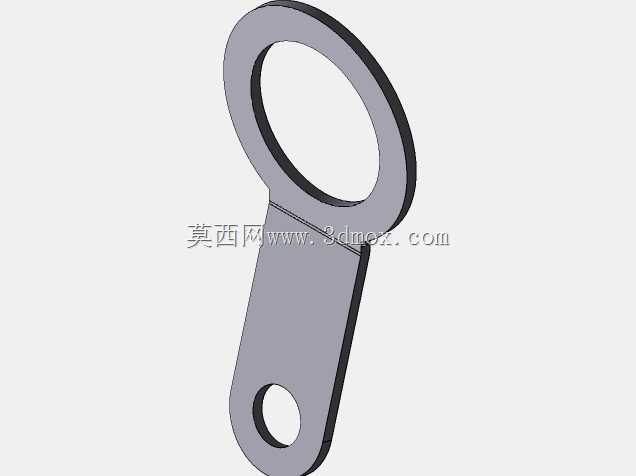

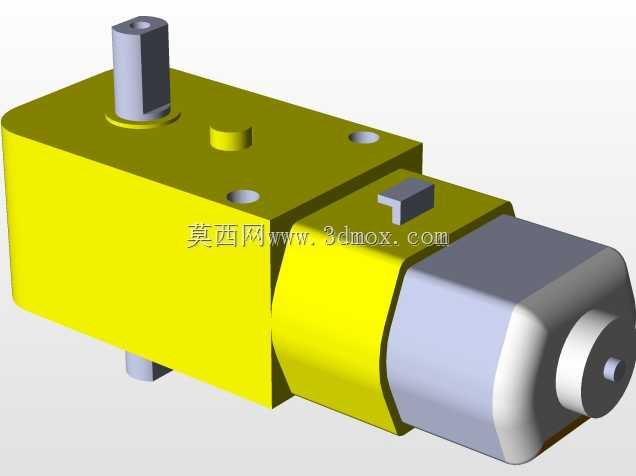

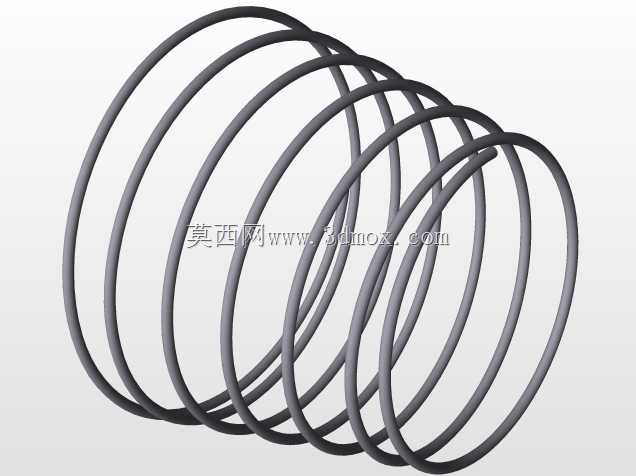

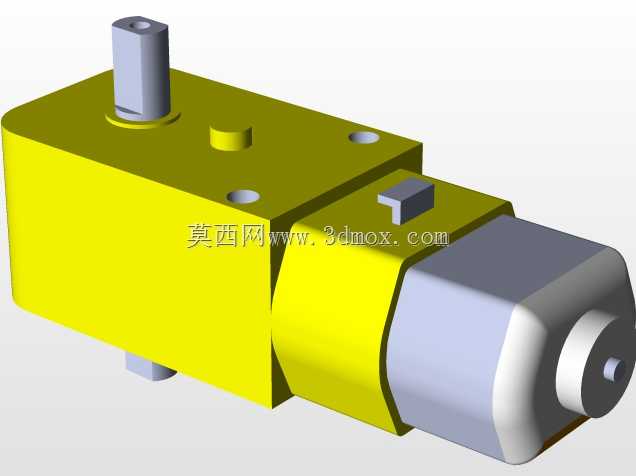

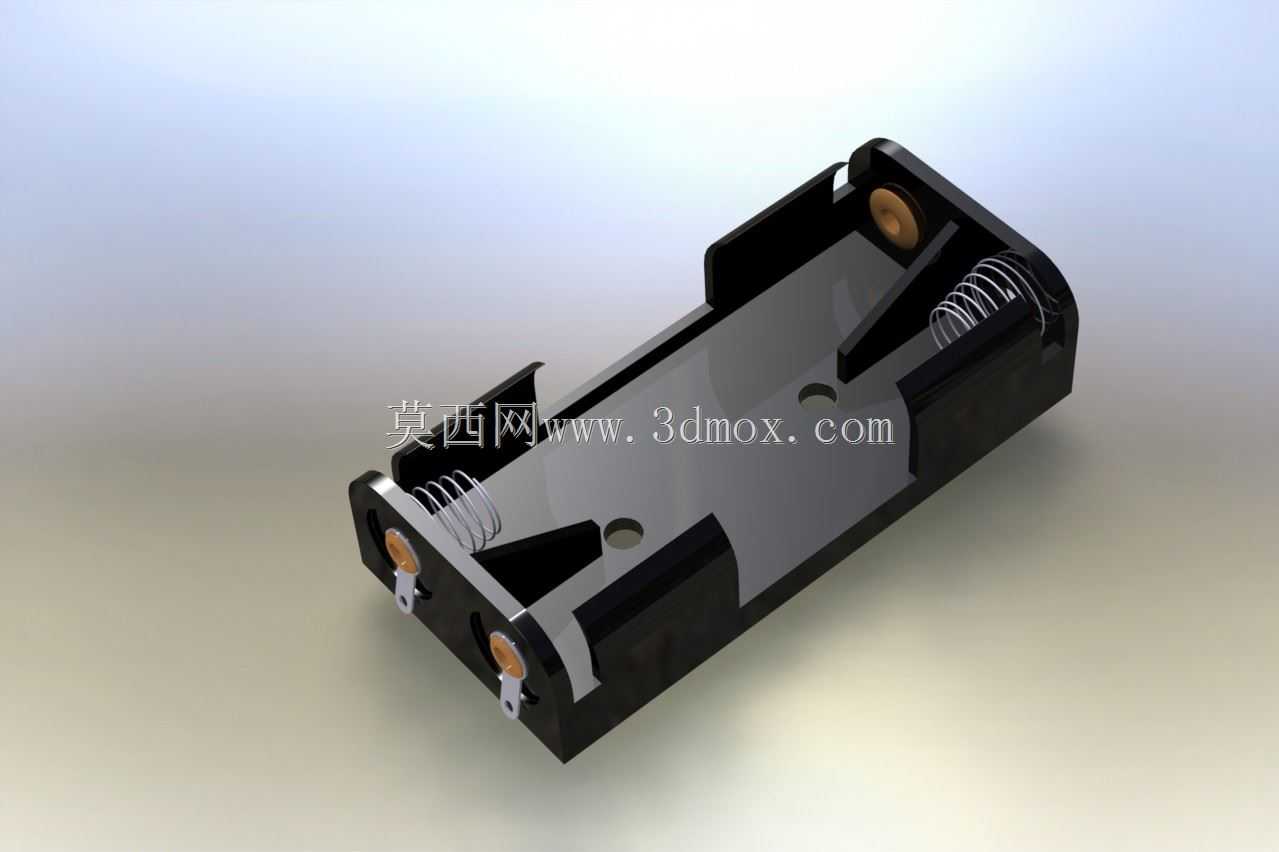

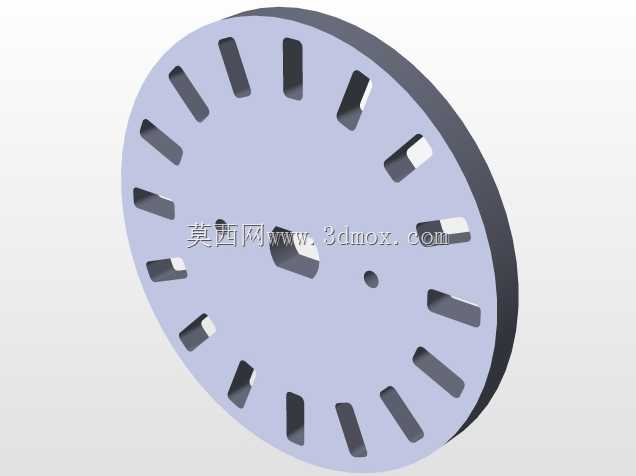

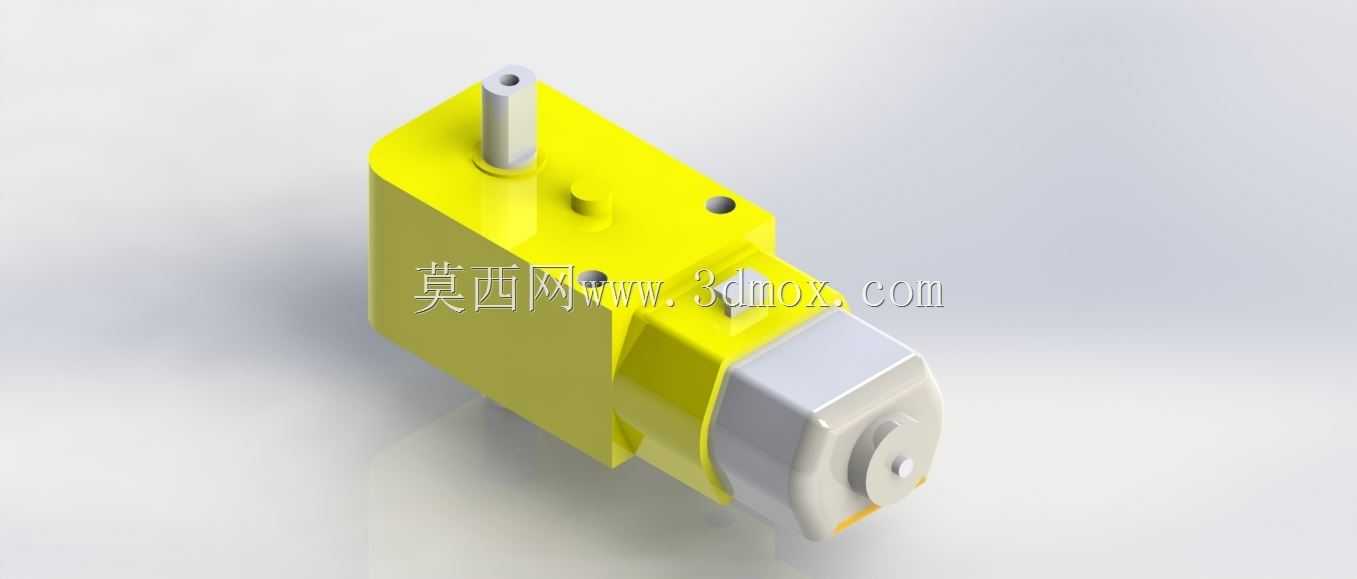

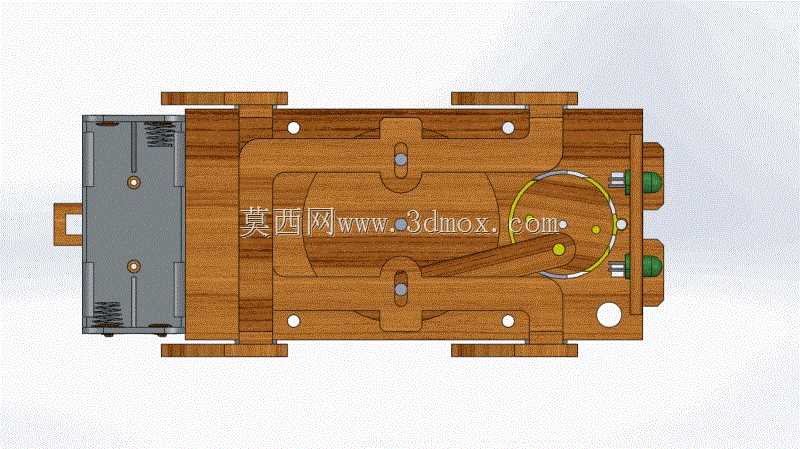

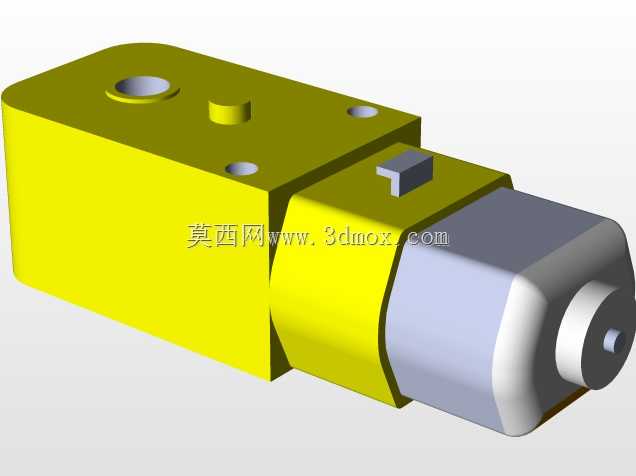

这款木质拼装机械玩具主打科教演示与休闲拼装双重定位，面向青少年科创启蒙、手工DIY爱好者群体，可作为中小学机械原理课程的具象演示教具，也能作为拼装爱好者的桌面创意摆件，帮助使用者直观理解平面连杆传动、齿轮啮合、凸轮驱动的基础机械逻辑，打破机械原理的抽象认知壁垒。整体结构以多层椴木层板切割件为主体框架，搭配金属固定轴、微型直流驱动电机、导电触点组件完成功能搭建，所有木质构件均采用激光精密切割成型，拼接公差控制在0.1mm以内，无需额外胶水粘接即可通过卡槽、轴孔配合完成整体组装，拼装过程可让使用者清晰观察每一处传动链路的配合关系。设计阶段优先考虑拼装的易操作性与传动的稳定性：主体框架采用对称式分层布局，将驱动电机内嵌于木质框架左侧的封闭仓内，通过减速齿轮组将动力输出至中部的平面连杆机构，连杆末端连接带环形轨迹槽的凸轮转盘，转盘边缘设置的两个可动触发块可随转盘转动周期性触碰侧边的弹性触点，实现模拟机械动作的循环反馈。整体外形为规整的长方体结构，长宽尺寸控制在180mm×100mm区间，整体厚度为35mm，所有突出构件均未超出主体框架的安装边界，放置于桌面时无悬空易损部件，侧边预留的电机接线槽可隐藏外接导线，避免传动过程中导线缠绕运动构件。传动链路的设计经过多次配合校验，齿轮啮合间隙调整至0.05mm的合理区间，既不会因间隙过大出现传动卡顿，也不会因间隙过小导致装配阻力过大，连杆与转盘的连接轴采用金属衬套降低转动摩擦，长时间连续运行也不会出现木质轴孔的过度磨损。侧边的弹性触点组件采用铜质弹片搭配绝缘固定座，触发行程设置为2mm，转盘转动到指定位置时即可稳定触发行程反馈，模拟真实工业设备的工位触发逻辑，让拼装完成的玩具不仅具备静态展示效果，通电后可实现连贯的循环机械动作，直观展示动力从电机输出到末端执行件的完整传递过程，帮助使用者建立对机械传动系统的具象认知。
