机用精密平口夹持工装结构设计

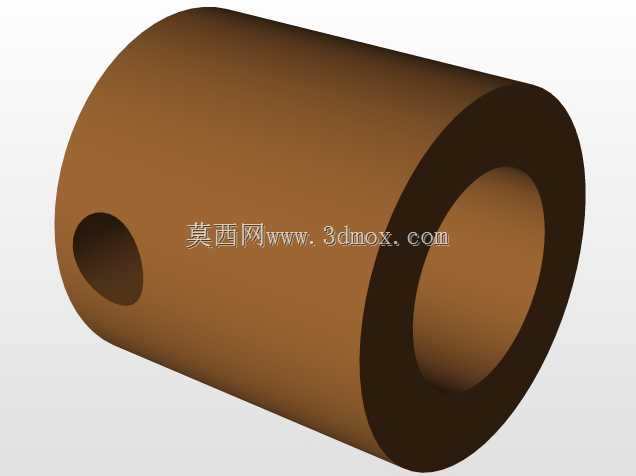

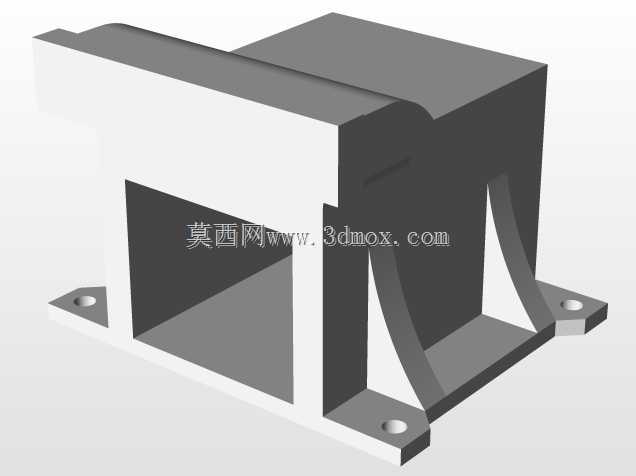

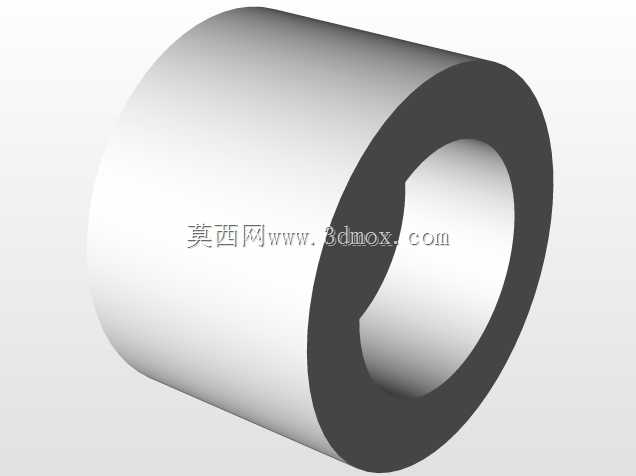

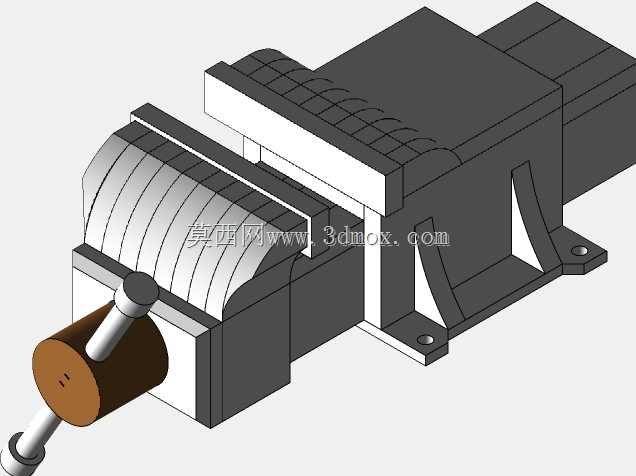

　　在常规机加工工位的装夹环节里，这类夹持工装是铣床、钻床、小型磨床工位上最常用的工位固定部件，区别于重型机用虎钳的大夹持力设计，这款结构更偏向小型精密零件的装夹作业，适配小尺寸有色金属件、工程塑料样件的轻切削加工场景，也可用于检测工位上的工件固定，避免工件在检测过程中出现位移影响测量精度。从结构设计逻辑来看，整个部件采用分体式装配思路，固定钳身通过底部带安装孔的支脚直接固定在机床工作台T型槽上，活动钳身通过丝杆传动实现开合动作，操作端的摇柄采用防滑滚花设计，转动时的施力手感均匀，不会出现打滑问题，钳口位置做了平行度公差控制，闭合状态下钳口贴合面的缝隙控制在0.02mm以内，保证装夹时工件不会出现偏斜。传动丝杆的行程做了限位设计，

　　避免活动钳身脱出固定导轨，导轨面采用梯形截面结构，相比矩形导轨的抗偏载能力更强，在工件装夹受力不均时也能保证活动钳身的滑动顺畅，不会出现卡滞问题。外形尺寸上，整体结构紧凑，安装支脚的孔位间距适配常规小型机床的工作台槽距，不需要额外制作过渡连接板就可以直接安装，钳身的高度控制在合理范围，不会在加工时和刀具主轴发生干涉，预留的操作空间足够操作人员快速完成工件的装夹与拆卸。钳口部分做了可更换设计，长期使用出现磨损后可以直接更换钳口板，不需要更换整个钳身，降低了后期的维护成本，固定钳身和活动钳身的主体采用铸铁材质建模时做了壁厚均匀性处理，避免铸造时出现缩孔缺陷，同时保证整体结构的刚性，装夹时不会出现明显的形变影响加工精度。

　　丝杆部分的建模预留了润滑注油孔的位置，日常维护时可以直接向传动副注入润滑脂，减少传动部件的磨损，延长工装的使用寿命。在实际选型适配时，这类夹持工装的夹持范围覆盖常见的小型加工件尺寸，不需要额外加装加长钳口就可以满足多数常规小件的加工装夹需求，整体结构没有多余的复杂部件，装配流程简单，生产加工的工艺性好，适合批量生产制作，也可以根据实际工位的需求对钳口尺寸、安装孔位做小幅调整，适配不同的工作台安装要求。
