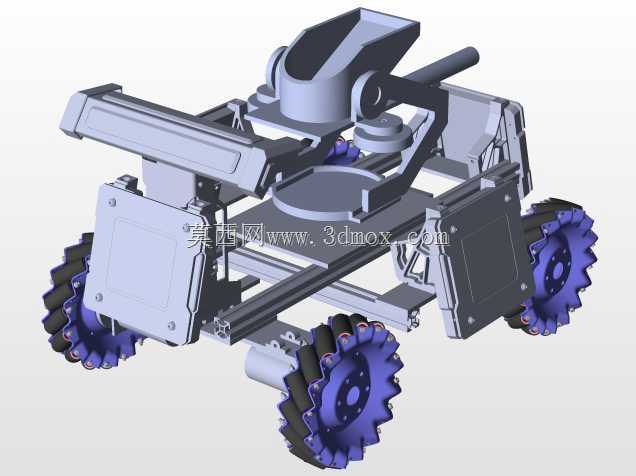

轮式作战侦察士兵机器人原型结构

这款轮式作战侦察士兵机器人原型，主要面向室内外近距离战术侦察、高危区域抵近探查、轻载荷战术物资转运等场景设计，可替代人员进入存在爆炸物、有毒有害气体、敌方火力封锁的危险区域执行任务，适配城市巷战、反恐处突、灾害现场搜救等多种复杂作业环境，能够大幅降低一线人员的暴露风险，提升任务执行的灵活性与安全性。

从功能特性来看，该机器人采用四轮独立驱动的麦克纳姆轮行走方案，可实现前进后退、横向平移、原地自旋、斜向行进等全向移动动作，无需大半径转向空间即可在狭窄巷道、建筑废墟间隙、楼道走廊等局促空间内灵活穿行，轮体外侧的特殊齿形轮缘结构可提升在泥泞、碎石、轻度起伏路面的抓附能力，减少打滑陷车的概率。机器人上部搭载可俯仰旋转的多功能云台，可根据任务需求更换可见光摄像头、红外热成像仪、轻型非致命性装备、小型探测传感器等不同载荷，云台的旋转俯仰结构可实现水平方向360度无死角覆盖、垂直方向大角度俯仰调整，能够在不移动车身位置的前提下完成周边全范围的探查作业。

设计思路上，该原型采用模块化分层设计逻辑，底层为行走驱动层，将驱动电机、传动结构、供电模块、控制电路全部集成在车架内部，外侧加装防护侧板，可抵御行进过程中碎石飞溅、轻度碰撞带来的结构损伤；中层为载荷拓展层，预留了标准化的安装孔位与电气接口，可根据不同任务快速更换搭载模块，无需对主体结构进行大幅改动；上层为云台作业层，采用轻量化的镂空支架结构，在保证结构强度的前提下降低上部重量，提升整车行驶的稳定性。

外形尺寸与安装边界方面，该机器人整体采用紧凑化设计，车身宽度控制在可顺利通过常规单开门门洞的尺寸范围内，整车高度较低，重心下移，可在30度以内的斜坡上稳定行驶，不会发生侧翻；底盘预留了足够的离地间隙，可跨越高度不超过轮体半径的低矮障碍物，云台在收起状态下不会超出车身外轮廓，避免在狭窄空间通行时发生磕碰，各模块的安装接口均采用通用化尺寸设计，可与市面主流的小型机器人载荷配件兼容，方便后续的功能迭代与配件更换。
