索斯号212款180度偏移铰链结构设计

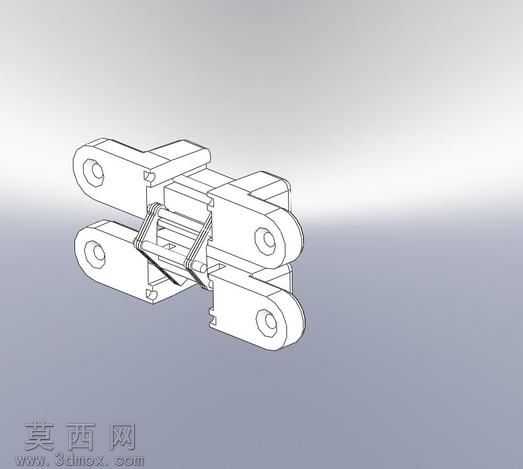

本款铰链为适配180度开合工况的索斯号212型连接构件，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先以实际安装工况的偏移量需求为核心基准，先绘制铰链两个主体页片的轮廓草图，精准约束页片的安装孔位、铰接轴孔的同轴度参数，确保页片在绕轴转动时无卡滞、无结构干涉。建模过程中对铰接位置的转轴配合结构做了精细化处理，预留了合理的转动间隙，同时还原了页片表面的加强筋结构，既保证模型结构和实物一致，也能直观体现该铰链的承重受力设计逻辑。材质设定上，针对五金铰链的常用材质属性，为模型赋予了哑光金属材质，调整了材质的粗糙度、金属度参数，渲染时采用柔和的均匀打光方式，清晰呈现铰链的线框结构与实体轮廓，方便查看内部的配合关系。设计思路围绕180度开合的正确偏移量需求展开，在建模阶段反复验证转动行程内的空间位置关系，确保两个连接页片在完全展开至180度时，能够保持正确的安装偏移距离，不会出现页片碰撞、安装面错位的问题，同时对页片的边缘做了符合实际生产的倒角处理，还原真实五金件的工艺细节。整个模型完整还原了索斯号212铰链的所有结构特征，从铰接转轴的配合结构，到页片上的安装定位结构，都按照实物比例等比例建模，能够直观展示该款铰链的工作原理与结构特点，可用于门窗五金结构参考、安装适配验证等场景，模型结构严谨，参数准确，清晰呈现了180度铰链在偏移量控制上的设计要点，帮助使用者快速理解该类铰链的结构逻辑与安装适配要求。
