小比例混流式水轮机转轮结构设计

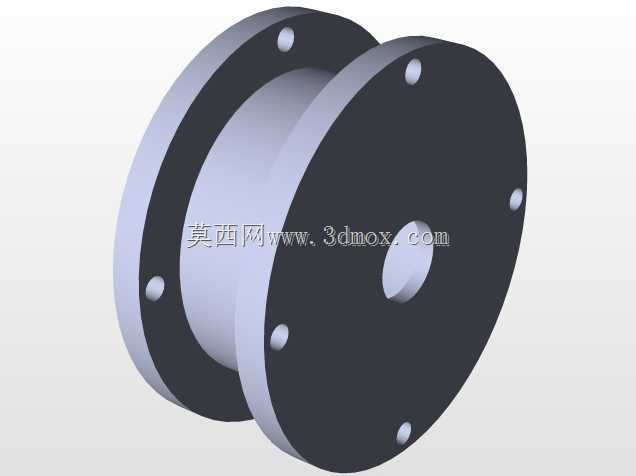

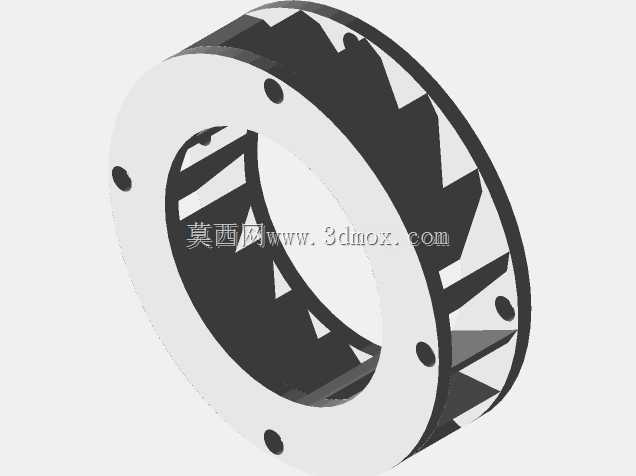

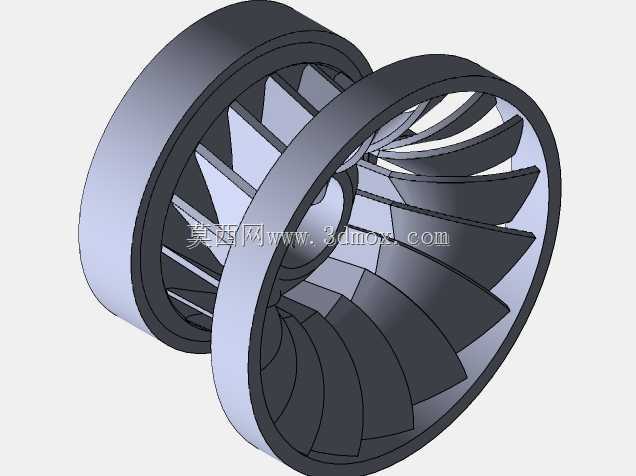

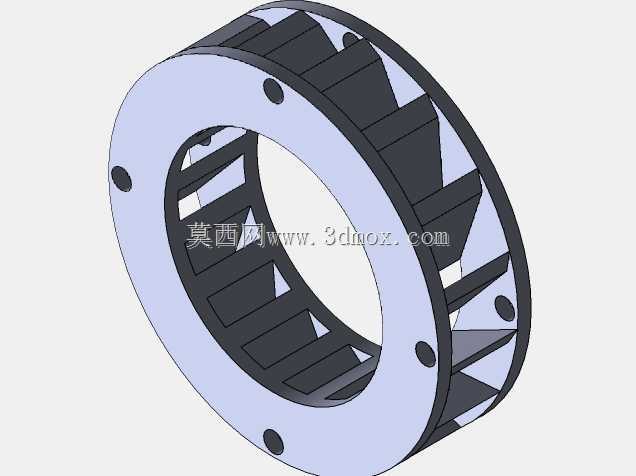

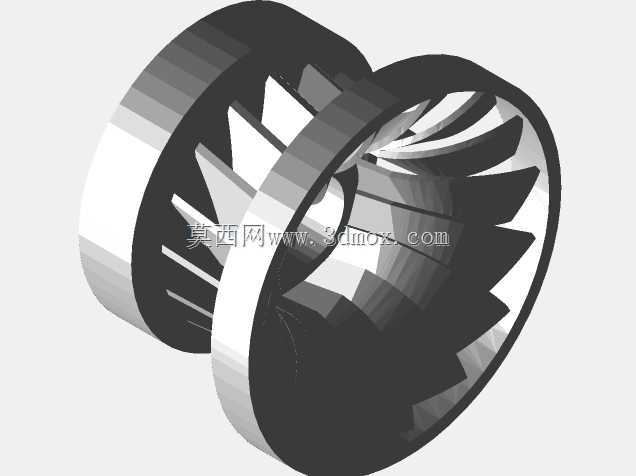

该结构为水力发电领域核心做功部件的等比例缩小设计，主要面向小型水力试验台验证、3D打印教具制作、水力机械原理展示类场景使用，可直观呈现混流式水轮机转轮的核心做功逻辑，帮助从业者、学习者快速理解水流能量转换的机械实现路径。在实际水电工程场景中，混流式水轮机是中高水头水电站应用最广泛的机型，转轮作为整台机组的核心做功单元，承担着将水流的压能、动能转换为旋转机械能的核心作用，其结构设计直接决定机组的能量转换效率、运行稳定性与使用寿命。该缩小结构完整还原了真机转轮的核心构造：外围为带均匀安装孔的环形上冠与下环结构，上冠与下环之间均匀布置扭曲形态的流线型叶片，叶片型线完全遵循真机的水力设计逻辑，进水边适配来流方向，出水边引导水流平顺流出，避免流道内产生脱流、涡带等影响运行稳定性的不良流态。设计过程中优先保障流道的顺滑过渡，所有叶片与上冠、下环的衔接位置均做了圆角过渡处理，既符合真机的焊接工艺要求，也能减少水流在衔接位置的局部水头损失，同时降低结构应力集中风险，提升部件长期运行的结构可靠性。安装边界方面，环形法兰面上的安装孔采用等节距均匀布置，可适配同规格的模型试验台转轴连接结构，安装时可通过标准紧固件实现与主轴的同轴固定，整体环形结构的内外径比例、叶片高度与转轮直径的比值均参考真机的设计参数等比例缩放，能够准确反映真机的过流特性，在小型试验场景下可完成基础的流态观测、做功原理演示等工作。叶片的扭曲角度经过针对性调整，适配小尺寸场景下的水流冲击特性，即使在低流速的演示场景中，也能在水流冲击下实现平稳旋转，清晰展示水流推动转轮转动的完整过程。整体结构无多余冗余设计，所有构造均服务于能量转换的核心功能，既满足3D打印的工艺成型要求，无需额外添加支撑结构即可完成一体打印，也能精准还原工业级混流式水轮机转轮的核心结构特征，可用于职业院校水电专业的教具展示、青少年水力科普活动的演示装置，也可作为小型水力试验装置的核心做功部件使用。
