拓扑优化晶格结构四旋翼飞行器设计

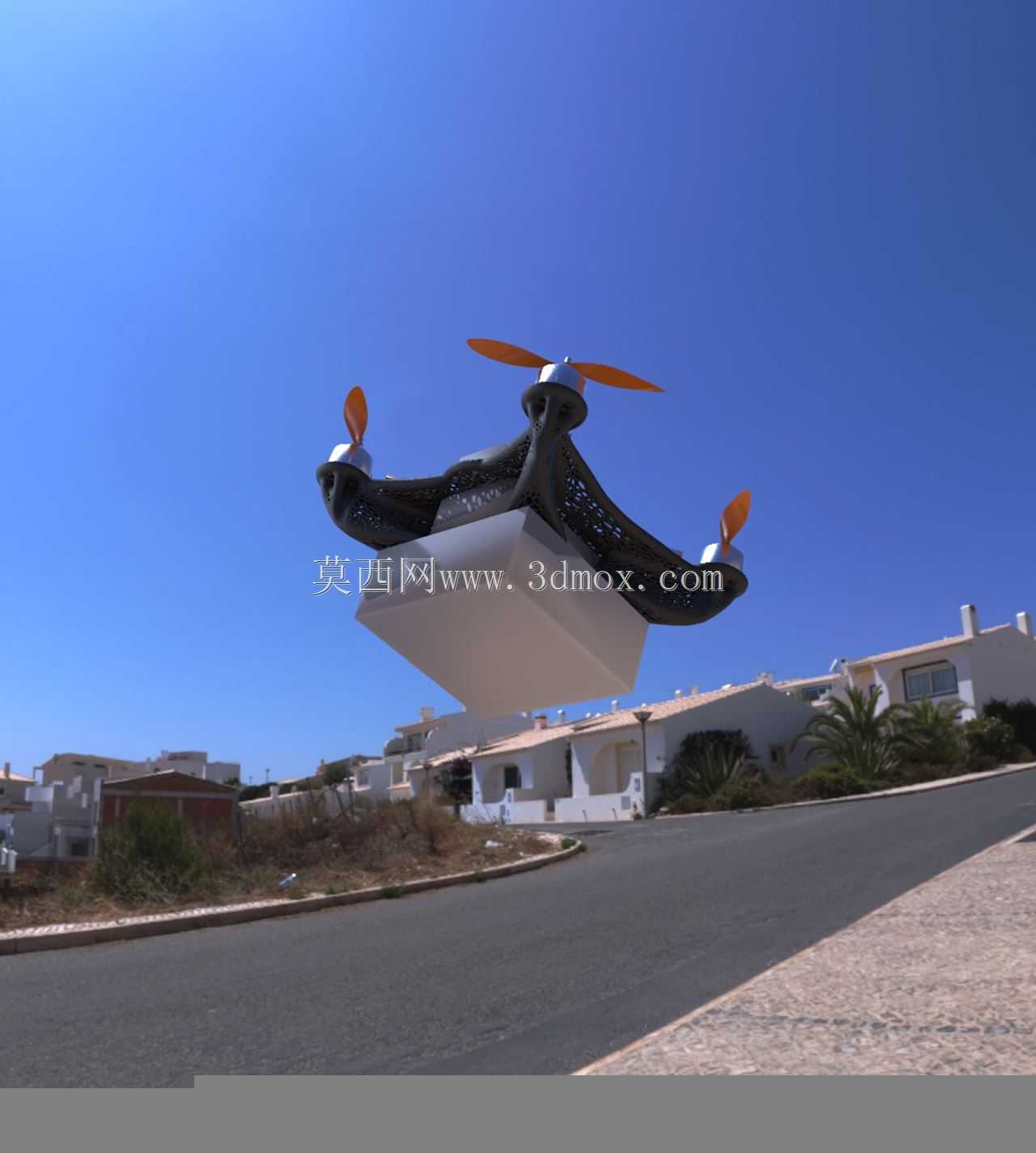

这款四旋翼飞行器的设计核心围绕轻量化与结构强度的最优平衡展开，主要面向小型航拍、室内环境探测、教学科研实验等应用场景，可搭载微型摄像模块、环境传感组件完成近距离数据采集任务，也可作为航空结构优化方向的教学演示载体，直观展示拓扑优化设计在航空载具上的应用效果。在实际使用场景中，这类轻量化四旋翼能够有效降低飞行能耗，延长单次充电后的滞空时长，同时内部晶格的缓冲结构可以吸收轻微碰撞产生的冲击力，降低日常飞行训练、室内作业时的结构损坏概率，适合新手操作练习以及狭窄空间内的巡检作业。

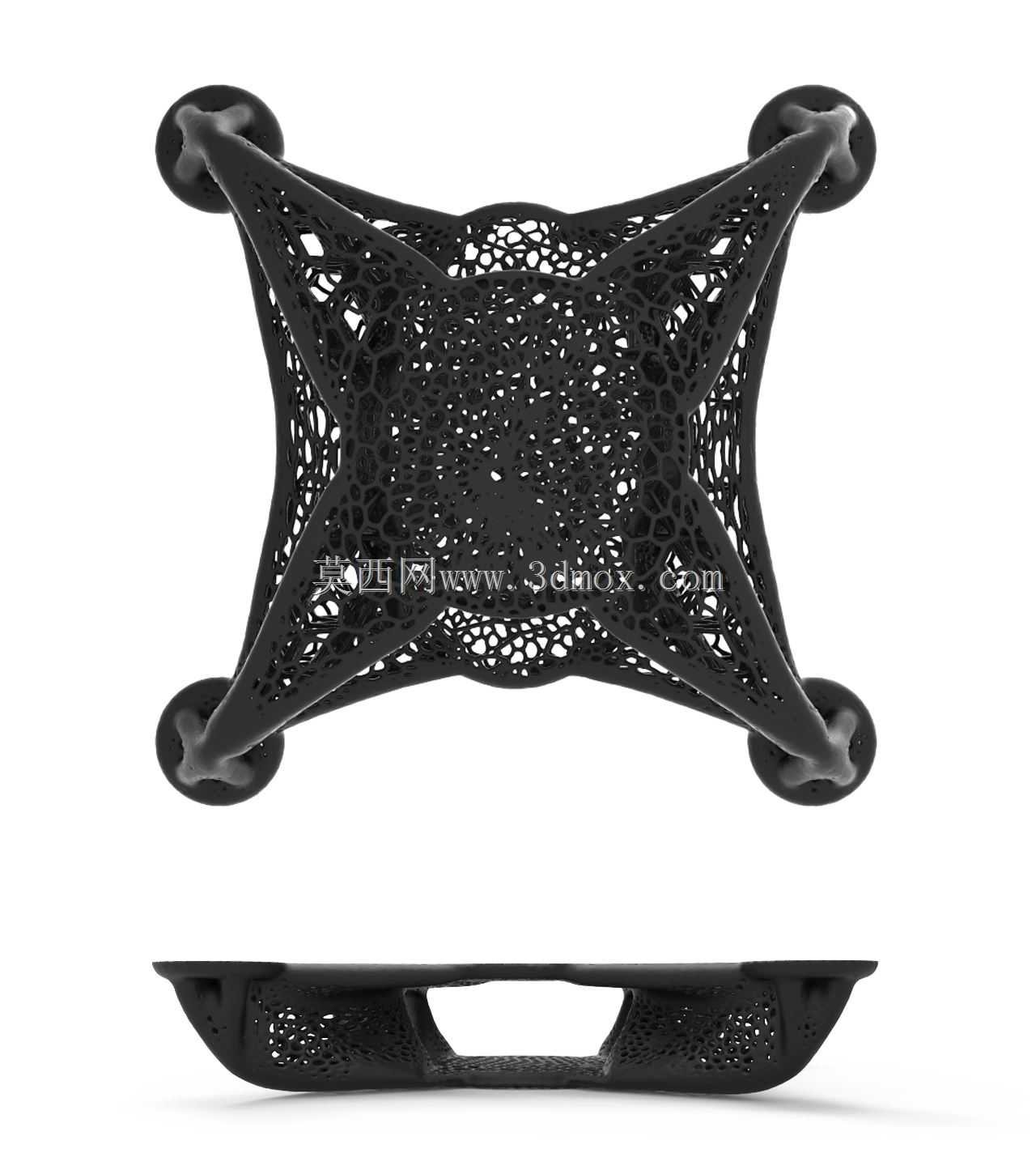

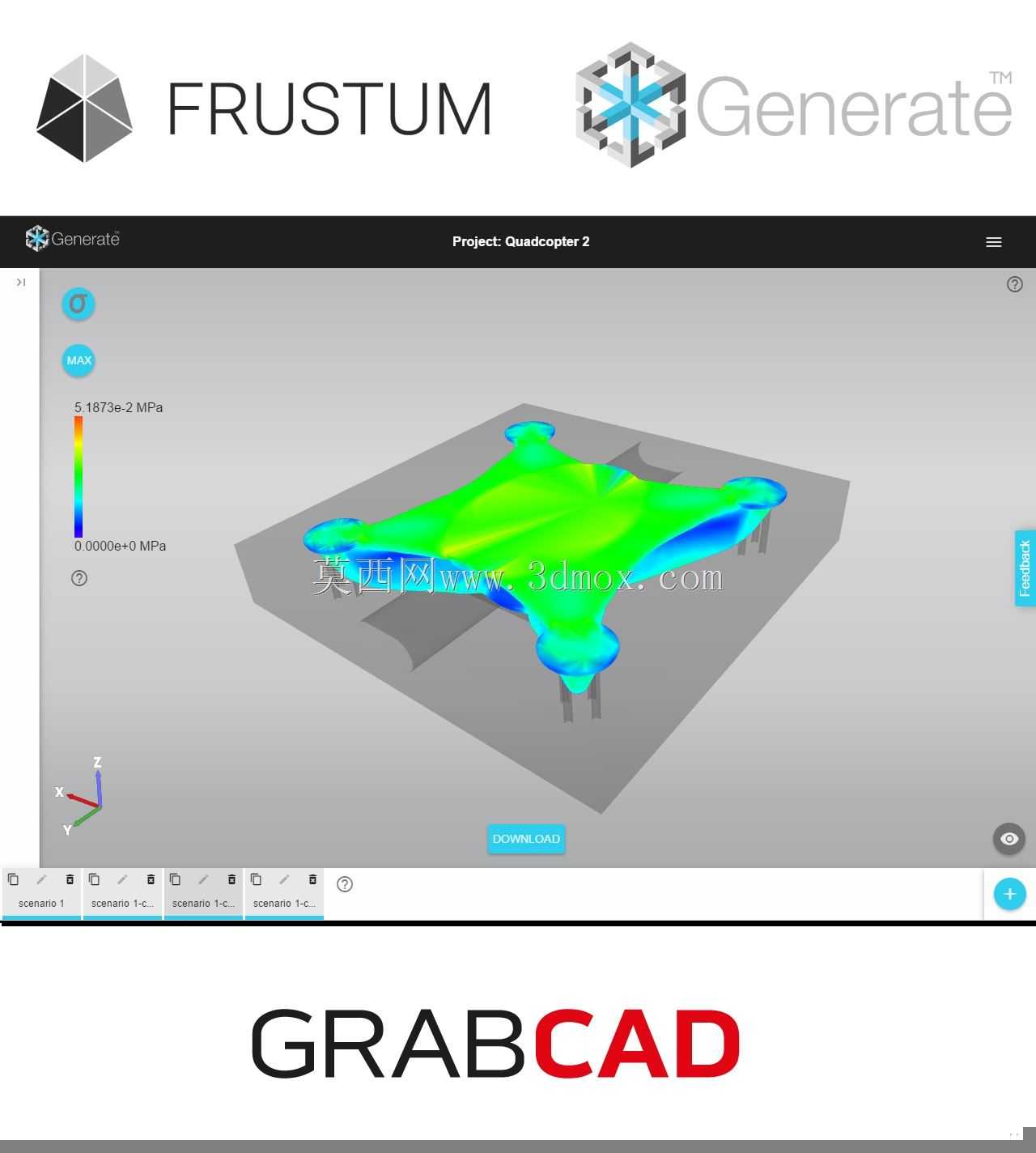

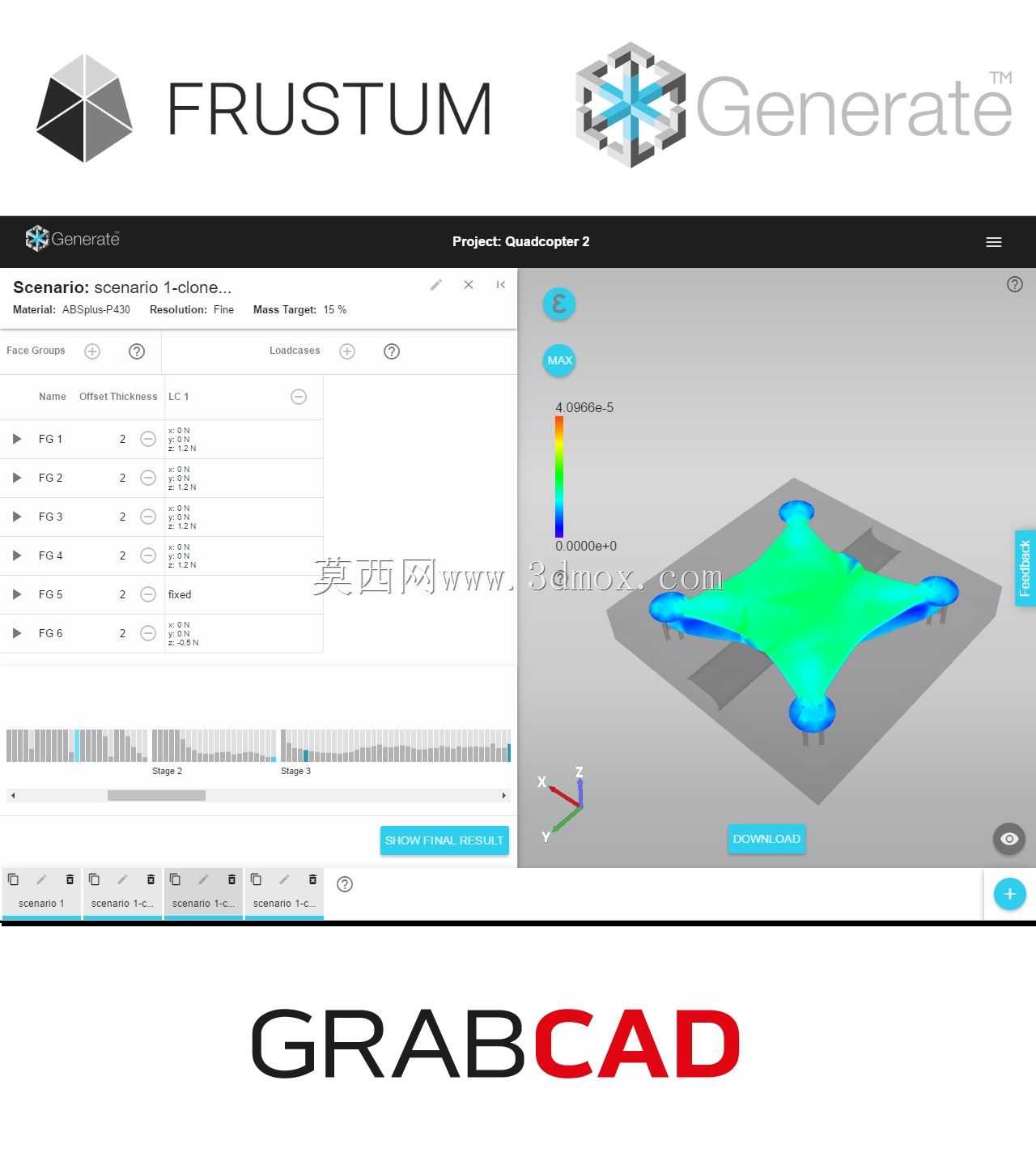

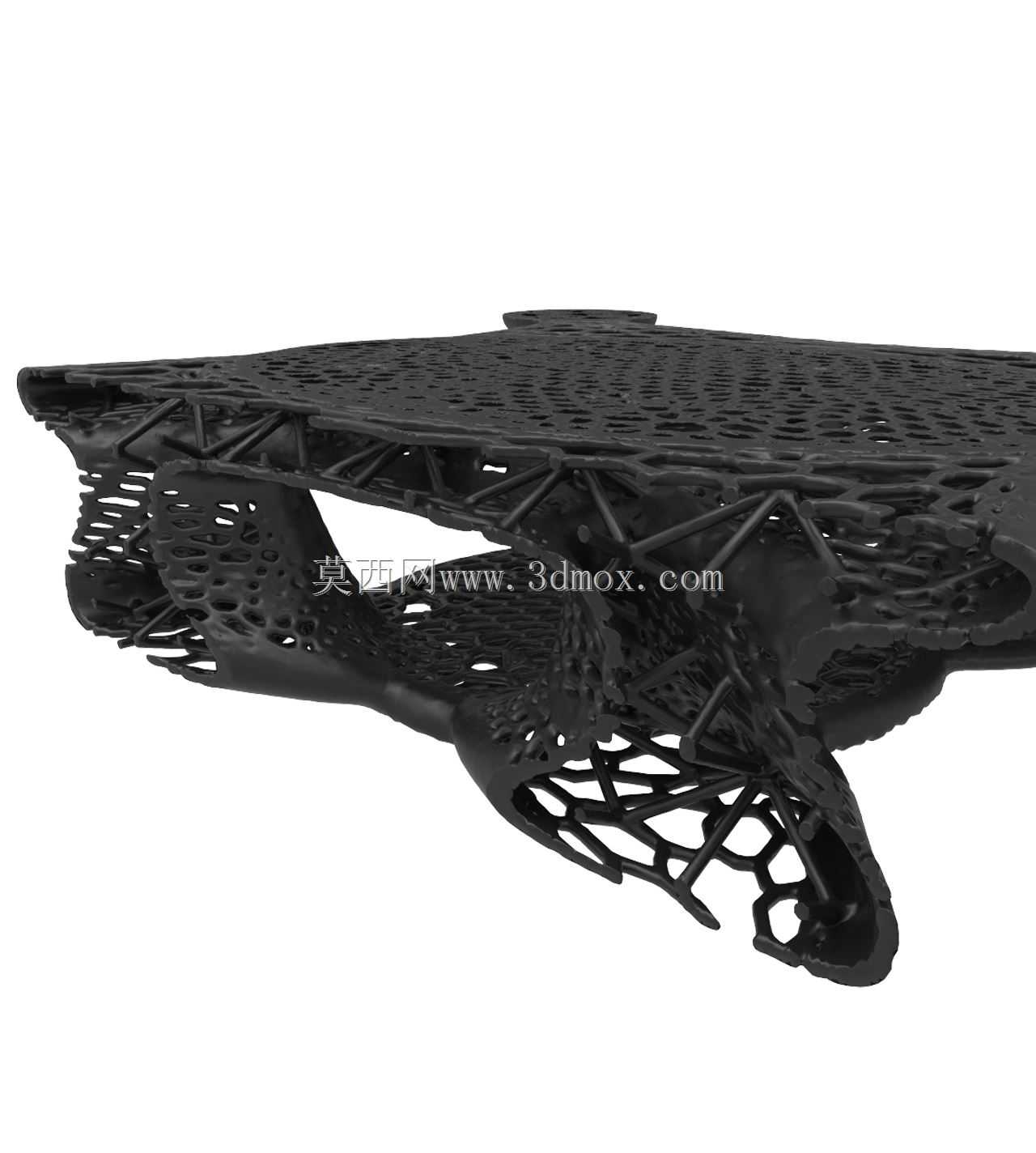

设计过程中首先通过拓扑优化算法生成基础承力构型，在明确四个旋翼安装位、中心载荷舱的固定边界后，算法自动迭代去除非承力区域的冗余材料，最终形成连续的镂空传力路径，确保旋翼升力、飞行姿态调整时的扭转载荷能够均匀传递到中心机体，避免局部应力集中导致的结构断裂。在基础拓扑构型的基础上，设计人员进一步将实体承力骨架编辑为带内部晶格的轻质壳体结构，这种晶格构型并非简单的外观镂空，而是经过力学仿真验证的周期性微结构，能够在大幅降低整体重量的同时，维持甚至提升壳体的抗弯折、抗冲击刚度，相比同尺寸的实心ABS材质机架，重量降低超过百分之六十，同时结构比强度提升近百分之四十。

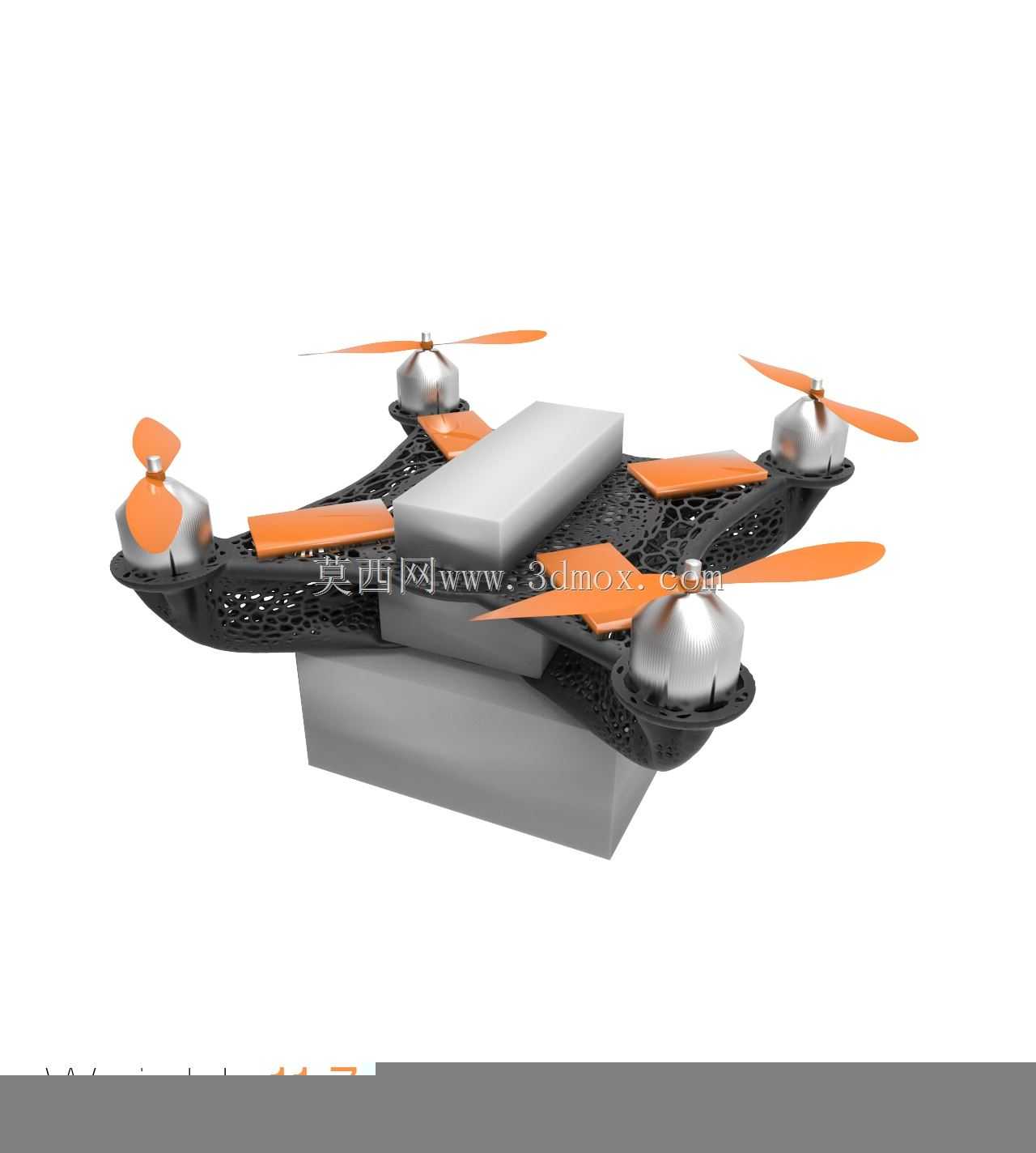

机体表面的镂空孔洞并非装饰性设计，而是经过流场仿真优化的通风结构，飞行过程中旋翼产生的下行气流可以穿过机体表面的孔洞，减少机身对气流的阻挡干扰，降低飞行紊流对姿态稳定性的影响，同时镂空结构也能为机载电子元件提供自然散热通道，避免长时间飞行时电调、图传模块积热过热。整体结构采用ABS材料适配3D打印工艺，整体重量控制在11.7g，安装边界充分考虑了通用微型旋翼、微型飞控板、小型锂电池的安装尺寸，四个旋翼安装位的中心距符合微型四旋翼的通用轴距标准，中心载荷舱预留了标准的电子元件安装孔位，无需额外修改即可直接组装通用微型飞控配件，完成后可直接进行试飞调试。这种拓扑结合晶格的设计思路，也为小型无人机的机架设计提供了新的参考方向，打破了传统板式机架、注塑机架的结构形式限制，在保证结构性能的同时实现了极致的轻量化目标。
