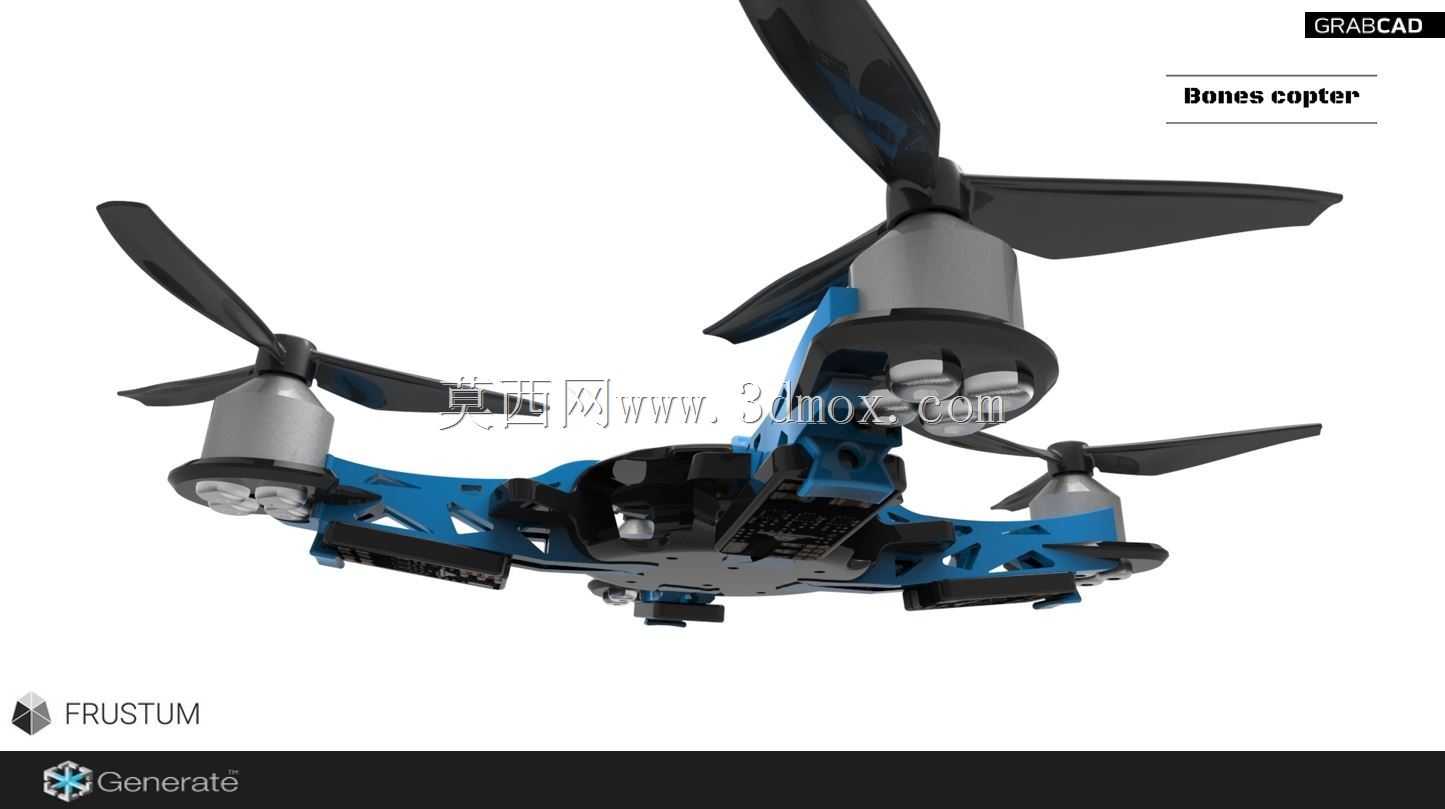

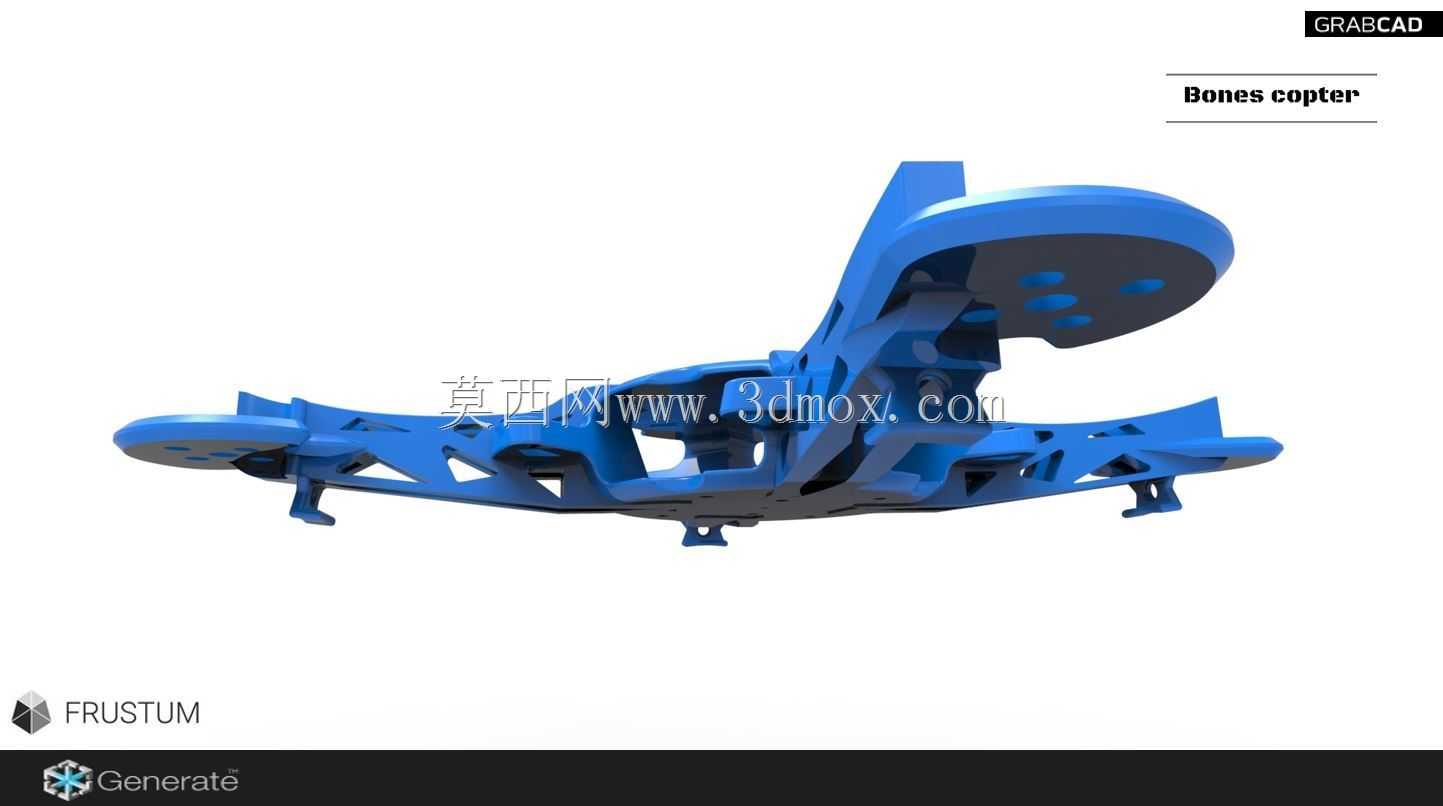

轻量化仿生骨架结构四旋翼飞行器机架

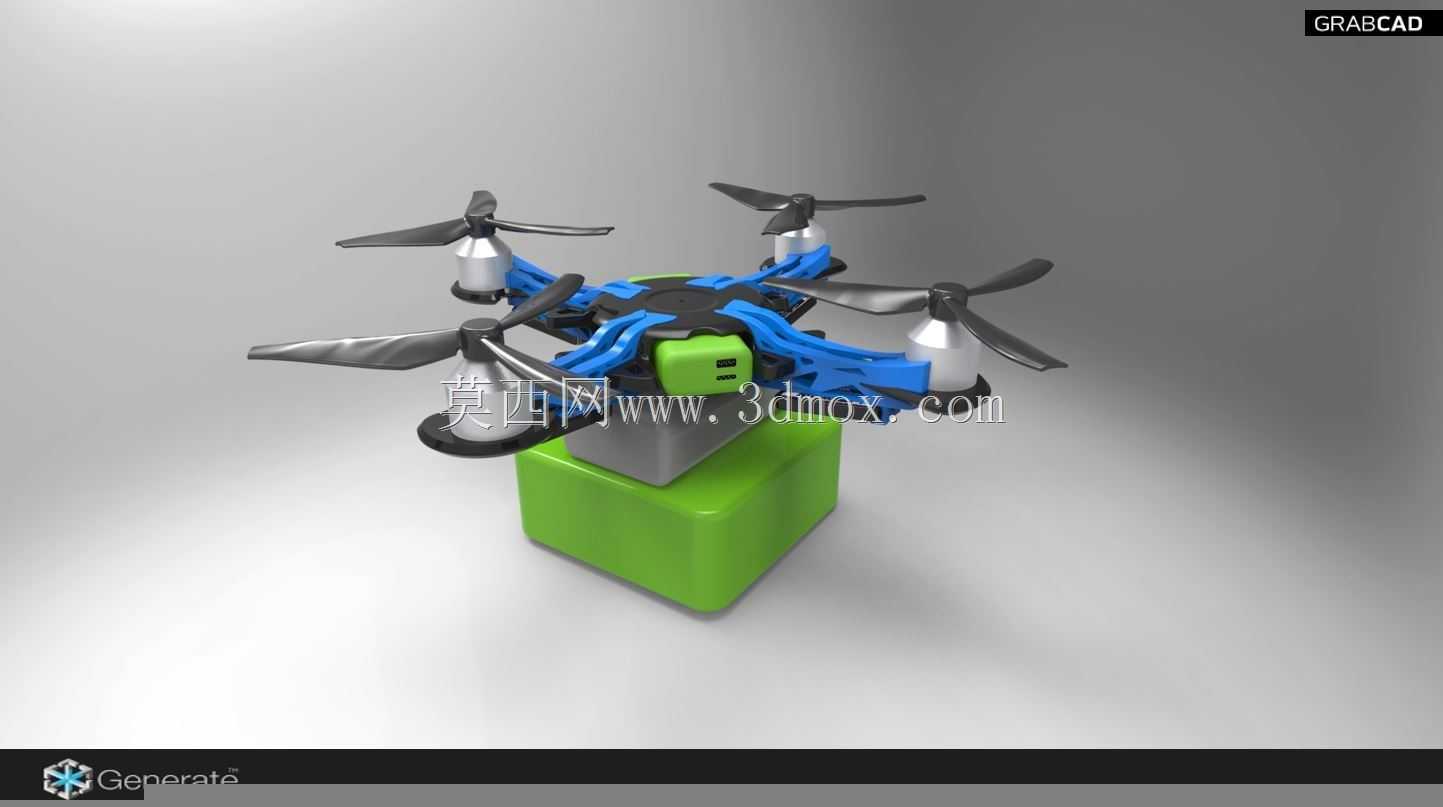

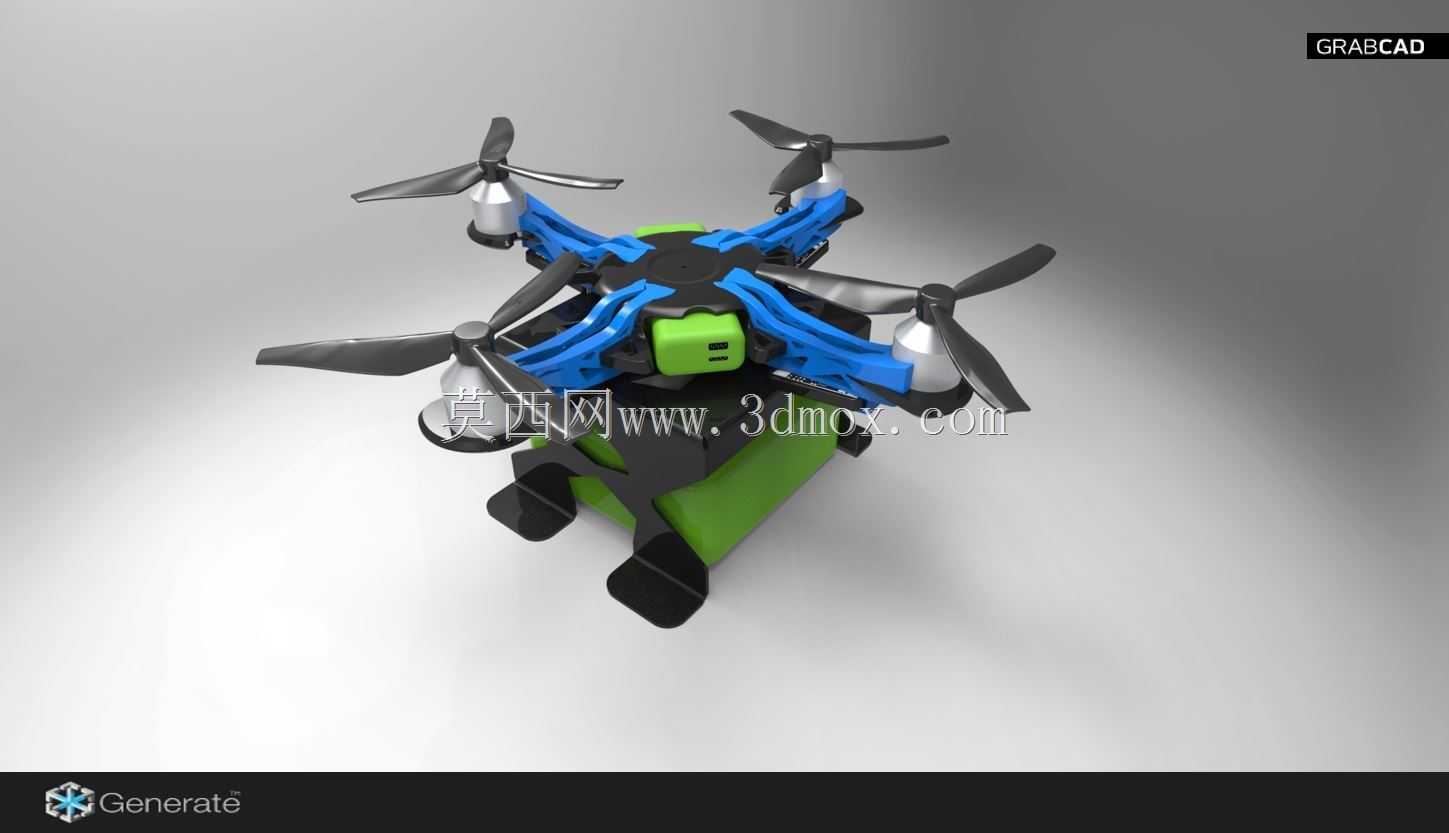

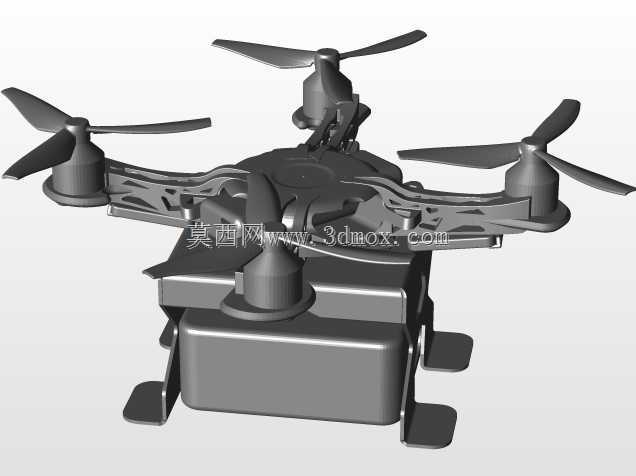

这款仿生骨架结构的四旋翼飞行器机架，主要面向微型消费级航拍、室内科研实验、青少年科创教育等低空近距飞行场景，可作为小型四旋翼飞行器的核心承载基体，承担飞控主板、电池、动力电机、桨叶以及微型摄像模组的安装固定功能，为整套飞行动力系统提供稳定的结构支撑。在实际使用场景中，该机架适配小轴距微型飞行器的使用需求，可在狭小室内空间、楼宇间近地空域完成稳定飞行，既能够满足科创教学中飞行器结构组装、动力调试的教学实操需求，也可作为微型航拍平台搭载轻量化拍摄模块完成近景画面采集，还可作为高校飞行器设计专业的结构验证载体，测试仿生轻量化结构在低空飞行场景下的抗振性能与结构可靠性。

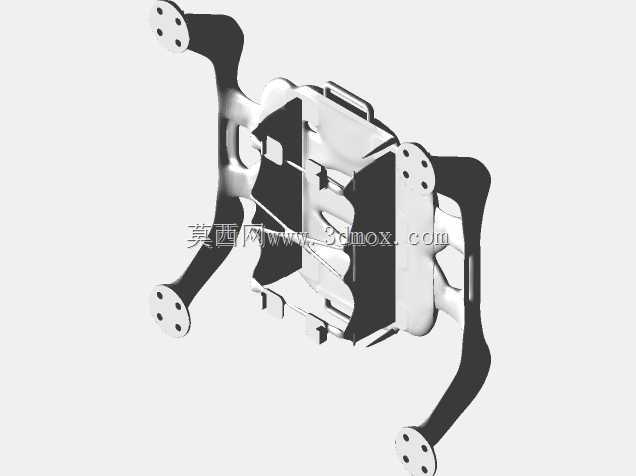

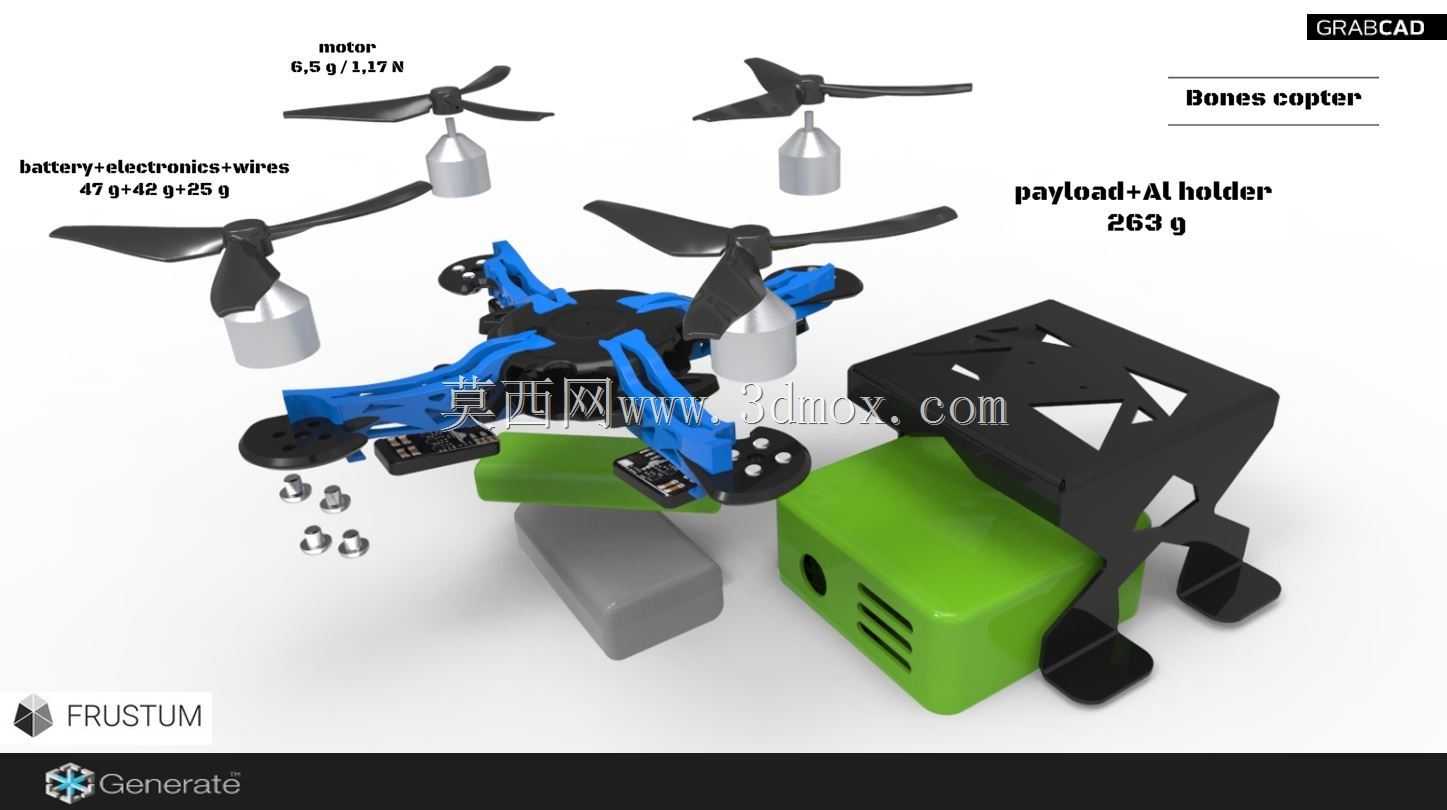

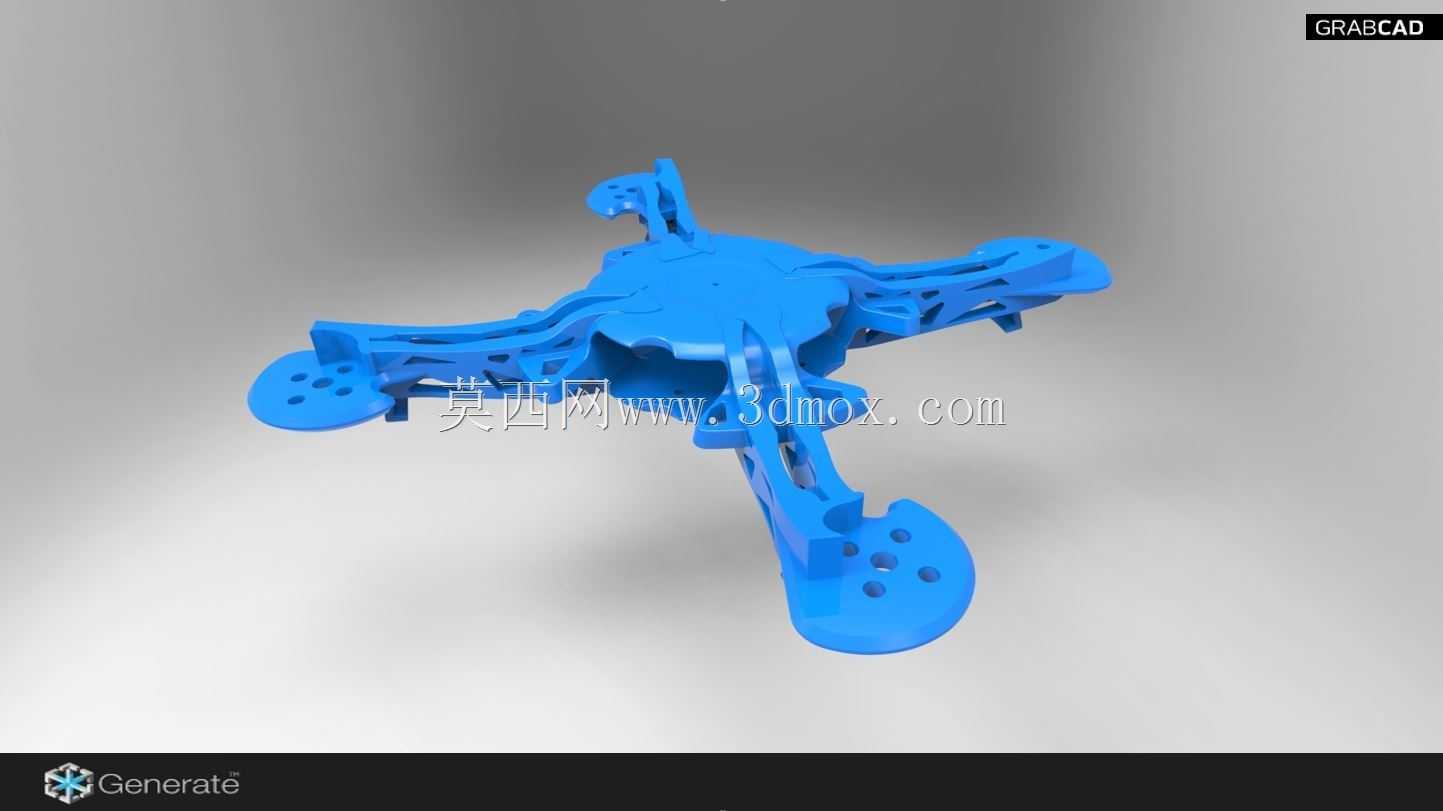

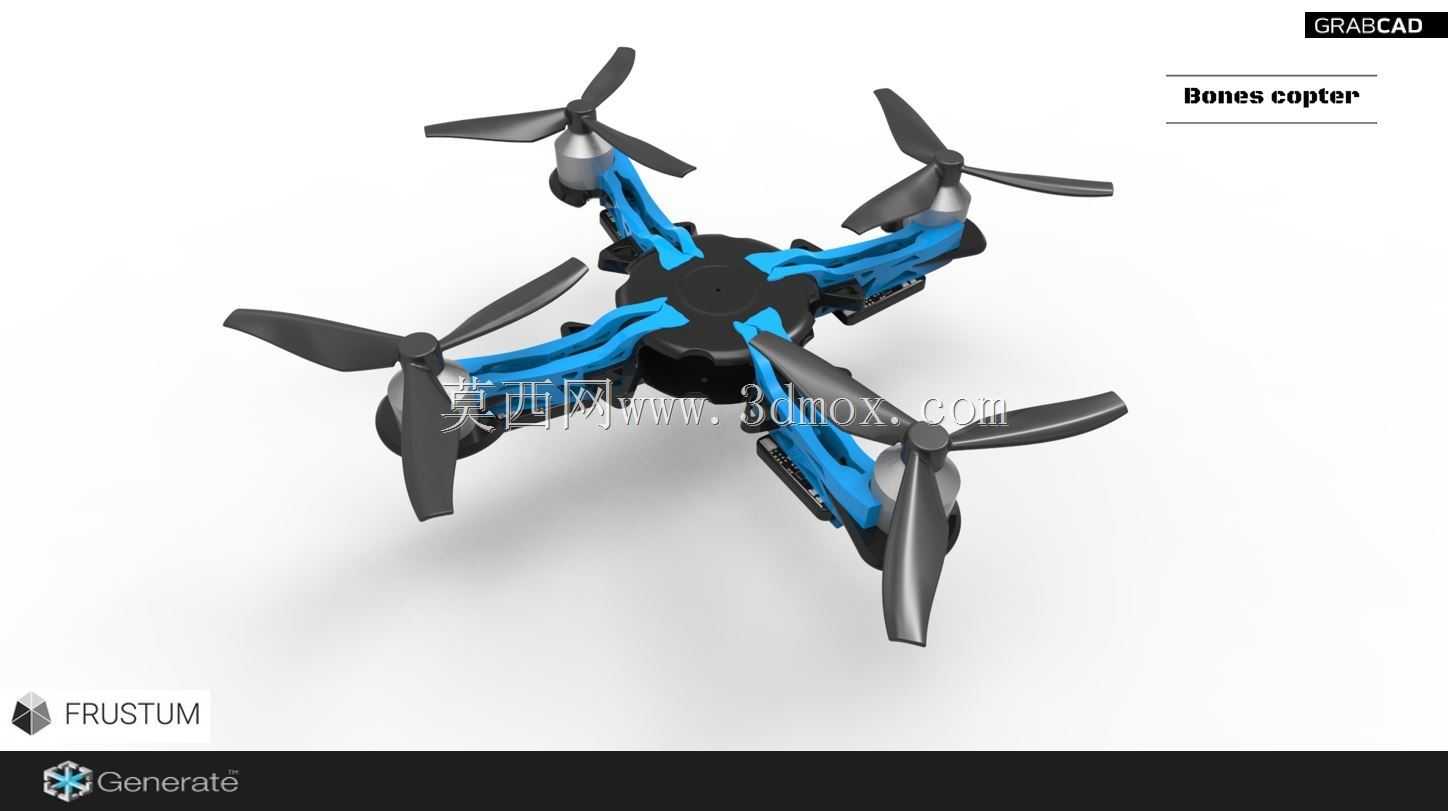

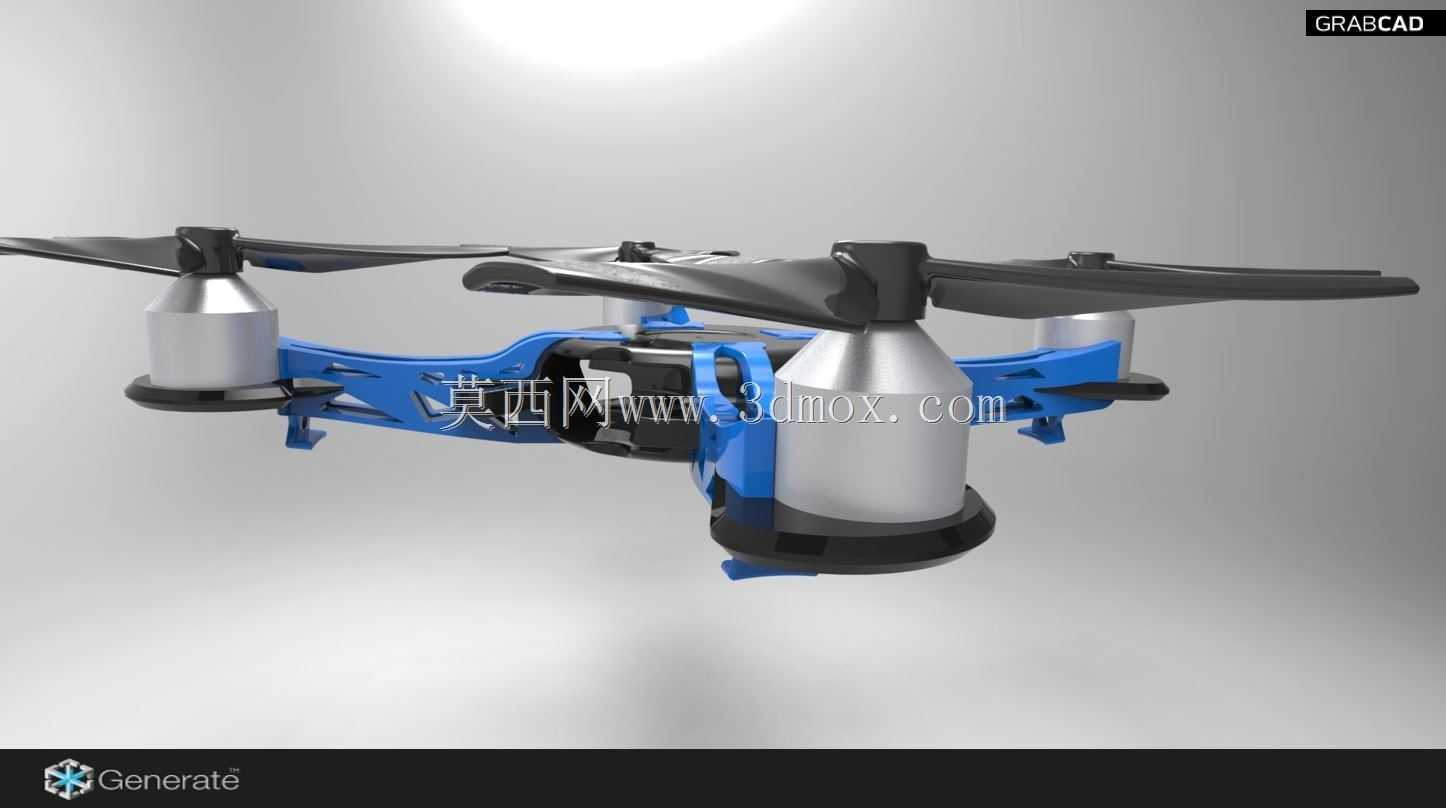

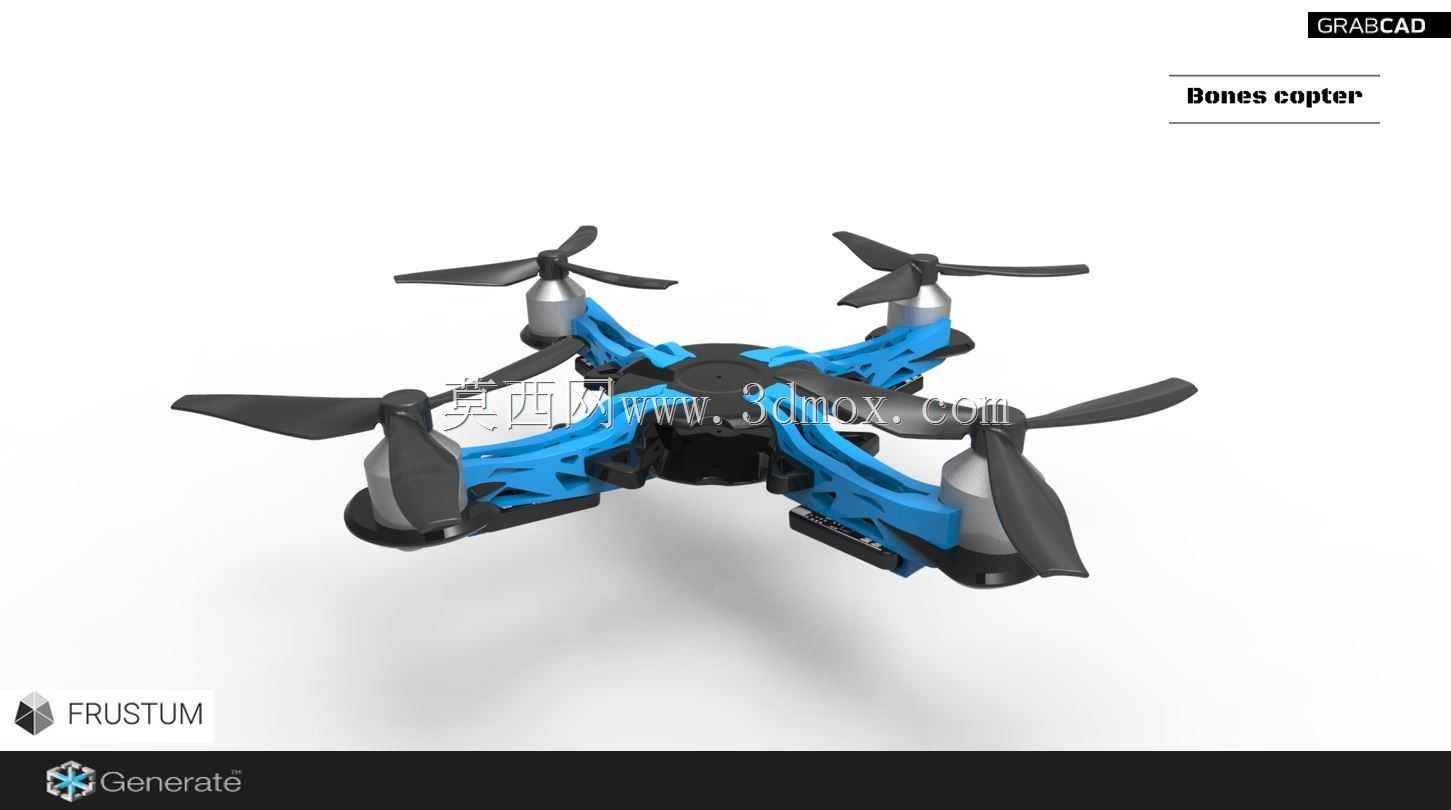

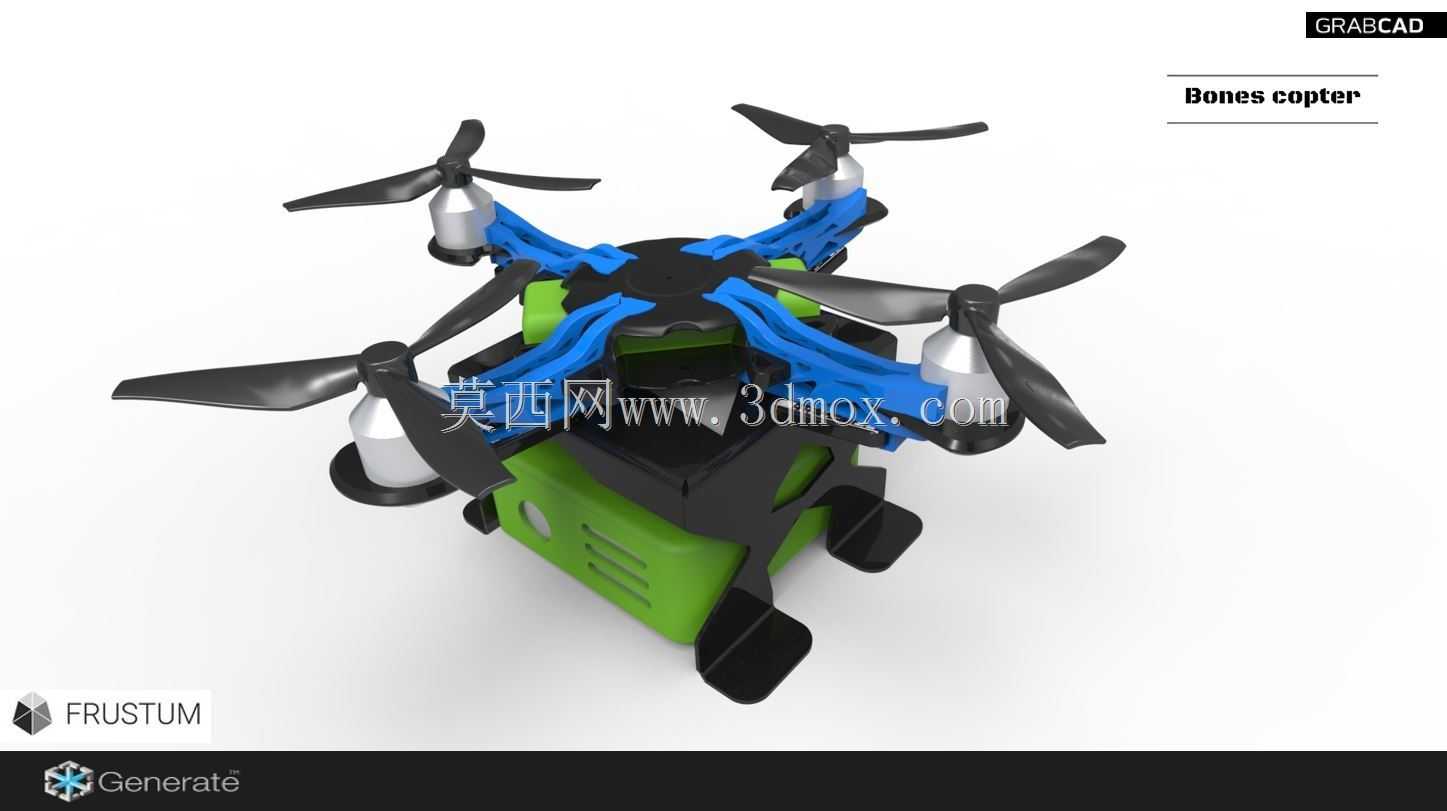

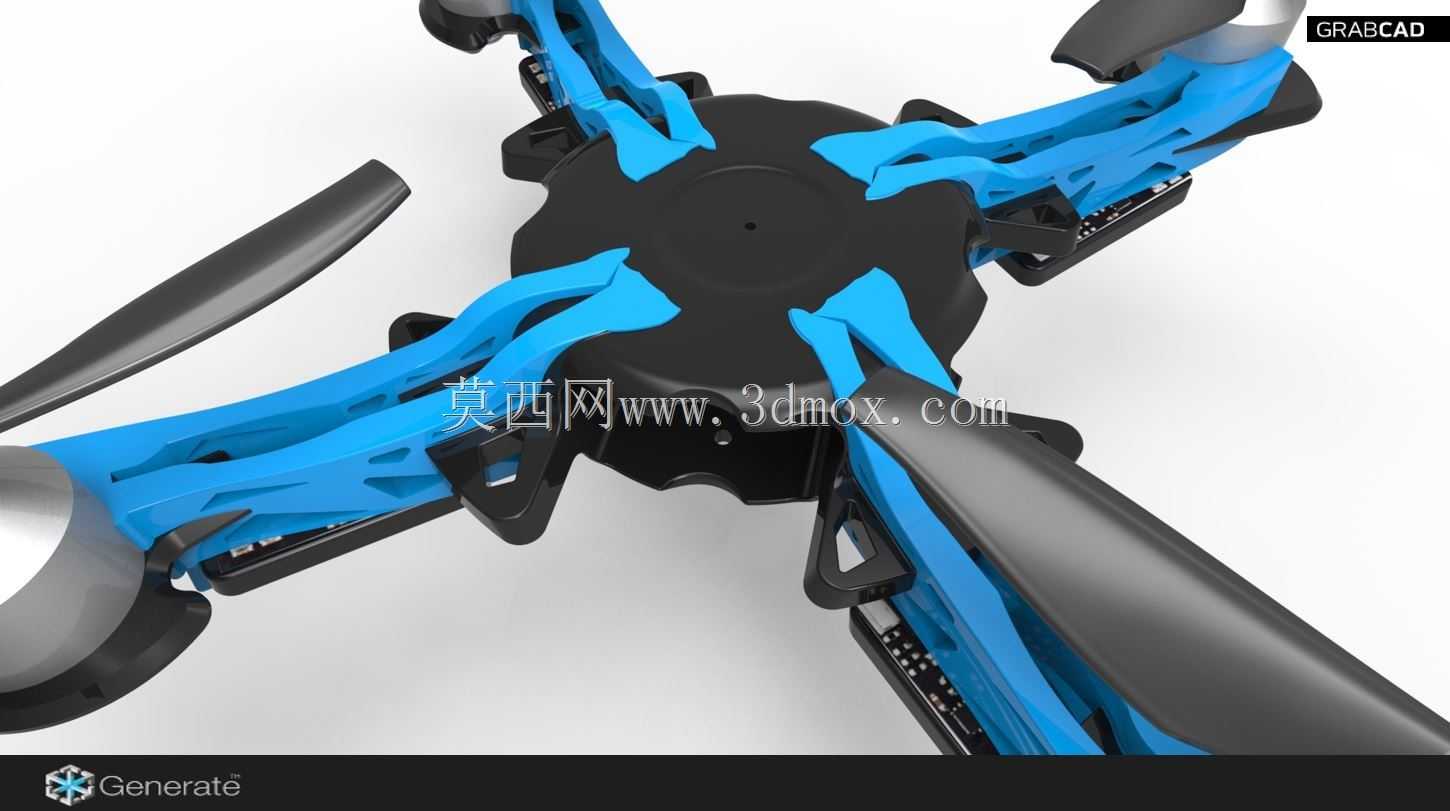

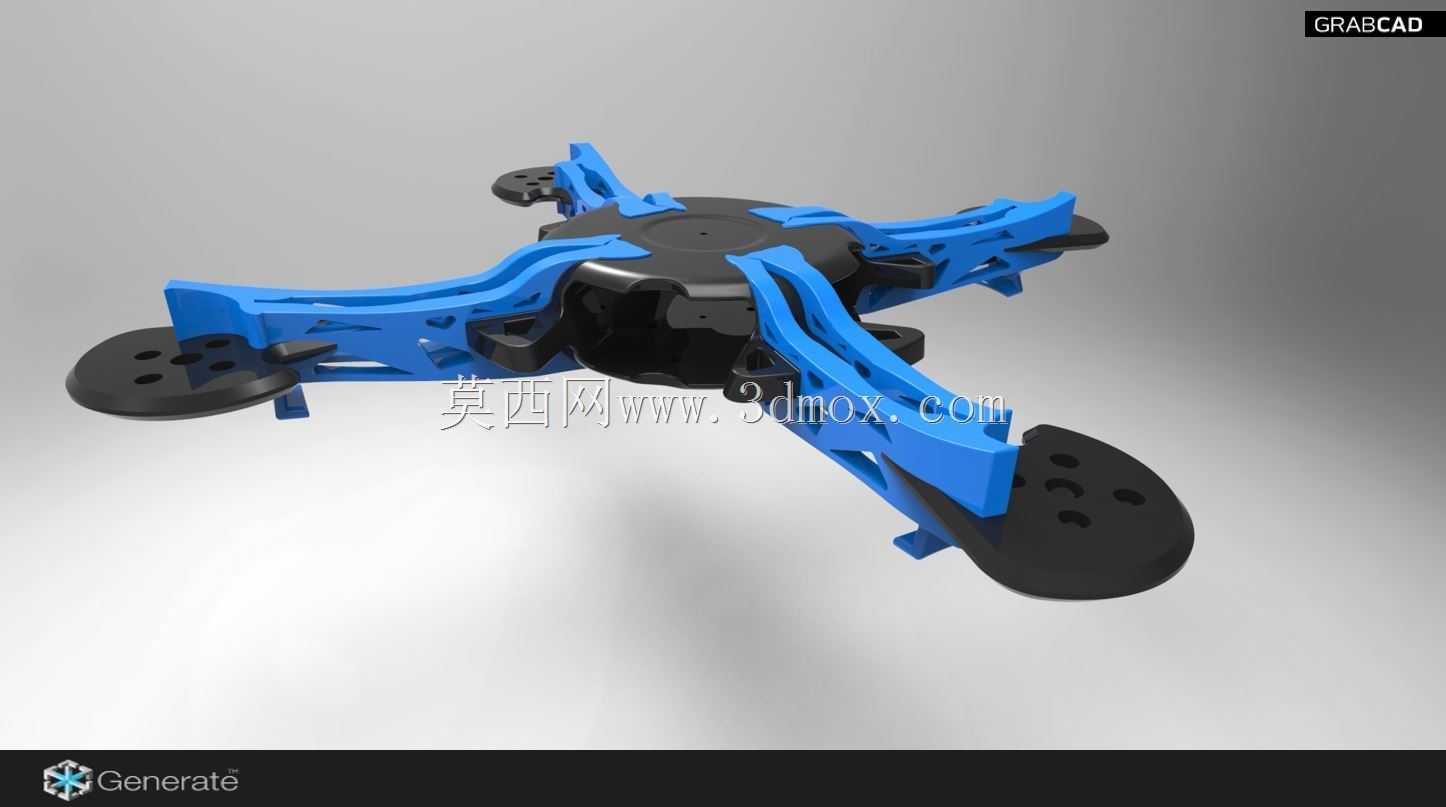

在功能特性设计上，这款机架采用了仿生骨骼的镂空构型思路，摒弃了传统板式机架的整面封闭结构，通过力学传力路径优化将材料集中布置在受力核心区域，在保证结构强度的前提下最大限度去除非受力区域的冗余材料，最终实现整机机架的极致轻量化，有效降低飞行过程中的无效载荷，提升飞行器的续航表现与机动灵活性。四个机臂采用一体化延伸的构型设计，机臂末端预留标准化的电机安装孔位，孔位间距匹配主流微型无刷电机的安装尺寸，无需额外转接件即可完成动力电机的固定安装，机臂与中心承载舱采用圆弧过渡结构连接，能够有效分散飞行过程中电机运转产生的振动应力，避免应力集中导致的机臂断裂问题。中心承载舱采用分层限位设计，预留了飞控板、电池、电调等核心电子部件的安装空间，舱体内部设置有定位卡槽与走线槽位，可规整布置各类连接线材，避免线材缠绕干涉桨叶转动，同时舱体的镂空结构能够为电子元器件提供充足的散热空间，避免长时间飞行时元器件积热导致的工作异常。

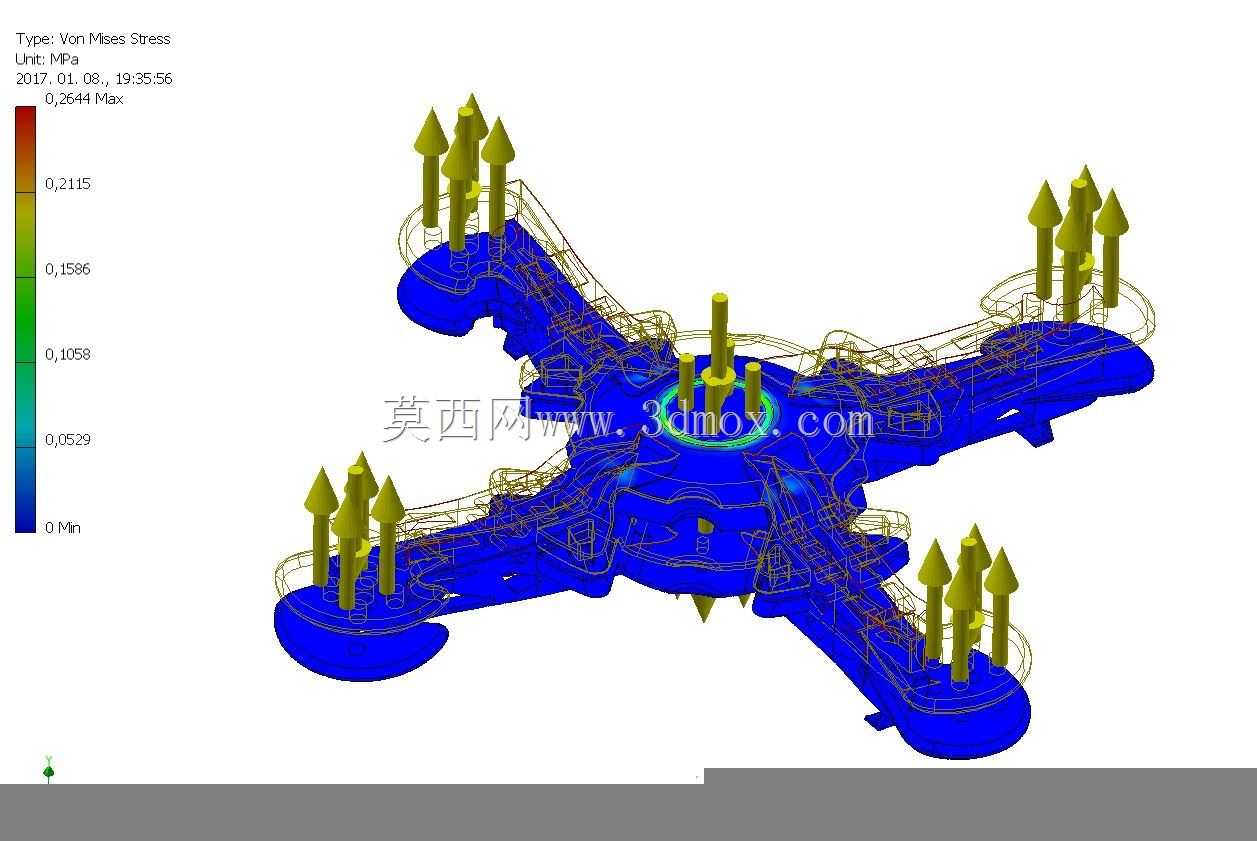

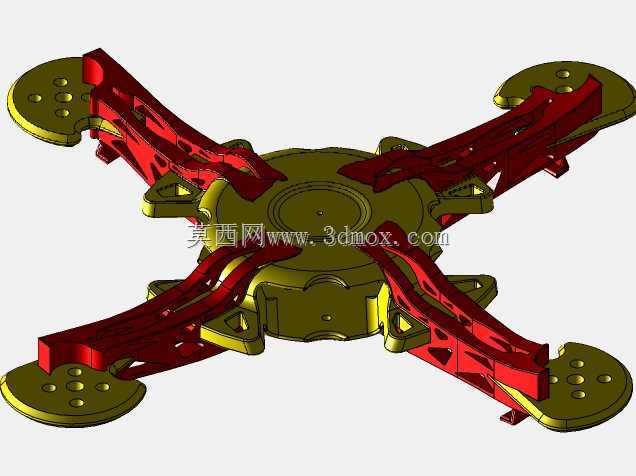

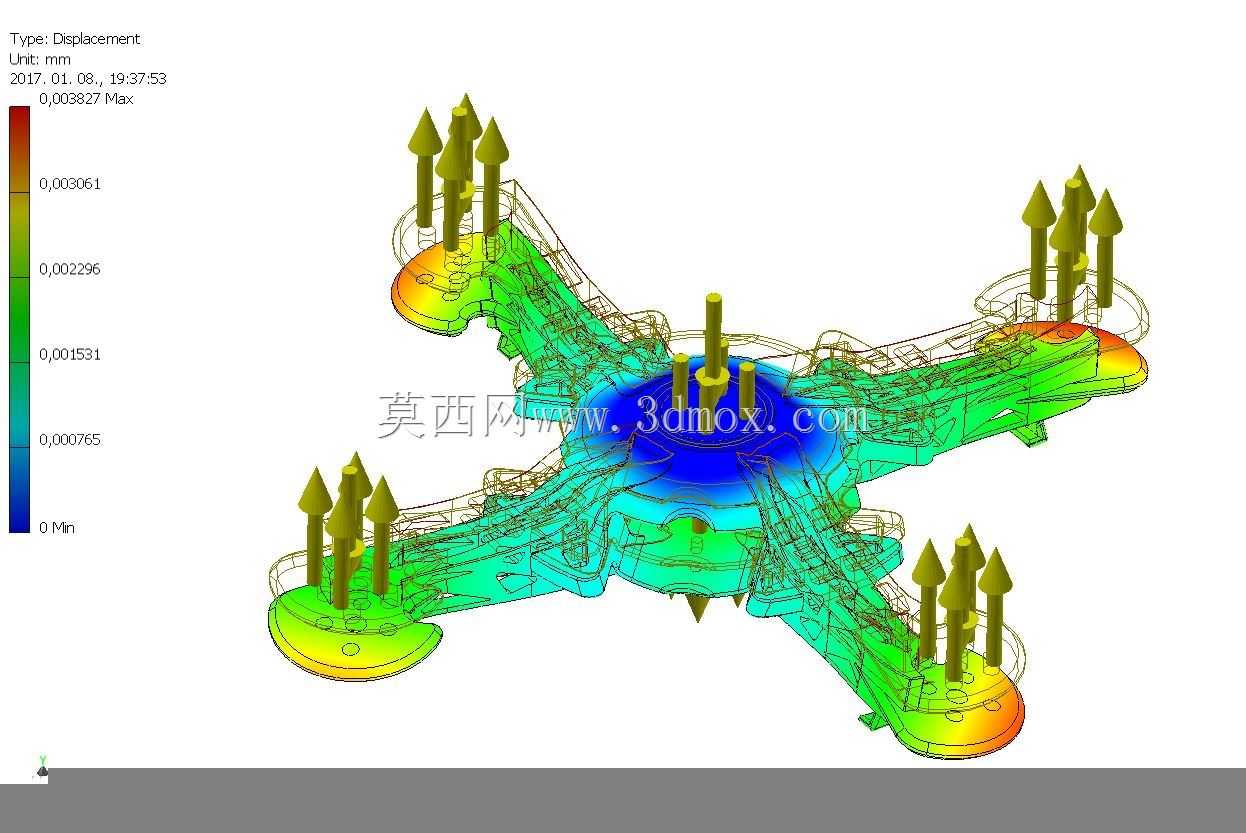

在设计思路层面，这款机架以“结构效率优先”为核心原则，参考生物骨骼的中空受力结构，通过拓扑优化算法计算出最优的材料分布方案，在机架受力最大的机臂根部、电机安装座、中心舱连接位置做了局部加厚与加强筋设计，在非受力的舱体侧壁、机臂中段位置做了大面积镂空处理，实现了强度与重量的最佳平衡。机架整体采用对称式构型设计，四个机臂的长度、安装角度完全一致，能够保证飞行过程中四个动力点的力矩输出平衡，降低飞控系统的姿态校准难度，提升飞行稳定性。在安装边界与尺寸适配方面，机架的机臂长度适配4-5英寸规格的微型螺旋桨，中心舱的内部安装空间可容纳最大尺寸为30mm*30mm的标准飞控主板，电池安装位可适配2S-3S规格的微型锂聚合物电池，电机安装孔位适配1103、1104系列微型无刷电机，整体安装接口均采用行业通用标准尺寸，用户可直接搭配市售的标准微型飞行器配件完成组装，无需进行二次打孔或结构改装。机架整体的重心位于中心舱几何中心位置，组装完成后无需额外调整配重即可实现重心配平，能够有效降低飞控的运算负载，提升飞行姿态的响应速度，在发生轻微碰撞时，骨架式的结构能够通过自身的微小形变吸收冲击能量，避免刚性冲击直接传递到核心电子部件，降低炸机时的部件损坏概率。
