四旋翼无人机工字钢结构承载框架设计

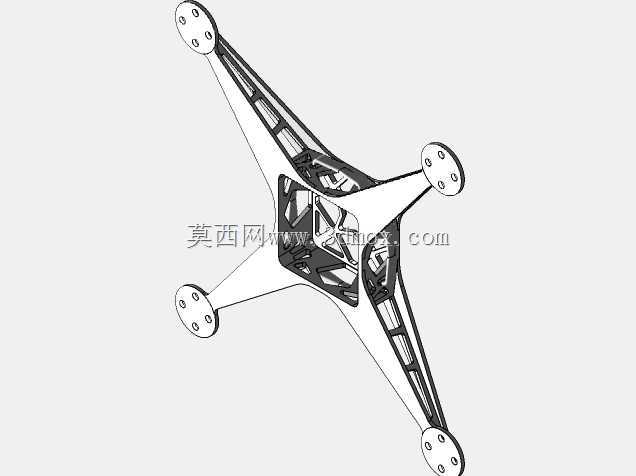

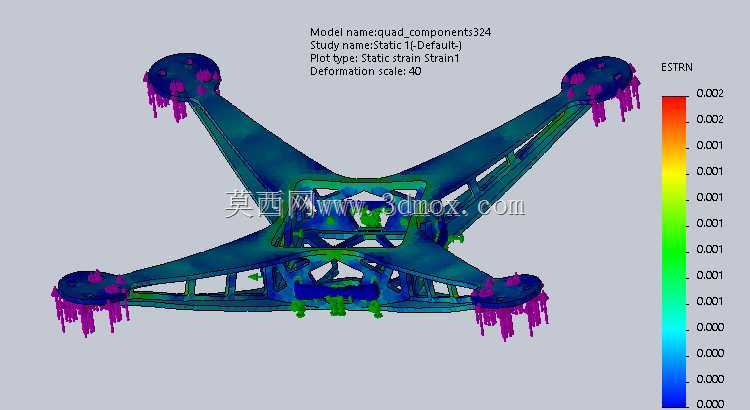

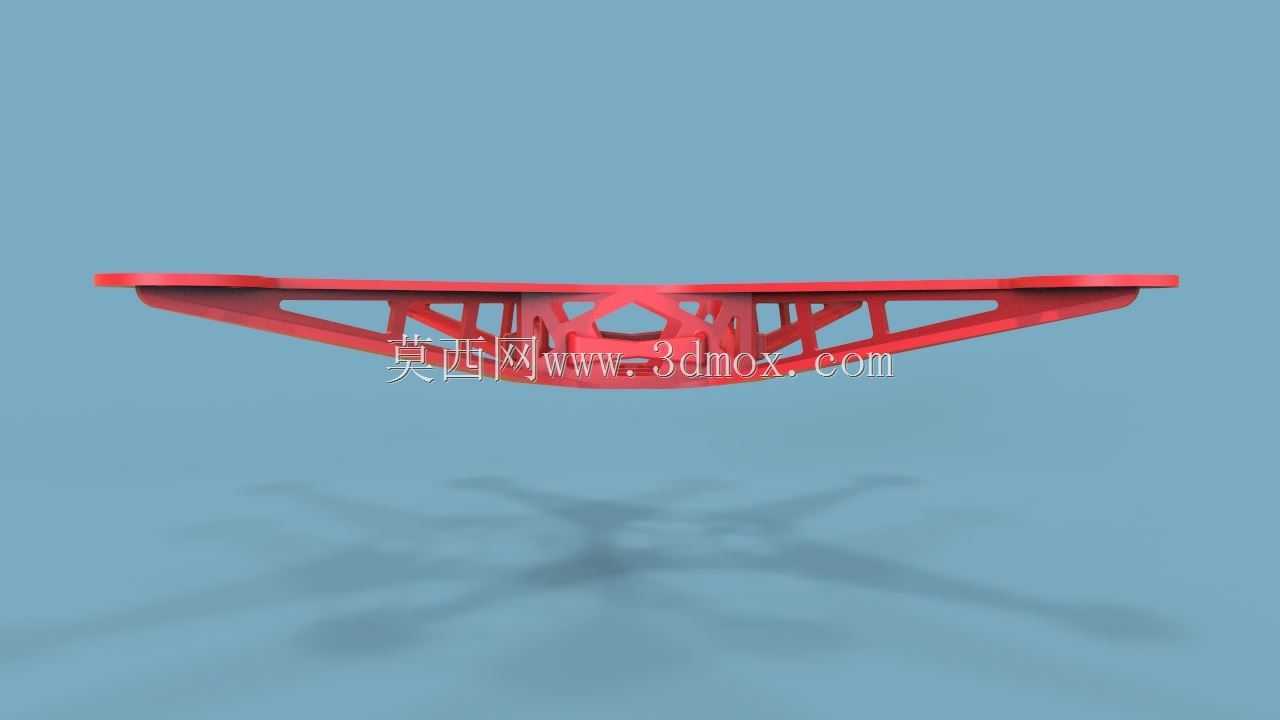

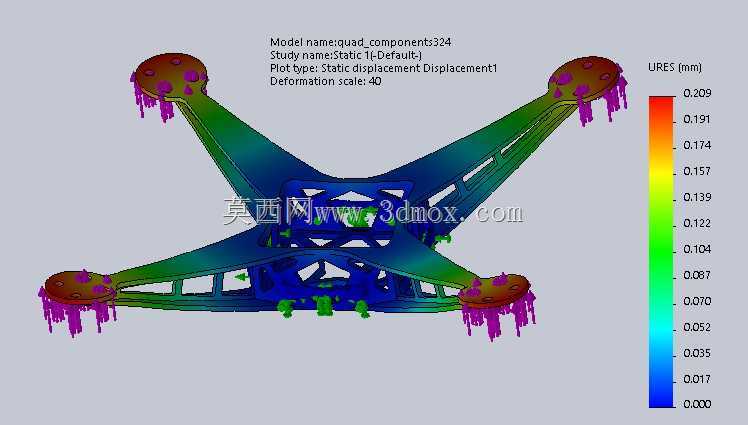

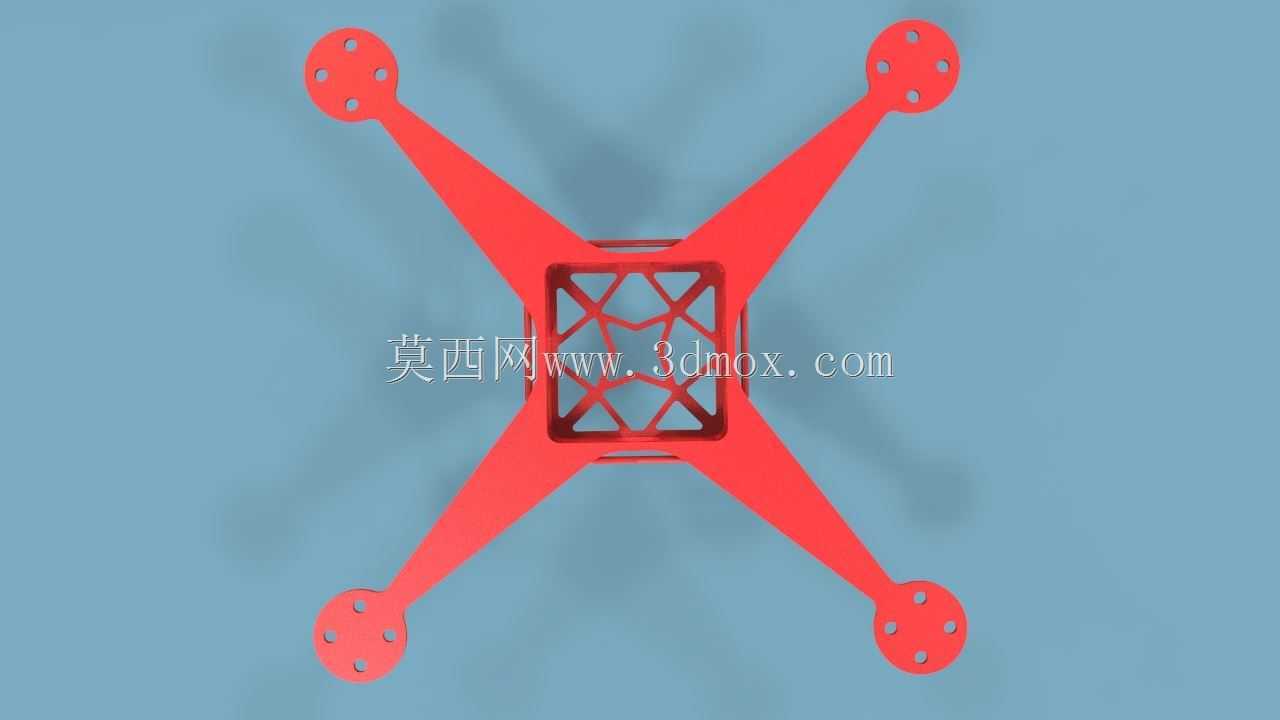

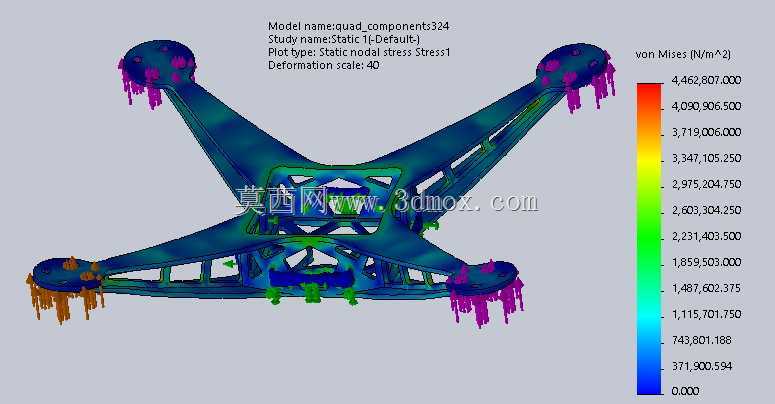

这款四旋翼承载框架主要面向小型民用消费级及轻量级行业作业无人机的整机装配场景，可适配航拍测绘、轻量物资投送、低空环境巡检等多类作业需求，作为无人机整机的核心承载基体，承担着连接动力单元、固定电子元器件、挂载作业载荷、传递飞行载荷的核心作用，是保障无人机飞行结构稳定性的核心部件。框架整体采用工字钢结构作为核心受力构型，这类构型借鉴了大型基建领域重载结构的力学设计逻辑，能够在最小材料用量的前提下实现最高效的弯曲载荷承载，大幅降低框架自身重量对无人机有效载荷占比的挤占，提升整机的续航表现与载荷能力。框架主体预留了专门的电子设备防护舱空间，能够将飞控主板、电调等核心电子元器件完全容纳在舱体内部，避免飞行过程中磕碰、异物撞击对核心电路造成损伤，同时将电池与电机控制器的安装位预设在框架顶部区域，能够合理匹配整机重心位置，降低飞行动态调整过程中的重心偏移量，提升飞行姿态的稳定性。框架侧面集成了专门的钩子挂载结构，可通过绑带快速连接各类作业载荷，无需额外加装挂载转接件，降低了整机的装配复杂度与额外重量。框架整体采用ABS材质作为设计基准，整体自重控制在5.19克，极致轻量化的设计能够让动力单元的推力更多分配到有效载荷与续航储备上，适配多数小型四旋翼无人机的动力输出区间。在安装边界上，框架的四个机臂连接端预留了标准的电机安装孔位，可适配通用规格的无刷电机安装尺寸，顶部的电池安装位可适配常规容量的锂聚合物电池固定，防护舱的内部空间可容纳主流规格的飞控板与电调模块，整体安装尺寸兼容多数小型四旋翼无人机的装配公差要求，无需额外打孔修改即可完成快速装配。结构设计过程中通过力学仿真对受力集中区域做了针对性的补强，对非受力区域做了材料去除优化，在保证结构强度满足飞行工况载荷要求的前提下，最大化去除冗余材料，实现了强度与重量的最优平衡，即使在急转、升降、小幅碰撞等复杂工况下，也能保持结构形态稳定，不会出现形变影响飞行精度的问题。
