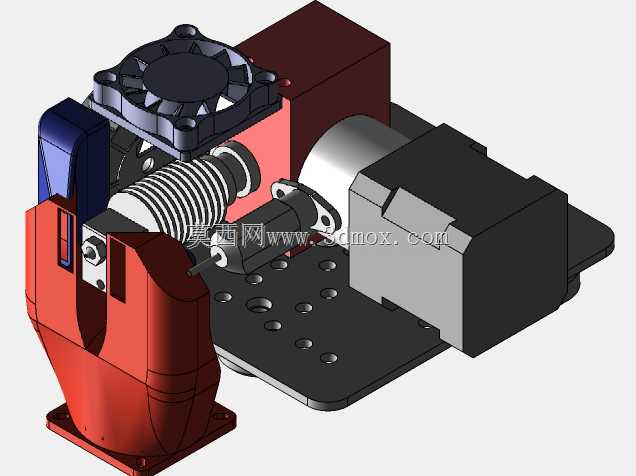

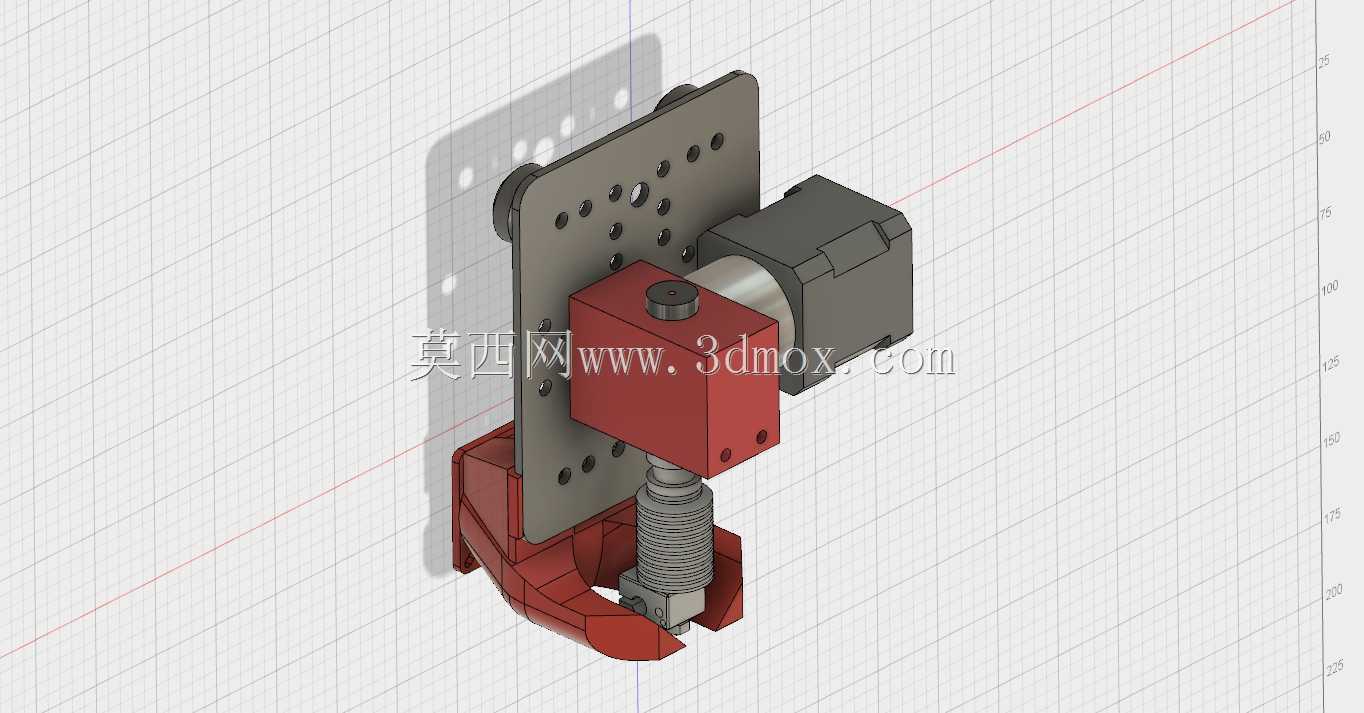

Tevo黑寡妇3D打印机挤出机安装板组件

该组件是专为桌面级FDM熔融沉积成型3D打印机设计的挤出端集成安装结构，核心服务于消费级及入门准工业级3D打印设备的挤出系统改装、整机装配与运维替换场景，可直接适配Tevo黑寡妇系列机型的X轴运动滑台安装位，也可作为同规格近程挤出方案的通用改装参考结构，覆盖个人创客DIY、桌面级3D打印机生产装配、设备售后配件替换等多个实际应用场景。从实际用途来看，该组件承担着挤出机核心部件的集成承载、运动连接与散热导流三重核心作用：一方面将步进送料电机、熔融加热块、喉管散热组件、打印喷嘴以及冷却风道整合为统一的模块化单元，避免零散部件装配带来的同轴度偏差；另一方面通过背部的安装板与打印机X轴运动滑块直接连接，保证挤出端随运动系统精准走位，同时预留的风道安装位可引导冷却气流精准吹向刚挤出的熔融耗材，快速固化成型件轮廓，大幅提升悬垂结构、薄壁结构的打印成型质量。在功能特性上，该组件采用近程挤出的布局设计，送料齿轮与熔融腔的距离极短，耗材输送阻力小、回料响应速度快，可灵活适配PLA、ABS、TPU等多种不同硬度的打印耗材，有效减少远程挤出常见的耗材打滑、回料滞后、软料送料不畅等问题；安装板上预留了多组不同间距的安装孔位，可兼容不同规格的42型步进电机、不同尺寸的散热铝块以及常规的E3D规格热端组件，改装适配的灵活度较高；下部的红色导流结构采用分体式风道设计，可将散热风扇的气流均匀导向喷嘴四周的成型区域，避免单侧冷却带来的成型件翘曲、层间错位问题。从设计思路来看，该结构优先保证各核心部件的同轴度精度，安装板与挤出主体的定位孔采用同轴设计，确保送料路径、喉管、喷嘴处于同一条中心线上，避免耗材输送过程中出现弯折、堵料的问题；同时充分考虑装配与维护的便捷性，所有部件均采用外露式的螺丝固定设计，无需拆解整体结构即可单独更换喷嘴、清理喉管堵料或者替换散热风扇；结构设计上做了充分的轻量化处理，在保证安装板结构强度的前提下开设了多组减重孔，降低挤出端整体重量，减少X轴高速运动时的惯性抖动，提升打印过程的运动稳定性。在安装边界与尺寸适配方面，该组件背部安装板的孔位完全匹配Tevo黑寡妇机型原厂X轴滑台的安装孔距，无需额外打孔改装即可直接替换原厂挤出结构；整体横向安装宽度不超过85mm，纵向高度不超过120mm，挤出端突出安装板的厚度不超过70mm，安装后不会与打印机的X轴两端限位、Z轴导轨以及打印平台产生运动干涉；组件预留的风道安装位可适配4010规格的轴流散热风扇，喉管安装位兼容标准直径16mm的散热铝块，加热块可适配20*20*10mm的标准加热铝块与热敏电阻安装孔，整体安装公差控制在0.1mm以内，可保证各部件装配后无松动、无错位，满足3D打印过程中长时间高速往复运动的可靠性要求。
