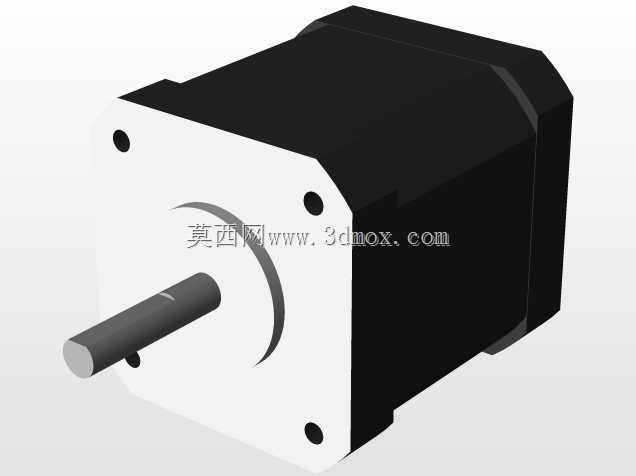

DLP光固化3D打印机Z轴升降传动机构

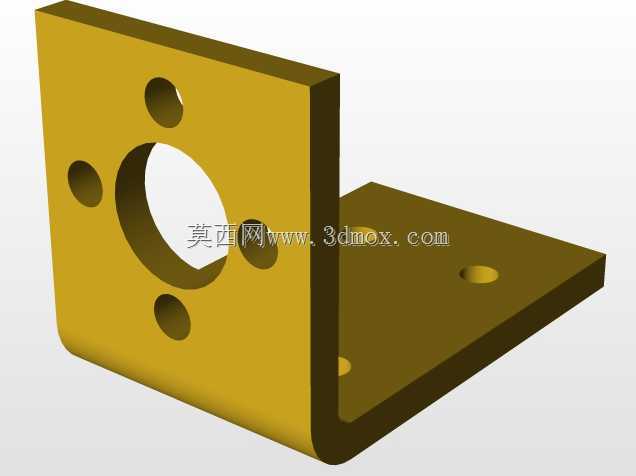

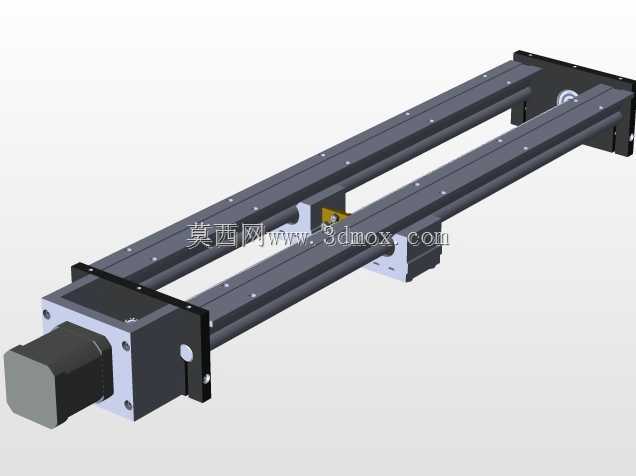

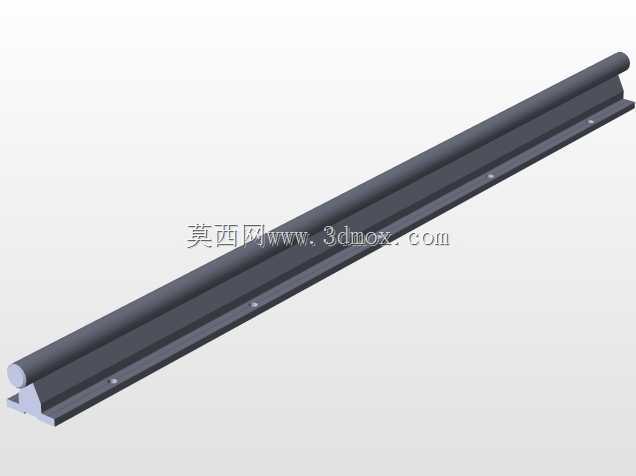

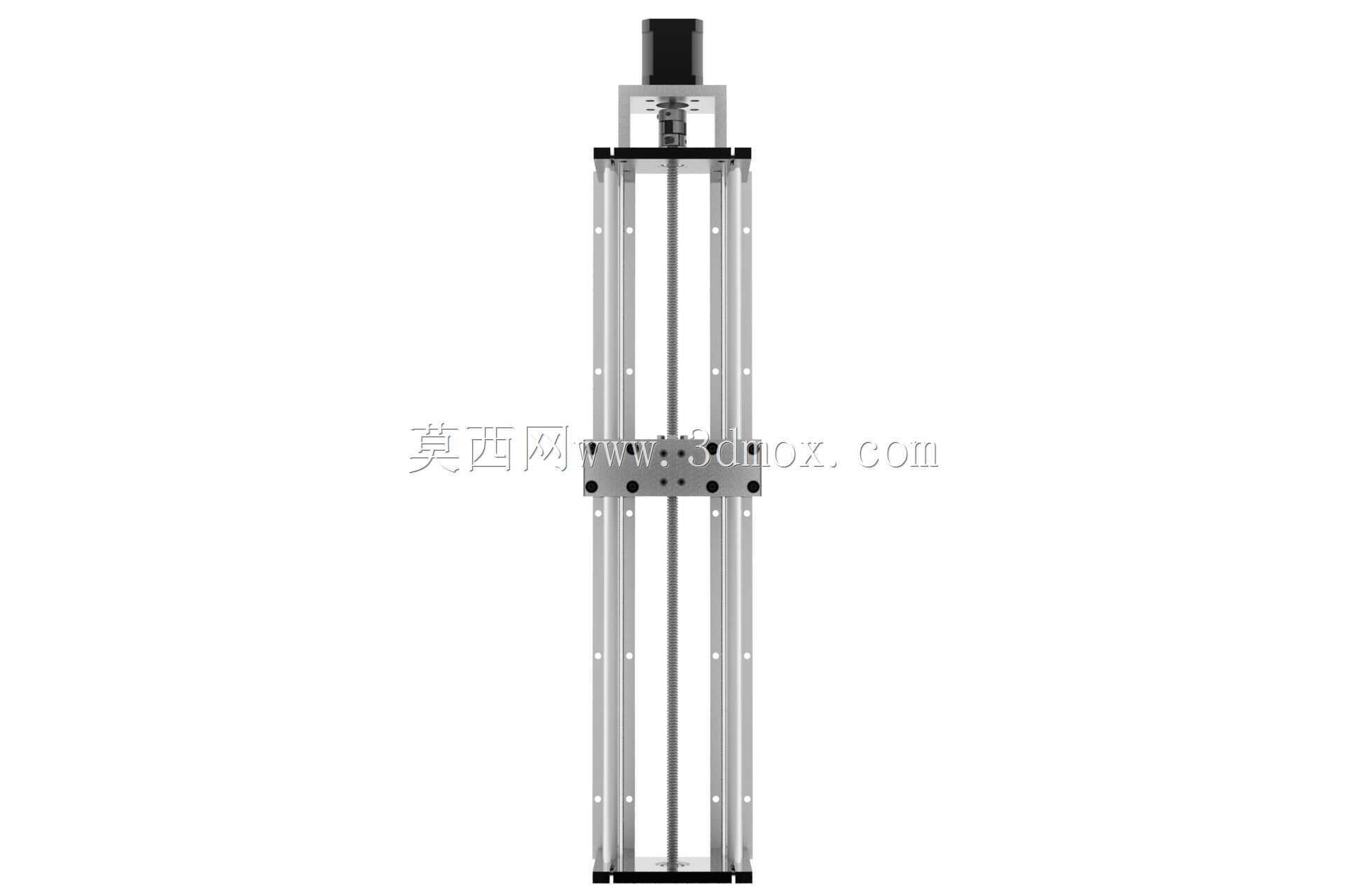

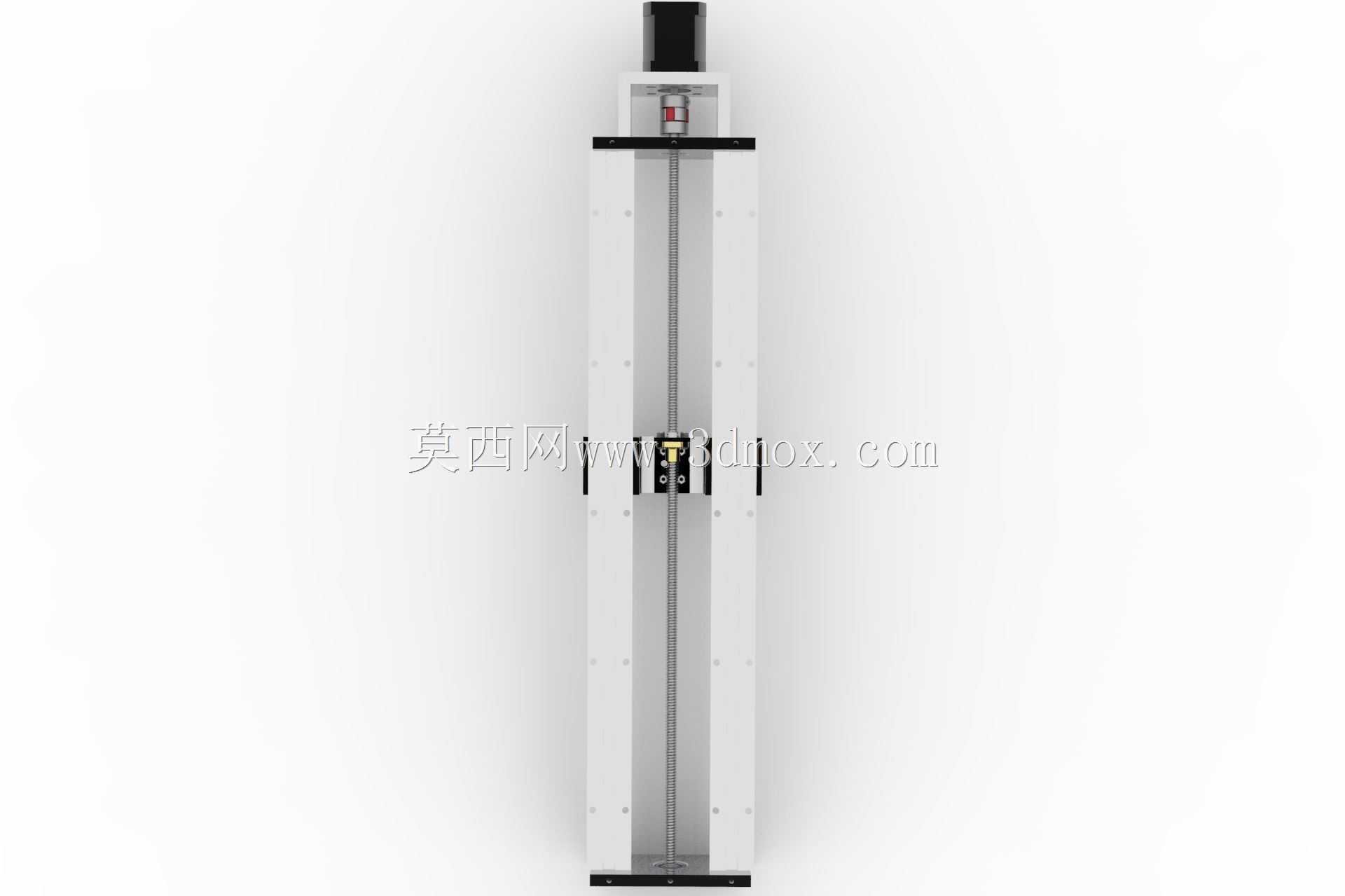

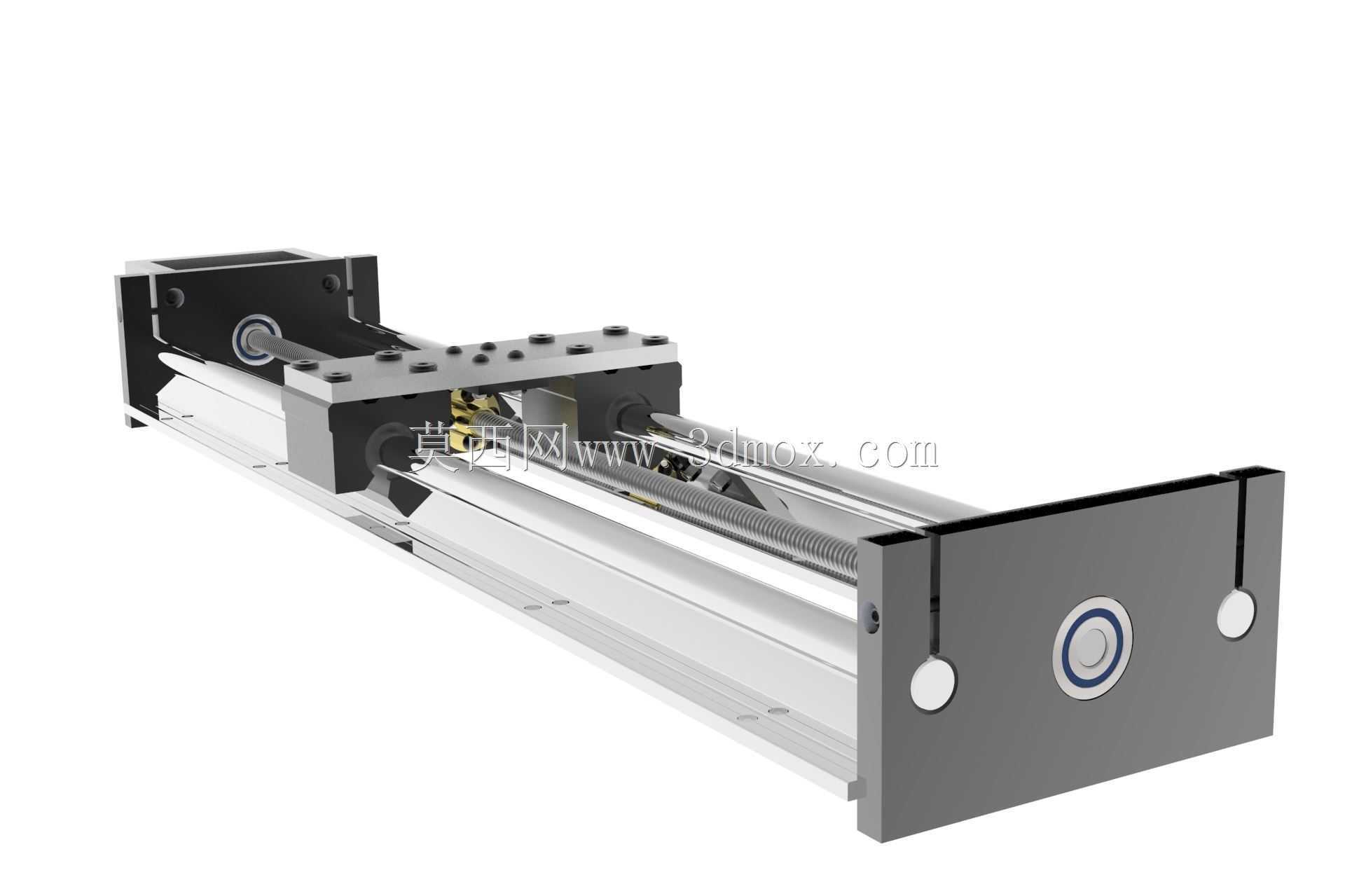

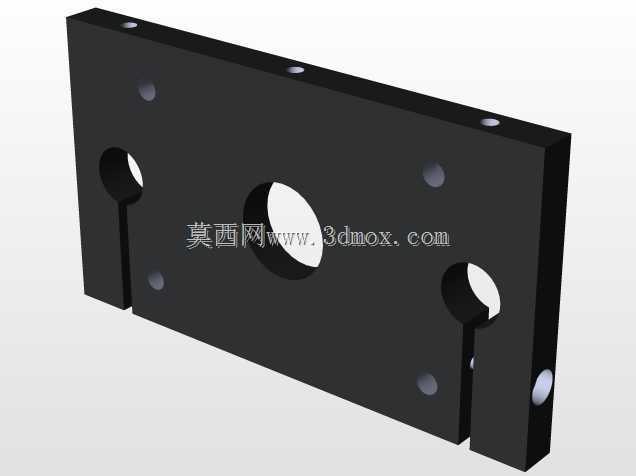

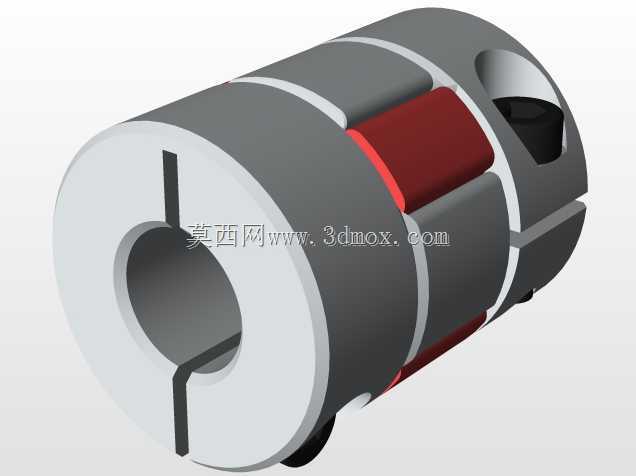

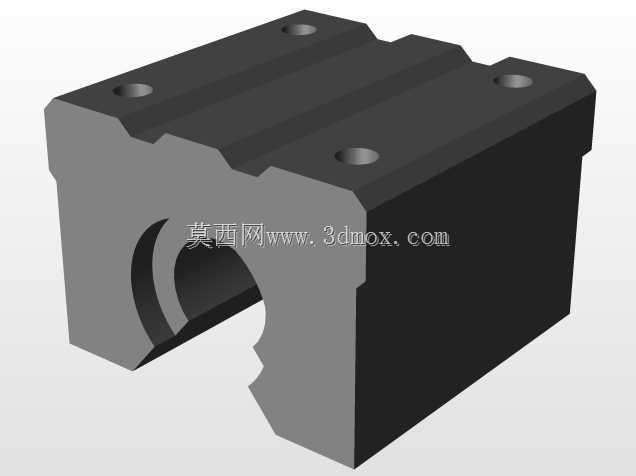

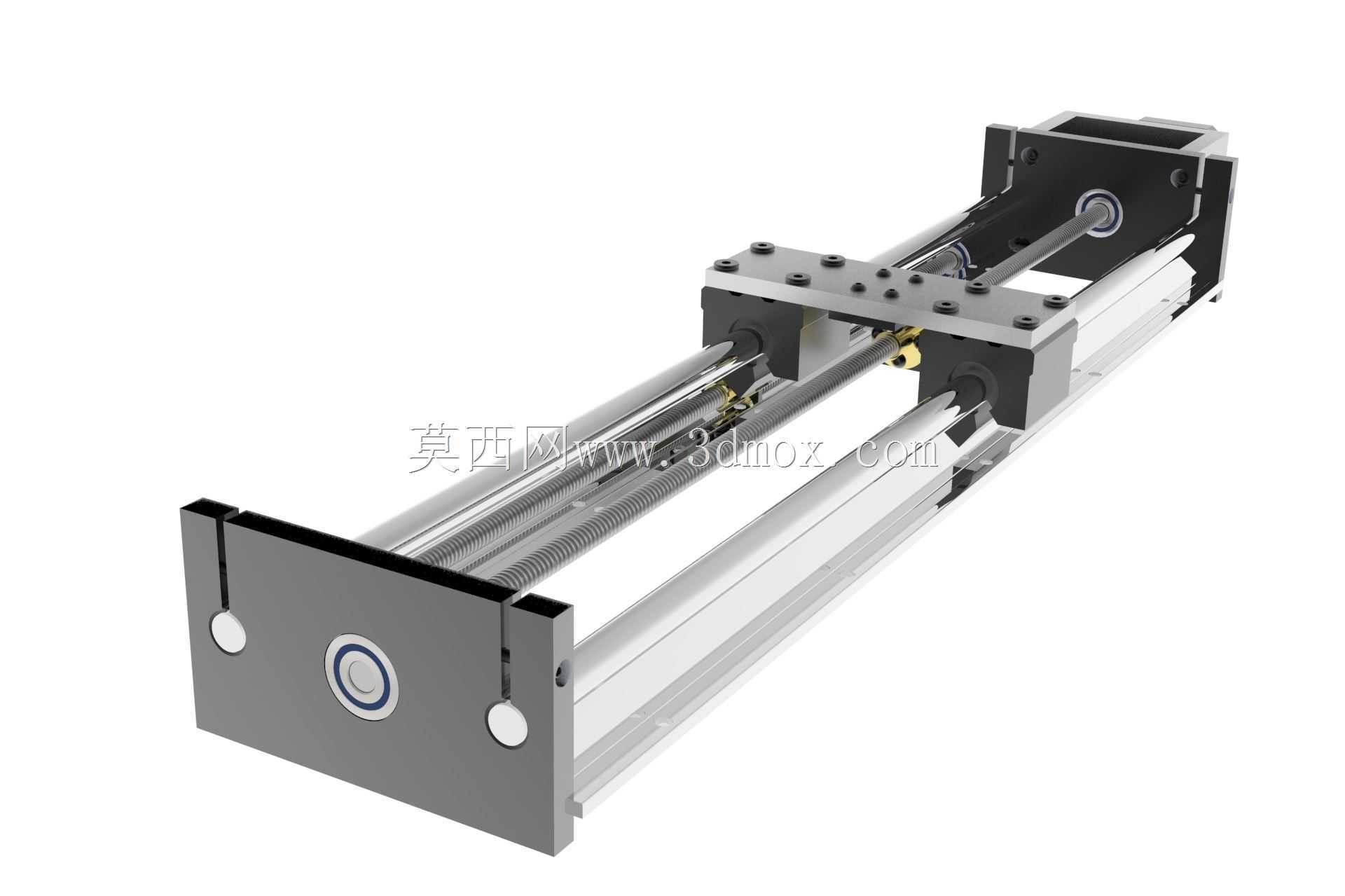

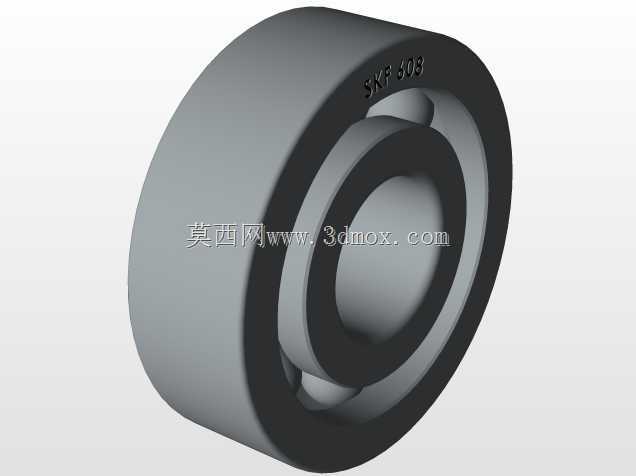

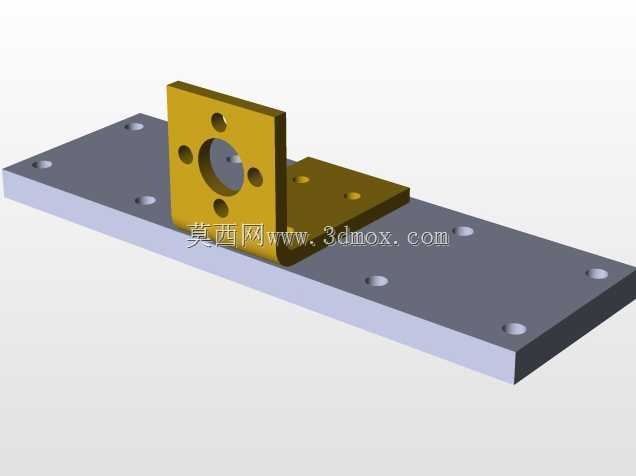

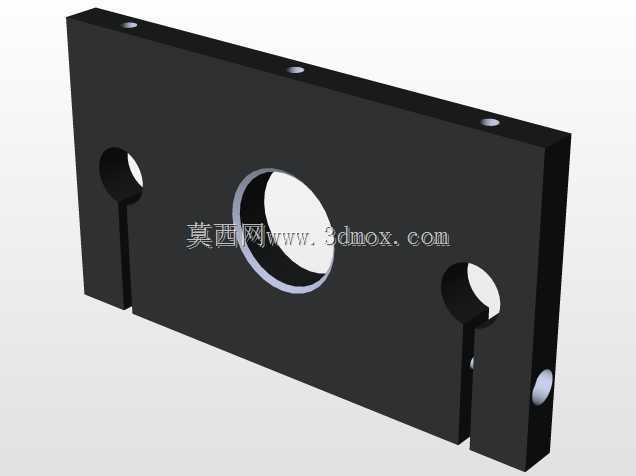

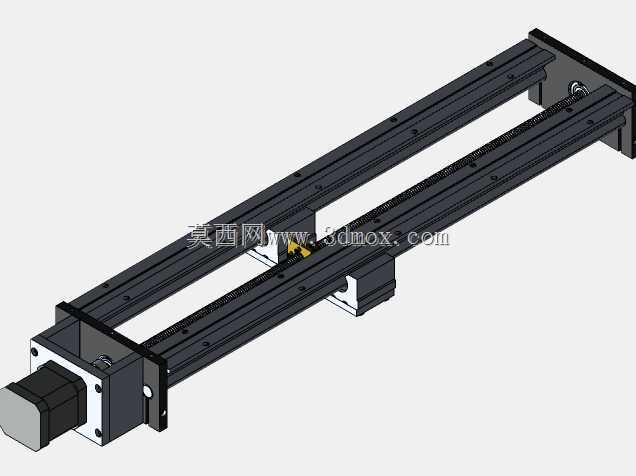

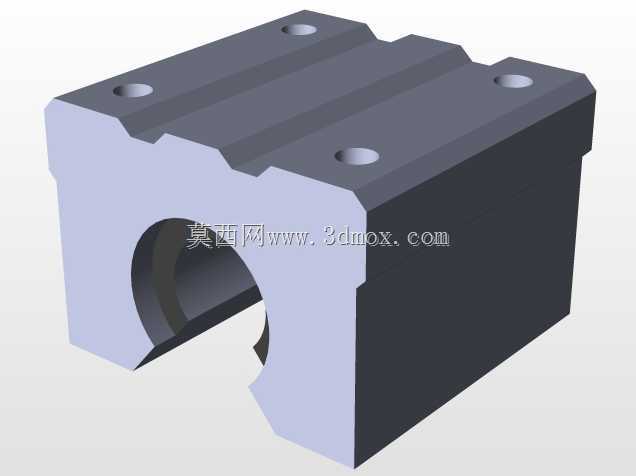

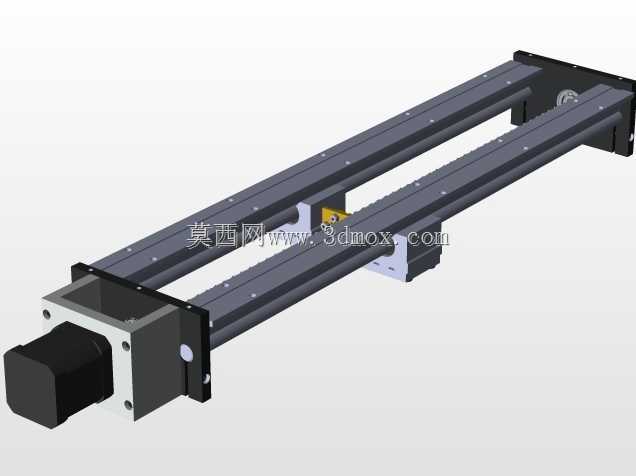

该Z轴运动机构是DLP光固化三维打印设备的核心运动执行部件，主要承担打印过程中成型平台的精准垂直升降动作，直接决定打印制件的层厚精度、Z向尺寸稳定性以及层间结合质量，是光固化打印设备中保障成型精度的核心结构单元。在实际打印作业场景中，DLP设备通过投影系统将每层截面图案投射到树脂槽液面，固化完成后该机构带动成型平台精准抬升一个层厚的距离，待树脂流平后完成下一层固化，全程需要保证升降动作的平稳性、重复定位精度以及运动过程无偏摆卡顿，避免出现层纹、错层、剥离失败等打印缺陷。该机构采用双线性光轴搭配精密滚珠丝杆的传动布局，两根平行光轴作为运动导向支撑，可有效抵消平台升降过程中的侧向倾覆力矩，保证运动过程中平台始终保持水平状态，中间布置的滚珠丝杆负责传递升降动力，相比普通T型丝杆具备更小的传动间隙、更高的传动效率以及更低的运行噪音，能够实现微米级的进给精度，匹配光固化打印10-100μm的常规层厚设置需求。整体结构采用铝型材作为主体支撑框架，两端通过机加工端板固定光轴与丝杆两端的支撑轴承，运动滑台通过直线轴承与光轴配合，同时通过丝杆螺母与传动丝杆连接，滑台表面预留标准化安装孔位，可直接适配不同尺寸规格的打印成型平台，安装边界可根据设备整体腔体尺寸灵活调整，框架长度可根据设备最大打印高度需求进行适配，常规配置下可满足200-300mm行程的Z向运动需求。设计过程中充分考虑了光固化打印的实际工况，针对树脂滴落防护做了结构避让，避免液态树脂渗入丝杆与光轴配合面造成传动卡滞，同时整体结构模块化程度高，可作为独立运动单元直接集成到不同规格的DLP光固化设备中，无需对设备主体框架做大幅改动，也可拓展应用到其他需要精准垂直直线运动的小型自动化作业场景中，比如小型点胶设备、视觉检测升降台等对Z向定位精度有较高要求的工位。
