山地自行车后轮花鼓卡带制动总成结构

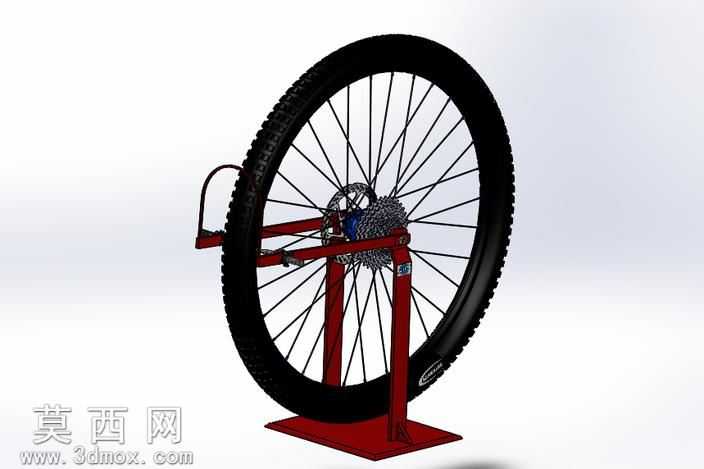

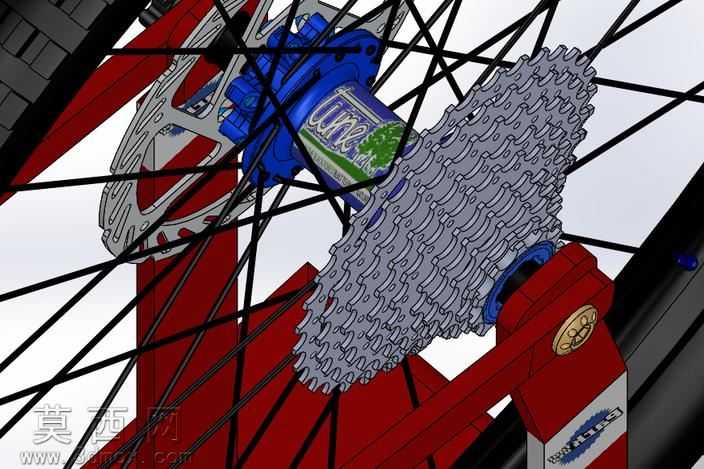

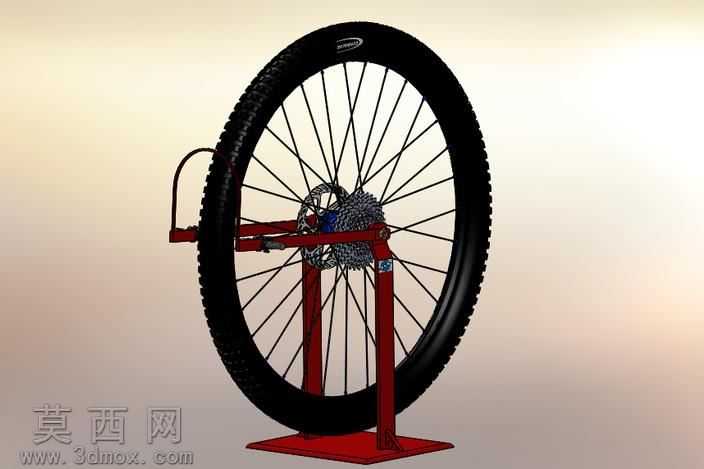

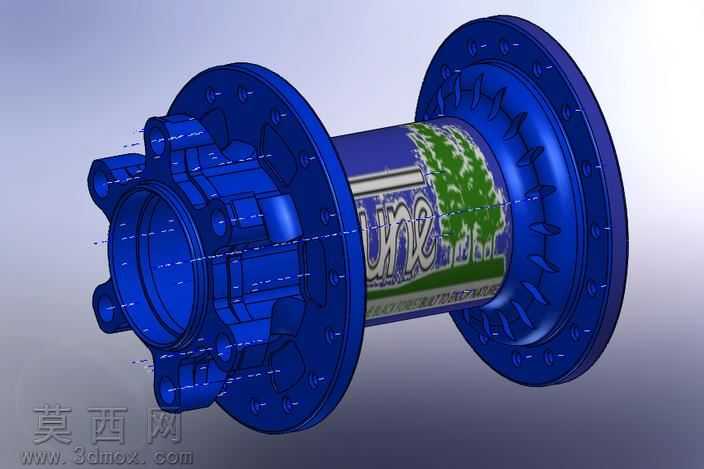

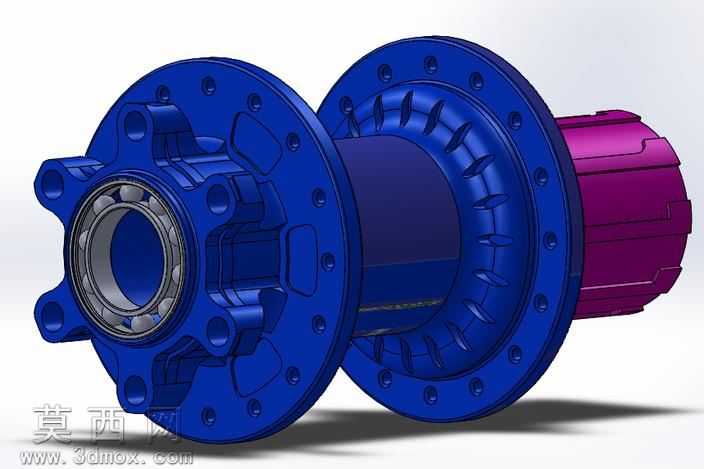

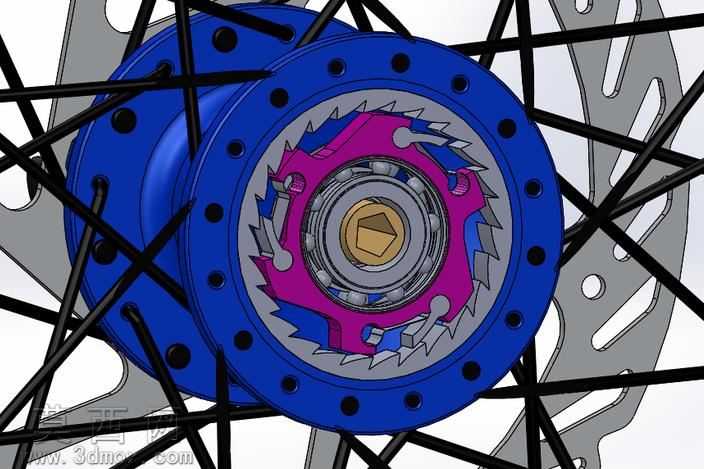

该作品为山地自行车后轮驱动制动集成总成的三维建模成果，建模过程围绕山地车后轮的实际功能逻辑展开，首先完成花鼓主体的结构搭建：作为后轮核心承载传动部件，花鼓主体采用回转类特征建模，通过旋转凸台生成基础筒体，再通过拉伸切除、阵列特征完成辐条安装孔位、轴承安装位、塔基配合位的细节刻画，蓝色阳极氧化质感的花鼓壳体通过材质参数调整，还原金属表面细腻的磨砂氧化层效果，表面的品牌标识通过贴图映射贴合壳体曲面，保证标识随曲面弧度自然呈现无拉伸变形。塔基部位的10速卡带飞轮组采用分层阵列建模思路，从最小齿数飞轮到最大齿数飞轮，依据不同飞轮的齿形轮廓、厚度参数逐一生成单片飞轮结构，再按照实际装配间距沿塔基轴向依次装配，金属银灰色的飞轮材质通过调整粗糙度、金属度参数，还原钢制飞轮经过热处理后的哑光金属质感，齿尖部位的轻微磨损细节通过纹理贴图叠加，提升模型真实感。盘式制动器的刹车碟片采用镂空辐条式结构建模，通过草图绘制碟片外轮廓与内部镂空散热槽轮廓，拉伸生成碟片基础厚度后，对边缘进行倒角处理，还原刹车碟片的锋利边缘与散热结构，不锈钢材质的碟片通过调整反射参数，呈现金属冷冽的高光质感。后轮轮胎部分采用实体建模结合纹理映射的方式，先通过旋转生成轮胎基础胎体，再通过包覆特征生成胎面的防滑颗粒纹理，黑色橡胶材质调整粗糙度参数还原橡胶的哑光触感，胎侧的品牌标识通过曲面贴图精准贴合。红色的后叉安装部位通过焊接结构特征建模，还原后叉与花鼓安装座的焊接衔接细节，安装座上的锁紧螺母通过螺纹特征建模还原真实螺纹结构，金色的锁紧盖通过金属材质参数调整呈现电镀金属的亮面质感。辐条采用细圆柱体拉伸建模，按照实际编圈的交叉角度逐一装配到花鼓与轮圈之间，黑色辐条的金属材质调整反射强度，呈现细金属丝的光影效果。整个建模过程严格遵循山地车后轮的实际装配公差，各部件之间的配合间隙、装配关系完全还原实车结构，渲染阶段采用三点布光方式，主光源模拟自然光从侧上方照射，突出金属部件的高光层次与结构轮廓，辅助光源补全暗部细节，避免阴影区域死黑，环境光采用低饱和度的环境贴图，让金属表面的反射更具真实感，整体模型完整呈现了山地车后轮从传动、承载到制动的全部功能结构，可用于山地车结构教学、改装设计参考、产品展示等场景。
