静态和疲劳分析的一个岔路口

疲劳分析

它被观察反复的加载和卸载削弱了对象随时间甚至诱导的强调是容许应力限制较少的时候。这种现象称为疲劳。每个周期的压力波动，削弱了在某种程度上的对象。后循环的次数，该对象成为如此软弱它将失败。疲劳是失败的多个对象的首要原因，特别是那些由金属。失败的例子由于疲劳包括旋转机械、 螺栓、 飞机的翅膀、 消费产品、 海上平台、 船舶、 汽车车桥、 桥梁、 和骨头。

线性和非线性结构研究不预测失败由于疲劳。他们计算的反应受到限制和加载指定的环境设计。如果分析假设被观察的计算的应力，在所允许的限度内，他们的结论设计是安全在此环境中无论多少次负载的应用。

静态的、 非线性的或时间历史线性动态研究的结果可以用作定义疲劳研究的基础。疲劳破坏发生在一个地点所需的周期数取决于材料及压力波动的影响。此信息，对于某些材料，是由称为 SN 曲线曲线提供的。

阶段的疲劳失效

由于故障疲劳发生在三个阶段：

第一阶段在材料中的一个或多个裂缝开发。裂缝可以在材料中任何地方发展，但脸上的边界较高应力波动通常发生。裂缝可以发生很多原因。其中一些材料和模具或处理引起的表面划痕的微观结构中的缺陷。

阶段 2 某些或所有裂缝增长的结果继续加载。

第三阶段的设计，以承受应用的载荷能力继续恶化直到出现故障。
在表面的一种材料的疲劳裂缝开始。加强3D模型表面增加下疲劳事件3D模型的生活。

在 Solidworks 中执行疲劳分析：

创建一个或多个静态、 非线性或模态的时间历史动态研究。

创建疲劳研究 （恒定振幅或变幅），并定义其属性。请确保在运行研究之前设置适当的选项。

注意键入仿真研究树中加载文件夹的名称与所示的事件。用鼠标右键单击加载文件夹并选择添加的事件来定义基于引用的静态研究，或在一个特定的解决方案步骤从非线性或模态时间历史动态研究疲劳事件。若要定义多个参考研究的基础的疲劳事件，加载的类型设置为查找周期高峰。

(变幅事件通常包含大量的数据。函数曲线对话框允许您导入包含文本文件的数据随着负载的历史曲线。定义一个变幅疲劳事件时，数据变得可用)

您必须定义至少一个 SN 曲线的每种材料。单击材料对话框来定义 SN 曲线中的疲劳 SN 曲线选项卡。

右键单击结果选项，选择定义/编辑，请求结果在所有节点或在边界节点只。如果研究基于变幅事件，您可以请求 Rainflow 矩阵图表在所需的位置。

对于变幅疲劳的研究，用鼠标右键单击一个疲劳事件图标并选择情节 3D Rainflow 矩阵或情节 2D rainflow 矩阵绘制图表，输入的负载历史的垃圾箱

运行疲劳研究。
如果参考研究，用于定义事件的结果不是可用的程序运行之前自动运行的疲劳研究的参考研究。

查看结果：

双击文件夹中的结果以显示关联的情节的图标。
若要定义一个情节，用鼠标右键单击结果文件夹并选择定义疲劳情节。
要列出结果、 用鼠标右键单击结果文件夹并选择列表疲劳结果。
对于与变幅事件的研究，用鼠标右键单击结果文件夹并选择定义的矩阵图表查看矩阵图表。
请单击此处查看选项的更多结果。

如果您运行啮合它前的一项研究，程序网格的自动在运行它之前的研究。你还可以请求运行研究通过在网格 PropertyManager 啮合后检查运行分析。

一项研究，并没有任何结果文件夹运行时，该软件创建文件夹并绘制在研究类型的结果选项中指定。结果文件夹是否存在，此软件更新，现有的剧情。

更多: http://help.solidworks.com

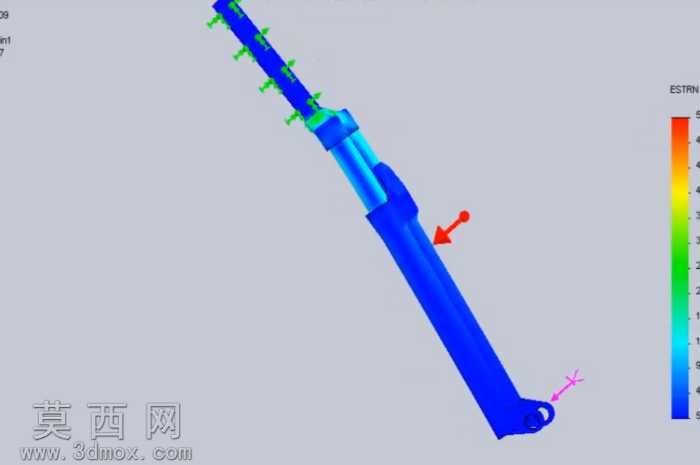

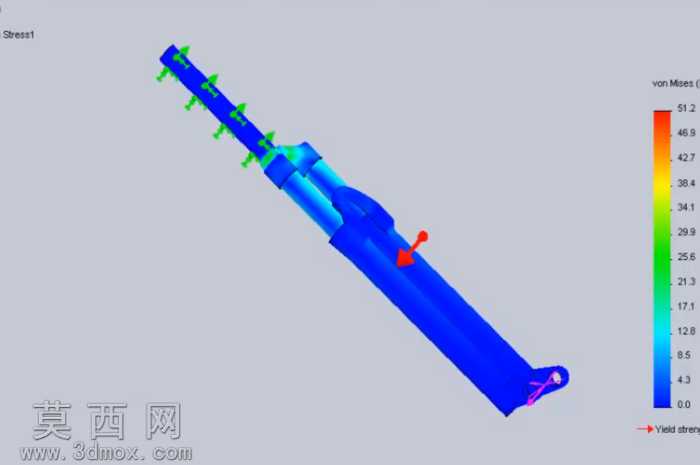

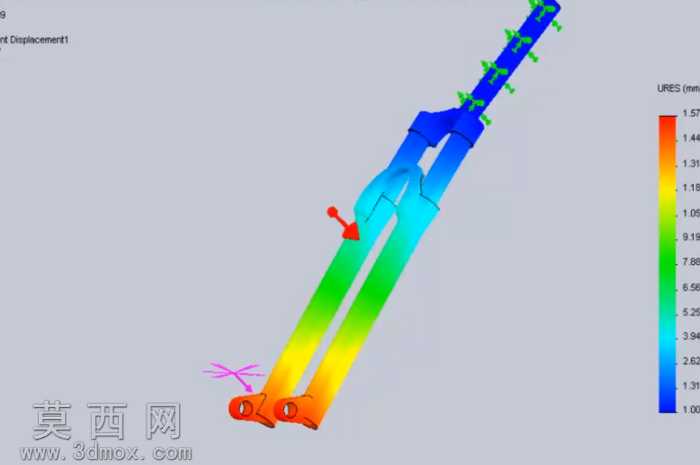

叉： 前叉为 4 x-污垢

希望你喜欢 ！
