两轴数控图形加工机架结构设计

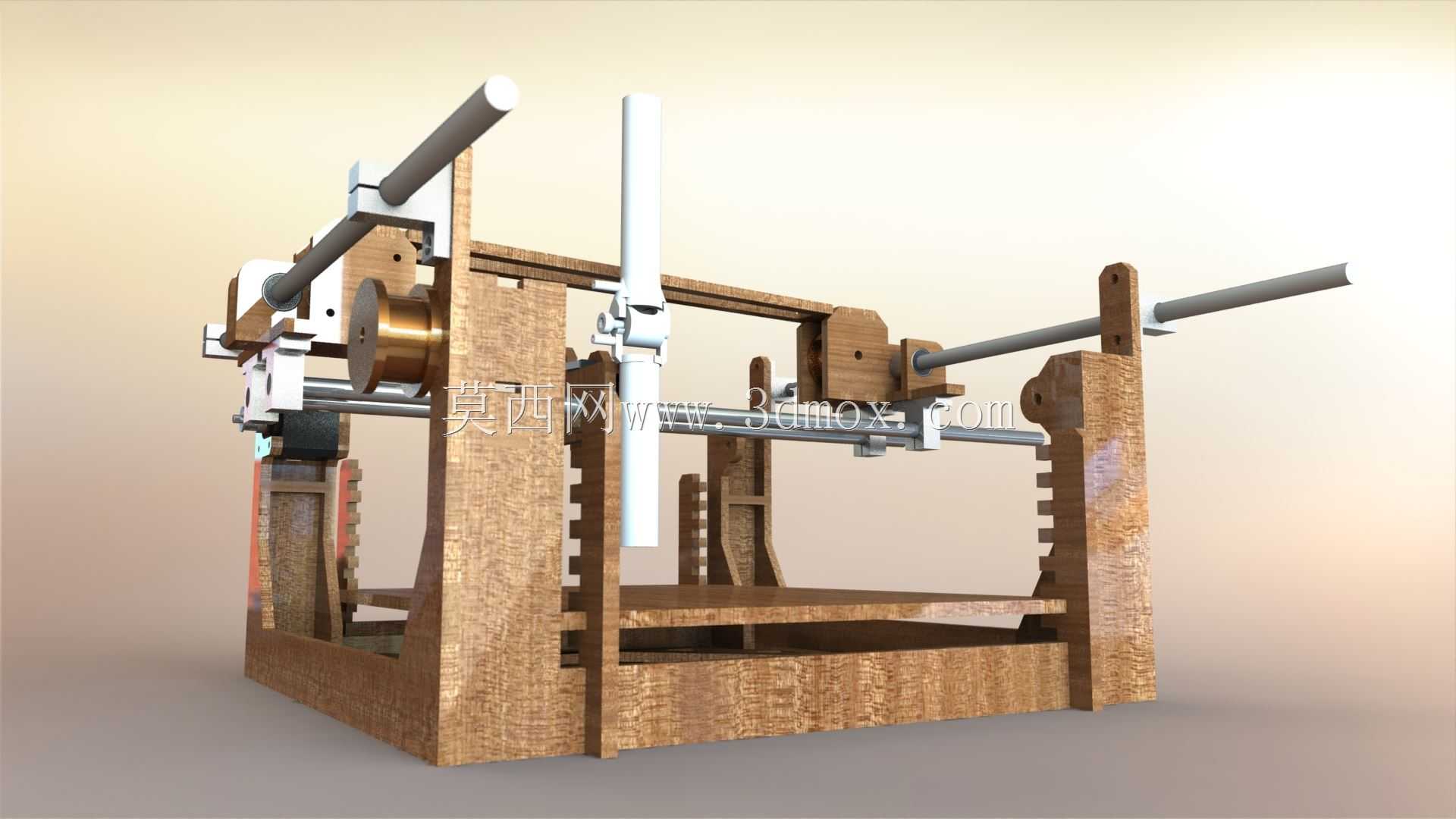

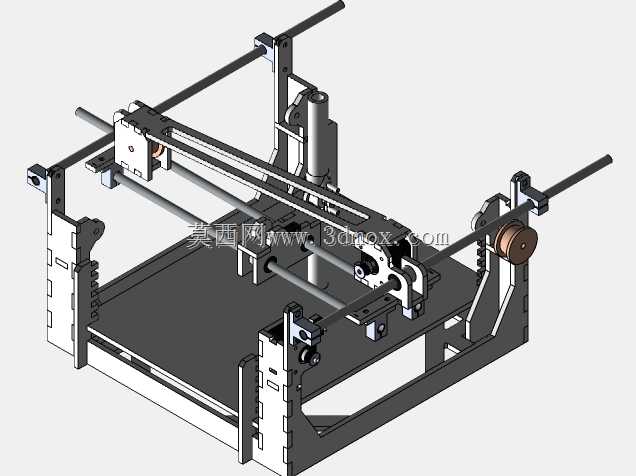

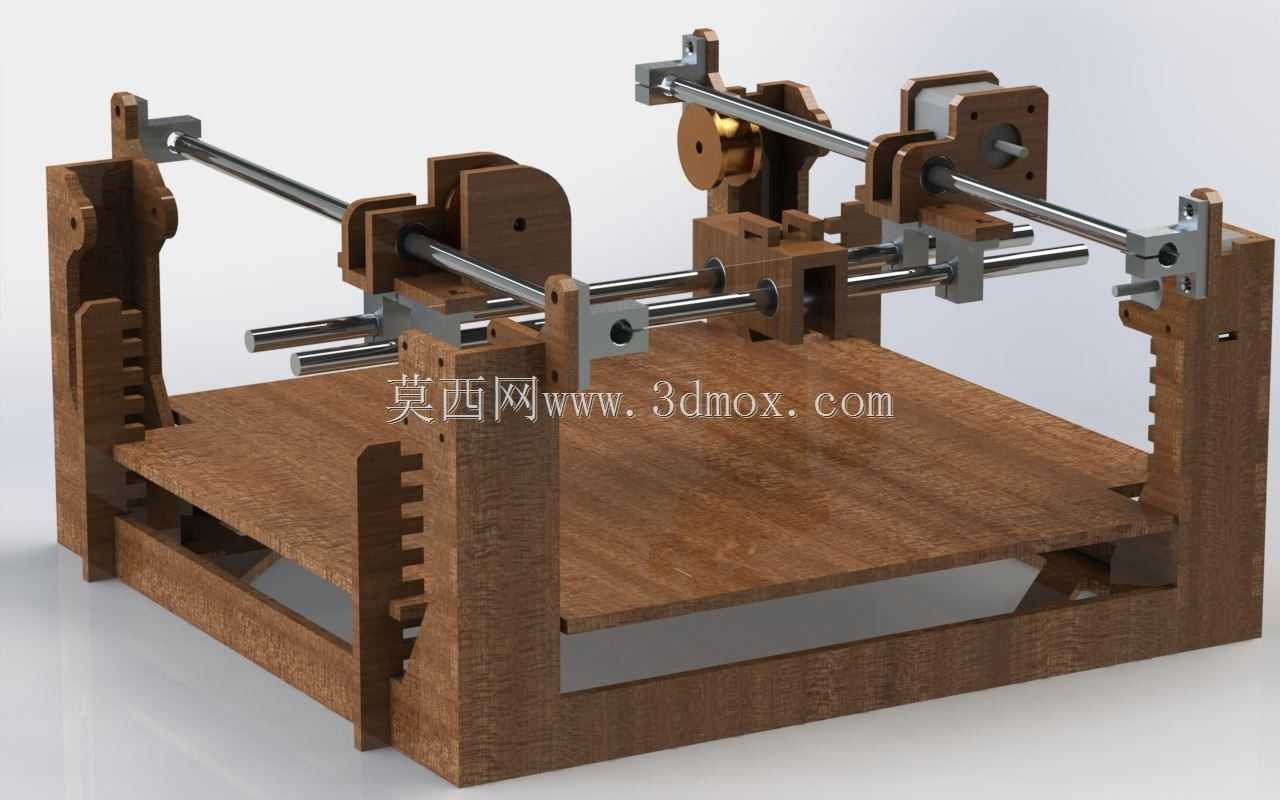

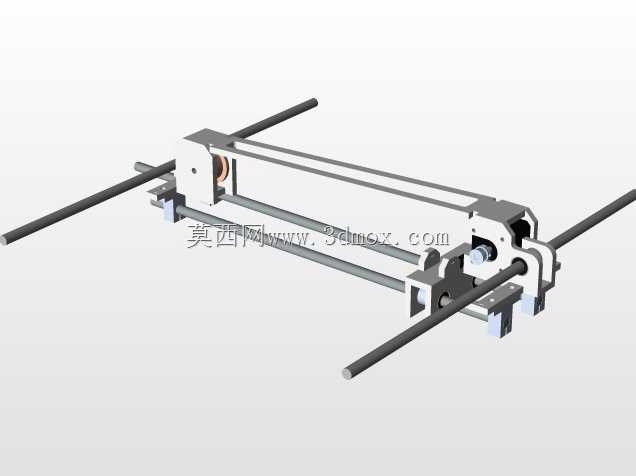

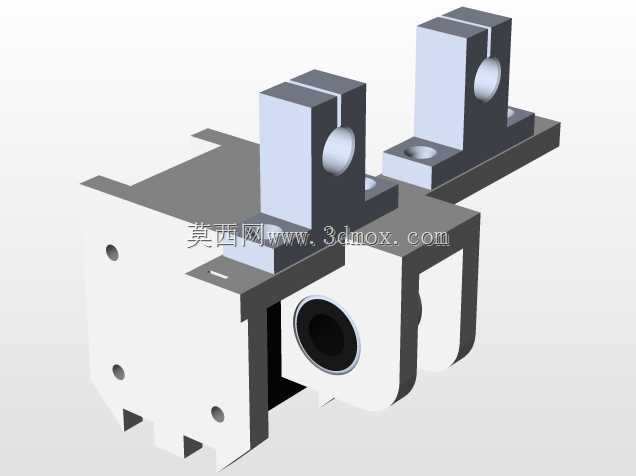

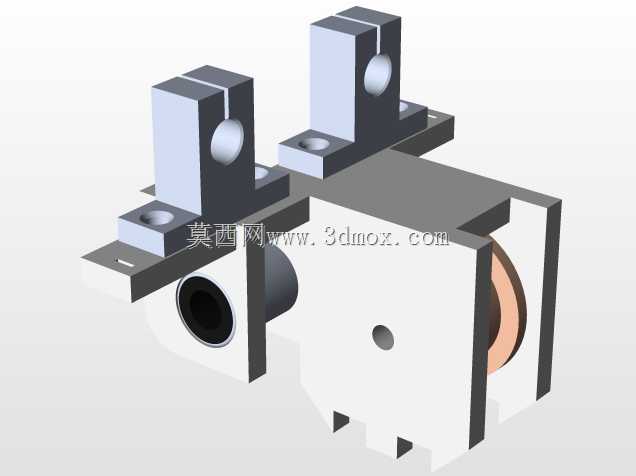

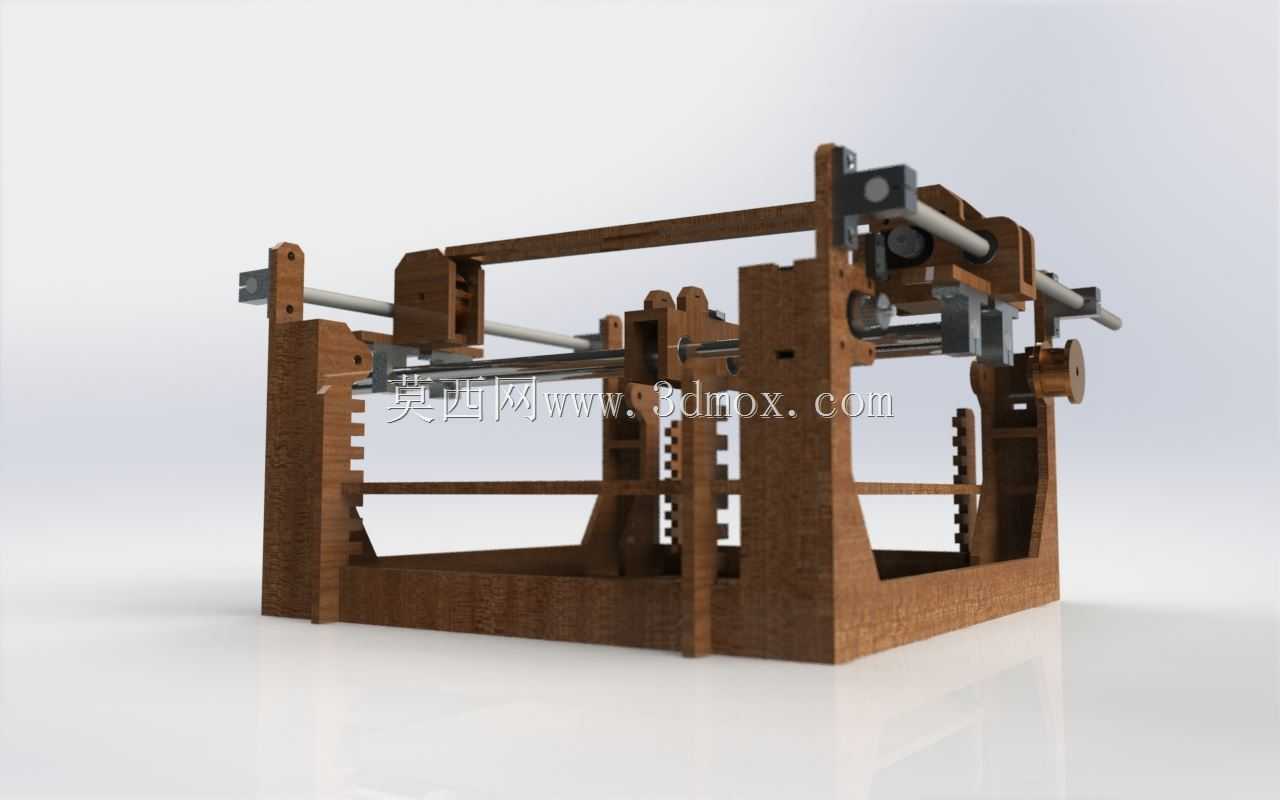

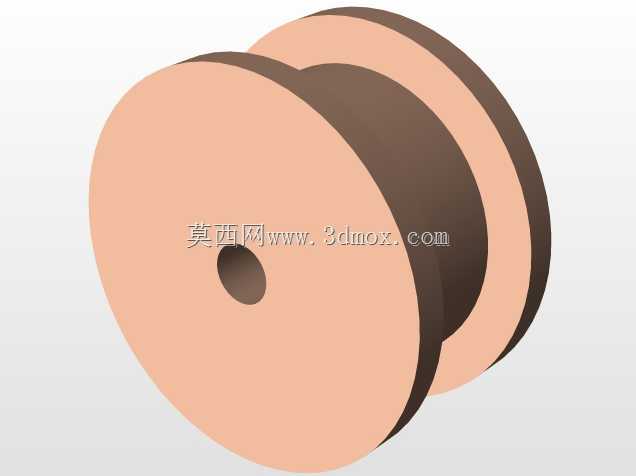

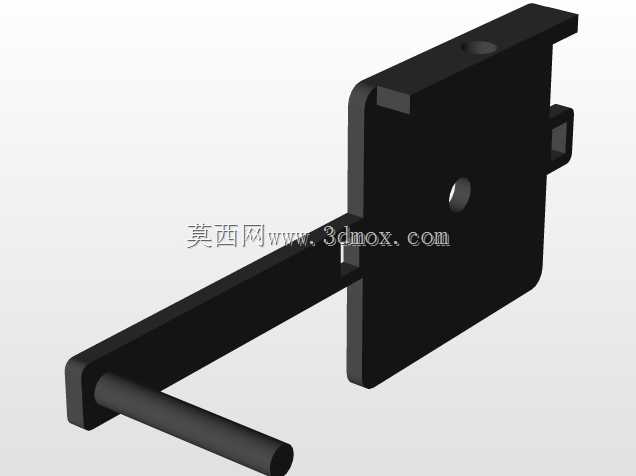

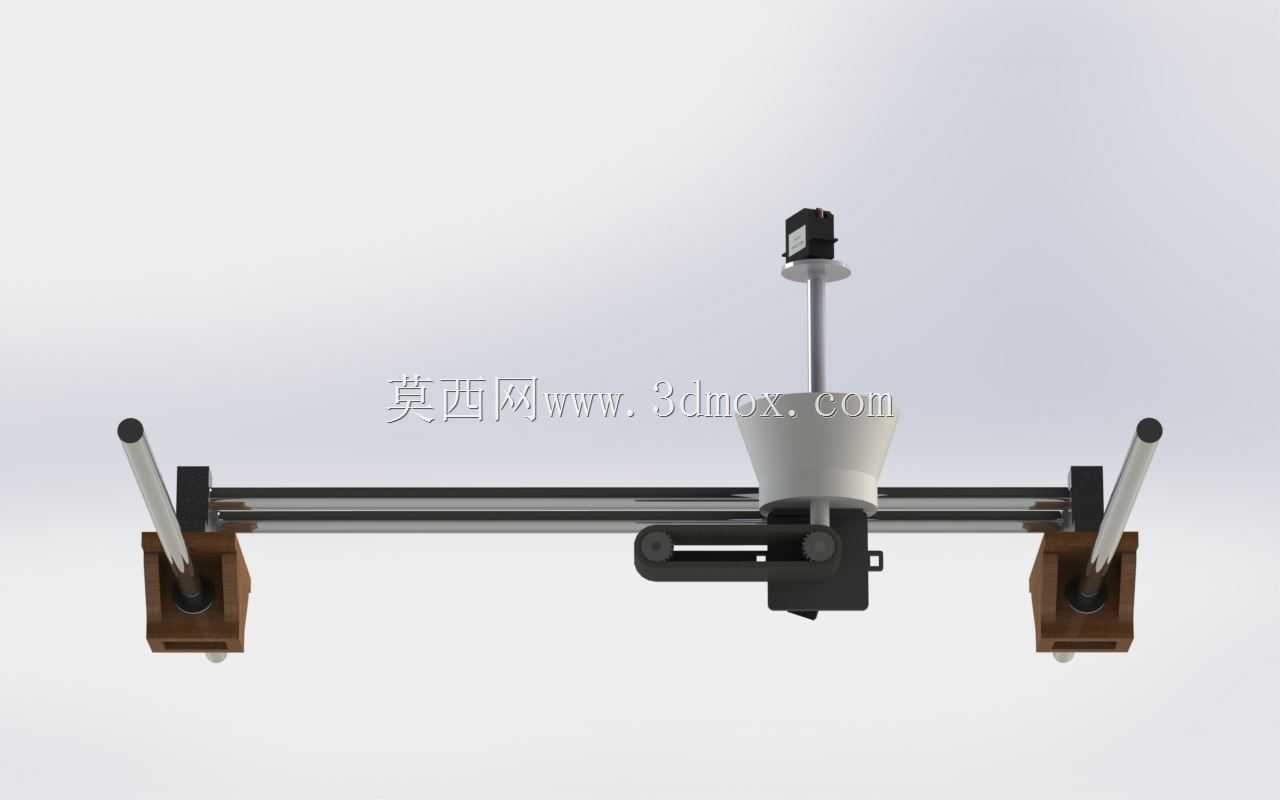

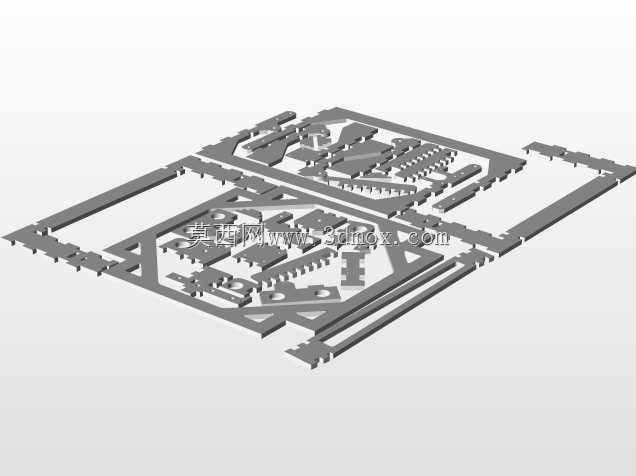

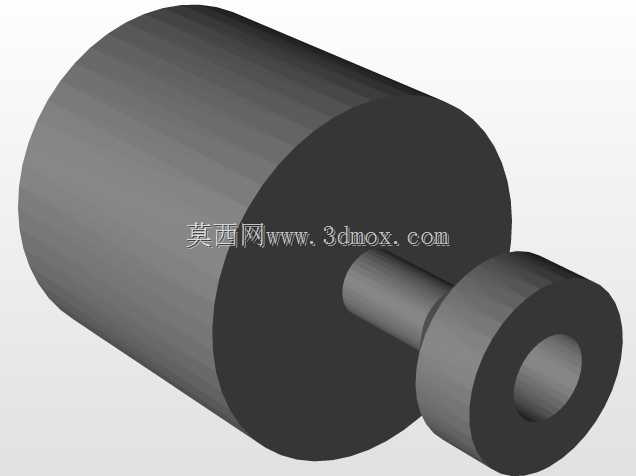

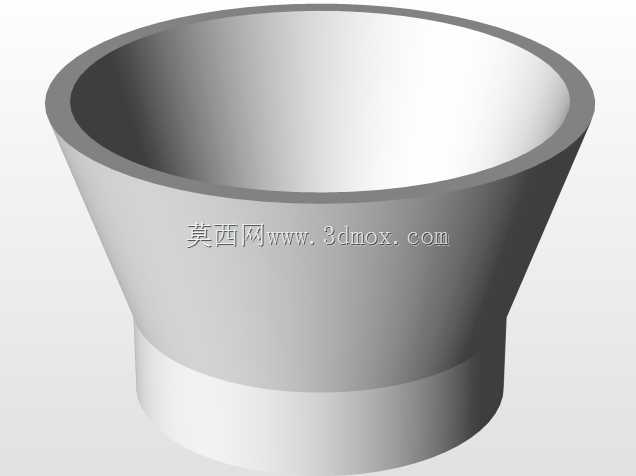

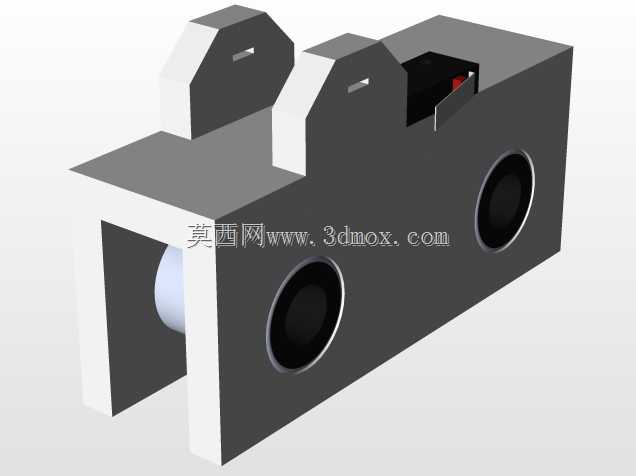

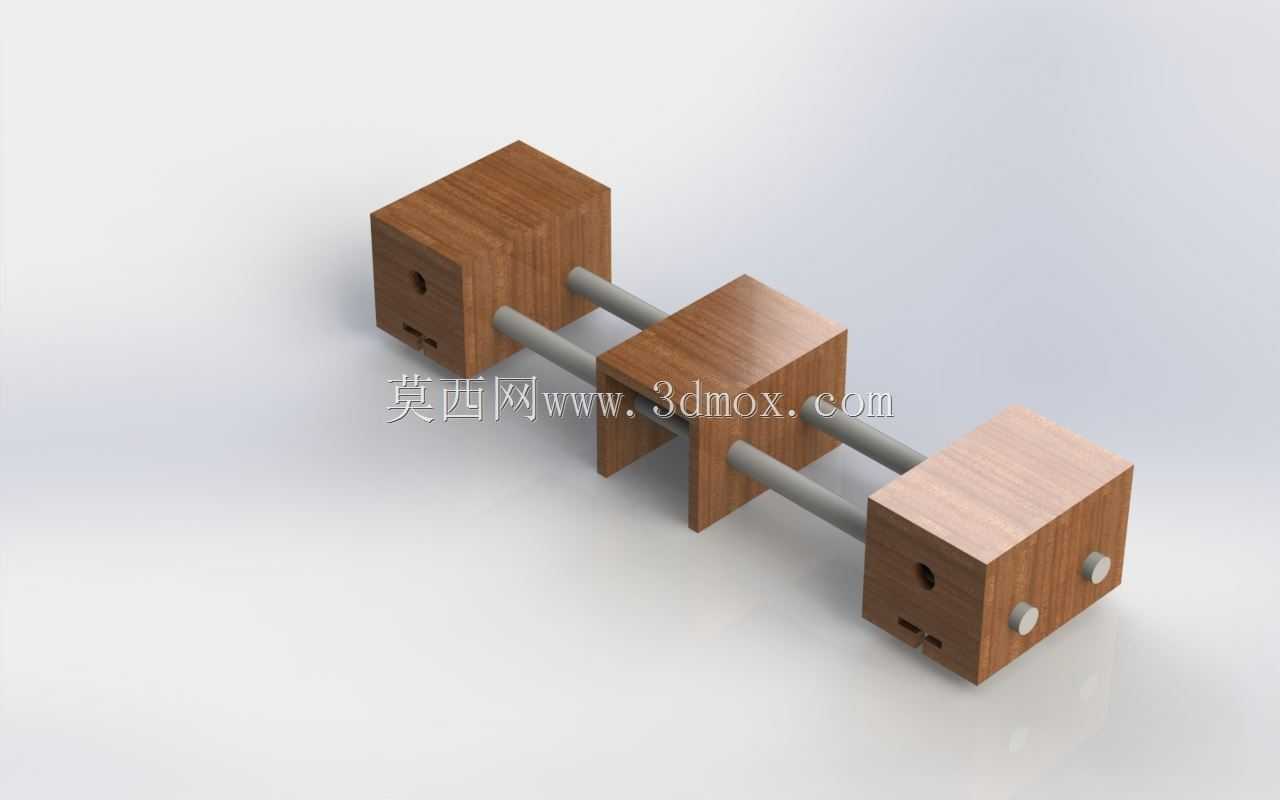

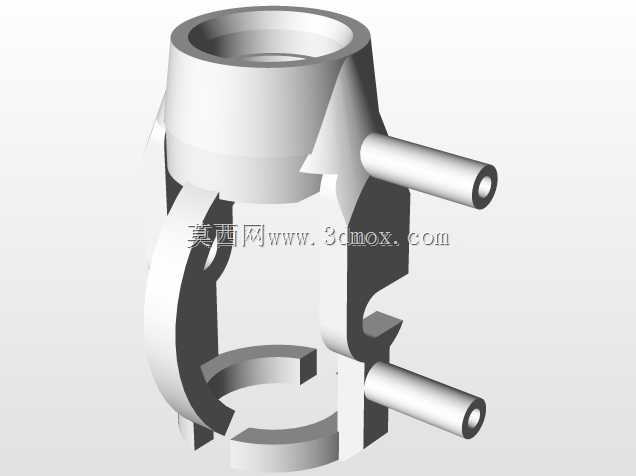

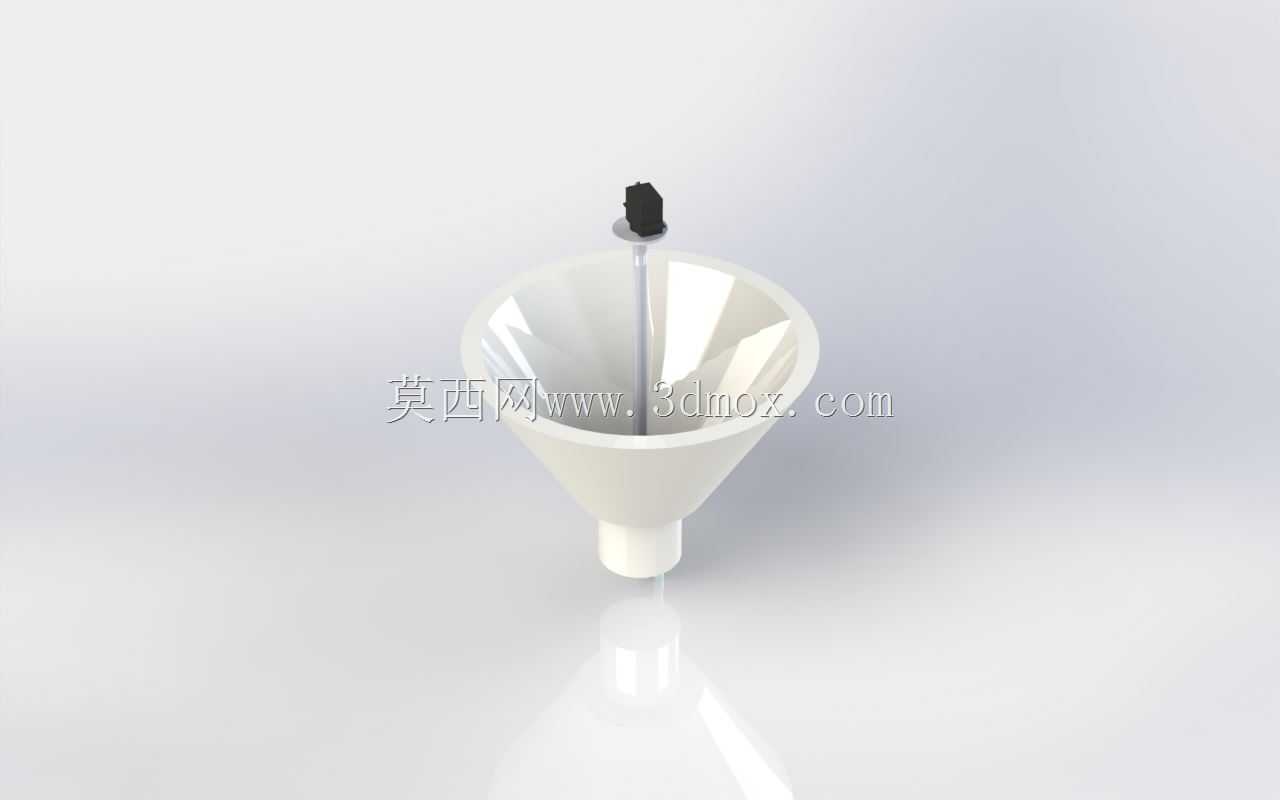

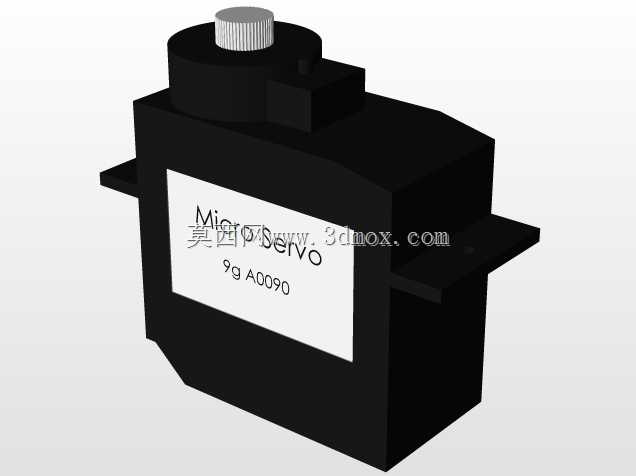

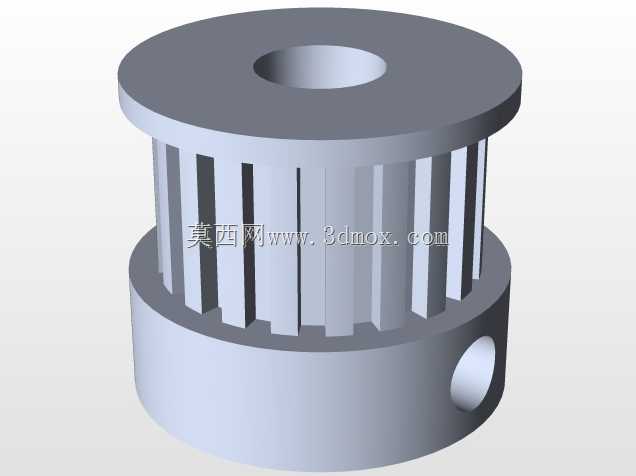

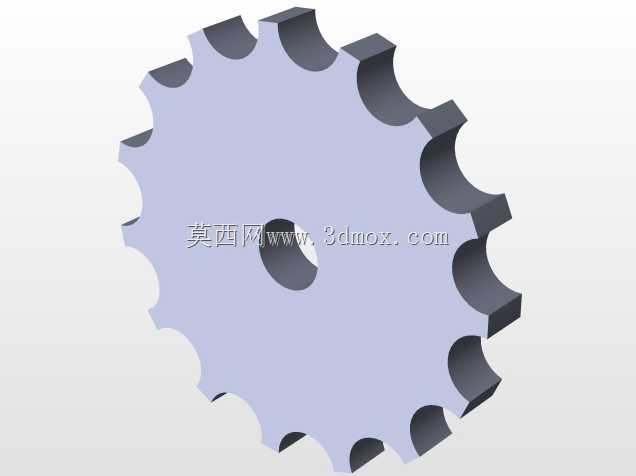

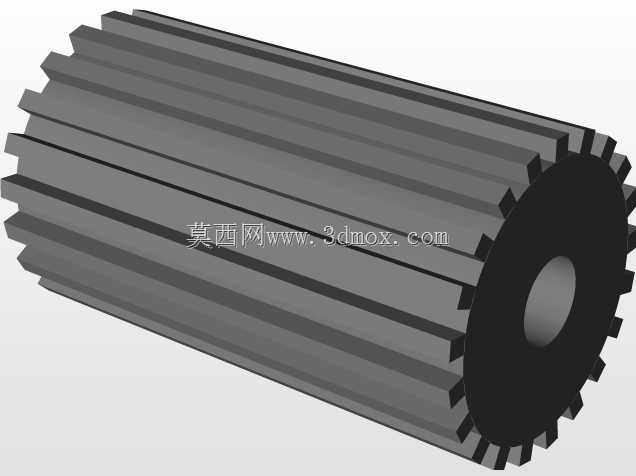

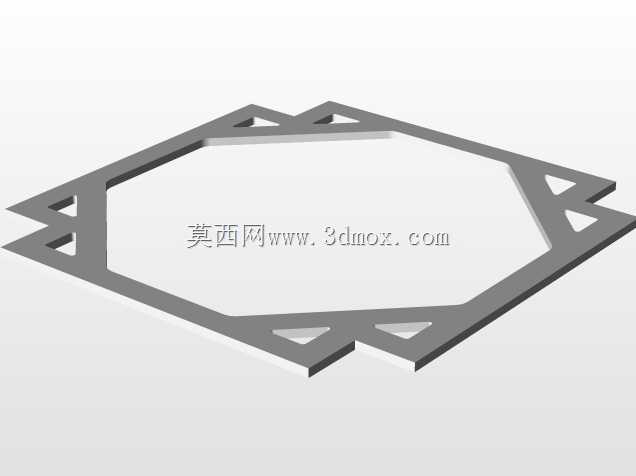

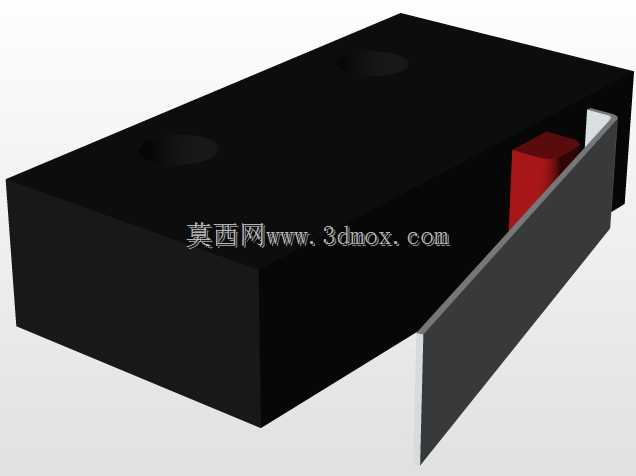

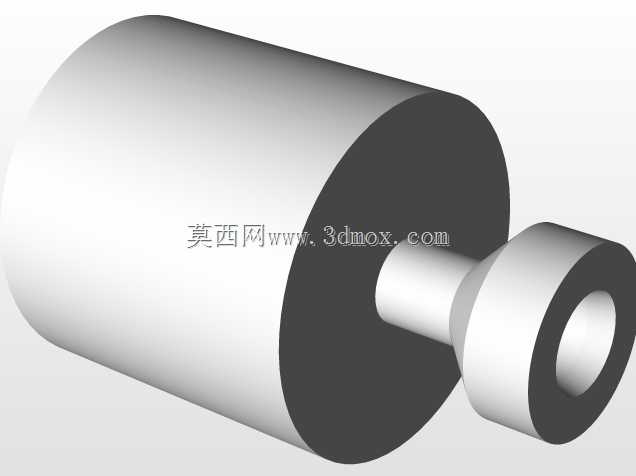

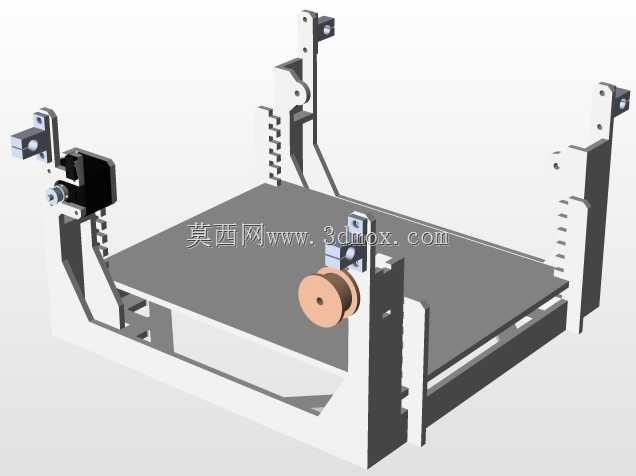

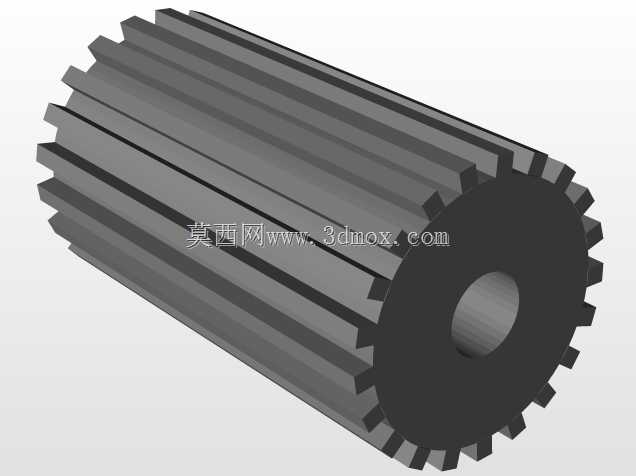

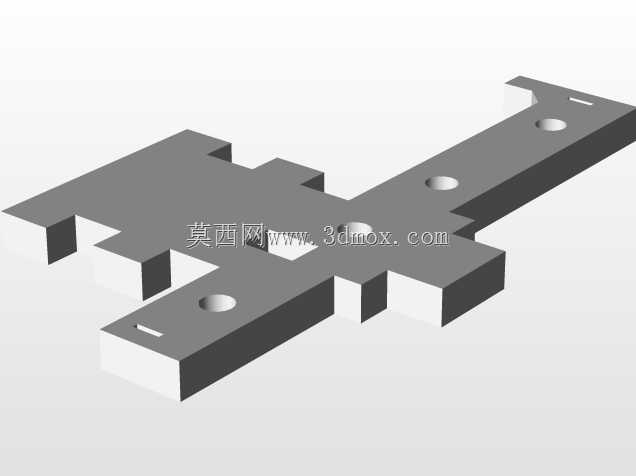

该两轴数控加工机架主要面向小型平面加工场景，可适配激光切割、笔头绘图、轻量铣削等多种作业需求，常见于创客工坊、教学实训场景以及小型定制化加工门店，能够在亚克力、薄木板、卡纸、软金属薄片等平面材料上完成预设图形的轨迹加工，替代人工完成重复性的图案绘制、轮廓裁切作业，大幅降低小批量定制加工的人力成本，同时保证加工轨迹的一致性与精度。设备整体采用龙门式双轴传动布局，横向跨距与纵向行程经过合理配比，能够覆盖常规A3幅面以内的加工区域，机架主体采用层压木质板材拼接搭建，配合金属光轴作为传动导向支撑，在保证结构刚性满足轻载加工需求的同时，有效控制了整体自重与制造成本，适合非高强度连续作业的使用场景。从功能设计层面来看，该机架采用双侧同步带传动配合直线光轴导向的结构，横向运动模组搭载作业执行端安装位，可根据使用需求快速更换激光头、绘图笔、小型铣头等不同作业部件，纵向运动模组负责带动加工平台完成进给动作，两轴运动通过数控系统联动控制，能够精准解析矢量图形文件的轨迹坐标，按照预设的进给速度完成连续路径加工。机架的侧边设计有同步带张紧调节结构，可在长期使用出现传动松弛时快速调整张紧度，保证传动精度不会因皮带松弛出现轨迹偏差；底部框架采用多层板叠层加固设计，有效降低运动过程中的结构共振，避免加工过程中出现轨迹抖动、加工边缘毛糙的问题。在安装边界方面，该机架整体外形方正，无外凸的突兀结构，放置时仅需预留水平台面空间即可，设备的驱动电机、传动部件均内置在机架框架内部，外部无裸露的传动结构，能够避免作业过程中衣物、线材卷入传动结构的安全隐患；执行端的安装位采用标准化夹具设计，不同功能的作业头无需额外改装即可直接装夹固定，设备的控制主板、供电模块可集成安装在机架底部的预留空腔内，无需额外外置控制箱，进一步缩小了设备的整体占用空间，适合桌面级放置使用。机架的Z向调整结构采用手动滑台设计，可根据加工材料的厚度快速调整作业端的高度，适配不同厚度材料的加工焦距或刀长需求，调整过程带有刻度标识，能够快速定位到合适的作业高度，无需反复试切校准。整体结构的连接部位均采用标准化紧固件拼接，无复杂的焊接或一体成型结构，后期维护更换部件时可快速拆解更换，降低了设备的后期维护成本。
