铝型材框架式3D打印机运动支撑机架

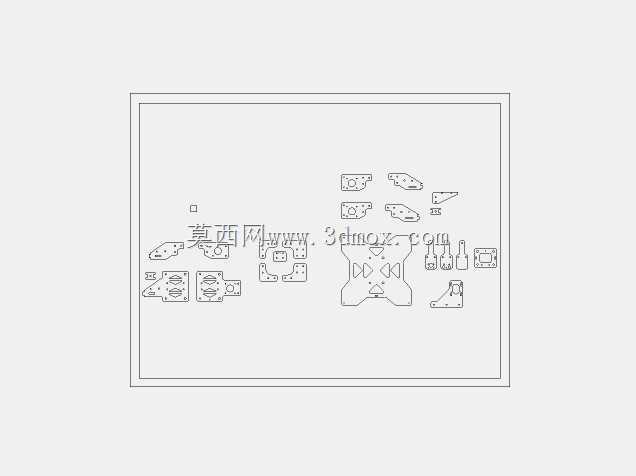

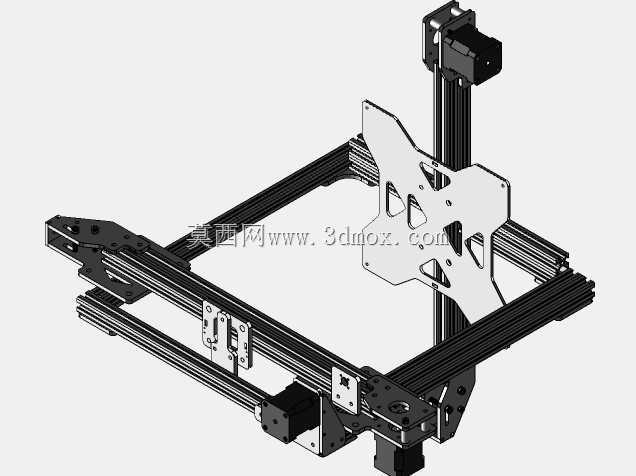

这款机架是桌面级FDM 3D打印机的核心运动承载结构，主要面向个人DIY创作、小型创客工坊打样、中小学科创教学实训等场景使用，作为整台打印设备的骨架，承担着固定运动组件、保障传动精度、隔绝打印振动的核心作用，直接决定设备长期运行的稳定性与成型件的尺寸精度。整个机架采用标准2020系列铝型材拼接搭建，型材自带的T型滑槽可兼容市面绝大多数标准3D打印机配件，无需额外定制非标连接件，用户可根据自身需求灵活调整安装位置，拓展加装自动调平传感器、耗材断料检测、散热风道等附加组件。结构设计上采用经典的矩形底框加单立柱龙门布局，底框四边通过加厚金属角件与沉头螺丝锁紧，拼接处预留0.02mm的安装公差，既保证组装时的操作便利性，又能避免长期往复运动带来的框架松旷问题；底框上预设了同步带惰轮安装位、Y轴直线导轨定位孔、步进电机固定座，可直接适配常规的皮带传动直线运动模组，运动过程中框架受力均匀，不会出现单侧偏载导致的型材形变。竖直立柱与底框采用L型加厚连接板加固，可承载X轴运动组件与打印头的总重量，高速往复移动时不会出现立柱晃动、打印层纹错位的问题；X轴安装板采用镂空轻量化设计，在保证安装平面平面度公差不超过0.03mm的前提下，尽可能降低运动部分的总重量，减少电机负载，提升高速打印时的响应速度。安装边界方面，整机组装完成后外部轮廓尺寸适配常规桌面放置需求，底框预留的安装孔位可兼容常见尺寸的热床平台，用户无需额外打孔即可完成热床固定；所有运动部件的安装位都做了沉头设计，螺丝锁紧后不会突出安装平面，避免运动过程中出现干涉剐蹭。框架整体预留了充足的走线空间，电机线、限位开关线、加热床线材均可沿铝型材滑槽内布置，通过线槽卡扣固定，不会出现线材散乱、被运动部件拉扯磨损的问题。结构设计时充分考虑了新手组装的友好度，所有连接位都做了定位止口设计，即使是没有机械组装经验的用户，也能按照装配关系快速完成整机组装，无需反复校准框架的垂直度与平行度，组装完成后只需简单调整同步带张紧度即可投入使用，大幅降低DIY设备的组装门槛。
