三角结构桌面级增材制造设备设计方案

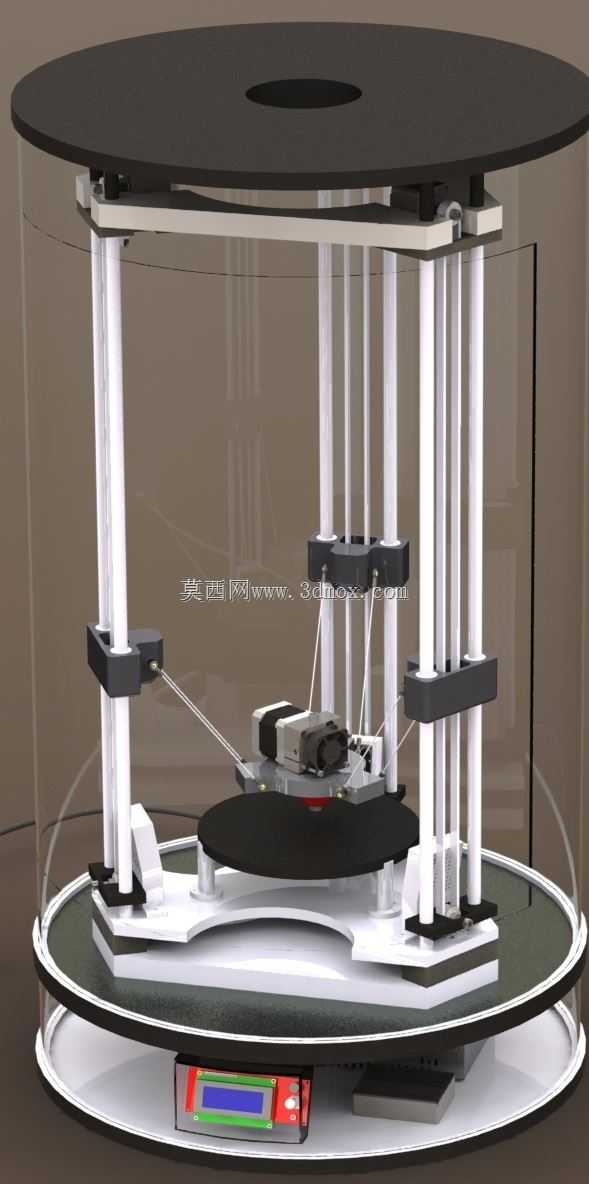

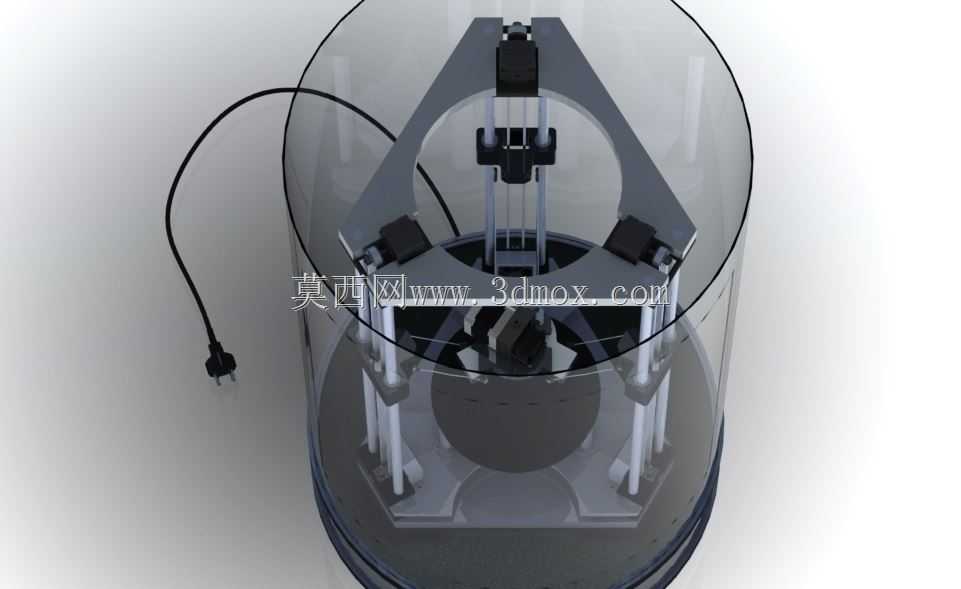

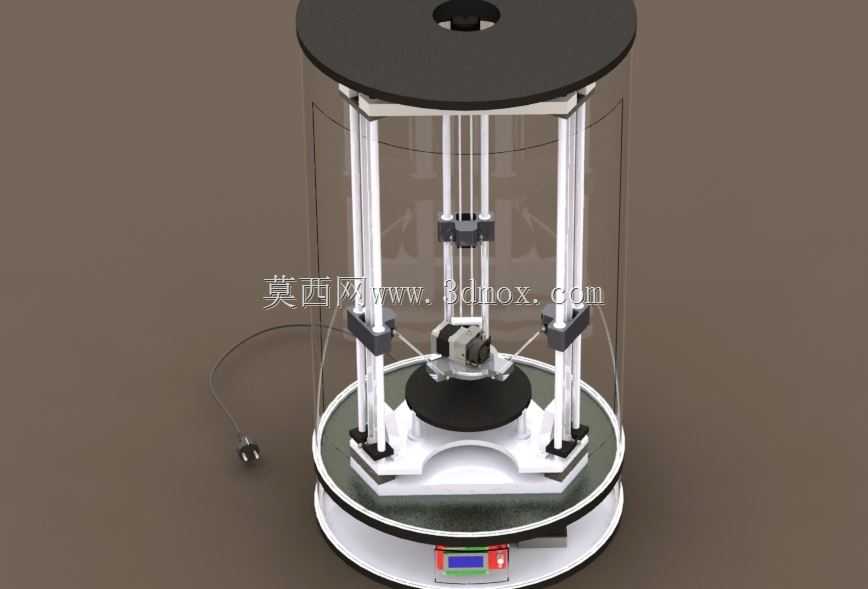

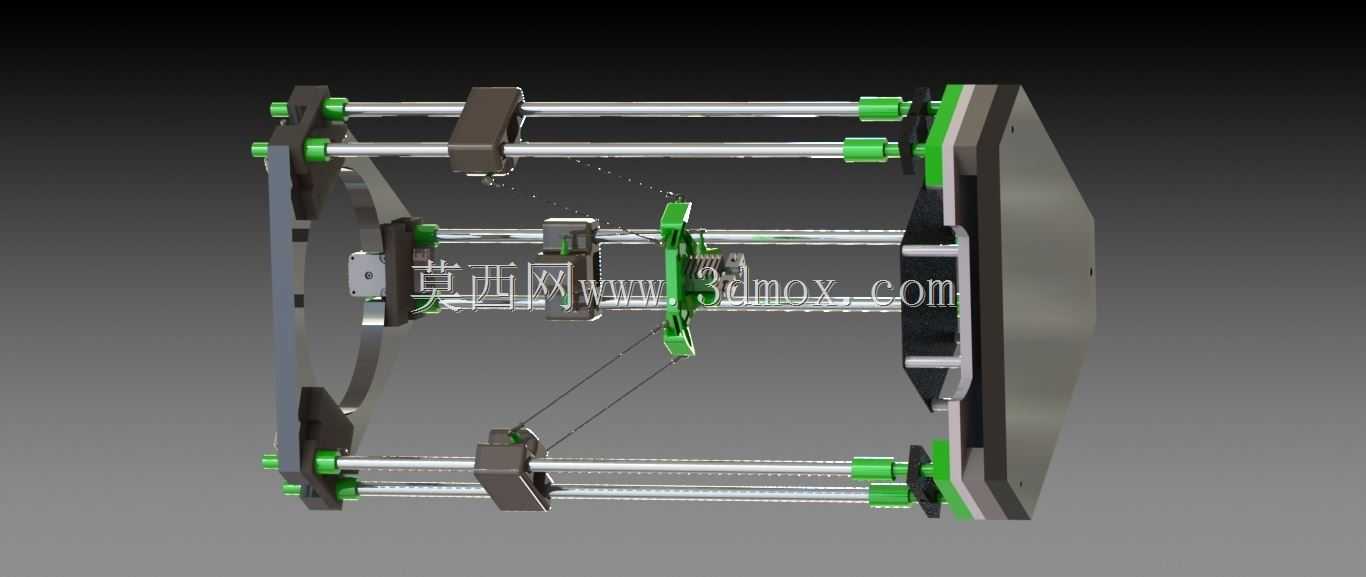

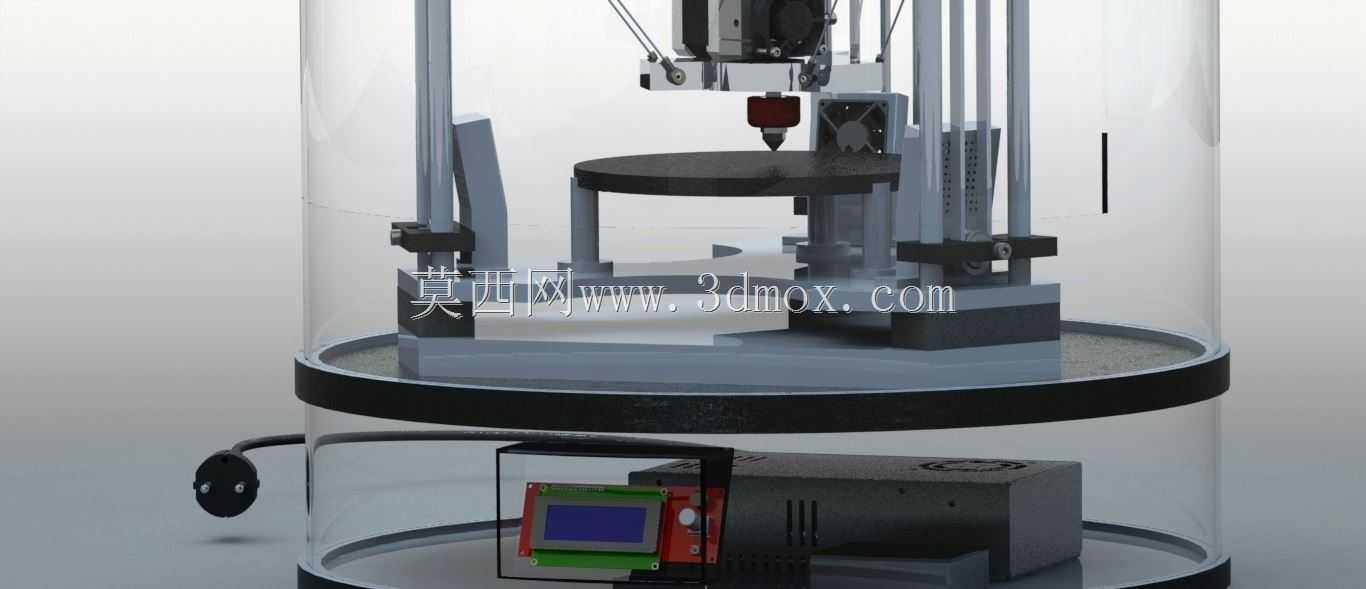

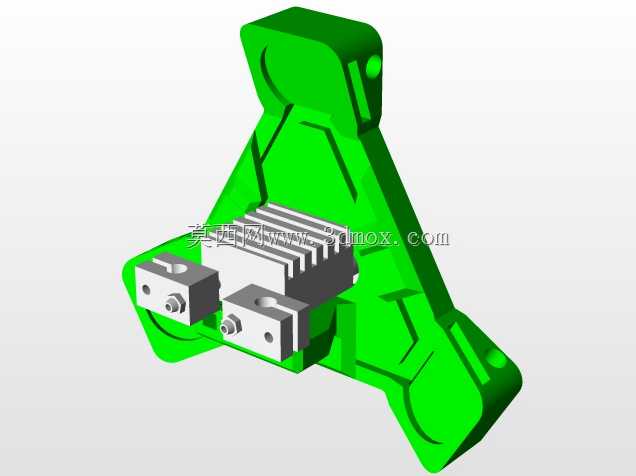

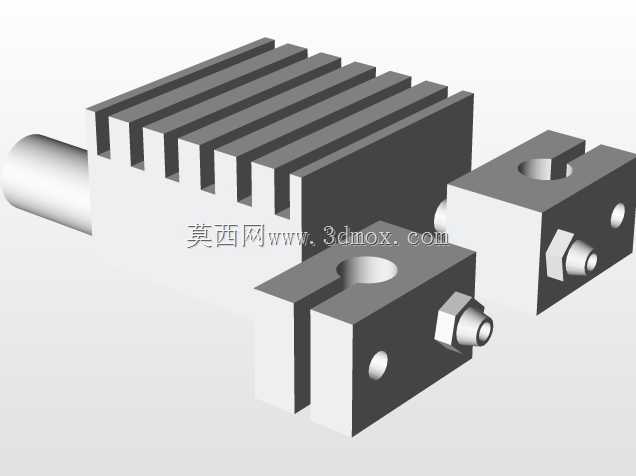

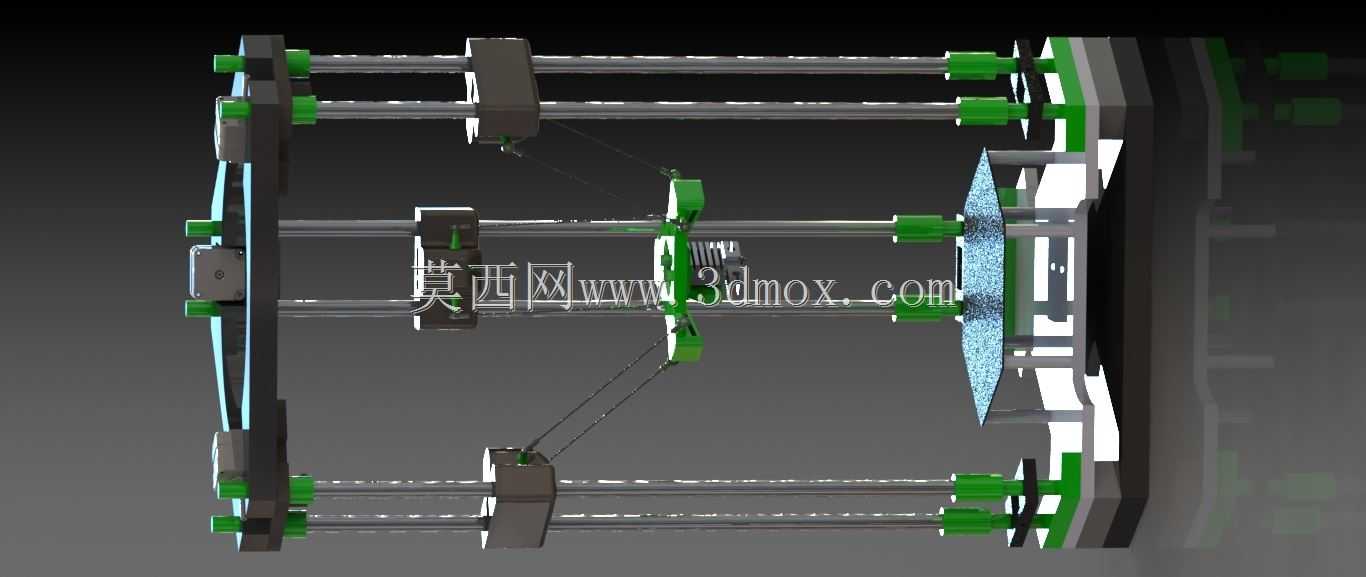

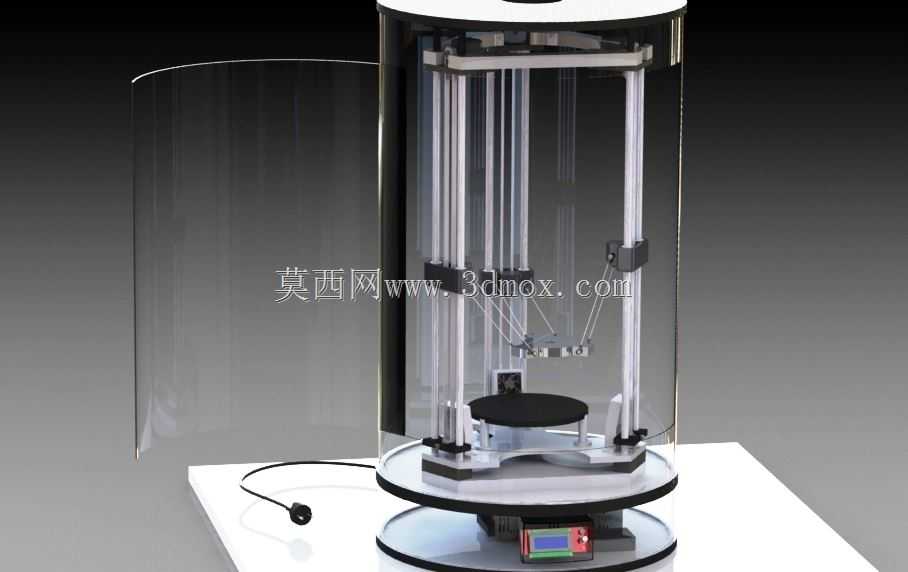

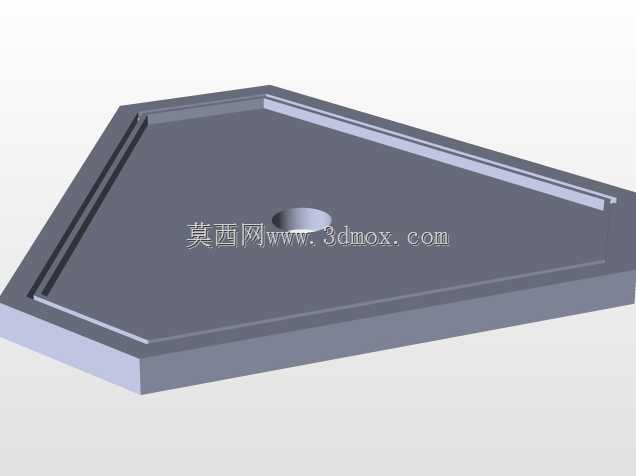

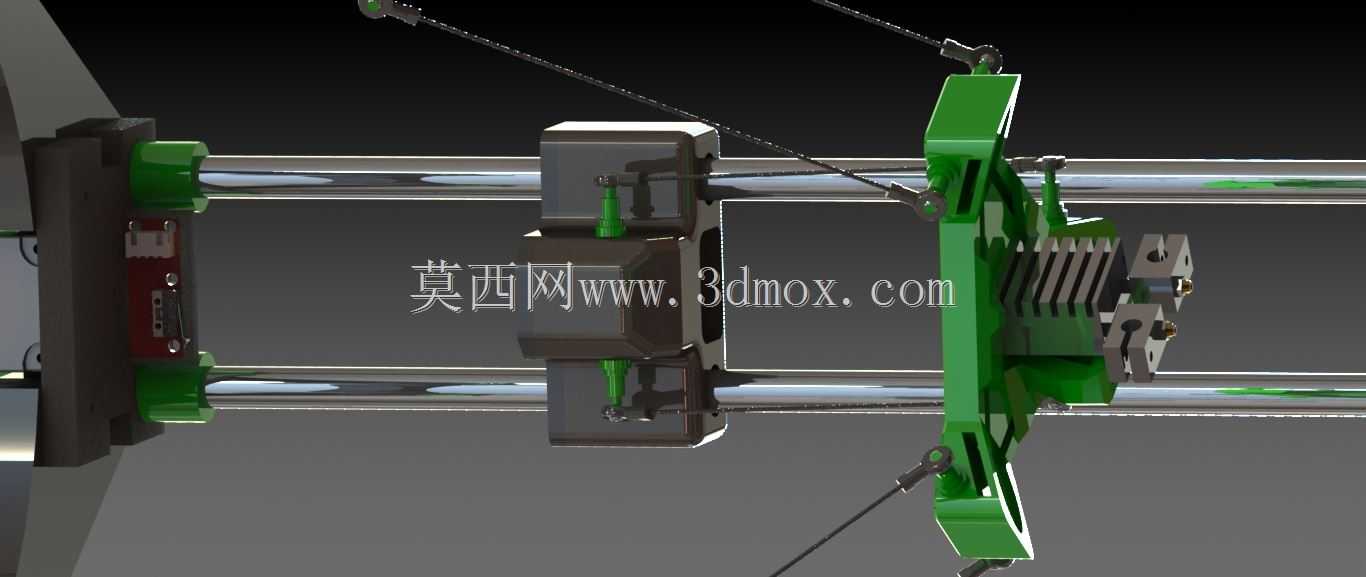

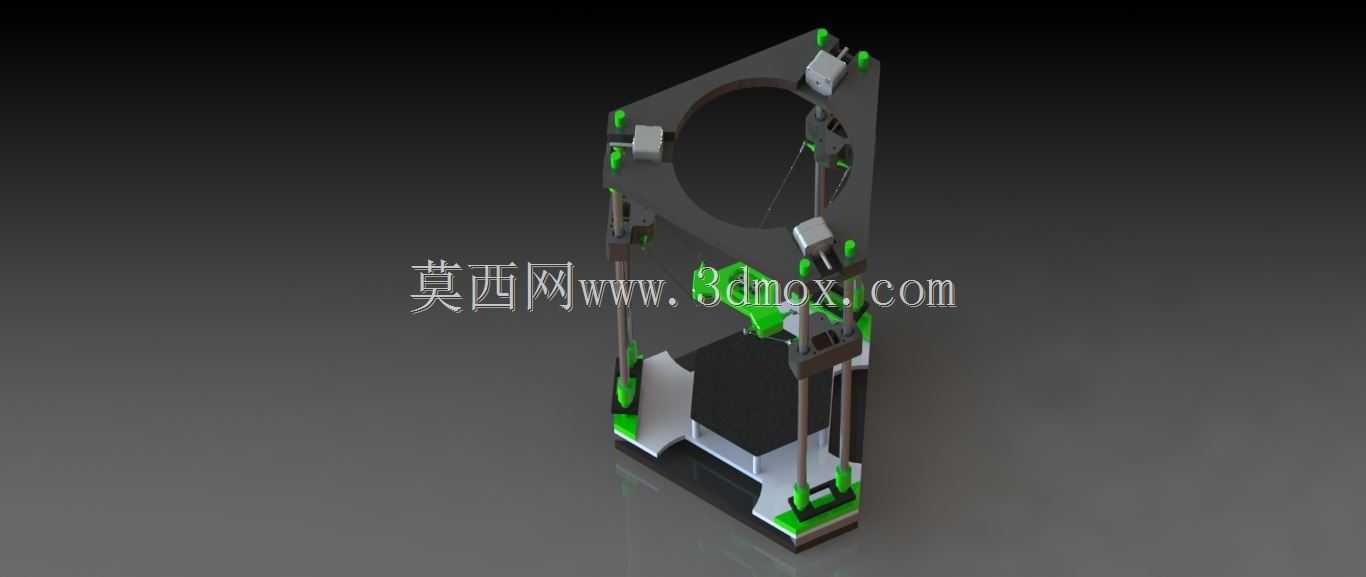

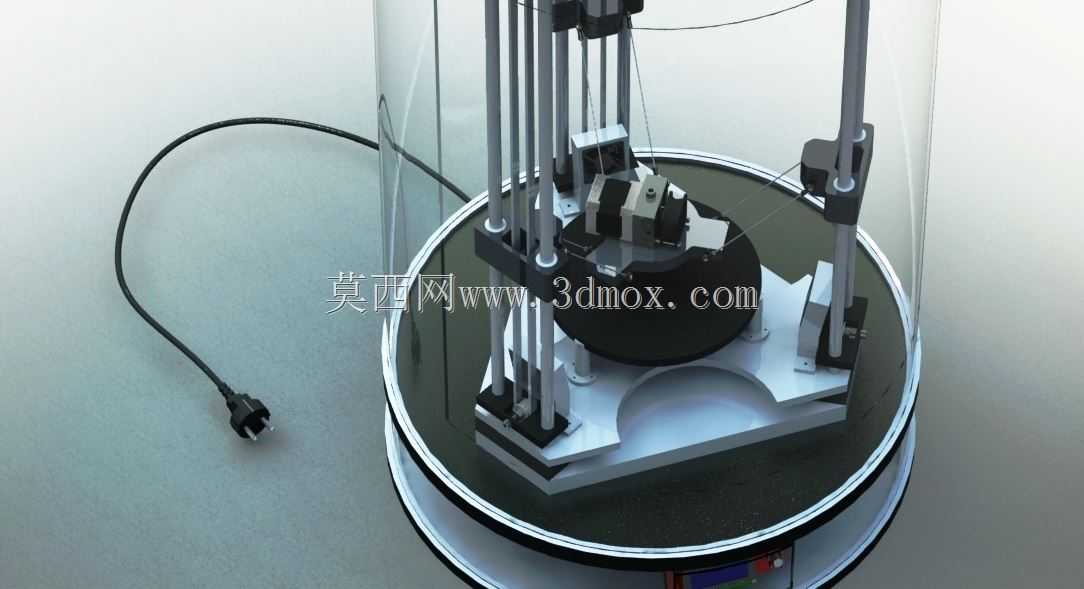

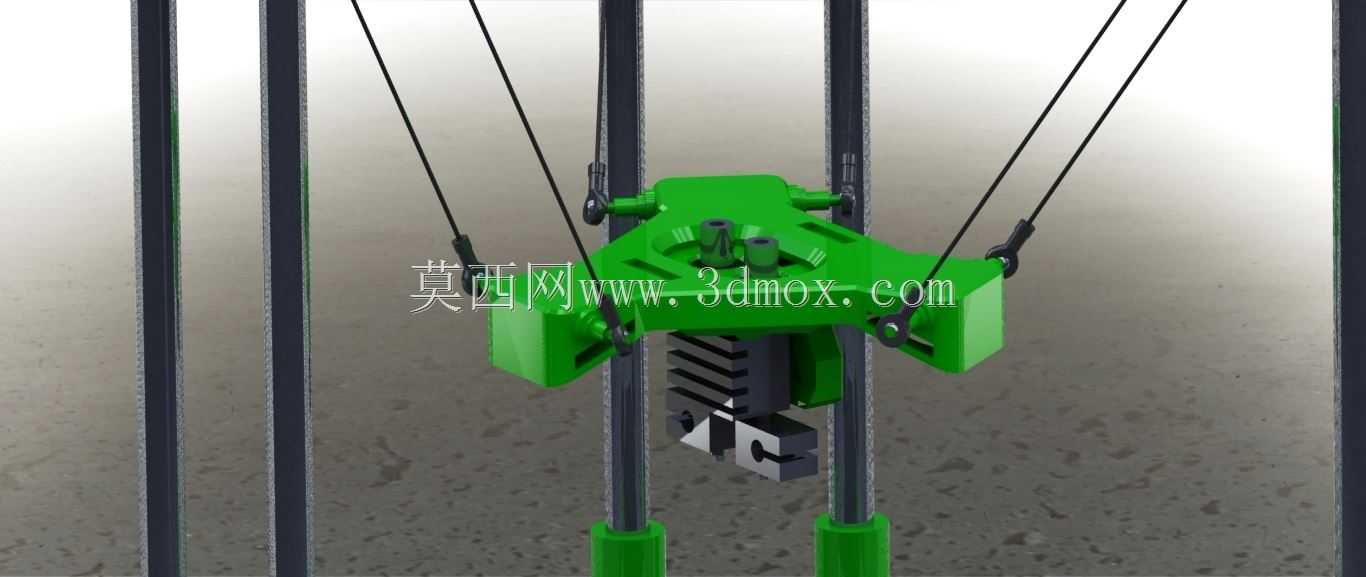

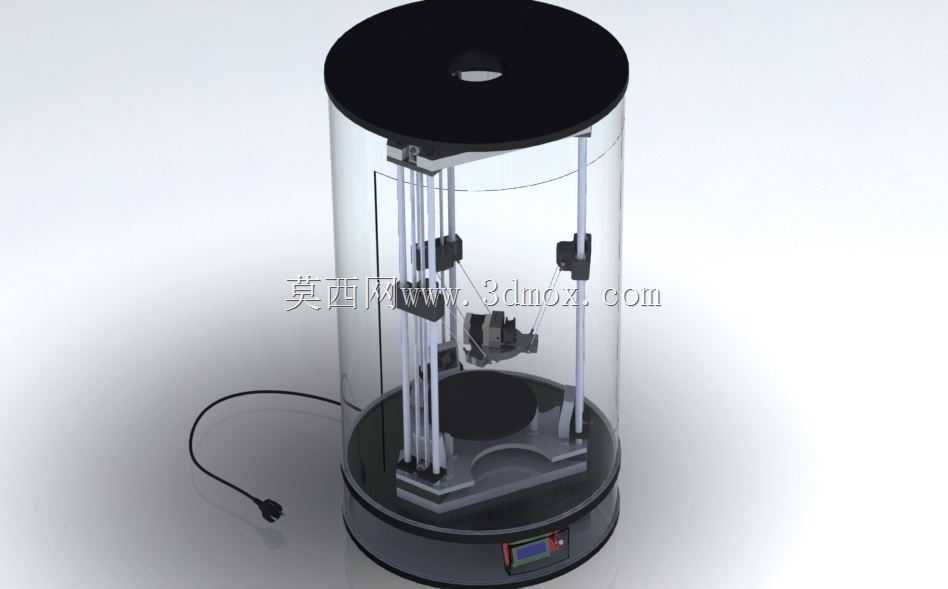

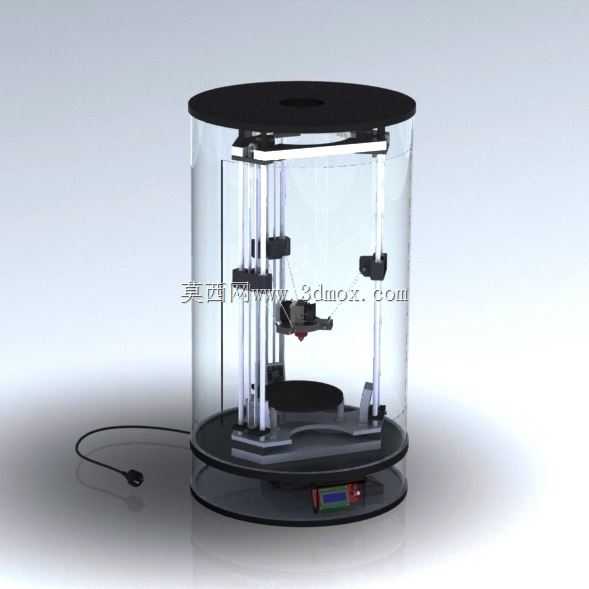

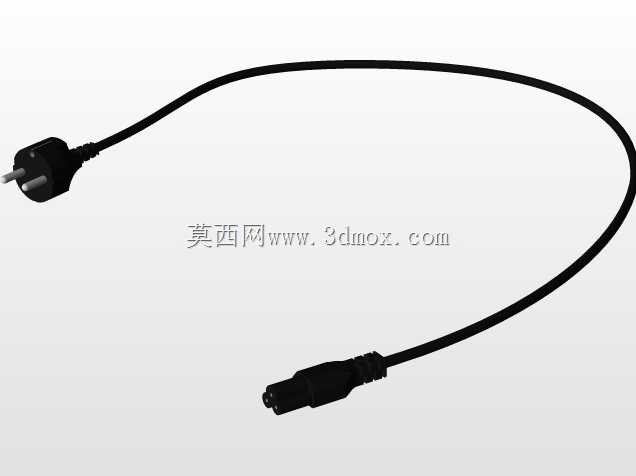

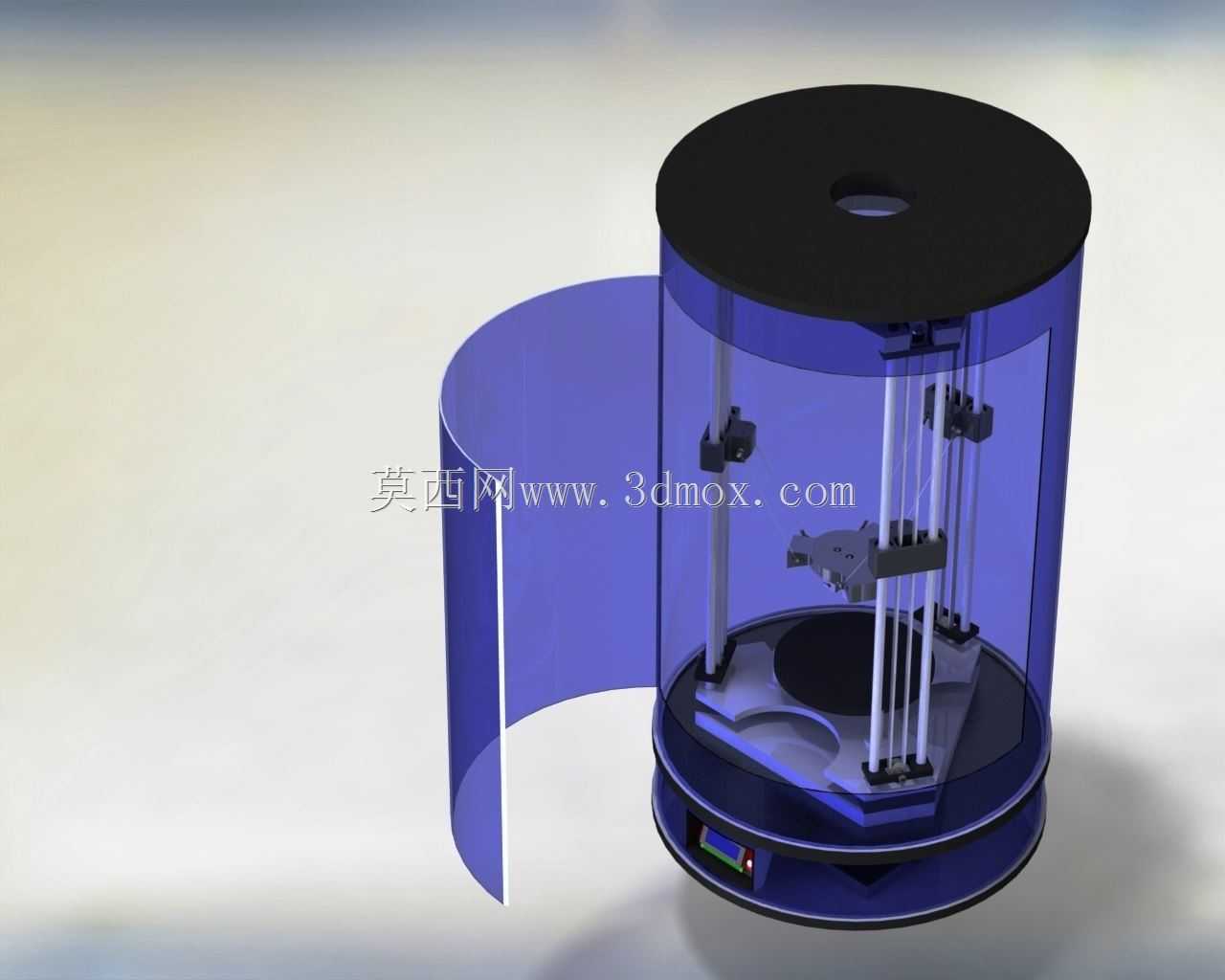

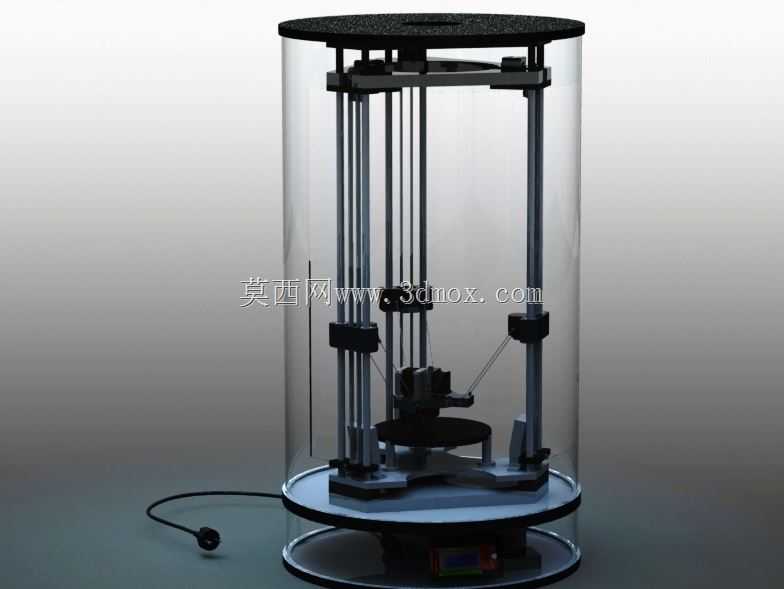

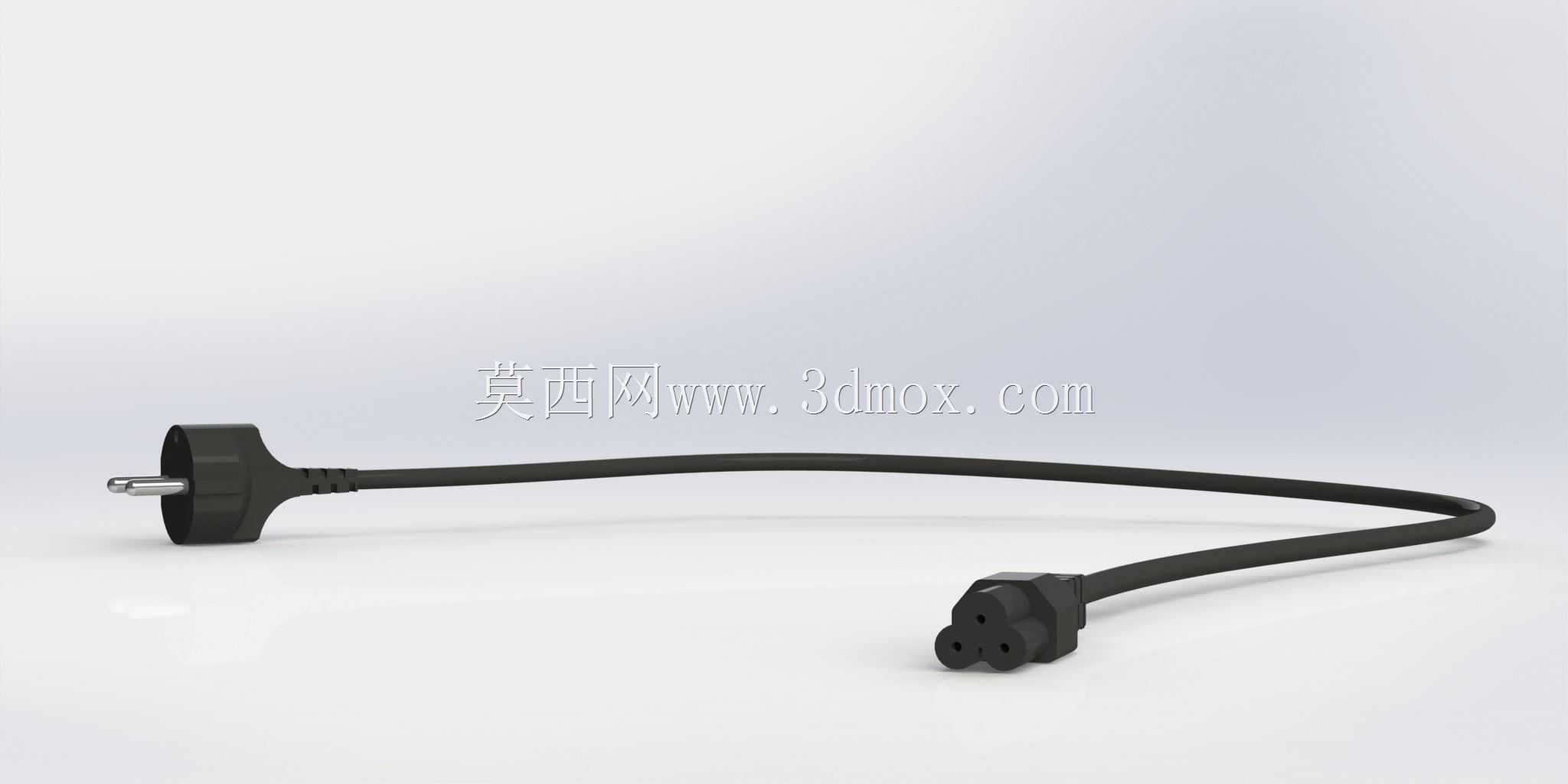

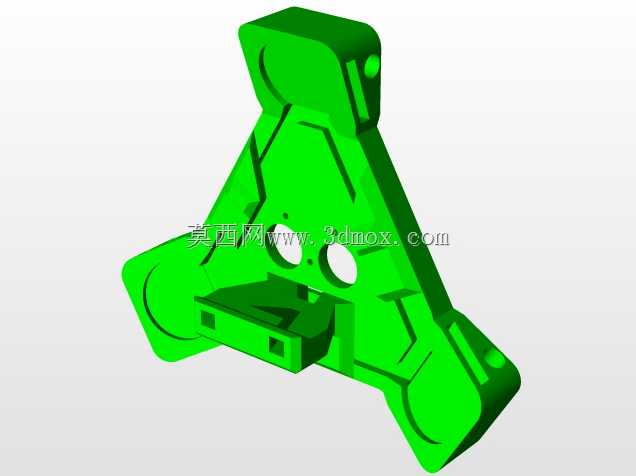

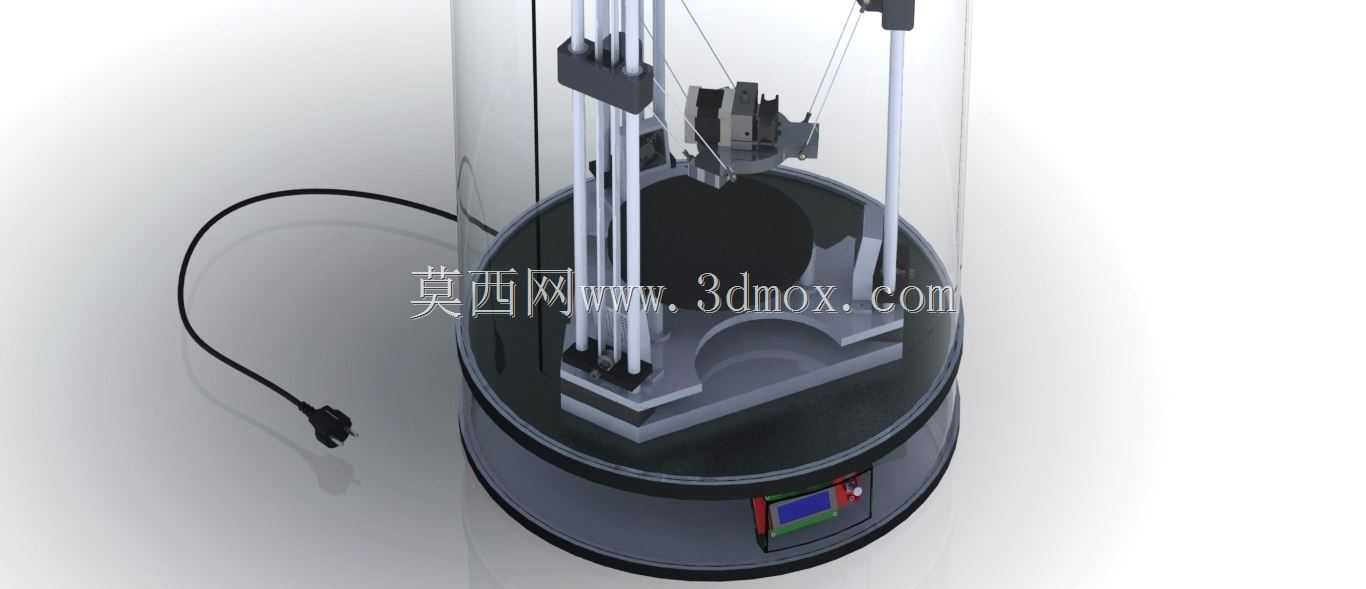

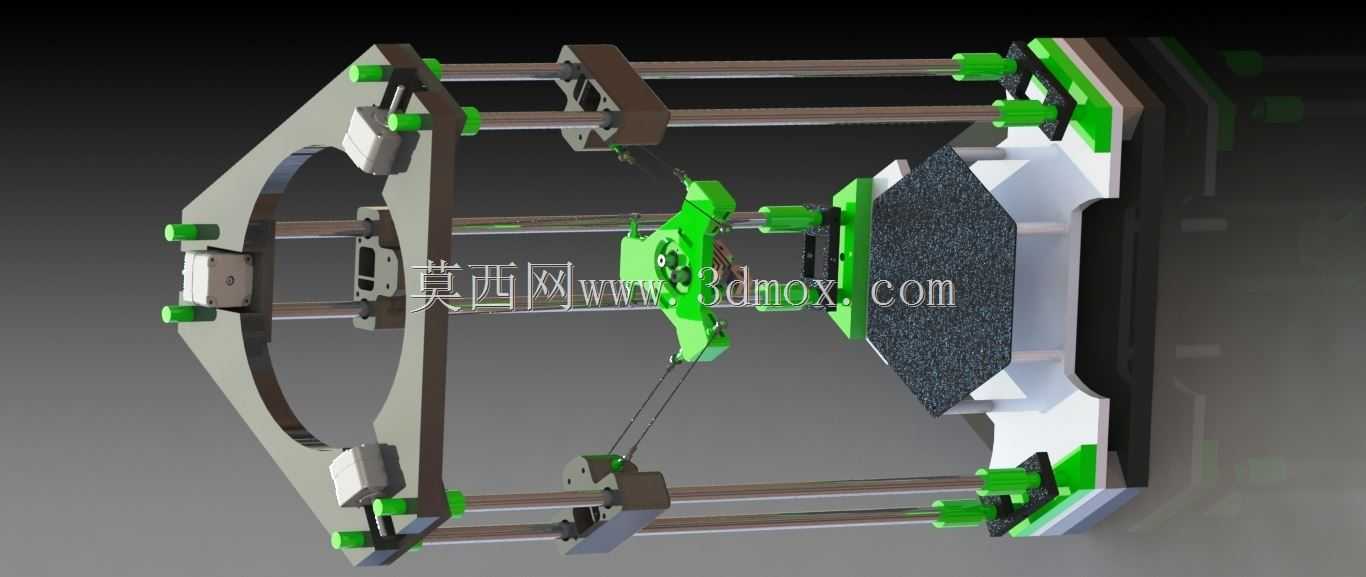

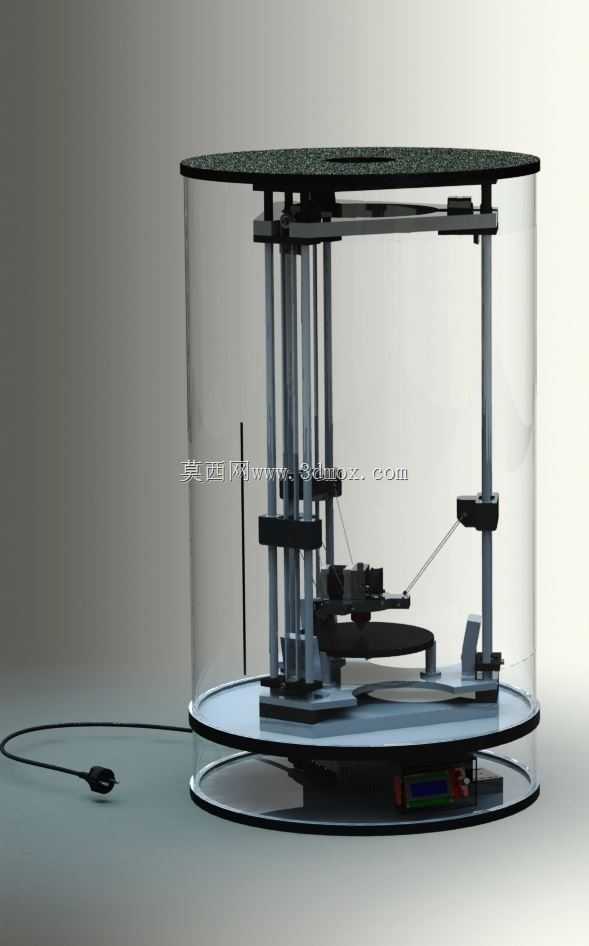

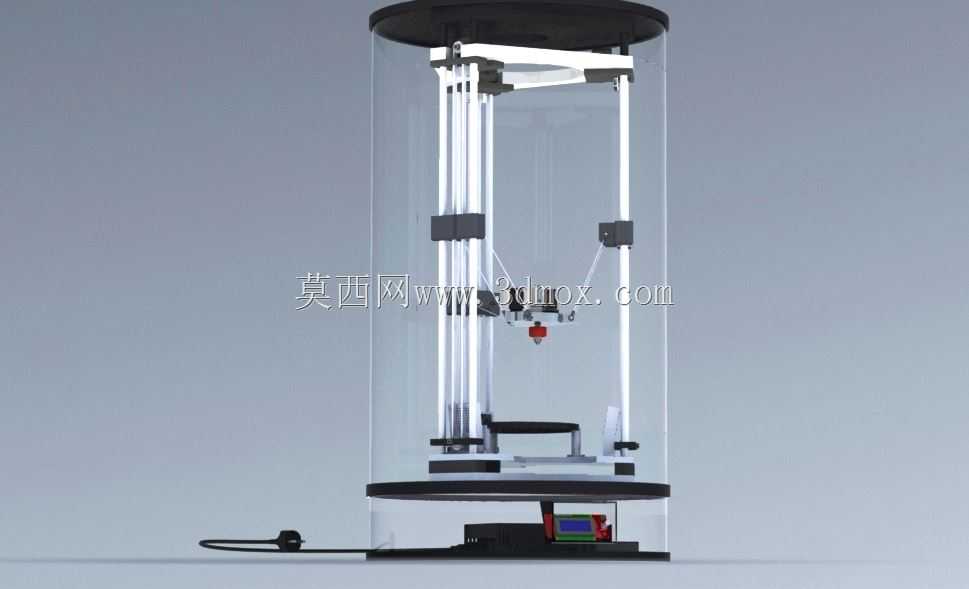

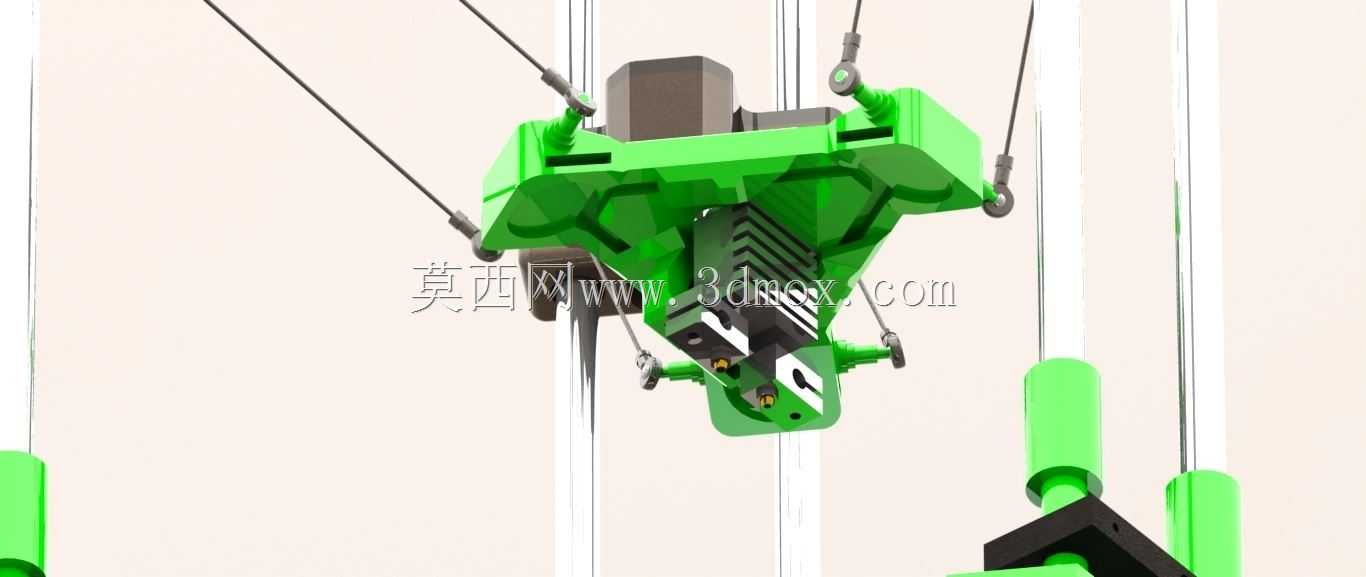

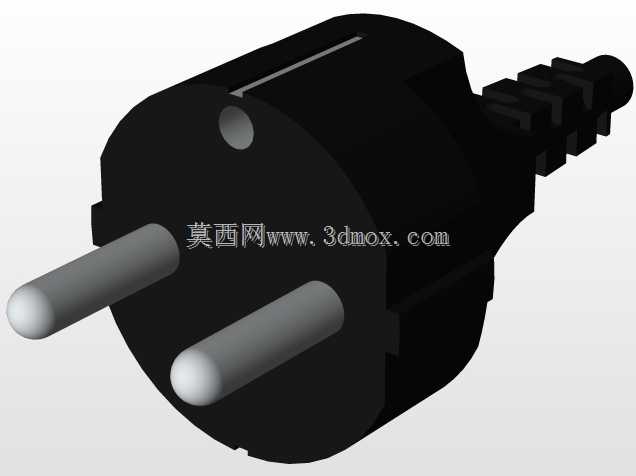

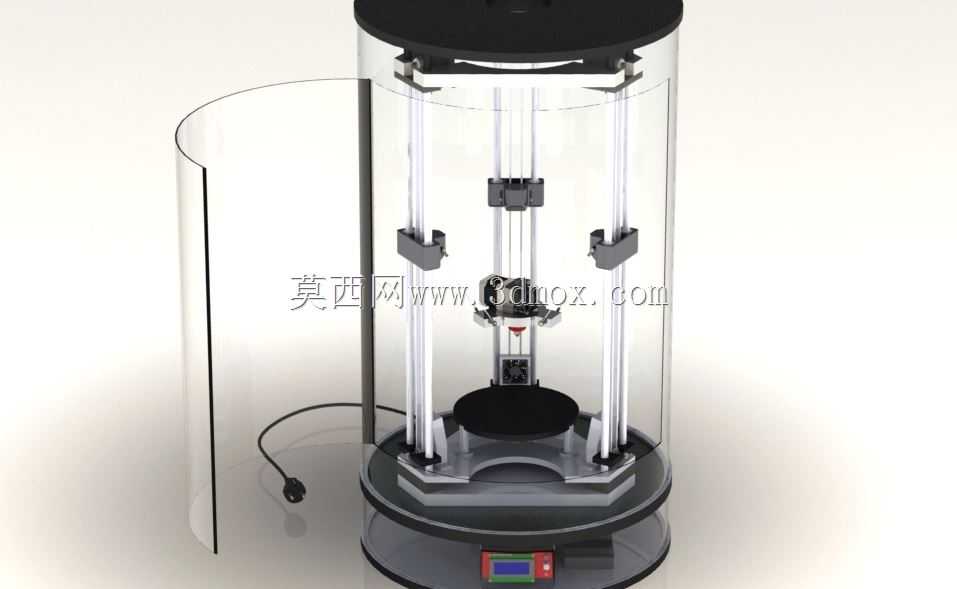

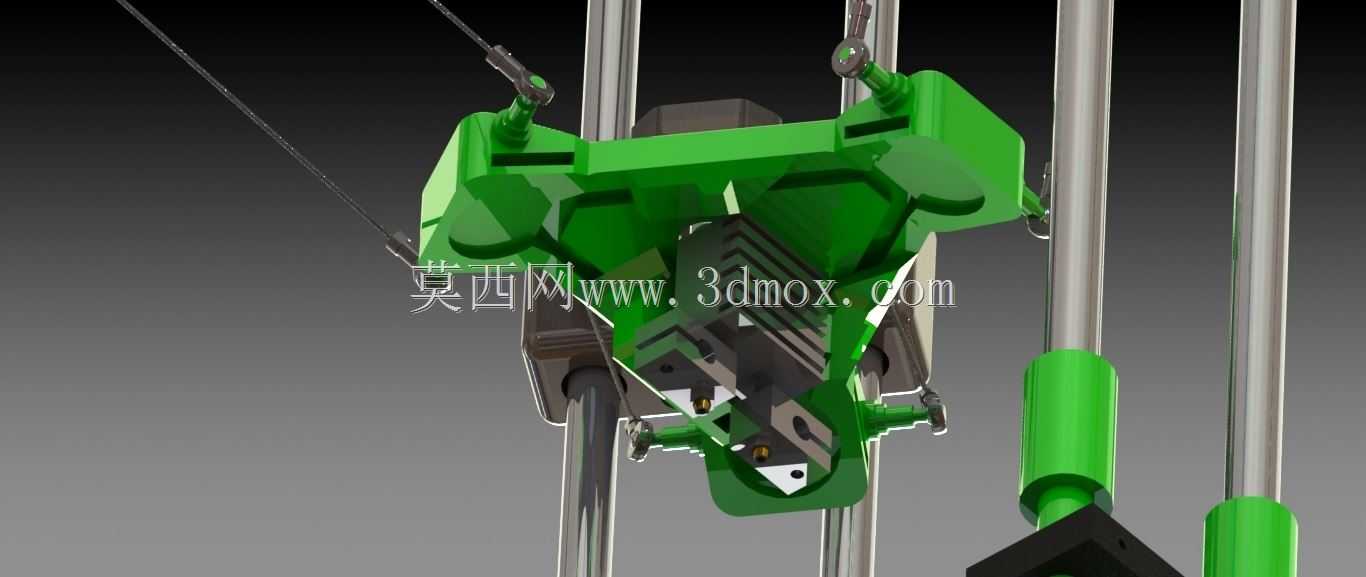

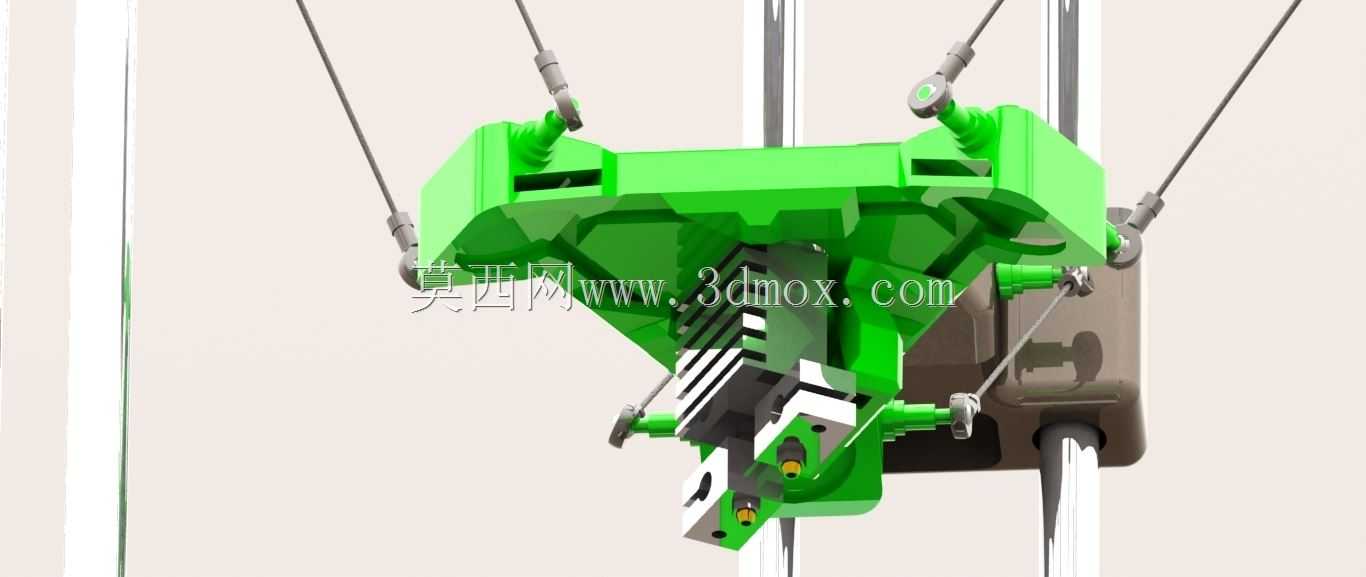

这款三角构型的桌面增材制造设备，主要面向个人创客、小型设计工作室、中小学科创教学场景设计，可满足小尺寸定制零件、创意手办、教学演示样件、结构验证原型的快速制作需求，相比常规矩形框架的桌面设备，三角布局的结构刚性更优，在相同打印幅面下占用桌面空间更小，适合放置在常规办公桌、实验操作台面上使用。设备整体采用正三角对称的支撑框架设计，三根竖直导向轴沿圆周120度均匀分布，配合底部三角承载基座与顶部三角安装座形成稳定的受力结构，运动组件沿三根导向轴做同步升降运动，打印喷头位于框架中心位置，可有效降低单侧悬臂带来的形变误差，提升打印过程中的运动稳定性。设备外部配置圆柱形透明防护外罩，既可以阻挡打印过程中可能产生的细微耗材飞溅，也能减少外界气流对打印区域温度场的干扰，同时方便使用者全程观察打印成型的全过程，外罩采用可拆卸设计，日常维护、耗材更换时可快速取下。设备底部集成了圆形打印平台，平台调平结构沿三角布局设置三个调节点位，相比四点调平操作更简便，更容易获得水平的成型基面，可适配常见的PLA、ABS等熔融沉积类打印耗材。设计过程中充分考虑了桌面使用的安装边界，整体外轮廓为圆柱形，最大直径控制在常规桌面可容纳的范围内，底部预留了走线空间与电源接口位置，电源线从设备侧部引出，不会占用额外的背部走线空间，可贴靠墙面或桌面角落放置。运动传动部分采用轻量化设计，运动滑块与导向轴的配合间隙经过优化，既保证运动顺滑无卡顿，又能减少长时间使用后的磨损量，喷头组件采用快拆结构，可根据不同耗材的打印需求快速更换对应规格的喷嘴。设备顶部预留了耗材安装位，可直接挂载常规1kg规格的耗材卷，无需额外配置外置耗材架，进一步压缩了设备整体占用空间。整体结构没有冗余的外置部件，所有传动、电控组件都集成在框架与外罩内部，外观简洁规整，既适合办公场景使用，也能满足教学场景下的安全防护要求，避免外露运动部件带来的安全隐患。
