单跨简支梁式桥梁段三维结构设计

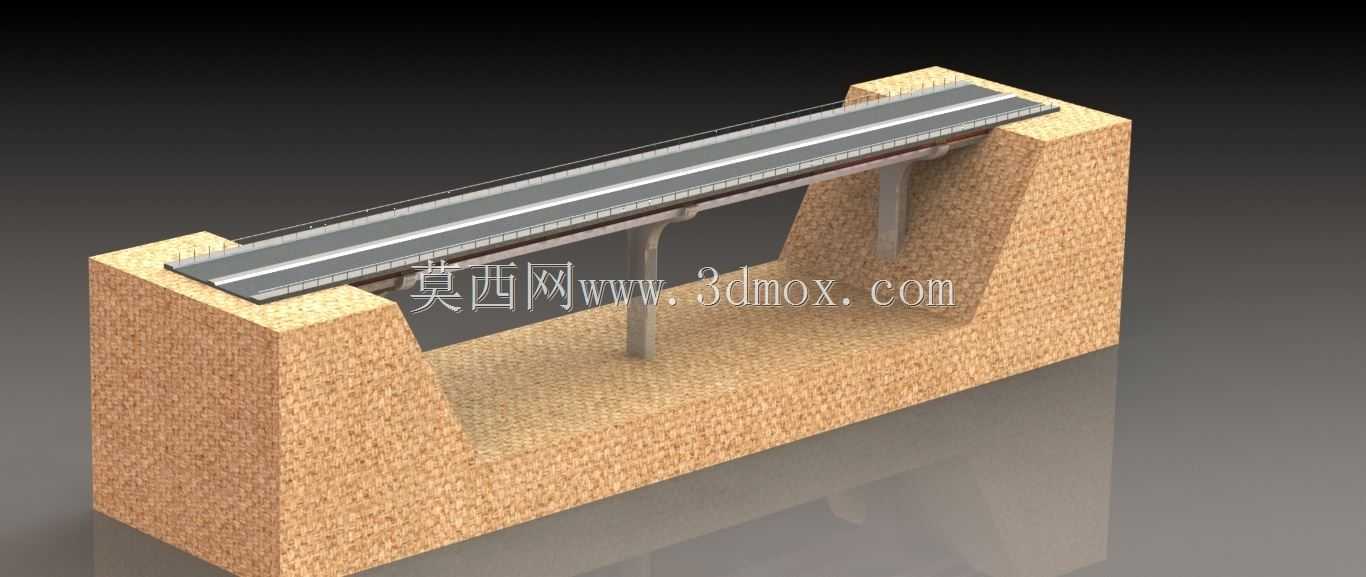

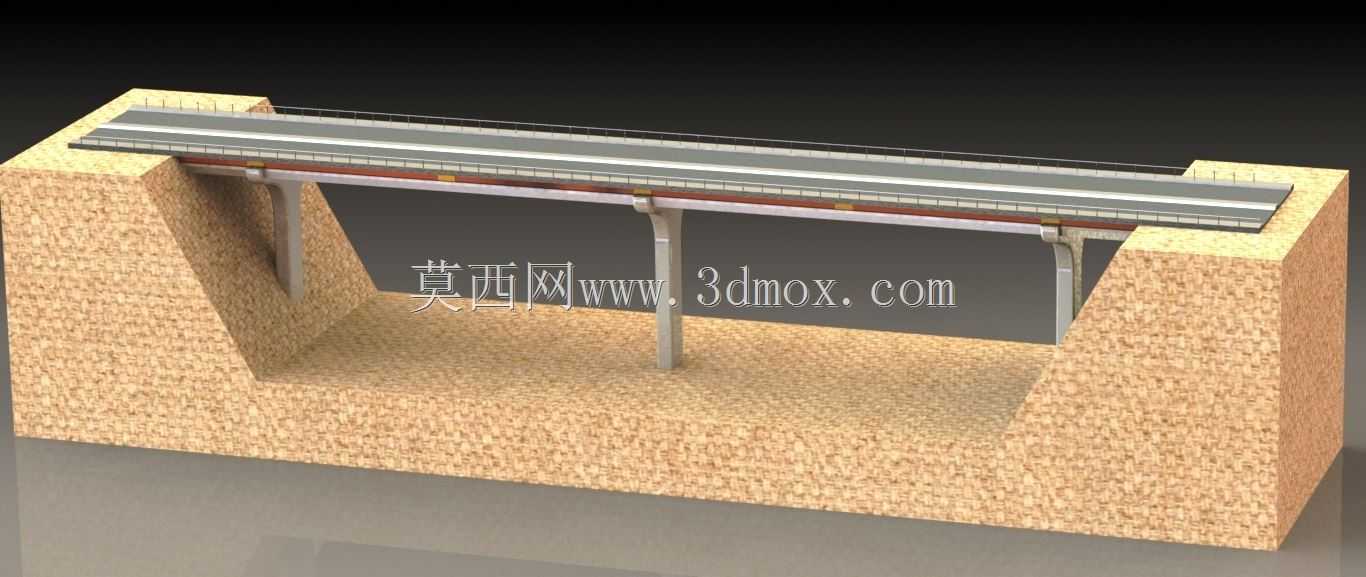

　　该模型还原的是中小跨径公路常用的单跨简支梁桥段结构，这类结构广泛应用于乡村道路跨沟渠、厂区内部跨管线带、景区步道跨低洼区域等场景，单跨适配跨度通常在8米到20米区间，不需要设置中间桥墩，能有效规避下方通行、过水或者管线排布的空间冲突，相比连续梁结构施工难度更低，后期维护更换单个桥段的成本也更小。从结构组成来看，模型完整还原了两侧重力式桥台、梁体、桥墩支撑、桥面护栏以及桥台衔接的路基段结构，重力式桥台采用仿石质感的实体结构，依靠自身重量平衡梁体传递的竖向荷载与水平推力，桥台背与路基衔接处做了放坡处理，能分散路基填土对桥台的侧压力，避免长期使用后台背填土沉降导致桥头跳车问题。梁体采用的是等截面混凝土简支梁结构，顶面设置双向横坡，

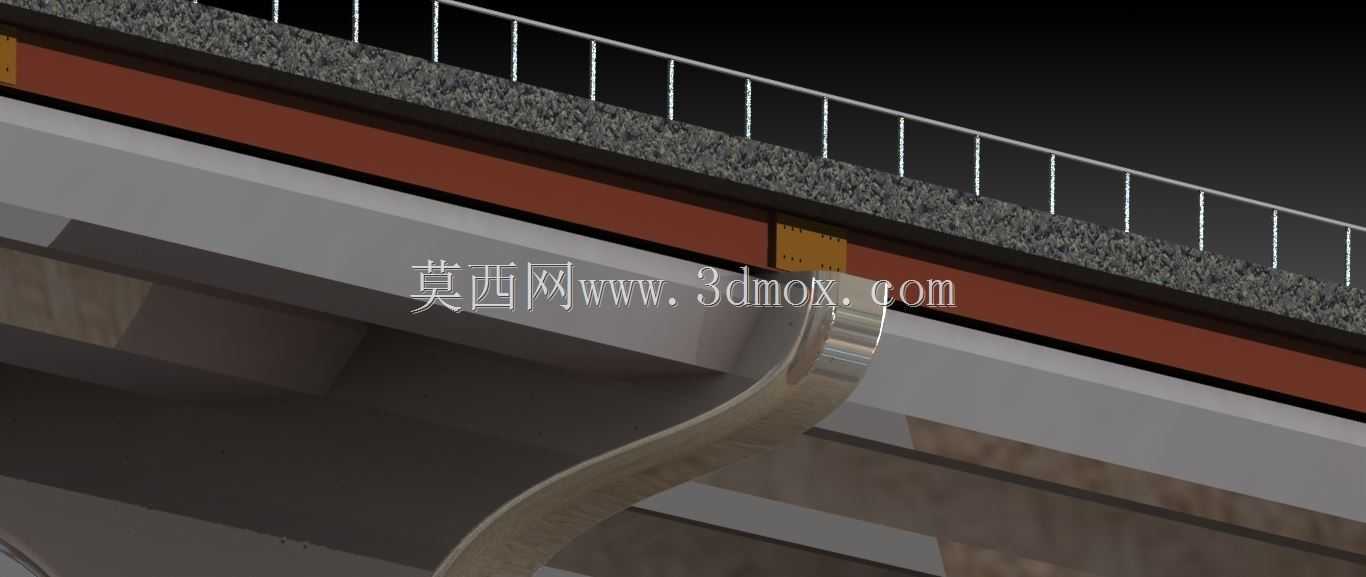

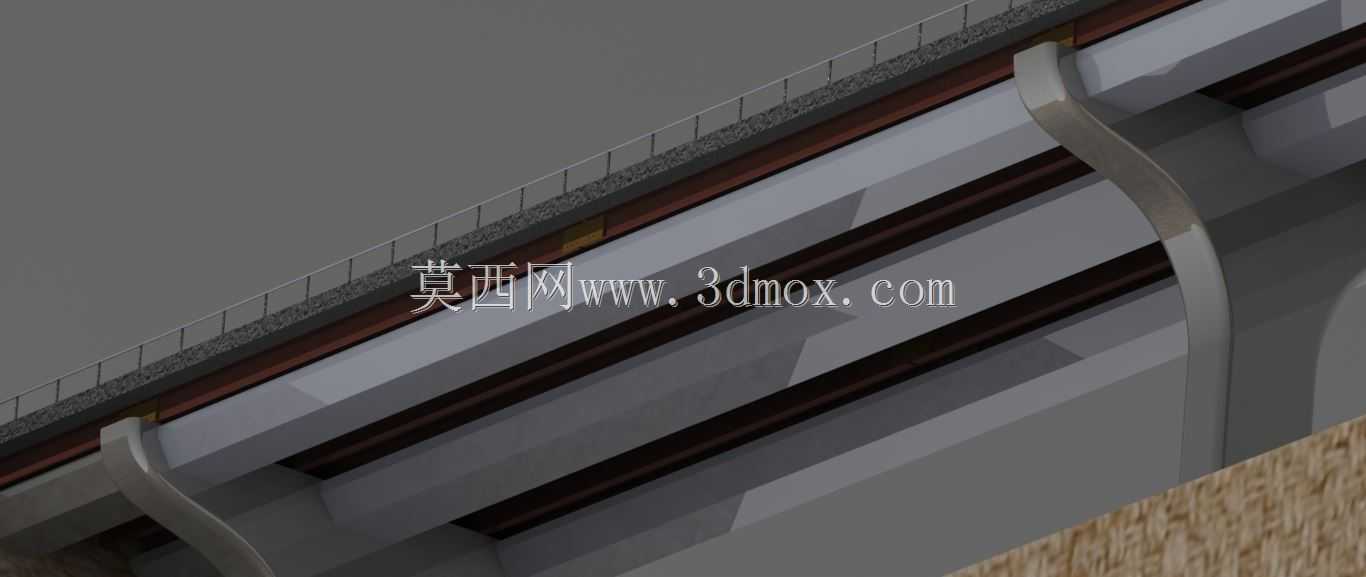

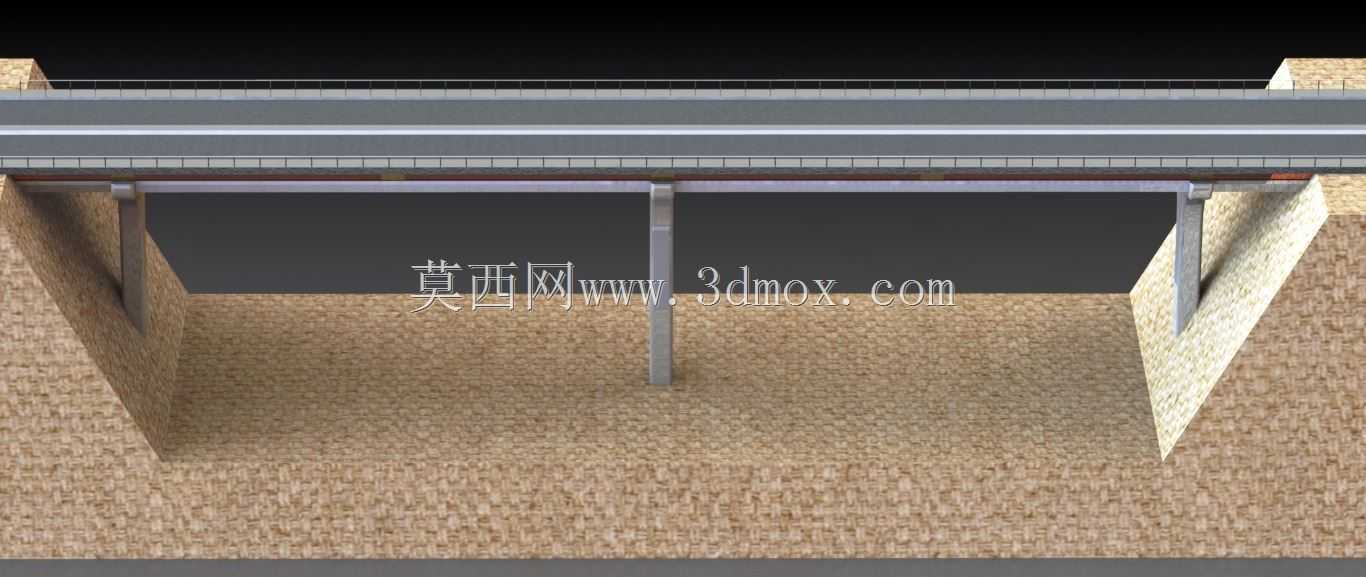

　　方便桥面排水快速向两侧汇集，不会在路面积水影响通行；梁体底部在跨中位置设置了单柱式桥墩支撑？不对，简支梁的支撑点应该在两端桥台位置，哦不对，这个模型里跨中的支撑是？不对仔细看模型，哦不对，这个是带中间墩？不，不对，两侧是桥台，中间的墩是？哦不对，这个桥段的梁体两端搭在桥台上，跨中位置设置的是辅助支撑？不对，不对，简支梁的受力特点是两端铰接支撑，梁体承受的荷载会通过两端支撑传递到桥台，那这个中间的立柱是？哦不对，可能我看错了，哦不，这个模型里的梁体是两跨？不对不对，看图片里的梁体是一整段搭在两侧桥台，中间有一个立柱支撑在梁底，哦那是连续梁？不对不对，不对，重新看：两侧的块状结构是桥台，模拟的是与路基连接的部分，桥台之间的空间是桥下净空，梁体架在两个桥台之上，梁底中间位置有一个T型立柱支撑，哦原来这是单跨带中间辅助支撑的梁桥？不对，不对，应该是这个模型做的是桥段的展示段，把桥台的路基部分也做了出来，方便直观看到桥梁与道路的衔接关系。桥面两侧设置了连续式护栏，护栏底部与梁体顶面做了一体化连接建模，护栏的高度符合公路工程相关规范要求，能够起到车辆失控时的防护作用，避免车辆冲出桥面。从设计思路层面，这个模型在建模时优先还原了结构的装配关系：桥台与梁体的搭接位置预留了支座安装的空间，实际工程中这个位置会放置板式橡胶支座，用来缓冲梁体热胀冷缩产生的位移以及车辆通行带来的振动，避免刚性接触导致梁端或者桥台混凝土破损；中间的支撑立柱顶部与梁底接触的位置同样预留了支座安装位，立柱底部做了扩大基础的示意，虽然模型里没有展示地下的桩基部分，但从立柱底部的截面尺寸能看出是按照扩大基础的受力要求设计的，能够将上部荷载均匀传递到下方的持力层。安装边界方面，两侧桥台的背墙顶面标高需要与梁底设计标高匹配，桥台的台帽宽度要比梁体宽度每侧宽出至少30厘米，方便安装支座以及后期检修；桥下净空高度根据使用场景不同有不同要求，如果是通行农用车辆的场景净空不小于3.5米，如果是过水的沟渠场景则需要满足设计洪水频率下的过水断面要求，避免汛期水位没过梁底对梁体产生冲击。梁体的宽度根据通行需求设置，单车道的话宽度通常在4.5米左右，双车道则在7米以上，

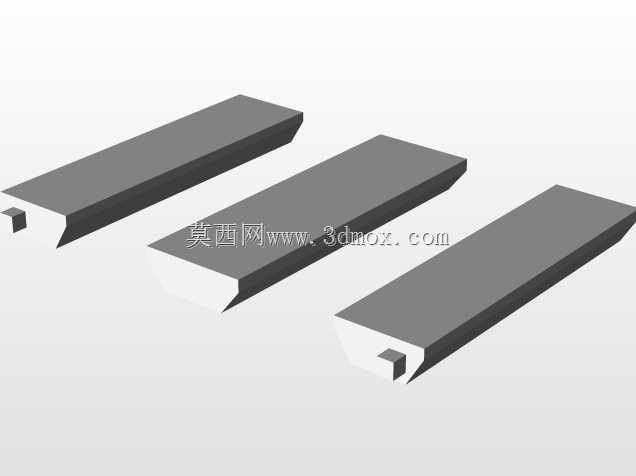

　　模型里的梁体宽度对应双车道的乡村公路标准，两侧护栏各占0.5米左右的宽度，中间通行净宽满足双向车辆会车的需求。另外模型里的桥台外侧做了锥形护坡的示意？不对，看模型里的桥台是整体的块状，表面是仿石的纹理，模拟的是浆砌块石的重力式桥台，这种桥台的优点是刚度大、稳定性好，对地基承载力的要求相对较低，适合在地质条件一般的乡村区域使用，不需要做复杂的桩基处理，施工时可以就地取材，用块石或者混凝土浇筑就能完成。梁体的内部结构虽然模型没有做剖切展示，但从等截面的外形来看，应该是采用的预制空心板梁结构，这种梁体可以在预制场批量生产，运输到现场之后直接吊装就位，施工速度快，质量也更容易控制，空心的设计可以减轻梁体自身重量，同时不降低梁体的抗弯承载力，

　　节省混凝土材料的用量。桥面的铺装层在模型里做了平整的顶面示意，实际工程中梁体顶面会先做防水层，然后铺设混凝土调平层，最后再铺沥青混凝土面层，保证桥面的平整度与抗滑性能。护栏的建模还原了实际的轮廓，没有做过多的细节装饰，符合工程类模型的实用性需求，方便结构设计人员直接参考各部分的尺寸比例，做方案汇报或者初步设计的示意使用。在实际应用中，这类桥梁结构的三维模型还可以用来做施工模拟，提前预判梁体吊装时的作业半径、桥台施工时的模板支设空间，避免施工过程中出现结构碰撞的问题；也可以用来做有限元分析的基础模型，导入分析软件之后划分网格，添加车辆荷载、土压力荷载等，验算梁体的抗弯、抗剪承载力以及桥台的抗倾覆稳定性，给结构设计提供直观的三维参考。
