TMC2100静音步进杆驱动模块结构设计

该驱动模块主要面向小型自动化运动控制场景，在桌面级3D打印设备、小型数控雕刻机、桌面机械臂、开源硬件运动平台以及精密检测位移台等对运行静音效果有较高要求的设备中广泛应用，核心作用是接收上位控制端发出的步进脉冲与方向信号，转化为对应相序的电流输出驱动两相步进电机运转，同时依托芯片本身的静音驱动算法，大幅降低步进电机运行时的振动与高频啸叫问题，解决传统步进驱动器在低速运行时噪音过大、运行平顺性差的痛点。

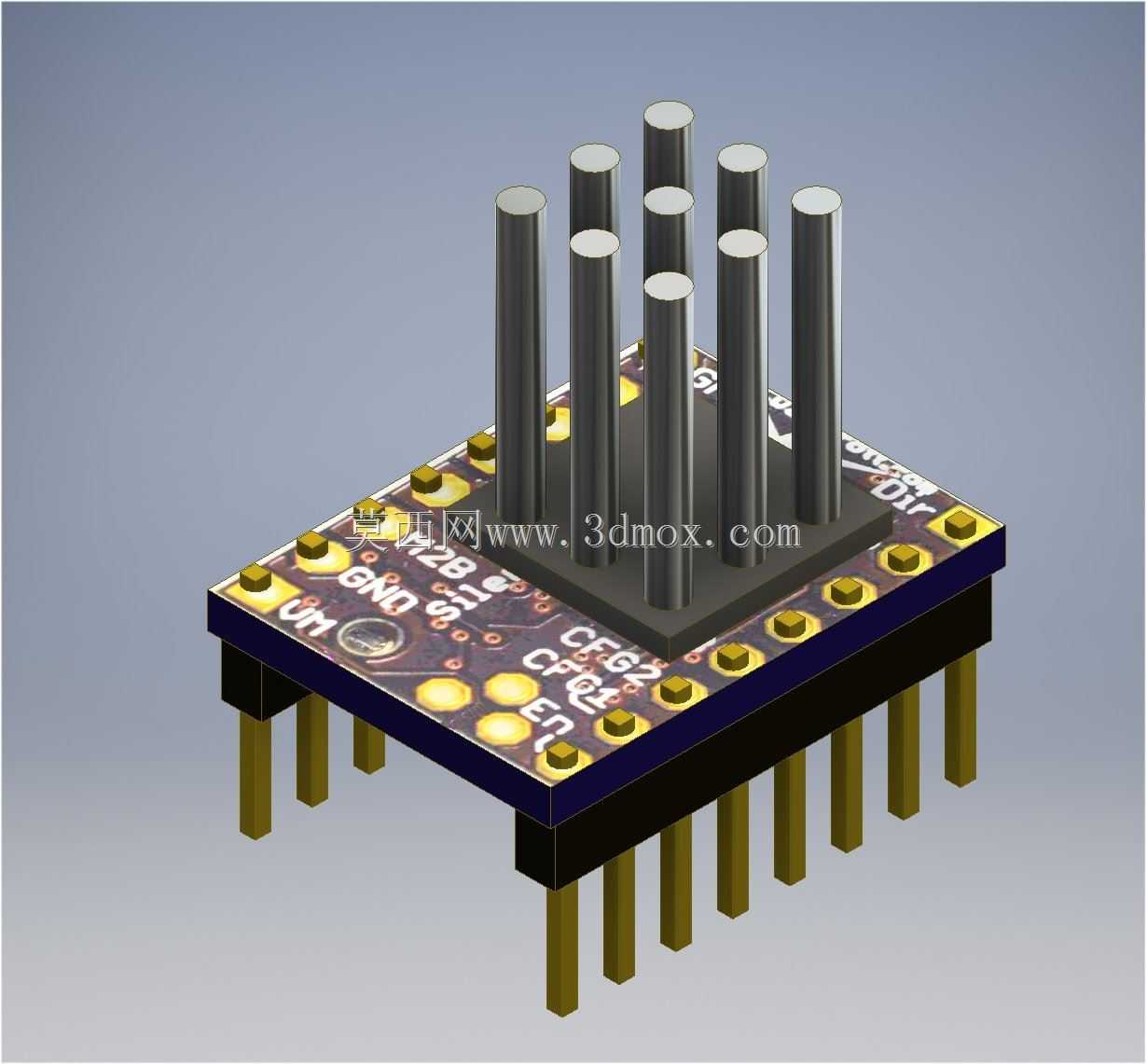

从产品功能特性来看，该模块集成了核心驱动芯片、引脚排针与配套散热结构，模块采用直插排针的连接形式，底部双排排针对应电源输入、电机相线连接、脉冲方向信号输入、使能控制等标准引脚定义，可直接插接在对应控制主板的排座上，无需额外飞线连接，大幅降低设备组装时的接线复杂度；顶部加装的多柱式散热结构直接贴合核心驱动芯片表面，能够在模块持续输出驱动电流时快速将芯片工作产生的热量传导散发，避免芯片因长时间工作积温过高触发过温保护，保障长时间连续运行的稳定性。

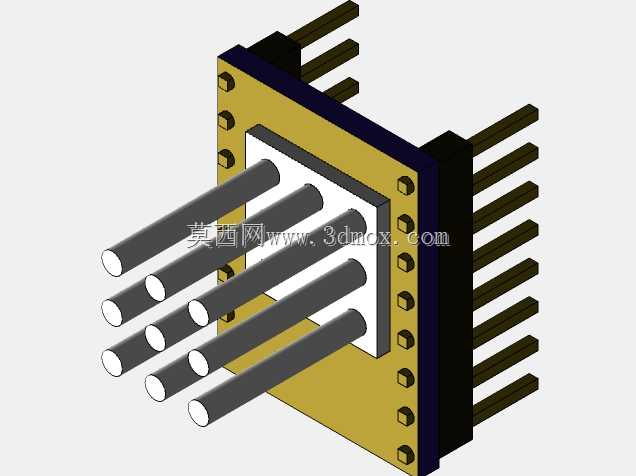

在设计思路上，该模型还原了模块的真实结构细节，PCB板部分还原了板上焊盘、丝印标识的布局特征，排针部分按照标准2.54mm排针间距设计，引脚长度、直径均符合通用直插接插件的尺寸规范，顶部散热柱的高度、排布位置完全匹配实际散热件的安装边界，既保证散热结构与芯片表面的贴合接触面积，也控制散热结构的整体高度，避免在安装时与周边其他元器件产生空间干涉。

从安装边界来看，模块整体为方形板状结构，长宽尺寸适配标准步进驱动模块的通用安装孔位，可直接替换同封装的其他型号步进驱动模块，底部排针伸出长度满足常规控制板插接后的焊接与固定需求，顶部散热结构的外轮廓不超出PCB板的边缘范围，在密集排布的控制板上也不会占用相邻模块的安装空间，整体结构紧凑，兼顾了散热性能、安装兼容性与空间利用率，能够适配各类紧凑型运动控制设备的内部安装空间要求。
