在桌面级FDM 3D打印设备的电控体系搭建中,主控板是衔接上位机指令、步进驱动输出、温度采集反馈、限位信号触发的核心载体,本次呈现的SKR2控制板三维模型,完整还原了BigTreeTech这款主流开源主控的全部结构细节,可直接用于设备结构适配、外壳定制设计、整机装配干涉校验等工程场景。做3D打印机结构设计的从业者都清楚,很多开源主控板仅提供原理图纸和引脚定义,缺少精准的三维结构数据,在设计设备机箱、安装支座、走线槽位时,经常会出现接口位置对不上、安装孔位偏差、接插件与外壳结构干涉的问题,反复打样调整不仅拖慢研发进度,也会增加不必要的物料损耗,这个模型的搭建初衷就是解决这类实际工程痛点。

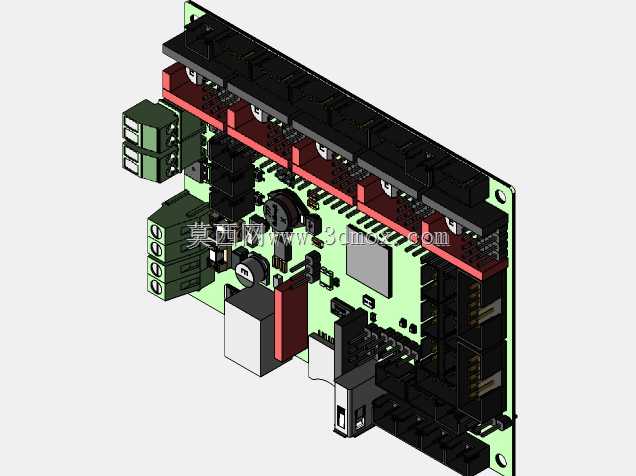

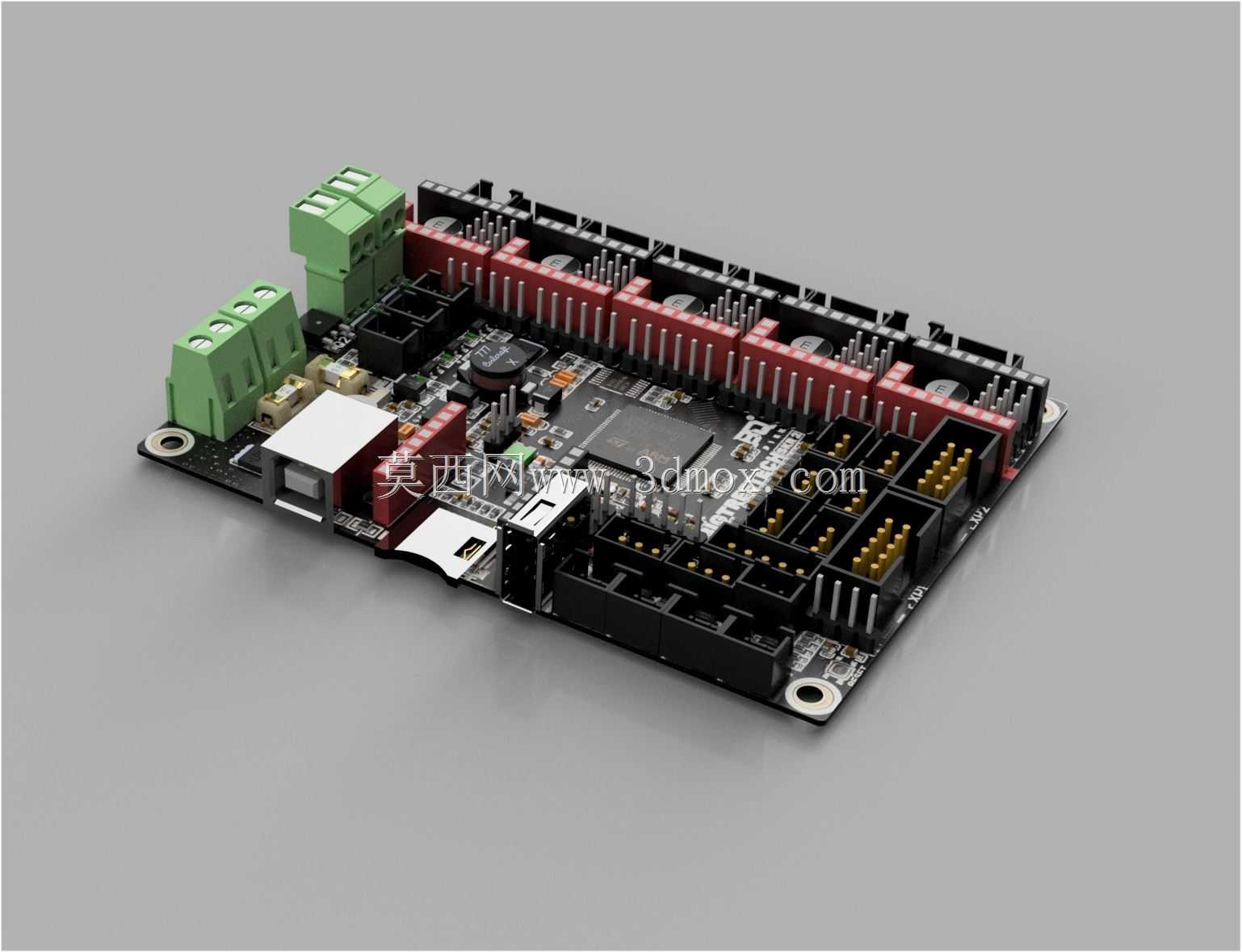

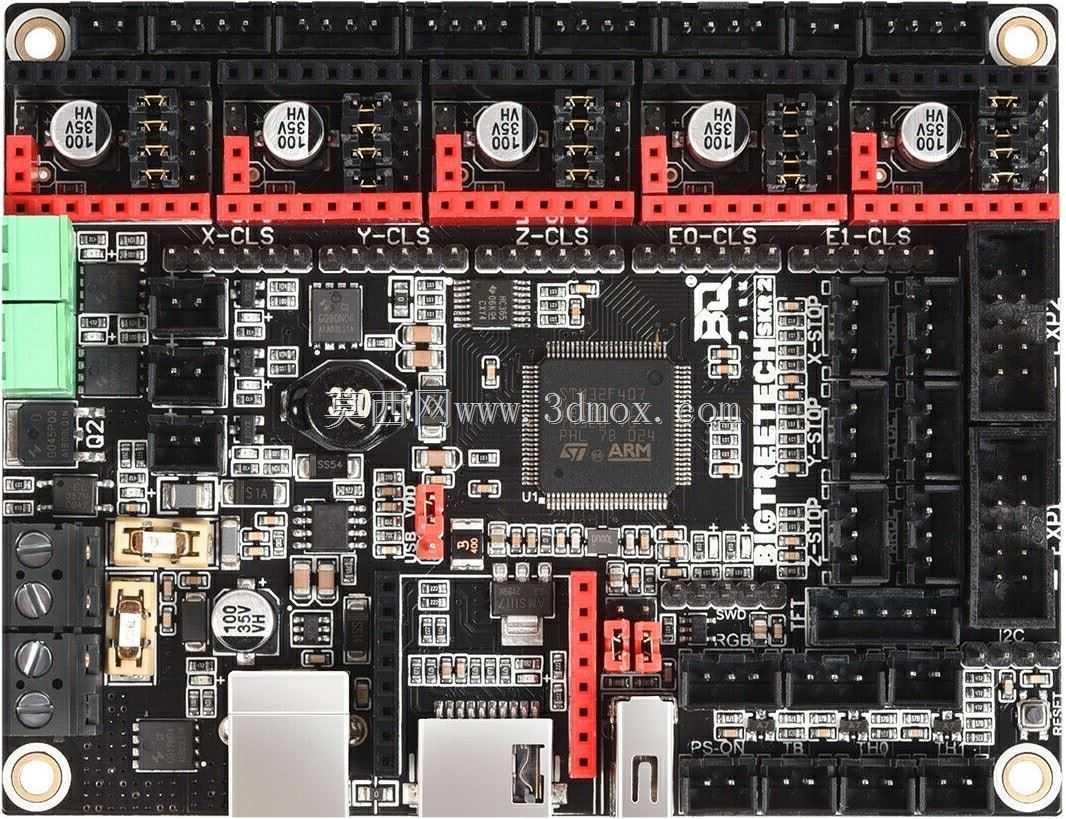

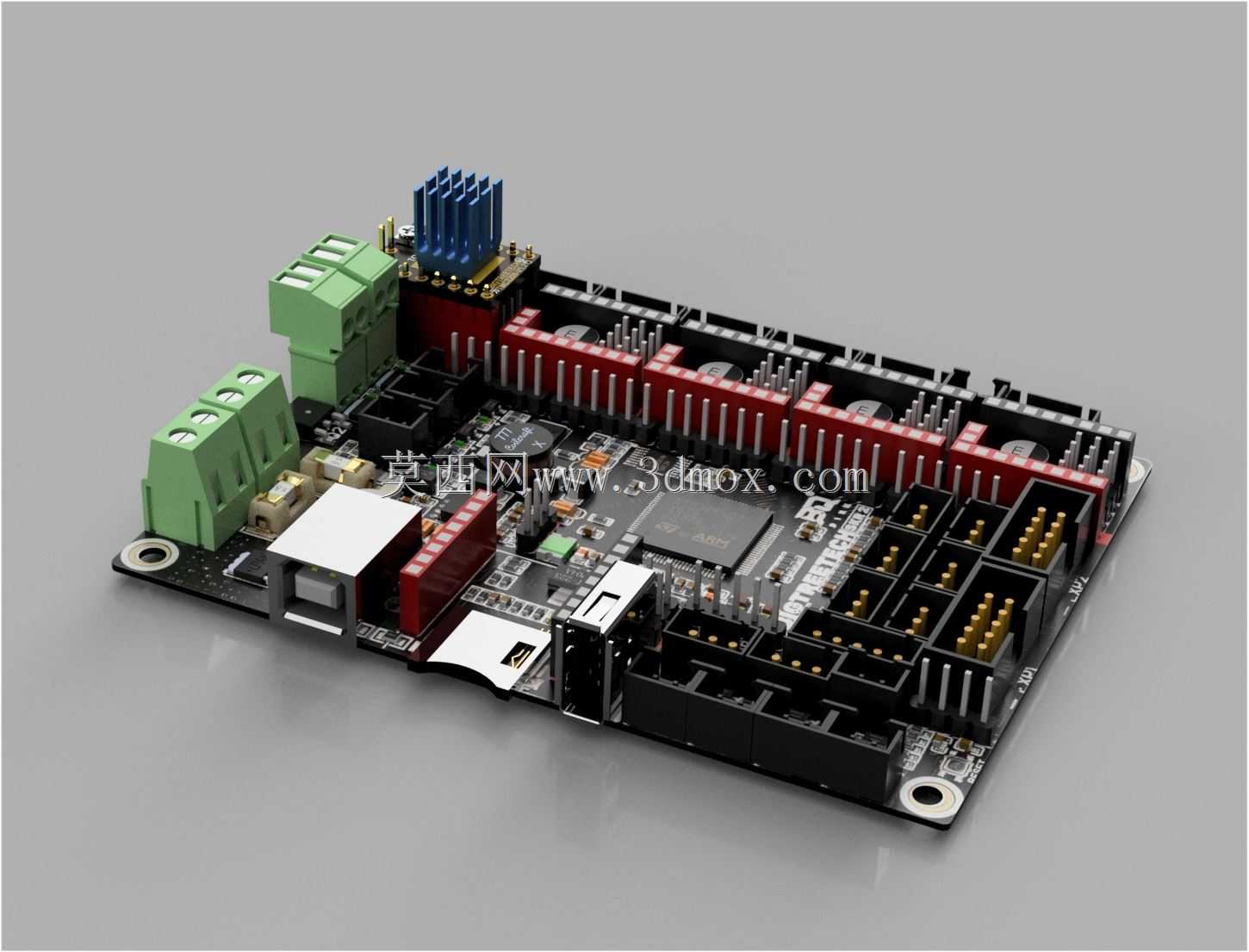

从结构设计逻辑来看,模型在基础PCB轮廓的基础上,完整复现了板载所有元件的高度与占位:侧边的绿色接线端子是热床、加热棒、风扇等大功率负载的接线位,建模时保留了端子的接线口朝向、螺丝固定位的凸起结构,设计机箱走线槽时可以直接参考端子的伸出长度,预留足够的接线操作空间,避免后期装机时手指伸不进去、压线困难的问题。板上的红色排针座是步进电机驱动的插接位,模型准确还原了排针的高度和间距,设计驱动模块散热风道时,可以精准计算风道与驱动芯片的距离,保证散热气流能直接覆盖驱动表面,不会因为结构干涉压歪排针。板载的垂直USB插座是这款主控的典型结构特征,区别于常见的卧式USB接口,垂直布局的接口可以让设备后侧的走线更规整,USB线从机箱后侧垂直引出不会出现弯折受力的情况,建模时特意还原了接口的金属弹片占位、塑料基座的轮廓尺寸,设计机箱后侧的USB开孔时,不用再反复核对接口公差,直接参考模型开孔就能保证插头顺利插入。SD卡插槽的位置也做了精准还原,包括插槽的弹出机构高度、卡插入后的伸出长度,设计机箱侧盖或者前盖的SD卡让位口时,能准确预留插拔操作的空间,不用额外加大开孔影响外观整体性。

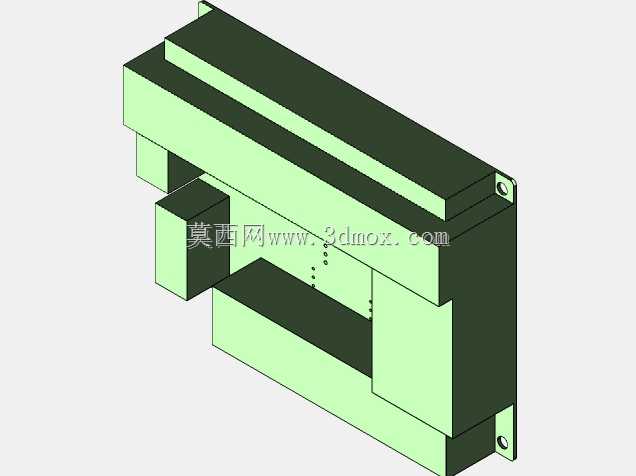

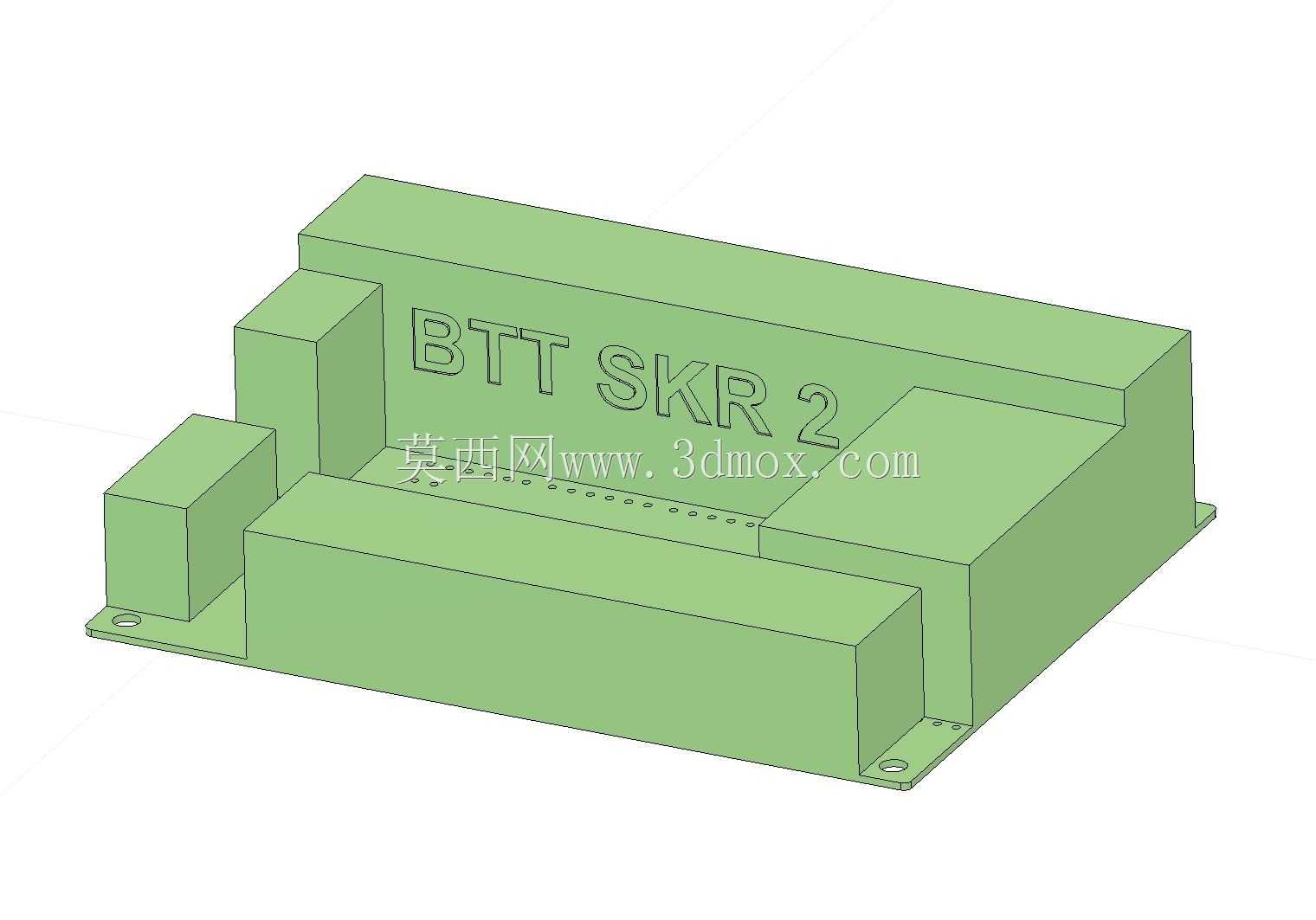

PCB板上的主处理器芯片、保险丝座、电容电阻等贴装元件,都按照实际尺寸做了方块模型占位,不要觉得这些小元件无关紧要,在做紧凑结构的3D打印机设计时,比如近程挤出的一体化龙门结构、便携式折叠3D打印机,板上最高的元件往往决定了电控仓的最小内部高度,忽略这些细节就会出现装机后盖不上盖子、元件被挤压短路的风险。模型还预留了安装孔位的精准位置,四个固定孔的孔径、孔距完全匹配实物,设计安装支座时可以直接调用孔位草图,不用再手动测量实物尺寸,不管是把主控板固定在铝型材框架的内侧,还是设计独立的电控盒安装位,都能直接对齐孔位,减少装配误差。另外模型特意做了简化的方块占位结构,对应外接的TMC2209步进驱动器的安装空间,在设计驱动器散热结构、保护盖的时候,可以直接基于这个占位结构做布尔运算,不用再单独搭建驱动器模型,能大幅缩短结构设计的周期。从实际应用场景来说,这个模型不仅适用于全新3D打印机的整机研发,也适合现有设备的改装升级,比如把老款的8位主控换成这款32位SKR2主控时,不用拿着实物反复测量机箱内部空间,直接把模型导入原有设备的装配体里,就能快速判断原有安装位是否适配、接口位置是否需要调整、走线是否会和其他部件干涉,提前规避改装中可能出现的结构问题。
在做设备的电磁兼容结构设计时,也可以基于这个模型的板载元件布局,规划金属屏蔽罩的安装位置、高压走线与低压信号走线的分隔路径,减少大功率负载对步进驱动信号、温度采集信号的干扰,提升设备运行的稳定性。建模过程中对所有接插件的插拔方向都做了校验,比如电源接线端子的进线方向、步进电机接线端子的朝向、USB接口的插拔方向,都和实物完全一致,在做内部走线规划时,可以直接在装配体里模拟线束的走向,计算所需的线束长度,避免线束留的太短拉扯接口、或者留的太长杂乱堆积影响散热。对于做3D打印机外壳定制的从业者来说,这个模型的精度足够支撑外壳的卡扣、让位、开孔等细节设计,不管是做封闭式机箱的钣金结构,还是做桌面级设备的塑料外壳,都能直接匹配,不用再做二次尺寸修正。
