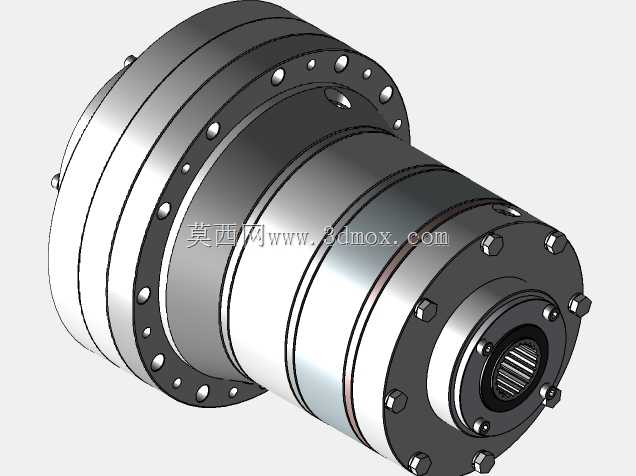

精密行星减速传动装置三维结构

这款行星减速传动装置，主要面向工业自动化传动场景设计，可适配伺服电机、步进电机等高精度动力输出端，广泛应用在工业机器人关节、数控机床进给轴、自动化生产线输送工位、精密检测设备传动单元等对传动精度、输出扭矩有较高要求的场景中，能够在紧凑的安装空间内实现大减速比动力传输，同时有效降低输入轴的高转速，匹配执行端所需的低转速大扭矩输出需求，还可抵消部分动力端的振动传导，提升整套传动系统的运行稳定性。

从功能特性来看，该装置采用行星轮系传动结构，依靠内齿圈、多个行星轮与太阳轮的啮合配合实现动力分流传递，相比传统平行轴减速结构，同等减速比下体积可缩小三分之一以上，同时多齿啮合的结构特性让载荷被均匀分散到各个啮合齿面，大幅提升了整体承载能力，可承受瞬时冲击载荷，运行过程中传动回差小，传动效率可达九成以上，长时间连续运行的温升控制表现优异，能适配长时间不间断运行的工业生产工况。

设计过程中，整体采用同轴式布局，输入轴与输出轴保持同一轴心线，最大程度降低了安装时的同轴度调校难度，外壳采用分段式法兰拼接结构，各段壳体通过沿圆周均匀分布的高强度螺栓紧固连接，既保证了壳体整体的刚性，也方便后期拆解维护、更换内部磨损的传动零件；输入端设计有标准安装法兰，可直接适配市面主流规格的伺服电机安装尺寸，输出端采用内花键结构，可直接对接负载端的传动轴，无需额外加装转接联轴器，减少了传动链路的零件数量，进一步压缩了整体安装长度。

外形与安装边界方面，整体为圆柱形回转体结构，外壳沿轴向设置有多道定位凸台与密封槽，可适配O型密封圈实现IP65级别的防尘防水密封，能在有少量切削液、粉尘的车间环境下稳定运行；各段法兰的连接螺栓孔沿圆周等距分布，安装时可根据现场布线需求任意调整安装角度，不会出现安装位错位的问题；输出端的端面设计有定位止口，与负载设备对接时可快速实现同轴定位，避免安装偏心导致的传动振动、齿面偏磨等问题；整体径向尺寸控制紧凑，可安装在机械臂关节内部、机床滑台内部等空间狭窄的安装位中，不会与周边的管线、结构件产生运动干涉。
