摆线针轮减速传动核心结构设计

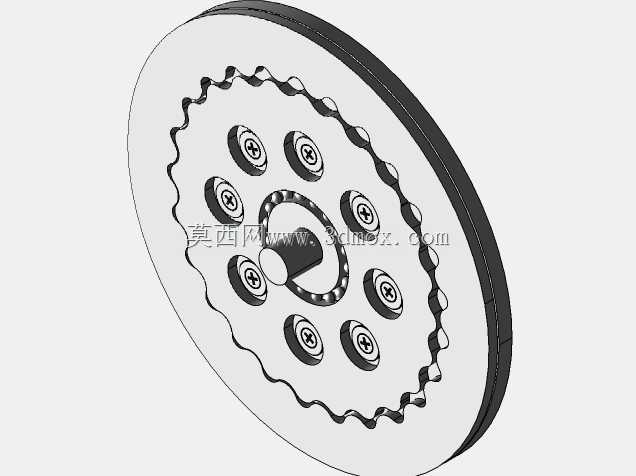

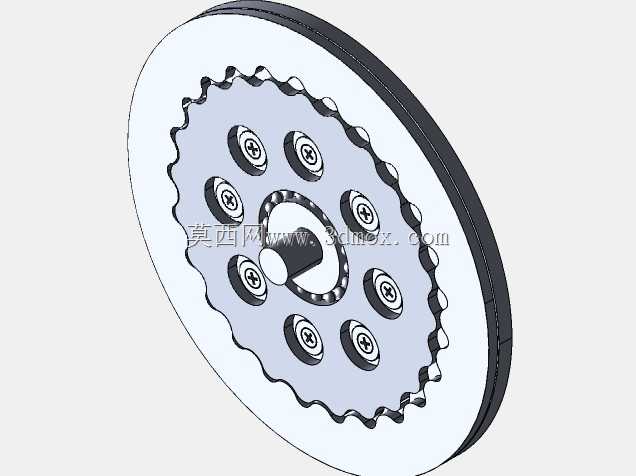

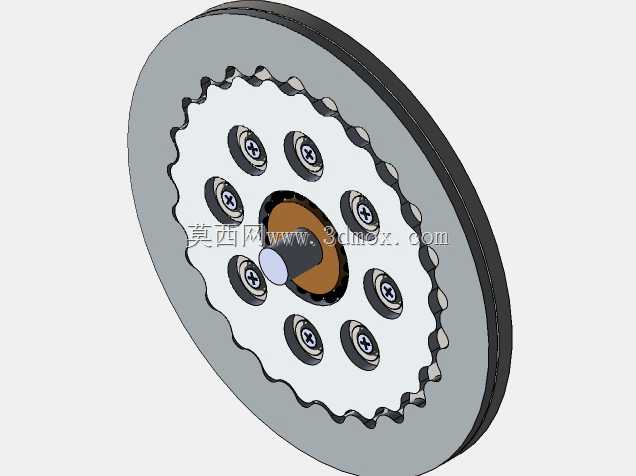

该摆线减速器核心传动结构，广泛适配工业机器人关节、自动化生产线输送单元、精密机床进给系统、食品包装机械驱动端等对传动精度、回程间隙、负载能力有严苛要求的场景，是小体积大速比传动场景下的核心功能部件。其核心用途是在紧凑安装空间内实现高减速比动力传输，同时抵消传动过程中的径向冲击载荷，保障输出端扭矩平稳传递，相比传统渐开线齿轮减速结构，同等速比下体积可缩减三分之一以上，传动效率提升百分之十五左右，且具备更强的抗过载能力，可承受额定扭矩三倍以内的瞬时冲击负载，适配频繁正反转的复杂工况。从功能特性来看，该结构采用摆线轮与针齿壳内齿圈啮合的传动形式，多齿同时啮合的设计让整体受力分布更均匀，运转过程中振动幅度小、噪音值低，长期运行磨损量极小，使用寿命远高于普通齿轮减速结构；中心输入轴采用偏心套设计，搭配周向均匀分布的柱销传递扭矩，输出端同轴度高，传动回程间隙可控制在一分以内，完全满足精密传动场景的定位精度要求。设计过程中优先考虑了安装适配性，整体采用盘式扁平结构，轴向尺寸紧凑，输入端与输出端保持同轴设计，可直接适配标准伺服电机、步进电机的安装法兰，无需额外定制转接件；周向分布的安装孔位采用等距圆周排布，兼容市面主流同规格减速器的安装尺寸，替换原有部件时无需改动设备整体安装框架，大幅降低现场改造成本。外形尺寸方面，该结构外径适配常规两百至三百规格的安装腔体，轴向厚度控制在五十毫米以内，中心输入轴孔直径适配常用电机输出轴径，输出端连接孔位采用十字分布的螺纹孔设计，可直接连接负载转盘、机械臂关节等执行部件，安装边界预留足够的紧固件操作空间，现场装配时无需额外制作专用工装，普通内六角扳手即可完成全部安装操作。设计阶段针对啮合齿形做了修形优化，既保证了多齿啮合的接触面积，又避免了齿面干涉导致的卡滞问题，柱销与摆线轮的配合间隙经过反复校核，既保障了传动灵活性，又不会因间隙过大产生回程误差，整体结构没有易损易耗件，日常使用仅需定期补充润滑脂即可，维护成本极低。
