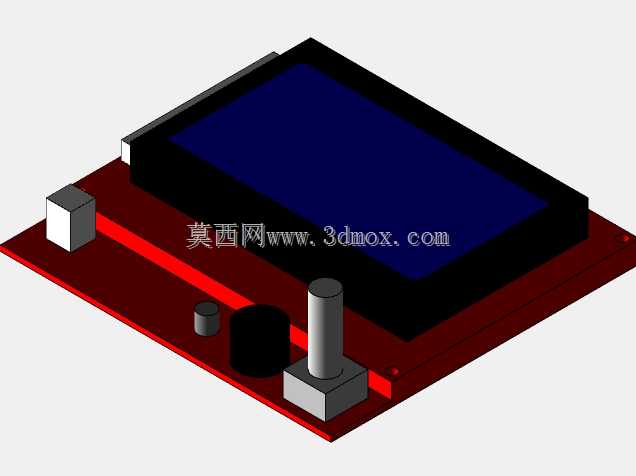

3D打印机12864液晶控制操作面板

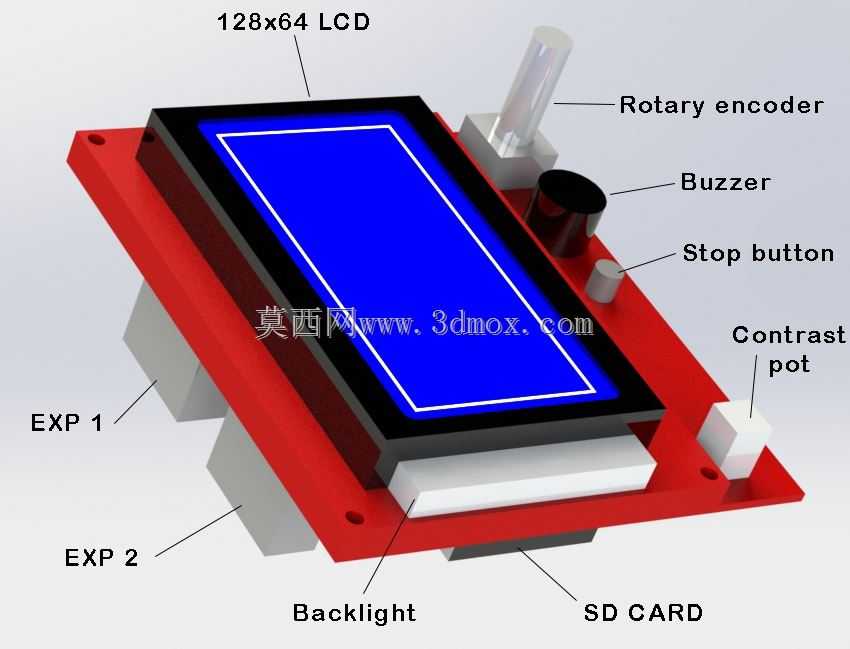

这款控制操作面板是桌面级FDM熔融沉积成型3D打印机的核心人机交互部件，主要应用在个人DIY组装3D打印机、入门级商用桌面3D打印机、教学实训用3D打印设备的操控场景中，承担着设备运行状态展示、打印参数调整、打印任务启停、离线打印文件读取的核心作用，是操作人员和3D打印设备建立指令交互的核心载体，没有这套控制单元，操作人员无法直观获取设备温度、打印进度、运动坐标等关键运行信息，也无法便捷完成设备调平、参数校准、任务切换等日常操作。从功能特性来看，这套面板集成了128×64分辨率的蓝色背光液晶显示屏，能够清晰展示四行以上的字符与简易图标信息，即使在车间、创客空间等光线复杂的环境下也能清晰辨识显示内容；板载的旋转编码器替代了传统的多按键方向操作，通过旋转加按压的操作逻辑，就能快速完成参数数值调整、菜单选项切换、操作确认等动作，相比传统按键操作效率提升明显，操作逻辑也更符合单手握持操作的使用习惯；配套设置的独立停止按键可以在打印出现错位、堵头、翘边等异常状况时，一键触发设备急停，快速终止打印动作避免设备损坏或耗材浪费；板载的蜂鸣器可以在操作触发、打印完成、设备报错时发出不同频率的提示音，即使操作人员没有紧盯屏幕，也能通过声音提示获取设备状态反馈；独立的对比度调节电位器，可以根据不同使用者的视觉习惯、不同环境的光线条件，灵活调整液晶屏的显示对比度，避免出现屏幕过亮刺眼、过暗看不清内容的问题；板载的SD卡插槽支持插入存储了G代码打印文件的SD卡，实现无需连接电脑的离线打印功能，大幅拓展了设备的使用场景，让设备可以脱离电脑独立摆放运行；背部预留的两组扩展排针接口，可以通过排线直接和3D打印机的主控板实现连接，完成供电与信号传输，无需额外焊接接线。从设计思路来看，这套面板采用红色PCB作为承载基板，所有功能元件都采用直插布局安装，既降低了生产焊接的难度，也方便后期出现元件损坏时的维修替换；整体布局遵循操作优先级逻辑，将占比最大的显示屏放置在面板视觉中心位置，将高频操作的旋转编码器、停止按键放置在右手操作的舒适区域，将调节频率较低的对比度电位器放置在面板边缘位置，将SD卡槽放置在面板侧下方方便插拔存储卡的位置，完全符合人机工程学的操作逻辑，使用者无需刻意寻找按键，凭操作习惯就能快速触达需要操作的元件。从安装边界来看，这套面板的整体外形方正，PCB板预留了对称的安装固定孔位，可以直接通过铜柱或螺丝固定在3D打印机的型材框架、设备外壳面板上，安装孔位的间距适配主流桌面3D打印机的通用安装尺寸，背部的排针接口高度统一，不会和设备内部的其他结构产生干涉，屏幕与PCB板之间预留了背光模块的安装空间，整体安装厚度控制在合理范围内，不会过度占用设备的内部空间，不管是新设备整机装配，还是老旧3D打印机的控制面板升级替换，都能实现快速适配安装。
