小型熔铝铸造炉体结构三维设计

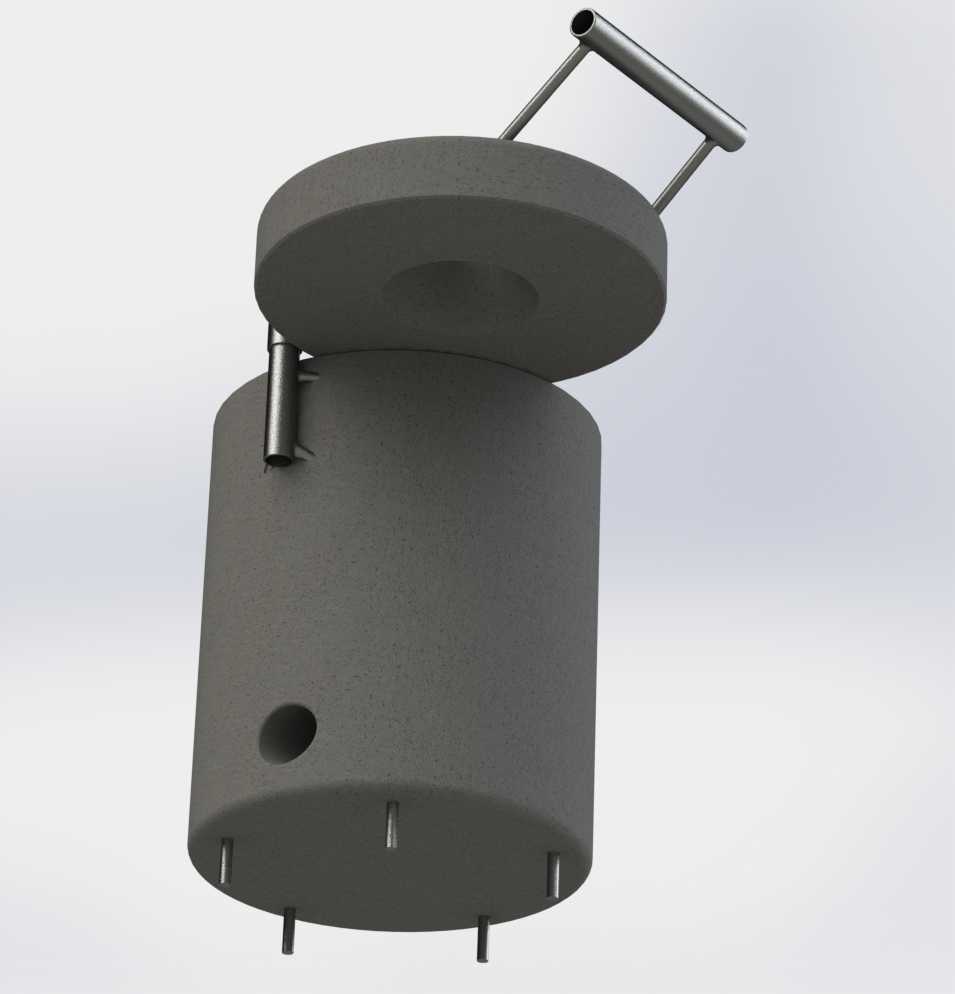

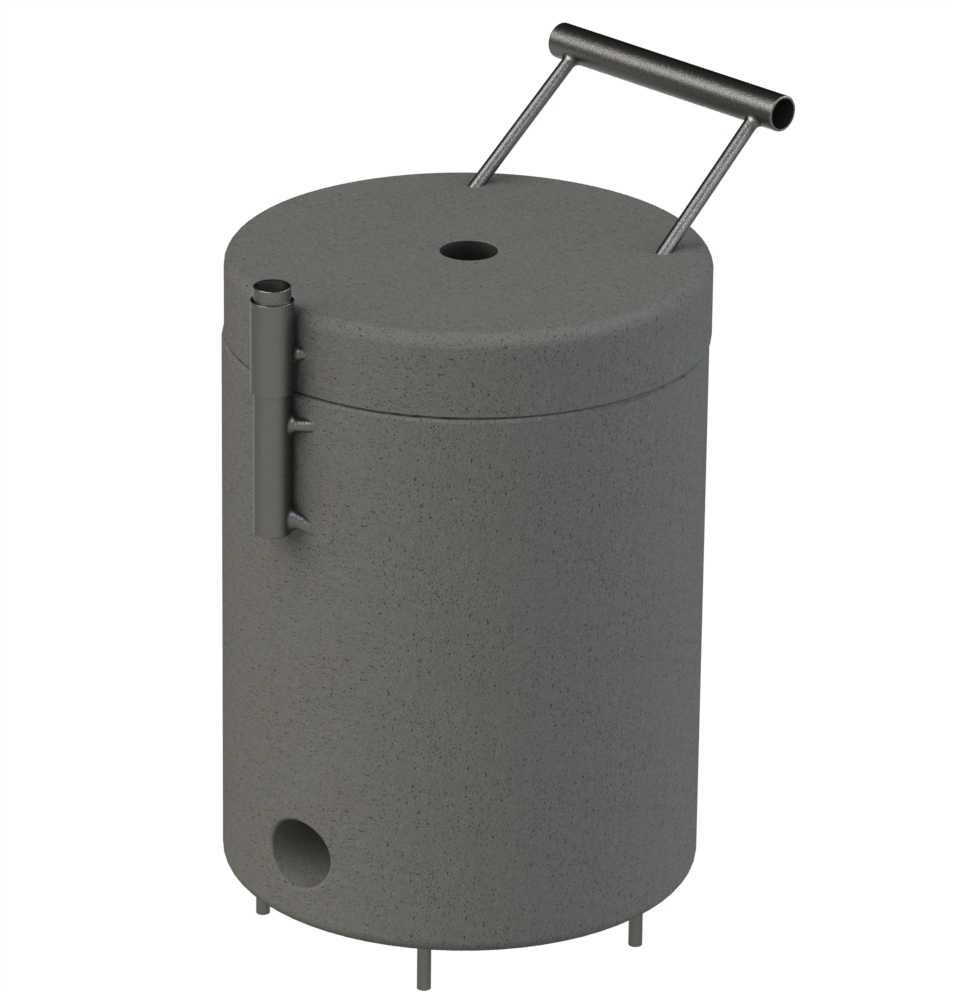

　　这套炉体结构面向小批量有色金属熔炼场景，主要服务于手工铸造、工坊试制、教学实验以及小型铝件浇铸作业。整体采用双腔相邻布置思路，一侧承担熔融保温与浇铸操作，另一侧预留炉盖及辅助接口位置，能够在有限占地内完成加料、升温、静置、撇渣和取液等连续动作。炉体外形以厚壁圆筒为基础，腔体开口较大，便于操作人员观察液面状态，也方便坩埚放置、钳具伸入和后期清理。

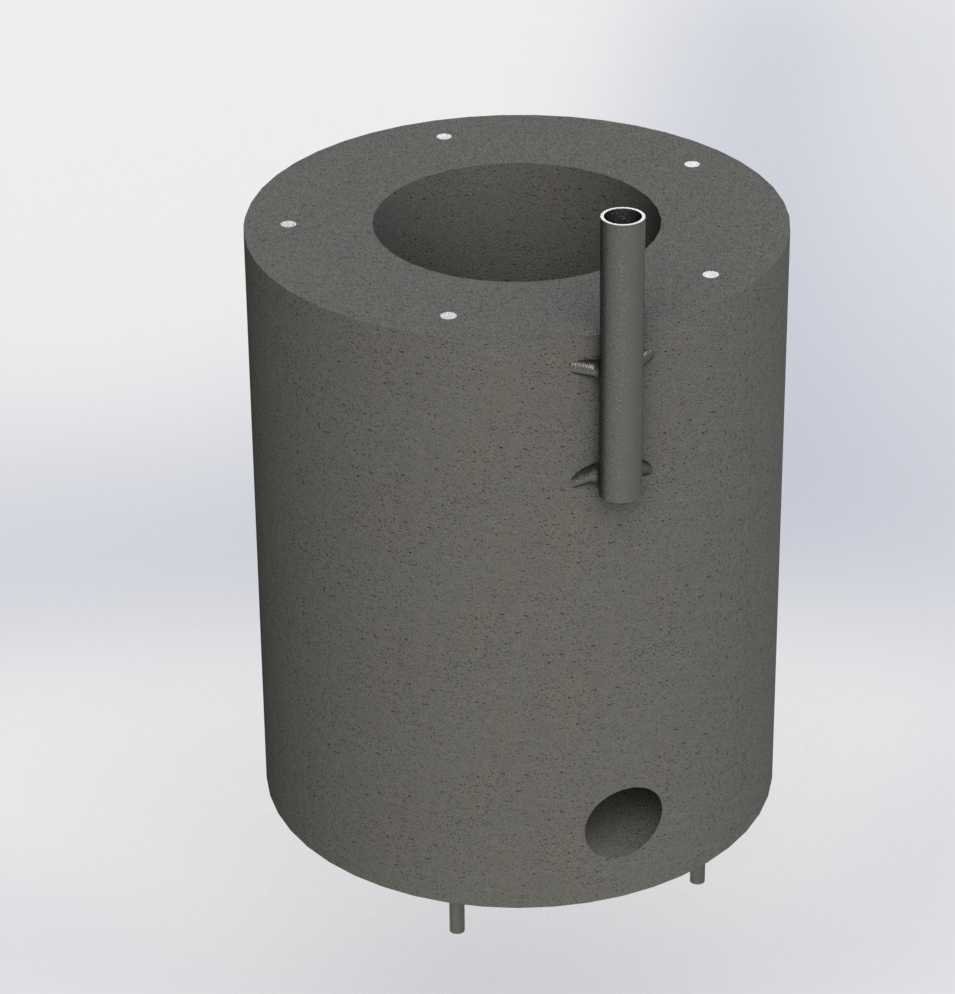

　　从实际使用角度看，小型熔铝炉并不追求大型集中熔炼设备的连续产能，而更强调启停灵活、搬运方便和局部作业安全。模型中炉壁厚度按保温与耐热需求进行了实体表达，外层形成稳定支撑，内层围出熔炼空间，侧壁预留的管状接口可对应排烟、测温或燃烧器安装位置。该接口的方位和高度经过布置，避开正面操作区，使人员在舀取铝液时不会正对管路，同时让烟气或热源导向侧方，减少对浇铸动作的干扰。

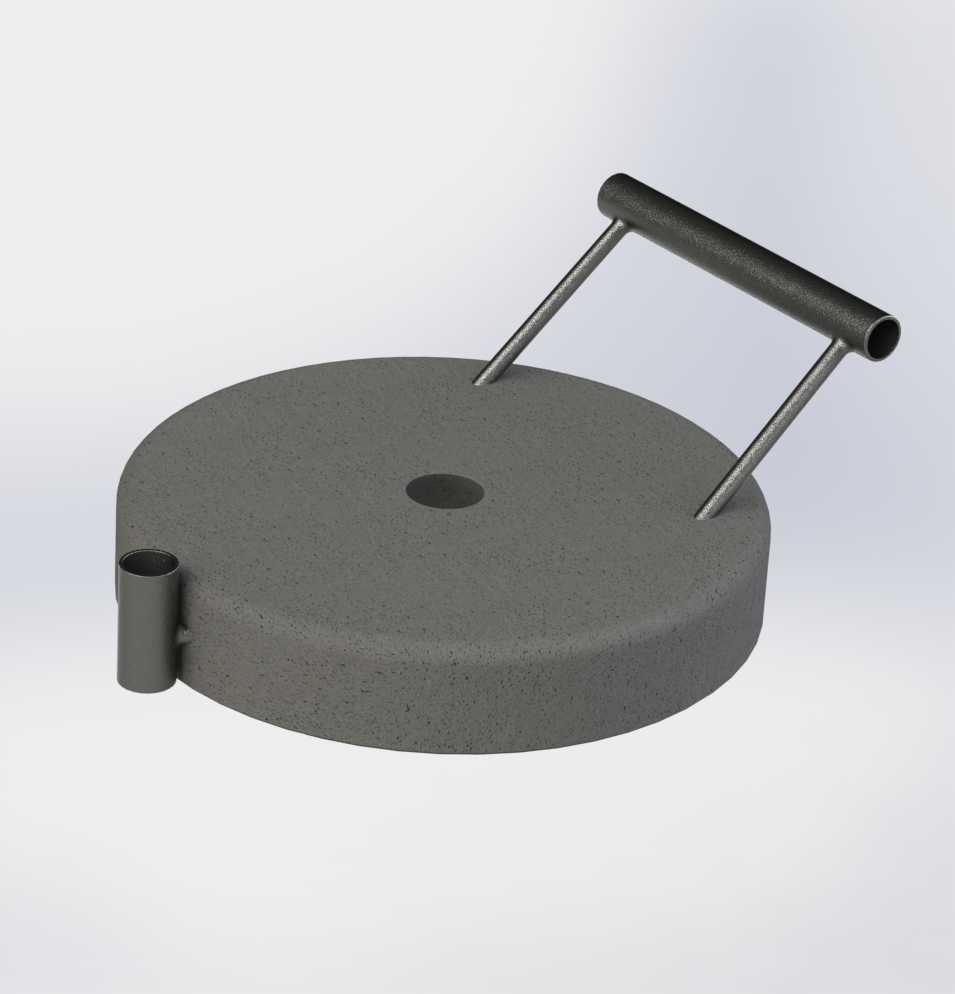

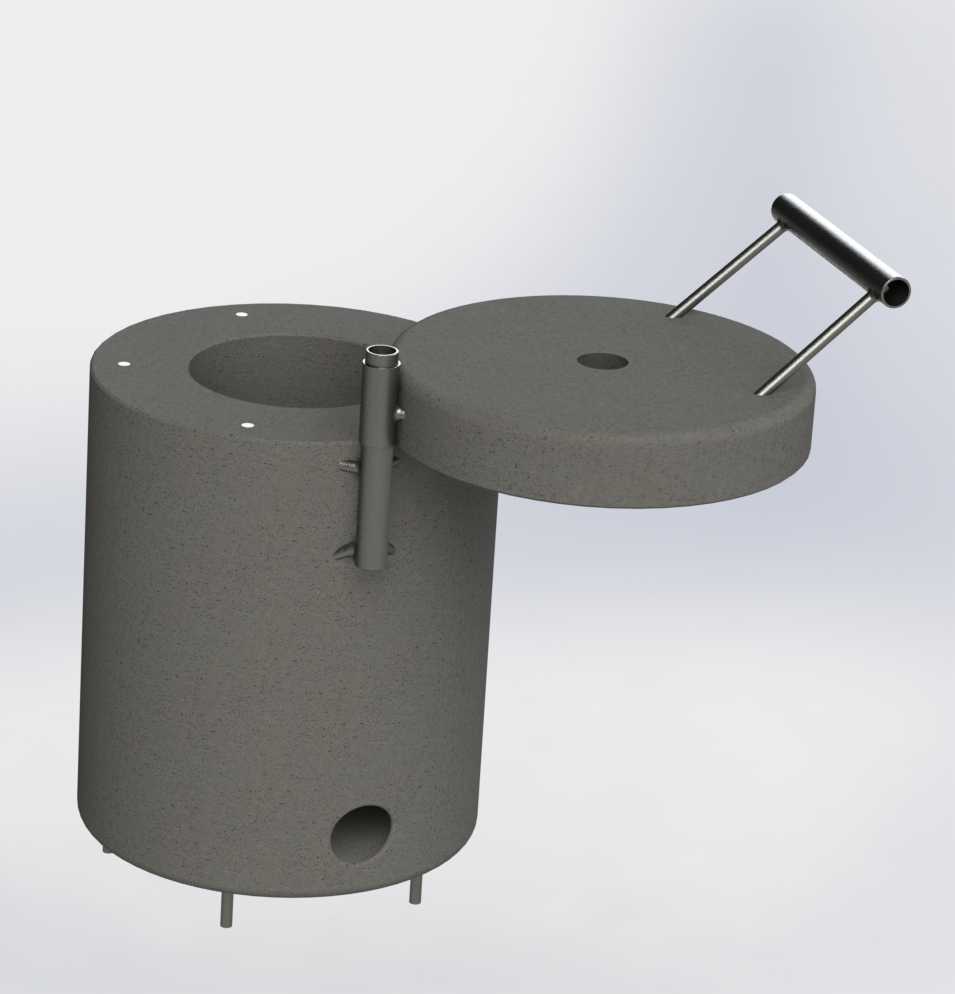

　　炉盖区域与主炉体并列成型，盖体轮廓随圆筒外形过渡，表面保留小孔与定位特征。这些细节在三维结构中并非单纯装饰：小孔可用于排气、穿装测温元件或固定辅助附件，盖体与炉口之间的配合边界则决定了闭合后的热量损失和操作开启方式。设计时需要重点控制盖体回转或取放路径，保证其在打开状态下不侵占坩埚吊取空间，也不与侧面管路发生干涉。

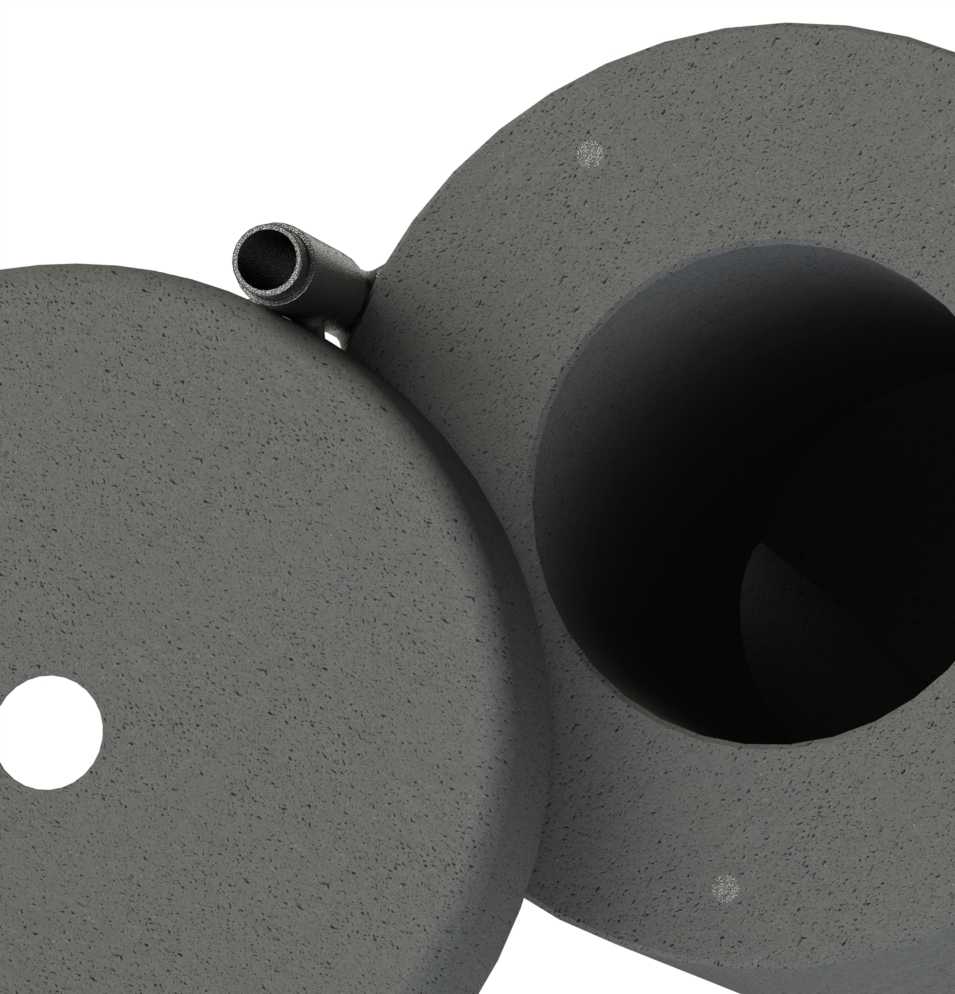

　　熔炼腔内部采用深腔形式，开口直径与腔体深度形成较合理的比例。较深的腔体可以降低铝液飞溅外溢风险，并使火焰或加热区域围绕坩埚下部形成较稳定的热场；大直径开口则兼顾手工加料和残渣清理。对于铝件铸造而言，温度均匀性和静置空间直接影响充型质量，炉腔在容纳坩埚后仍保留周边间隙，可作为热气流通道或保温层填充空间，避免局部过热造成炉衬快速损坏。

　　安装边界方面，炉体底部为近似平面接触，适合放置在钢制工作台、耐火砖基座或铸造车间地面防护层上。由于设备工作时存在高温辐射，底部轮廓需要与承载面保持稳定接触，不宜采用细小支脚结构；模型的宽圆筒底面能够提供较低重心，减少误碰时倾翻风险。设备周围应预留钳具操作半径、炉盖开启空间以及排烟管路连接距离，尤其在正面浇铸方向，不应布置易燃物或精密测量器具。

　　结构建模时，炉体外壳、内腔、侧管和盖体特征均按实体关系处理，便于后续剖切检查壁厚、校核接口位置以及生成加工件明细。圆筒相贯位置需要关注过渡区域的连续性，若转入工程图阶段，应进一步补充耐火材料分层、外壳钢板厚度、紧固件位置和密封方式。侧管与炉壁连接处属于热应力较明显的部位，实际制造中可通过焊接补强、法兰连接或可拆管段降低维护难度。

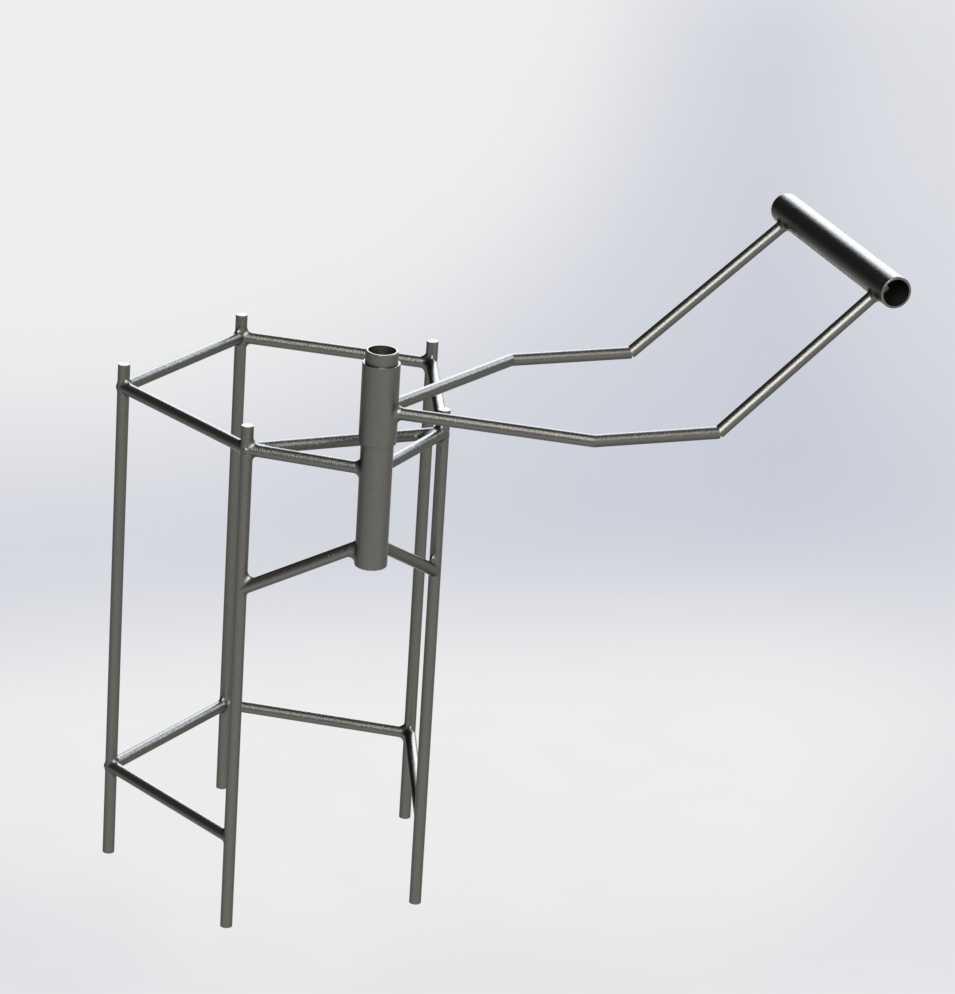

　　在铸造工艺流程中，该炉体可配合石墨坩埚或耐热钢坩埚使用，完成废铝回炉、小铸件浇注、试样熔化和工艺验证。操作人员将铝料加入坩埚后，通过外部加热使金属升温至浇注区间，再用舀勺取出铝液注入砂型或金属型。炉体的作用不仅是容纳热源，还包括隔离高温、维持热场、引导烟气以及为周边工具提供明确的安全边界。

　　从维护角度看，大开孔结构有利于清除内壁残留的氧化渣和冷凝金属，侧置接口也便于检修燃烧或测温组件。双圆筒相邻外形在视觉上紧凑，但结构设计上仍需区分高温工作区与人工操作区：靠近炉口的位置应保留隔热距离，盖体手柄或铰链若在后续细化中加入，应处于热源外侧，并保证操作者施力方向远离炉口。整体方案适合作为小型铸造装备的基础三维结构，可在此基础上继续完善加热方式、保温层、排烟系统和炉盖启闭机构。
