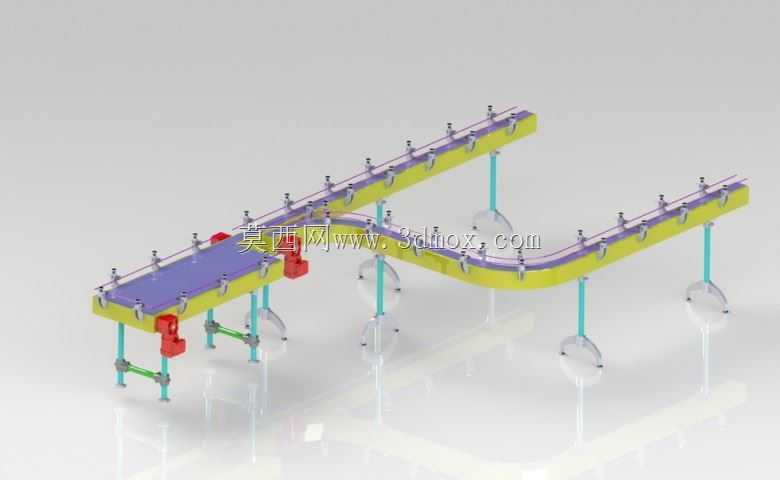

转弯式多段组合瓶装产品输送线结构

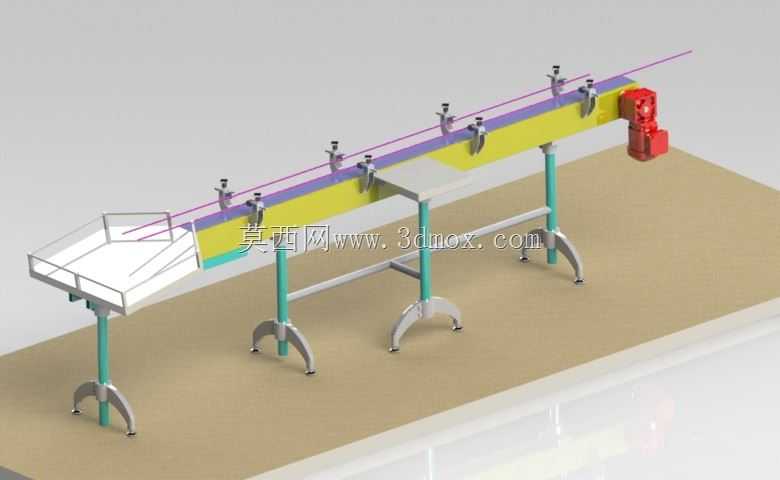

这款输送设备主要面向食品饮料、日化洗护等行业的瓶装产品生产转运场景，可衔接灌装机、旋盖机、贴标机、装箱机等不同工位的生产设备，解决车间内受场地空间限制无法布置直线长距离输送线的痛点，实现瓶装物料在不同工序间的平稳转向与连续输送，避免人工转运带来的效率低下、物料磕碰污染等问题，适配圆形PET瓶、玻璃瓶等多种常规瓶装容器的输送需求。设备整体采用分段组合式结构设计，包含直线输送段与90度转弯输送段，各段机架采用标准化型材拼接而成，支腿部分配备可调节高度的脚杯结构，可根据车间地面平整度与前后对接设备的高度差灵活调整整机安装高度，支腿间加装横向连接杆件强化整体结构稳定性，避免设备高速运行时出现晃动偏移。输送面采用平顶链板结构，链板表面平整光滑，转弯段链板采用适配弯道曲率的专用链节，保证瓶装物料在转弯过程中不会出现卡滞、倾倒、滑落问题，输送线两侧加装可调式护栏，可根据输送瓶身的直径尺寸调整护栏间距，适配不同规格瓶装产品的输送导向需求，护栏与瓶身接触位置采用光滑耐磨材质，避免刮花瓶身表面。设备的驱动单元布置在直线段端部位置，采用模块化安装设计，后期维护时可快速拆解更换驱动组件，转弯段位置加装辅助导向支撑结构，抵消链板转弯运行时产生的侧向张力，延长链板使用寿命。整机安装边界可根据车间实际布局灵活调整段数与转弯角度，单段直线输送单元长度可按需拼接，转弯段曲率半径适配常规瓶装产品的转弯通过性要求，支腿底部的脚杯调节行程可覆盖常规车间地面的高度差范围，无需额外制作安装基座即可直接部署在平整硬化的车间地面上，对接前后工位时仅需调整对应段的高度与水平位置即可完成安装调试，大幅缩短产线部署周期。设备运行时输送速度可根据前后工位的生产节拍灵活调整，保证整条产线的物料流转节奏匹配，避免出现物料堆积或工位待料的情况，输送面下方预留有充足的走线空间，可按需加装检测传感器、剔除机构等附加组件，拓展产线的检测、分拣功能。
