TESA工业数显测高仪精密结构设计

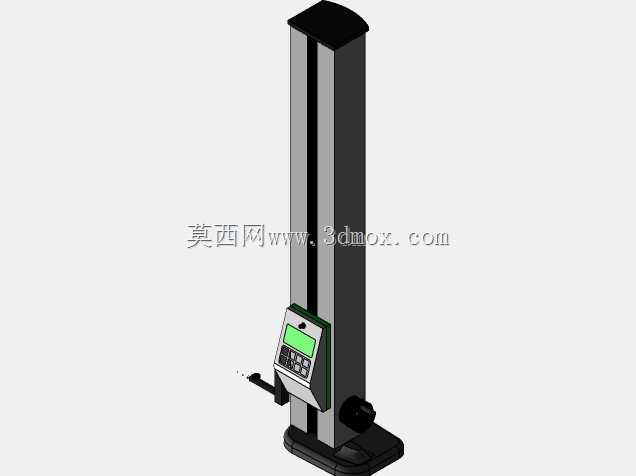

　　在机加工车间的工序间检测环节、计量室的精密尺寸校准场景、五金零部件入厂检验工位，这类立式测高设备都是替代传统高度尺、解决批量工件高度、台阶差、孔位同轴度等尺寸快速检测的核心工具，相比手持量具，其立式立柱导向结构能彻底消除人手施力不均带来的测量误差，单柱式的落地结构不需要额外搭配大理石平台做辅助基准，设备底座自带的调平支脚可以直接在常规检验台面上完成水平校准，不需要对安装台面做额外的高精度研磨处理，大幅降低了计量工位的基建配套要求。从结构设计逻辑来看，这款测高仪采用单矩形立柱作为测量滑座的导向载体，立柱内部集成了高精度光栅尺作为位移反馈元件，避免外置标尺容易积灰、被加工切屑刮蹭的问题，

　　立柱外侧的防尘密封胶条沿着滑座运动全程覆盖光栅尺安装腔，即使在有少量切削液雾、金属粉尘的生产车间环境里使用，也能保证内部测量元件的清洁度，减少日常维护的频次。测量滑座部分集成了数显控制模块，操作面板带有实体功能按键与绿色背光显示屏，按键采用凸起式硬质塑料材质，操作人员佩戴劳保手套也能准确触发功能，不会出现触屏类设备在车间戴手套无法操作的痛点；测头部分采用可摆动式接触结构，测量时测头接触工件表面触发计数，不需要操作人员反复微调滑座位置找拐点，单次测量的响应速度比传统游标高度尺提升60%以上，能满足生产线旁批量抽检的效率要求。设备底部的铸铁底座经过时效处理，自身重量足够抵消测量滑座全行程移动带来的重心偏移，

　　不需要额外打膨胀螺栓固定在地面，移动时只需要抬起底座侧边就可以在不同检验工位之间转运，适配多品种小批量生产模式下的灵活检测需求。从安装边界尺寸来看，立柱的有效测量行程覆盖了常规机加工零件的高度检测范围，设备整体占地面积不足0.1平方米，哪怕是空间紧张的车间检验台也能轻松放置，不会占用过多的操作空间；滑座的驱动部分在立柱下部集成了微调手轮，粗调时可以直接手动推拉滑座快速移动到接近测量位置，再通过手轮做微米级的进给调整，兼顾移动效率与微调精度。在实际使用场景中，这类测高仪不仅能完成单一高度尺寸的测量，还可以通过内置的测量程序完成平面度、垂直度、孔中心距等形位公差的检测，不需要再搭配百分表、块规等多种辅助量具做组合测量，

　　单台设备就能覆盖中小型精密零件80%以上的一维尺寸检测需求，对于做精密零部件加工、模具配件生产的车间来说，能大幅减少计量器具的采购成本与检定维护成本。设计时特意将控制模块布置在滑座朝向操作人员的一侧，不管是站立操作还是坐姿操作，视线都能自然落在显示屏上，不需要侧身或者歪头读取数值，长时间做批量检测时能降低操作人员的疲劳度；测头的安装接口采用通用标准结构，后续如果出现测头磨损，不需要返厂校准，直接更换同规格测头后做简单的零点校准就能继续使用，降低了设备的后期使用成本。立柱后侧设计有隐藏式走线槽，设备的供电与数据传输线缆全部从线槽内部引出，不会在设备外部杂乱缠绕，也避免了车间转运工件时线缆被勾挂导致的设备移位或者接口损坏问题；底座的测量基准面经过高精度研磨，平面度控制在微米级，直接作为测量的零位基准，不需要每次使用前都用块规做零位校准，开机后只需要做一次简单的初始化就能开始测量，缩短了检测前的准备时间。
