油田采油作业用曲柄平衡式抽油机结构

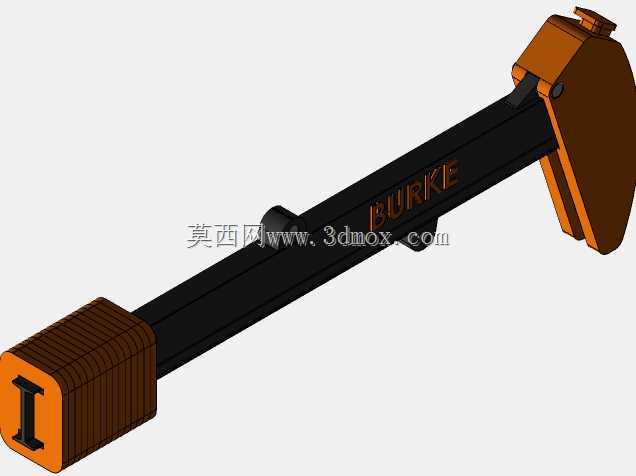

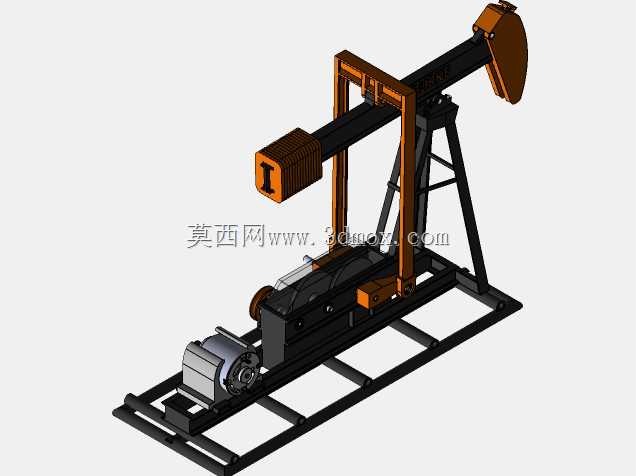

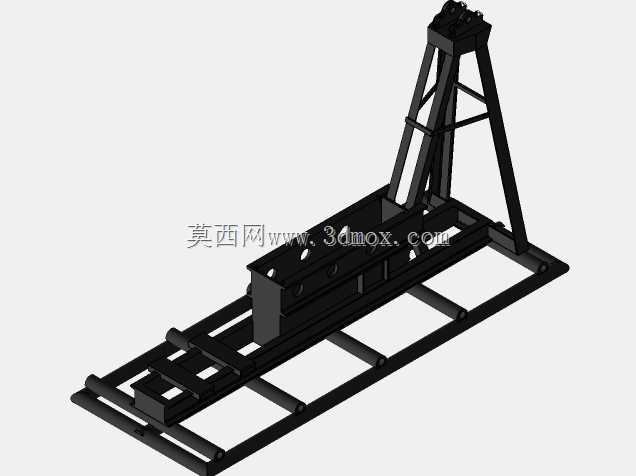

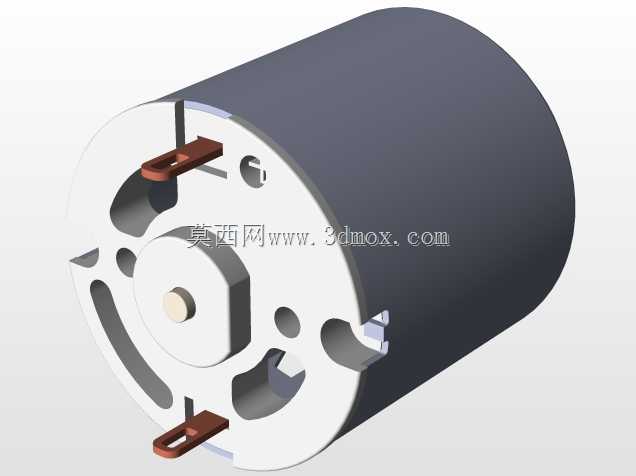

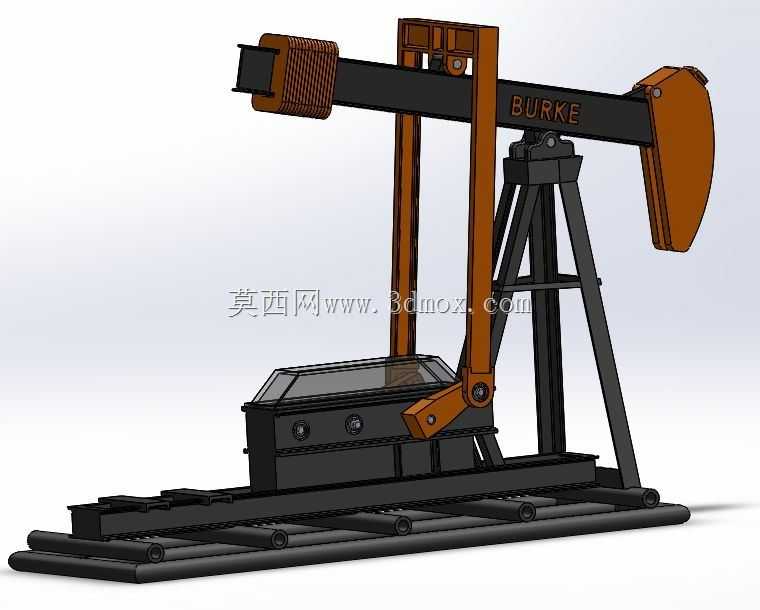

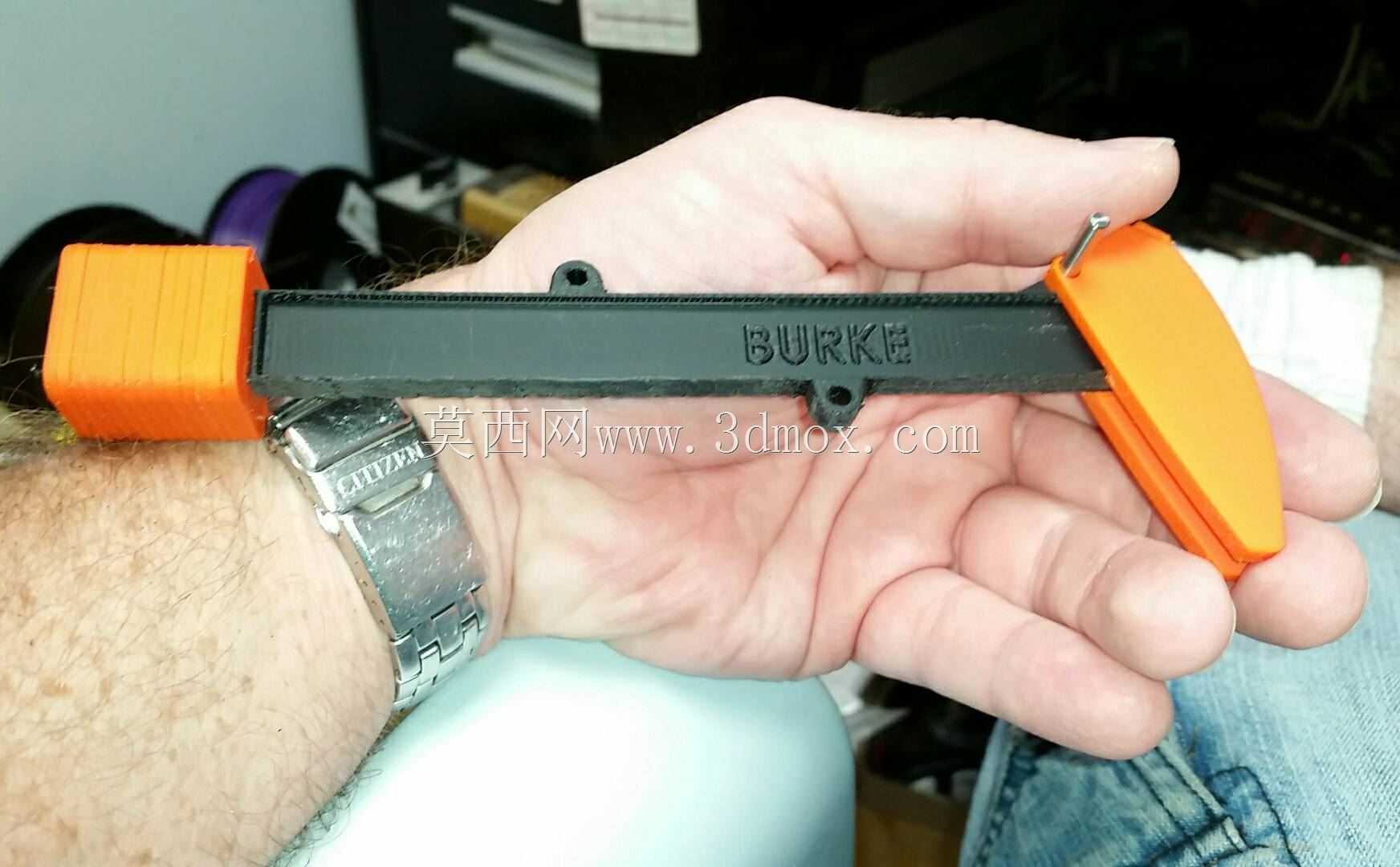

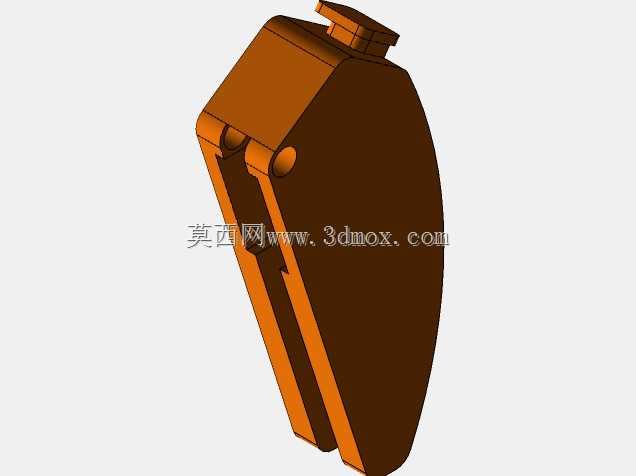

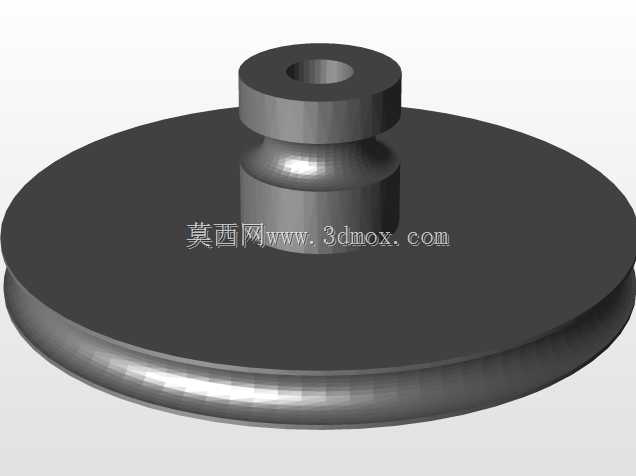

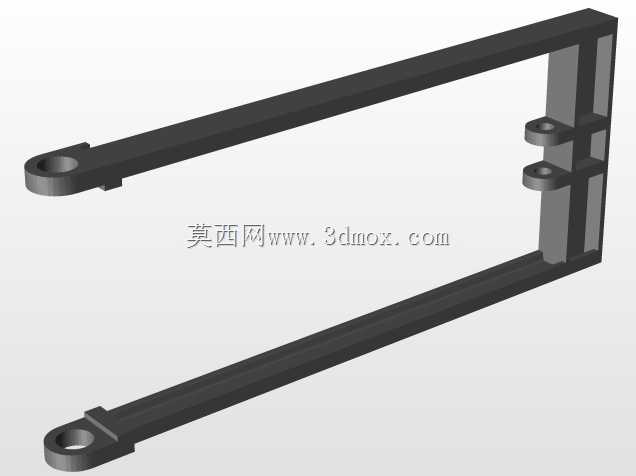

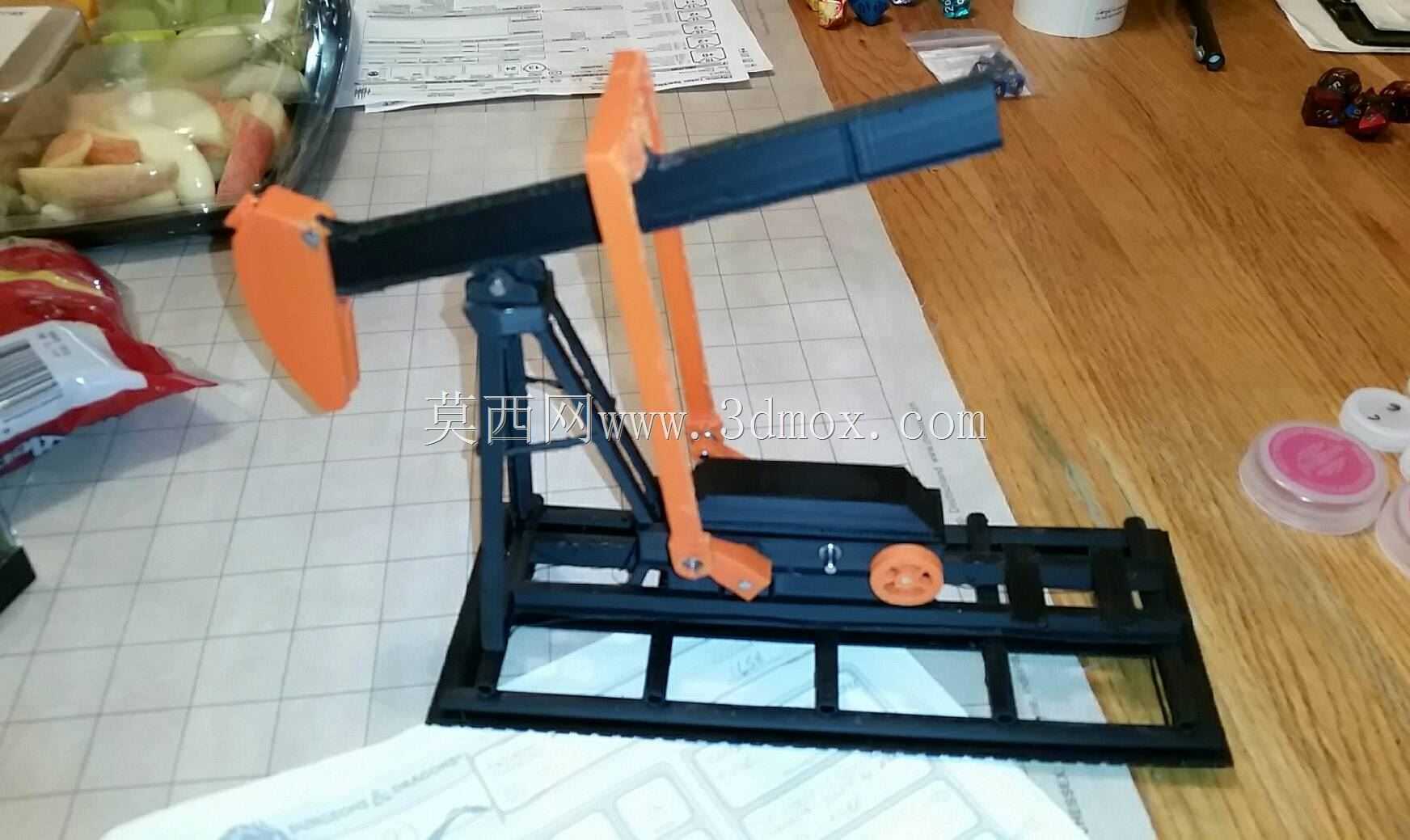

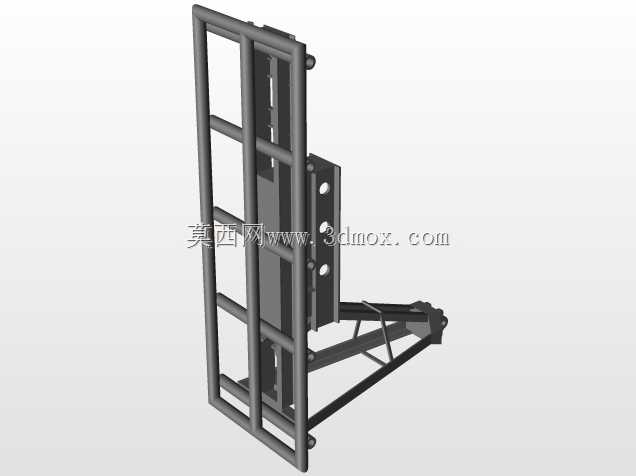

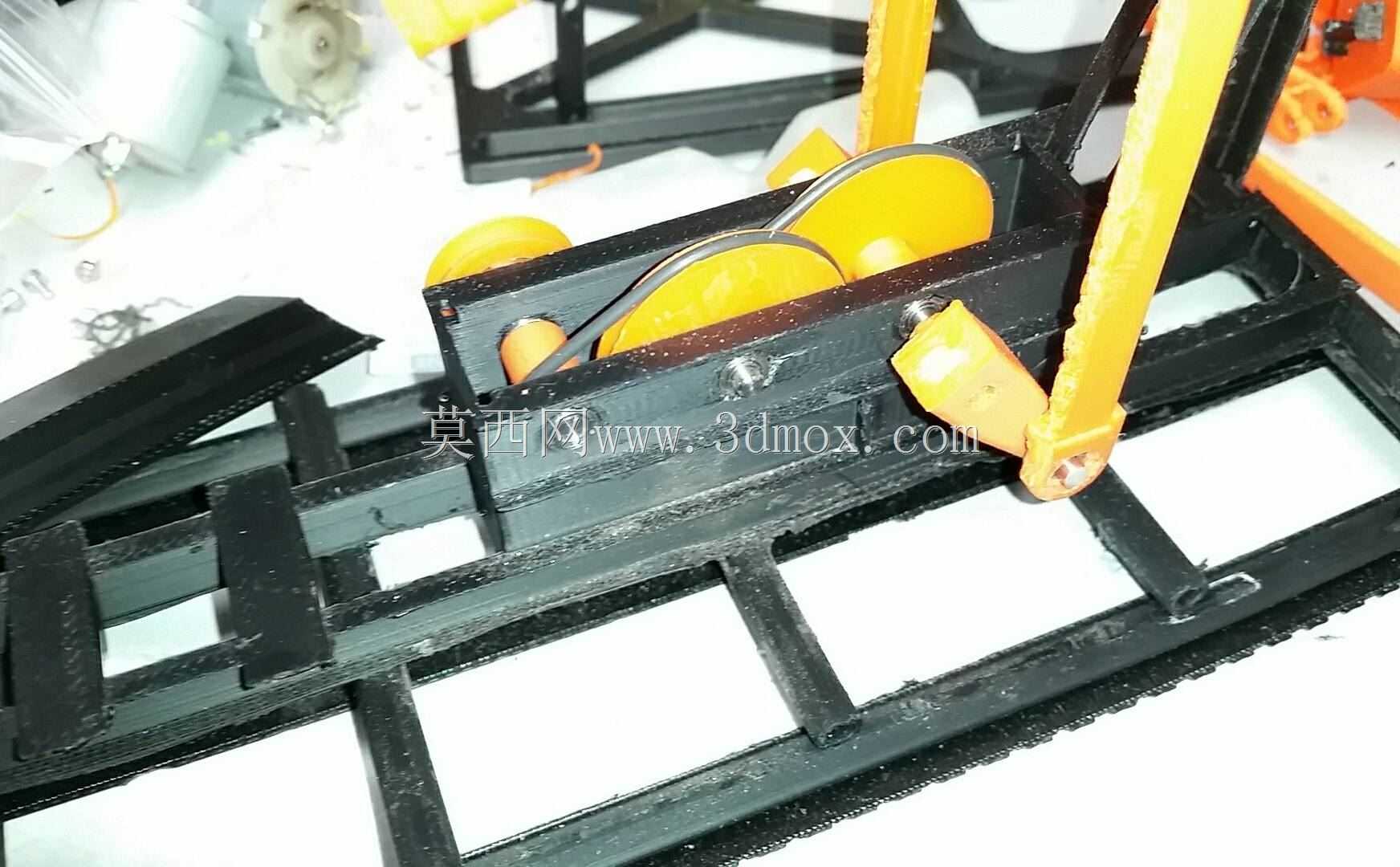

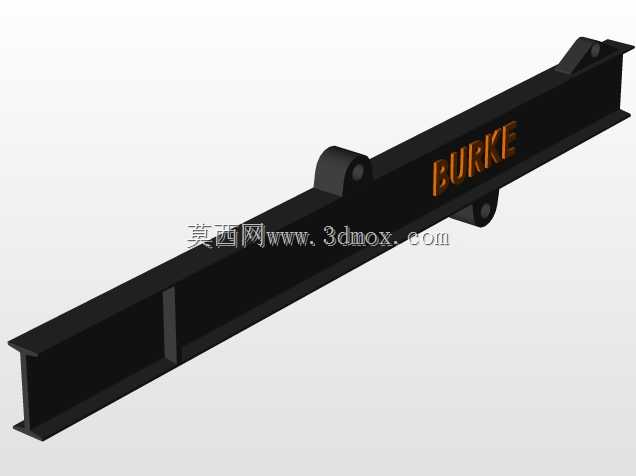

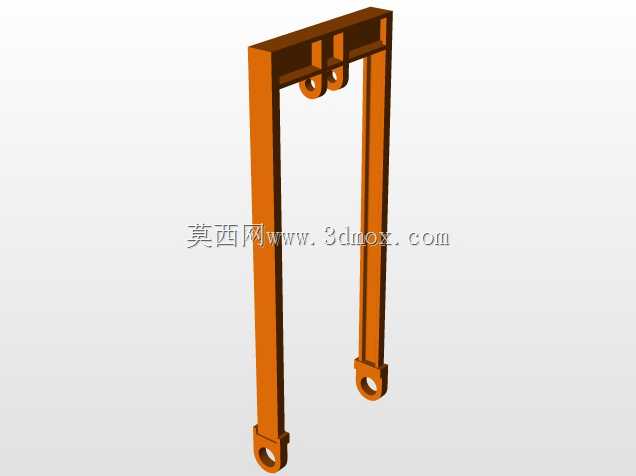

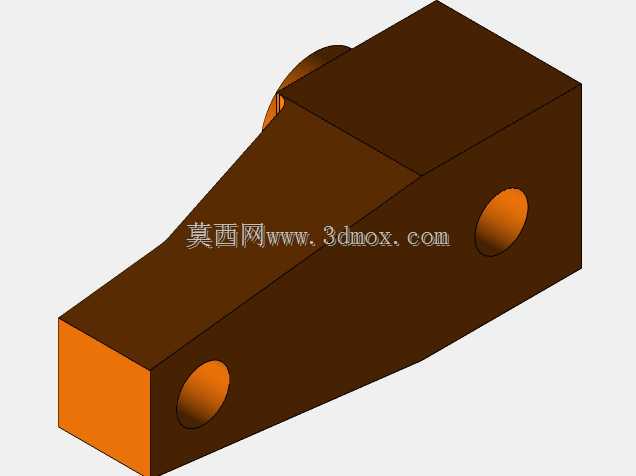

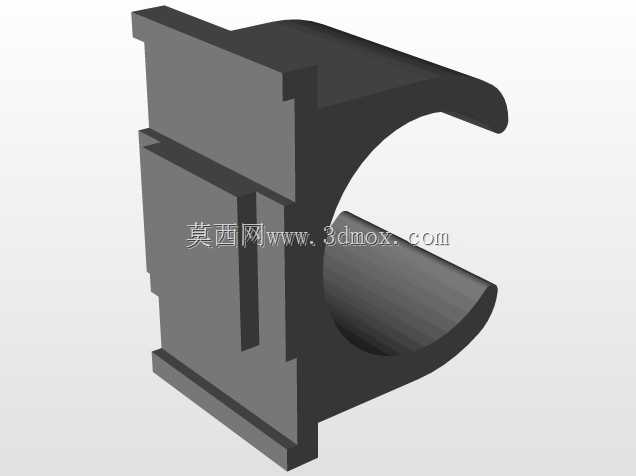

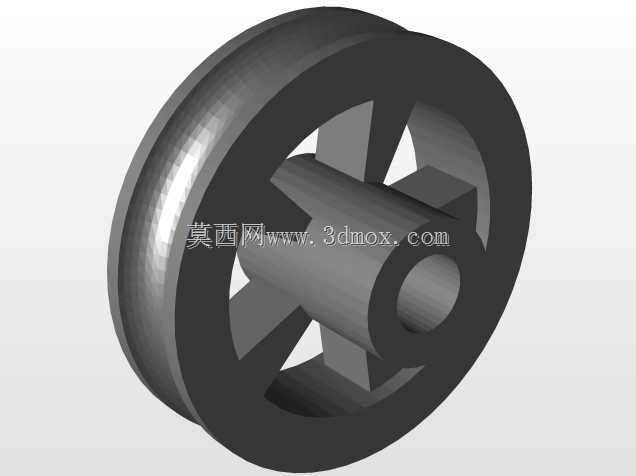

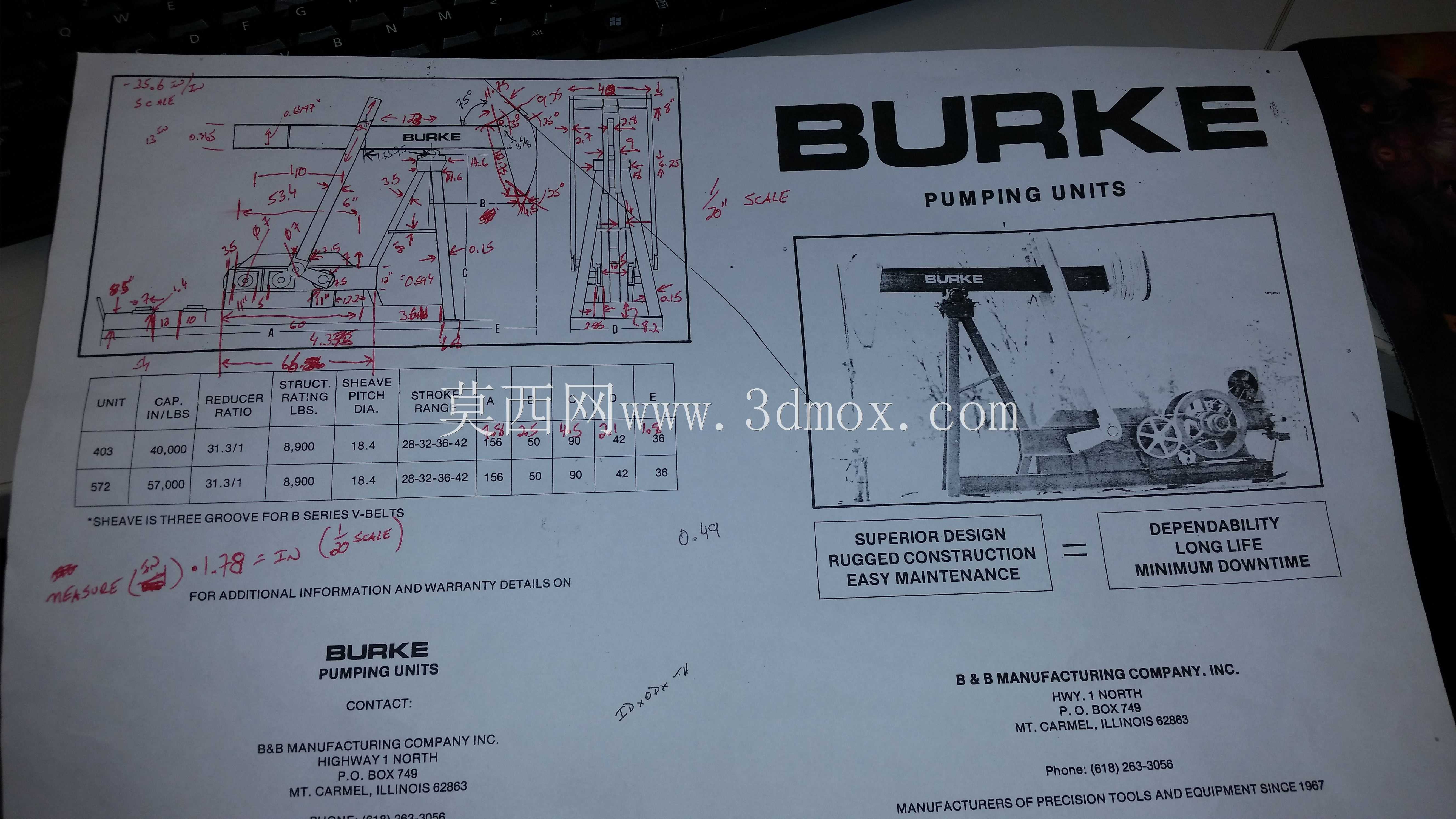

该设备是陆地油田原油开采环节的核心地面举升装备，主要应用于陆上低渗透、常规稠油等区块的有杆采油作业场景，通过连接井下抽油杆柱，将地层渗流至井筒内的原油持续举升至地面集输管线，是陆上油田分布最广、应用占比最高的采油地面设备，可适配不同井深、不同产液量的采油井工况，在边缘零散井、长停井复产、常规区块稳产作业中均能稳定发挥作用。设备采用经典的曲柄平衡游梁式结构，整体由底座支架总成、曲柄平衡配重总成、减速传动总成、游梁驴头总成、动力驱动单元几部分构成，工作时动力单元输出的扭矩经减速机构放大后，带动曲柄做整周回转运动，曲柄通过连杆带动游梁绕支架上的支撑轴做往复上下摆动，驴头随游梁摆动时通过悬绳器带动井下抽油杆柱做上下往复的柱塞运动，从而实现井筒内原油的持续提升；曲柄上配置的可调节平衡配重块，能够平衡抽油杆柱上下行程的载荷差，大幅降低动力单元的输出扭矩波动，减少设备运行过程中的冲击载荷，提升整机运行平稳性与传动部件使用寿命。设计过程中充分考虑野外露天作业的环境适配性，整体采用框架式底座结构，安装时可直接固定于油田现场的混凝土浇筑基础上，安装边界预留了足够的检修操作空间，底座上的传动区域设置有防护结构，避免野外风沙、杂物侵入传动啮合部位；支架采用三角桁架式受力结构，在保证整体支撑刚度的前提下尽可能降低结构自重，减少现场安装的吊装难度；驴头采用弧面轮廓设计，保证悬绳器在上下行程中始终与井筒中心线保持对中，避免抽油杆柱出现偏磨问题；减速机构采用大传动比的齿轮减速结构，可将动力单元的高转速低扭矩输出转换为低转速大扭矩的动力输出，匹配抽油作业低冲次、大载荷的工况需求。设备的外形尺寸适配常规油田井场的安装空间要求，整体重心经过优化设计，运行过程中不会出现明显的整机晃动，各润滑点位均设置在便于日常维护的位置，可满足野外长期连续作业的可靠性要求，能够在-30℃到50℃的野外环境温度区间内稳定运行，适配国内多数陆上油田的作业环境条件。
