带安装底座的小型齿轮式液压泵结构

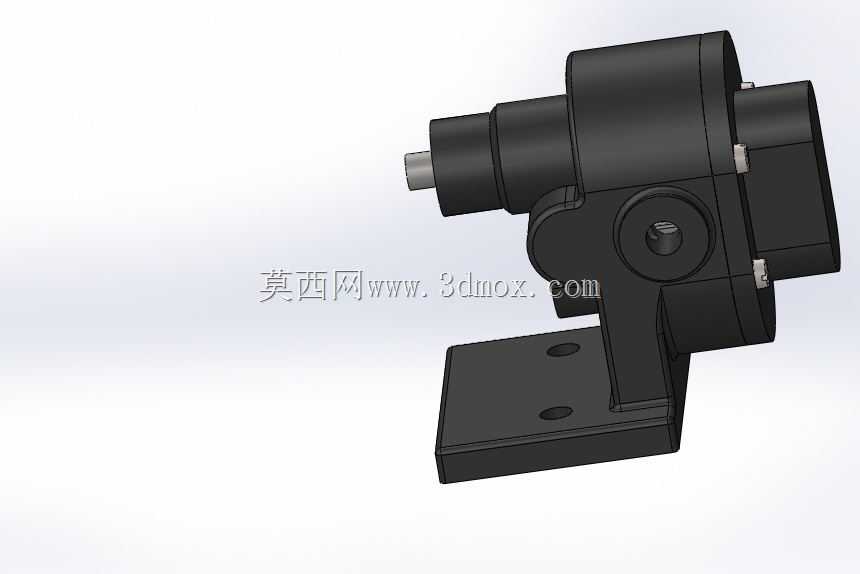

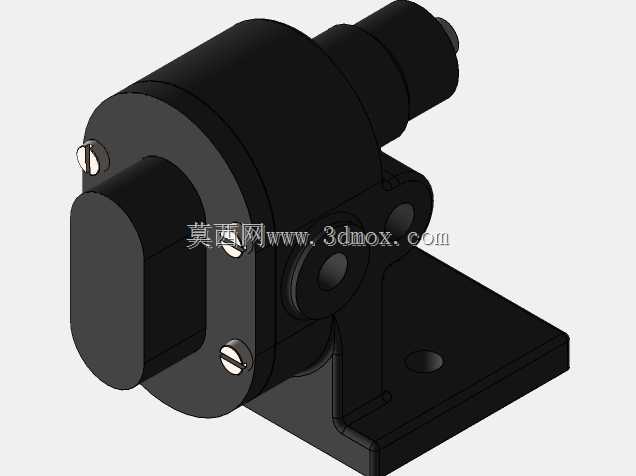

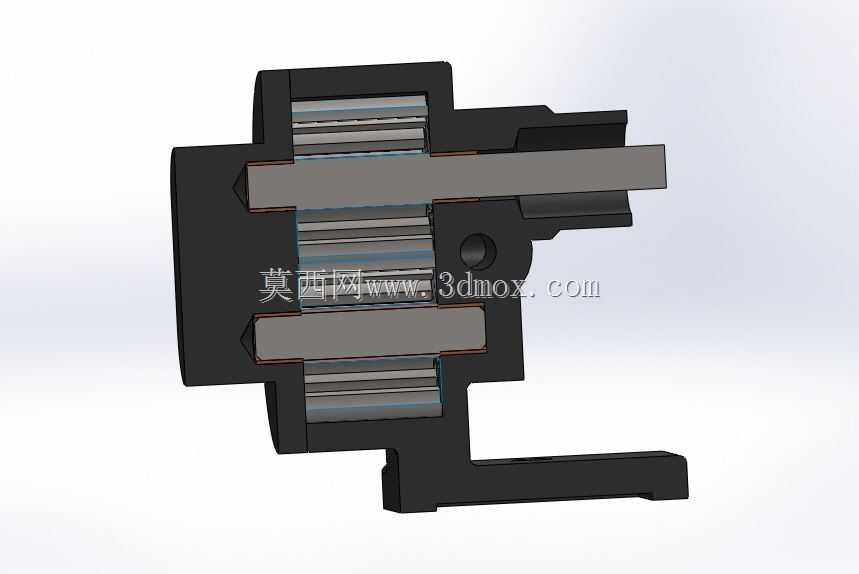

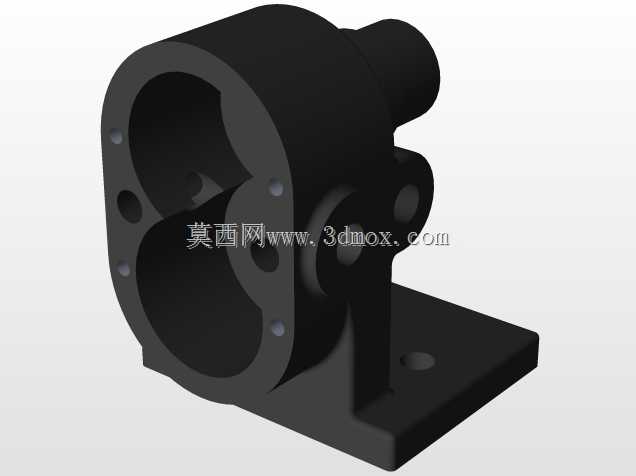

这款小型齿轮式液压泵主要应用在中小功率的液压传动系统中，常见于小型工程机械的辅助液压回路、机床液压夹紧系统、自动化生产线的工装驱动回路以及小型农用机具的液压动力单元中，作为液压系统的动力源，负责将原动机输入的机械能转化为液压油的压力能，为后续的液压缸、液压马达等执行元件提供稳定的压力油输出，驱动执行元件完成直线往复或是旋转的动作输出。从功能特性来看，这款液压泵采用外啮合齿轮的核心结构，泵体内部一对参数完全匹配的渐开线齿轮相互啮合，通过齿轮啮合过程中齿槽容积的变化完成吸油与压油的动作，相比其他结构的液压泵，齿轮泵结构简单、工作可靠性强，对液压油的污染敏感度较低，在日常工况下维护成本更低，适合在环境相对复杂的工业现场长期稳定运行。在设计思路上，这款泵采用了集成式安装底座的结构设计，将泵体的支撑结构与安装法兰整合为一体，底座上预留了标准的安装通孔，不需要额外设计定制安装支架就可以直接固定在设备的安装面板或是机架台面上，大幅降低了液压系统集成时的设计与加工工作量；泵体的进出油口采用侧置布局，与泵轴的伸出方向形成垂直夹角，方便现场布设液压管路，避免管路与原动机、周边其他元件产生空间干涉；泵体端盖采用一字槽螺钉紧固，日常拆解维护时不需要特殊的专用工具，使用普通一字螺丝刀就可以完成端盖拆卸，方便检修内部齿轮、更换密封件。从安装边界来看，这款泵的整体结构紧凑，主体为圆柱形泵腔搭配L型一体式安装底座，泵轴沿水平方向伸出，整体外轮廓没有多余的外凸结构，安装时只需要预留出泵轴与原动机联轴器的连接空间、进出油口的管路接头操作空间即可，不需要预留过大的设备安装空间，非常适合集成在空间受限的小型液压动力单元中；底座的安装孔位采用对称布局，安装时可以根据管路走向调整泵体的固定方向，适配不同设备的布设需求。泵体的密封结构采用端面密封加轴径旋转密封的组合形式，能够在额定工作压力下有效避免液压油的渗漏问题，保证液压系统的压力稳定，减少日常运行中的油液损耗。
