开源三维激光扫描设备旋转支撑表座结构

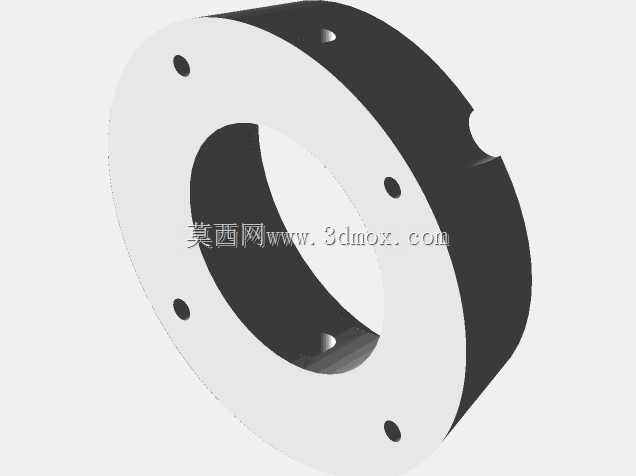

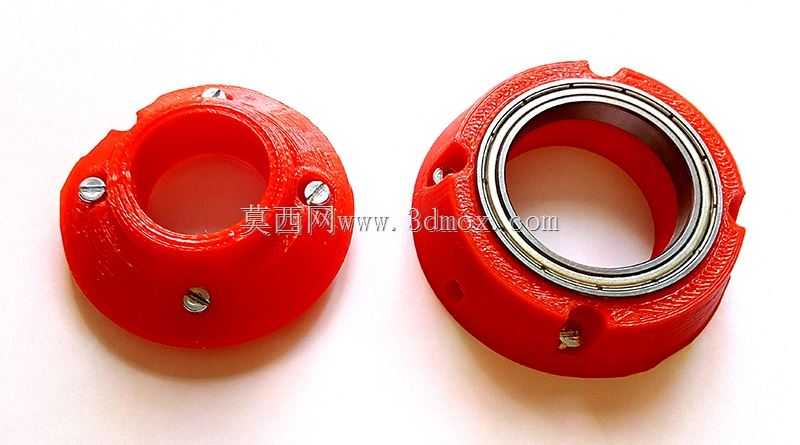

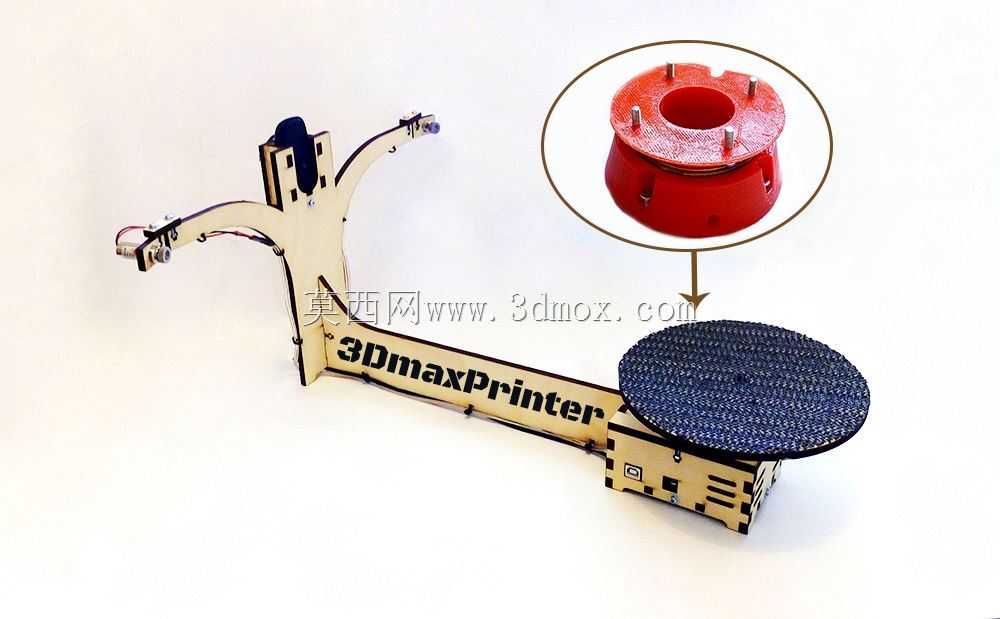

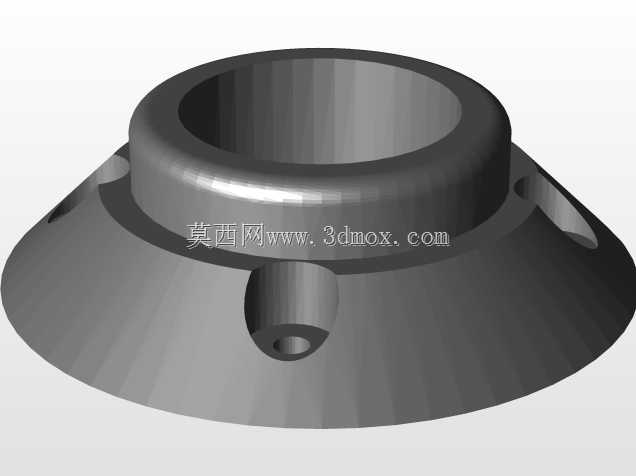

这款支撑结构是面向开源桌面级三维激光扫描场景设计的专用承载构件，主要适配DIY类激光三维扫描设备的旋转工作台安装需求，在小型创客工坊、个人3D打印工作室、教学实训场景中应用广泛，能够为待扫描物件提供稳定的旋转承载基础，配合双激光线采集模组完成实物外轮廓的三维点云数据采集，为后续的逆向建模、3D打印复刻、零件尺寸复刻工作提供可靠的硬件支撑。从实际用途来看，该表支持结构承担着旋转工作台与设备底座之间的连接固定作用，一方面要承托旋转平台以及放置在平台上的待扫描物件，保证平台旋转过程中不会出现偏心晃动，避免激光采集过程中出现点云错位、数据分层的问题；另一方面要为旋转平台的走线、底部传动构件预留足够的安装空间，保证旋转驱动组件能够顺畅运行，不会和周边的激光支架结构产生运动干涉。在功能特性设计上，这款表支持采用了上宽下窄的锥台形结构设计，上端面均匀分布四个固定柱，能够和旋转平台底部的安装孔位精准对位，安装时不需要额外制作转接件，直接通过卡扣或者紧固件就能完成固定，装配门槛极低，适合创客群体自行组装调试；结构侧壁预留了多个卡扣位，能够适配不同厚度的激光切割板材机架，不需要额外打孔就能完成和扫描设备主机架的连接固定，大幅降低了整机组装的调试难度。从设计思路来看，这款结构充分考虑了桌面级扫描设备的轻量化使用需求，整体采用一体化成型设计，没有多余的冗余结构，在保证结构强度的前提下尽可能压缩自身重量，不会给底部的旋转驱动电机带来额外的负载；上端面的固定柱采用对称分布设计，能够保证旋转平台的受力均匀，即使放置重量稍大的待扫描物件，也不会出现平台倾斜的问题，有效保证扫描数据的采集精度。在外形尺寸与安装边界上，该表支持整体高度适配桌面级扫描设备的机架层间距，最大外径不会超出旋转平台的覆盖范围，不会遮挡激光束的采集路径；底部的安装接口和主流开源Ciclop扫描设备的机架安装位完全匹配，安装后整体重心落在设备底座的中心区域，不会出现设备重心偏移倾倒的问题；结构的内壁预留了足够的走线空间，旋转平台的供电线路可以从结构内部穿过，不会在平台旋转过程中出现线材缠绕、拉扯的问题，能够支持长时间连续的扫描作业。在实际使用过程中，这款支撑结构能够有效抵消旋转平台转动时产生的细微震动，保证激光采集头能够稳定捕捉物件表面的轮廓信息，对于尺寸在150毫米以内的小型零件，能够实现较高精度的三维数据采集，完全满足个人创客、教学场景下的逆向建模需求，不需要采购昂贵的工业级扫描设备就能完成日常的实物复刻工作。
