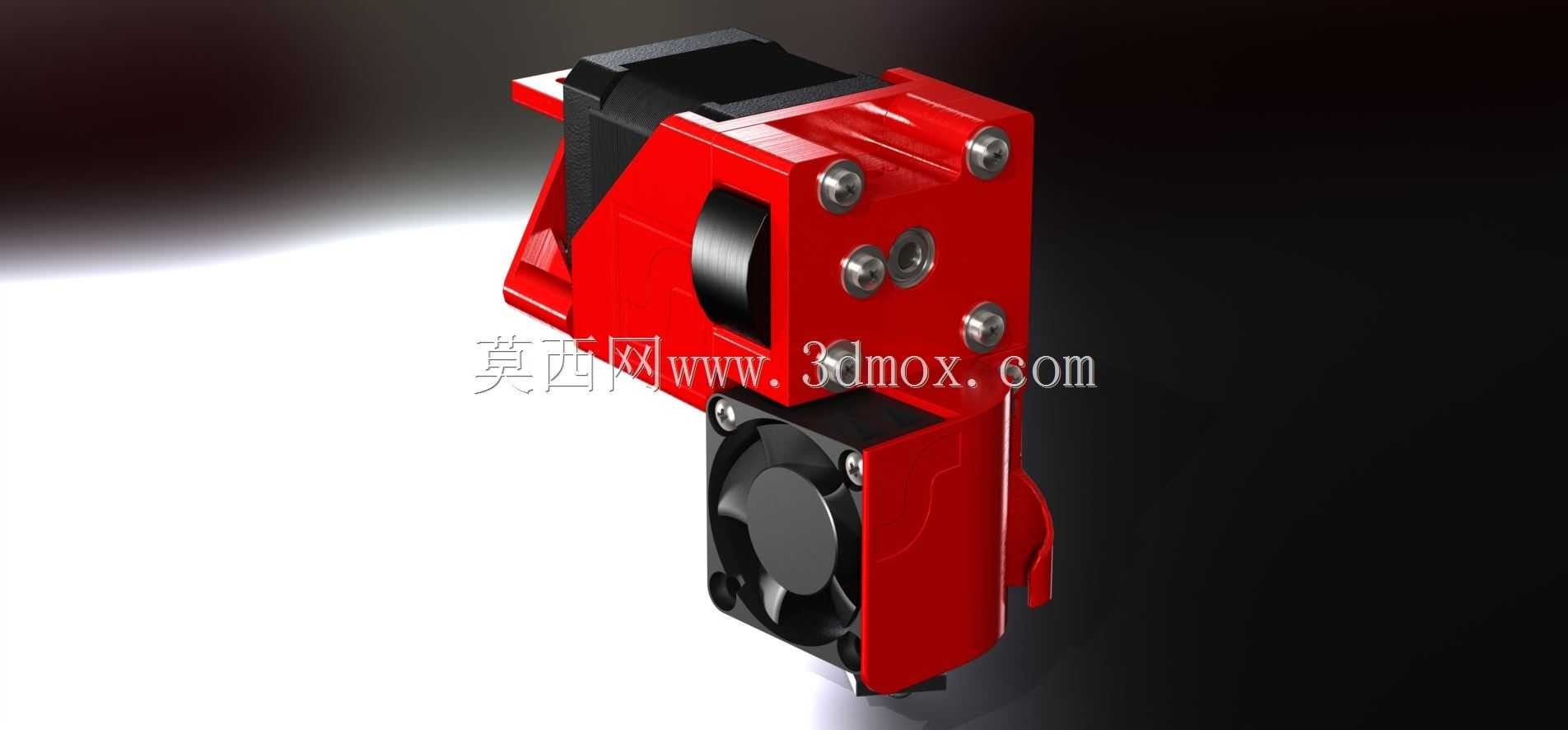

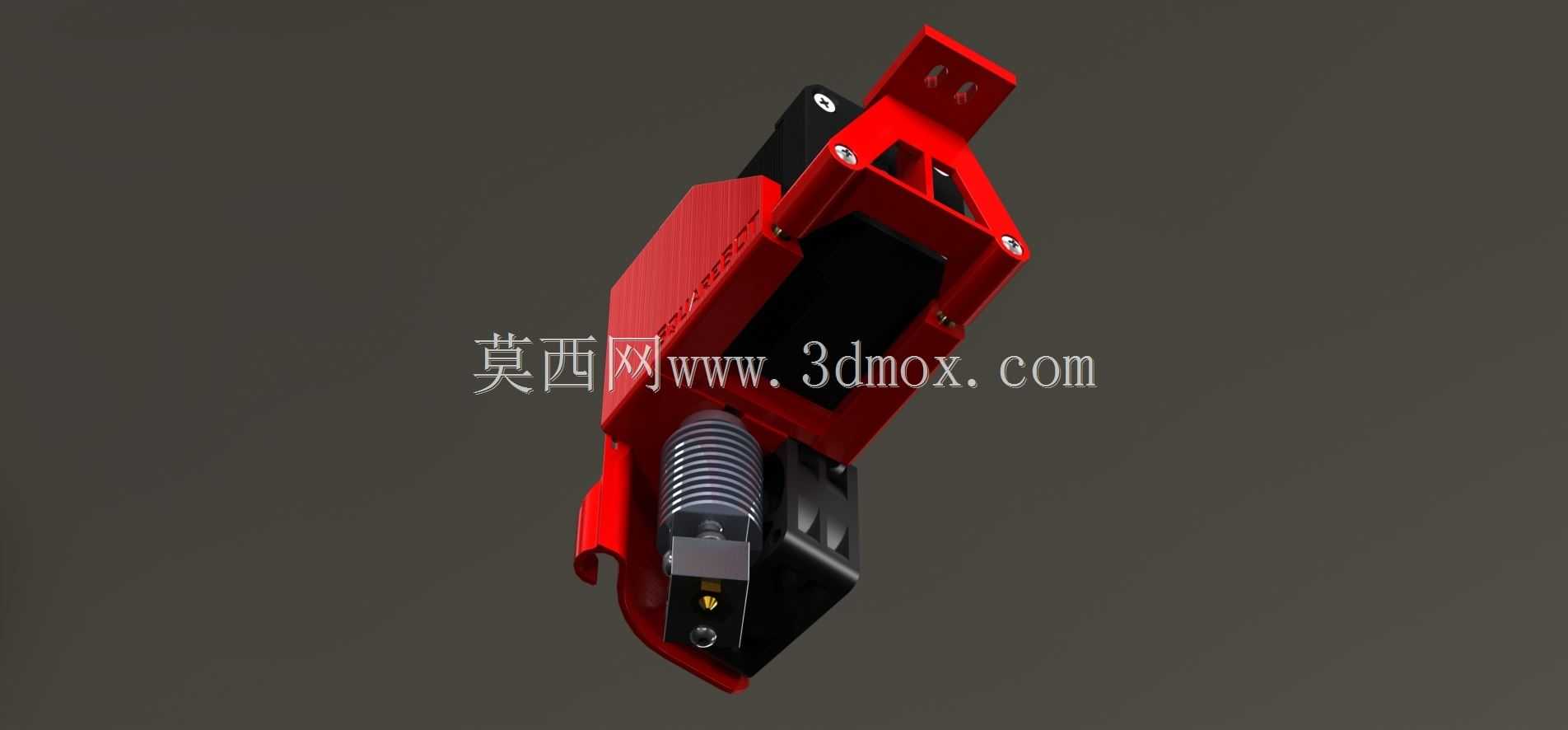

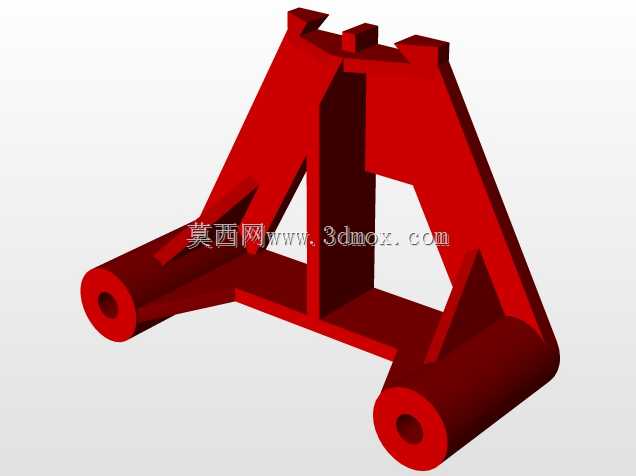

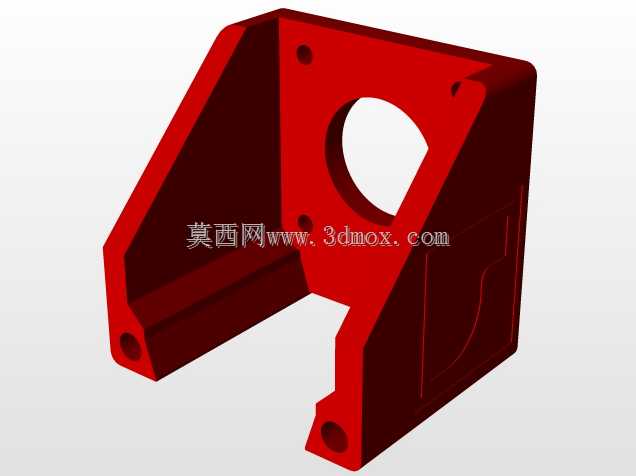

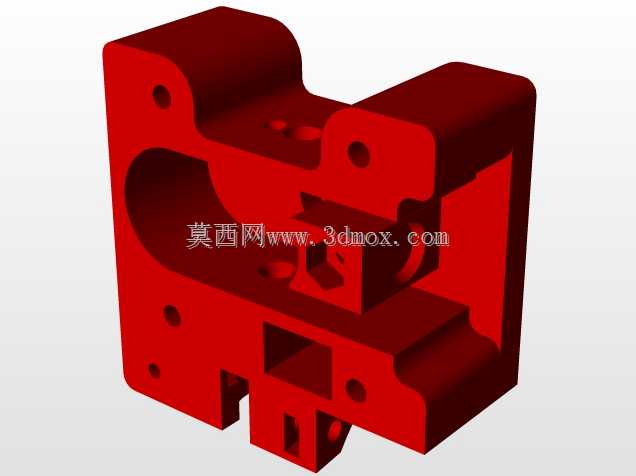

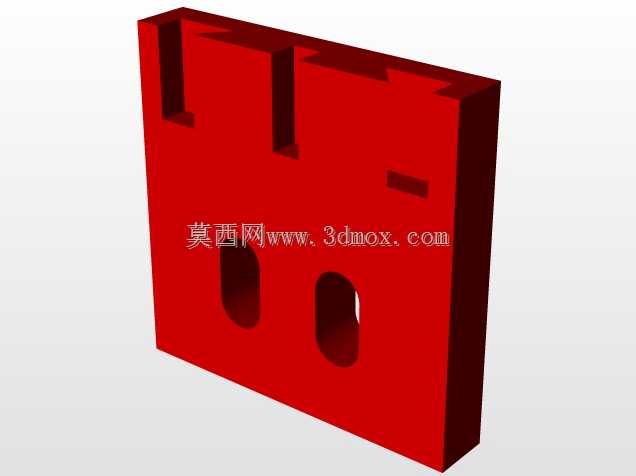

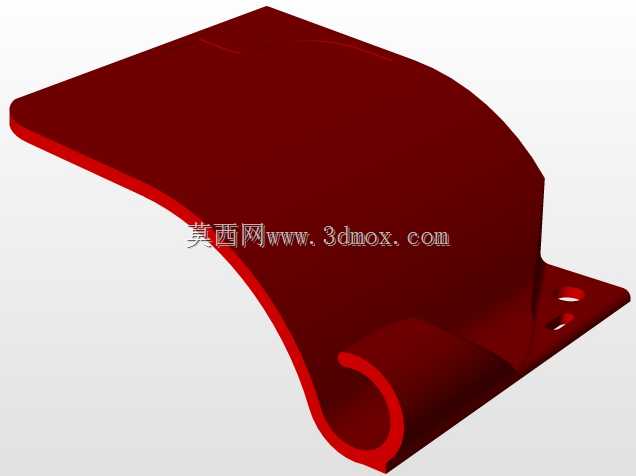

SquareBOT型MK8结构3D打印挤出机构

该挤出机构是面向桌面级FDM熔融沉积成型3D打印机开发的核心送料挤出部件，主要应用于个人DIY桌面3D打印设备、小型创客工坊打印设备、教育场景实训3D打印机的挤出端配套，承担热塑性打印耗材的稳定推送、熔融前的精准送料功能，是决定3D打印成型精度、出料连续性、耗材适配范围的核心功能组件。在实际打印作业中，该机构负责将固态PLA、ABS、PETG等热塑性丝材以恒定压力、稳定速度推送至热端熔融腔，配合热端加热熔融后从喷嘴精准挤出，直接影响打印层厚均匀度、走线连贯性与模型成型质量。该挤出机构在功能设计上做了多处针对性优化，首先设置了快拆式换丝操作按钮，无需额外工具即可快速按压松开送料齿轮的压紧结构，大幅降低换丝、堵丝清理的操作门槛，相比传统无快拆结构的挤出机，换丝操作耗时可缩短60%以上，尤其适合多色打印、频繁更换耗材的使用场景。送料端采用MK8规格标准挤出齿轮，齿形经过优化设计，对耗材的咬合摩擦力均匀稳定，既可以避免齿轮打滑导致的出料不足、断料问题，也不会过度咬合刮碎耗材产生碎屑，适配1.75mm直径的常规3D打印耗材，送料精度可控制在0.01mm级别，满足高精度打印的送料要求。整体结构采用专用SB集成支架设计，将步进电机安装位、送料齿轮腔体、散热风道、热端安装位做了一体化集成，安装时无需额外拼接多个零散支架，大幅降低装配误差，提升整体结构刚性，避免高速打印时挤出端晃动导致的打印错位。驱动端适配行业通用的Nema17规格步进电机，扭矩参数覆盖45Ncm/64oz.in区间，可提供足够的送料推力，适配常规打印速度下的耗材推送需求，也可支持柔性耗材的稳定送料。传动与散热部分选用标准件降低维护成本，其中轴承采用通用规格V625ZZ、695ZZ深沟球轴承，转动顺滑无卡顿，长期使用磨损后替换成本极低；散热部分配置40x40x20规格的轴流风机，可对挤出机冷端、热端散热区进行持续风冷，避免热量上传导致耗材提前膨胀堵料；热端适配标准E3D热端V6规格，可兼容市面上绝大多数同规格喷嘴、加热块、热敏电阻配件，后期维护升级无需定制配件；PTFE导料管采用4mm外径2mm内径的标准规格，作为灯丝导向插件插入送料通道，减少送料阻力，避免耗材弯折卡滞。在安装边界上，该挤出机构整体采用紧凑化方形布局，横向安装尺寸适配2020、2040等常规铝型材机架的安装孔位，纵向突出尺寸控制在合理范围，不会与打印平台、X轴运动组件产生运动干涉，既可以适配近端挤出安装方式，也可通过调整支架结构适配远端鲍登挤出的安装需求，整体安装兼容性较强，可覆盖绝大多数桌面级方形结构3D打印机的改装、替换需求。
